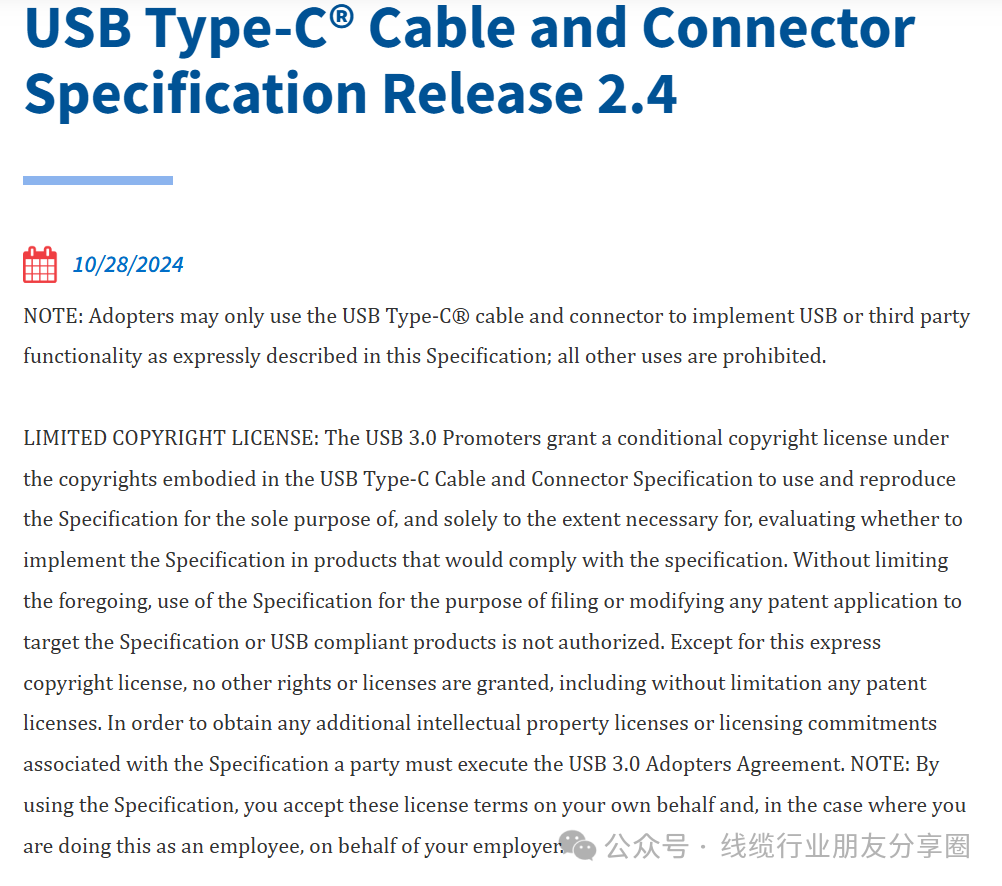

近期，USB-IF正式发布了USB Type-C Spec R2.4标准。这次更新针对产品认证范围和测试方法作了进一步优化和更新，以应对日益增长的连接需求和技术挑战。主要更新有：

1. 引入了仅支持充电的插座认证要求，进一步简化USB全功能Type-C插座。

2. 新增Right-Angle Plug(直角插头)开放认证。

3. 触点额定电流测试方法、USB4 Gen3&Gen4 线缆组件的插入损耗（IL）测试优化升级。

扩展产品认证范围：

— Power-Only Receptacle(14Pin)

a. 必须包含CC、D+/D-、VBUS和GND等14个触点(即A1、A4、A5、A6、A7、A9、A12、B1、B4、B5、B6、B7、B9和B12)；

b. SBU触点(即A8和B8)的物理存在是可选的；

c. TX和RX(即A2、A3、A10、A11、B2、B3、B10和B11)触点不允许存在；

d. D+和D-触点(即A6、A7、B6和B7)应在插座内部短接，并且不连接至电路板；

e. 此前强调的电磁兼容性(EMC)规定对仅支持充电的插座是可选的(例如，外壳上的接地点或EMC垫片)；

f. 仅支持充电的插座的设计应符合USB PD和USB 2.0规定的最大功率要求；

g. 该插座可用于电源或受电设备，但用于受电设备时，不支持实现USB BC 1.2。

— 新增Right-Angle Plug(直角插头)认证要求

USB Type-C Spec R2.4标准首次将Right-Angle Plug(直角插头)纳入认证范畴。此前，客户对于直角插头的认证存在诸多疑问，测试中的模糊地带也常引发争议。此次标准更新对此类问题进行了全面澄清，确保了测试的准确性和公正性，为客户提供了明确的指导和支持。

进一步优化了测试方法：

— Contact Current Rating（触点额定电流）测试方法优化

在USB Type-C Spec R2.4标准中，触点额定电流的测试方法也进行了优化。具体而言，施加在VCONN（B5）触点的额定电流由至少1.25A修改为至少0.5A，其余要求保持不变。这一调整将确保测试过程更加贴合用户的实际应用场景。

—  USB4 Gen3&Gen4 线缆组件的插入损耗（IL）测试升级

USB Type-C Spec R2.4标准在USB4 Gen3&Gen4线缆组件的插入损耗测试中增加了12.8GHz的测试频点。

以上信息来源于泰尔终端实验室及网络整理而成，仅供参考，

最终以USB-IF官方公布信息为准。
