1 -> DNS(Domain Name System)

DNS是一整套从域名映射到IP的系统。

1.1 -> DNS背景

TCP/IP中使用IP地址和端口号来确定网络上的一台主机的一个程序。但是IP地址不方便记忆。

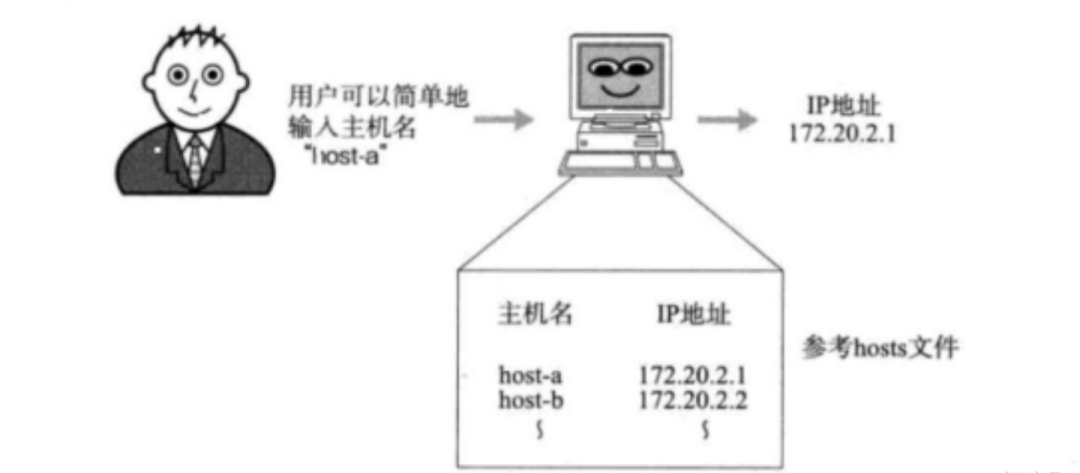

于是人们发明了一种叫主机名的东西，是一个字符串，并且使用hosts文件来描述主机名和IP地址的关系。

最初，通过互连网信息中心(SRI-NIC)来管理这个hosts文件的。

如果一个新计算机要接入网络，或者某个计算机IP变更，都需要到信息中心申请变更hosts文件。

其他计算机也需要定期下载更新新版本的hosts文件才能正确上网。

这样就太麻烦了，于是产生了DNS系统。

一个组织的系统管理机构，维护系统内的每个主机的IP和主机名的对应关系。

如果新计算机接入网络，将这个信息注册到数据库中。

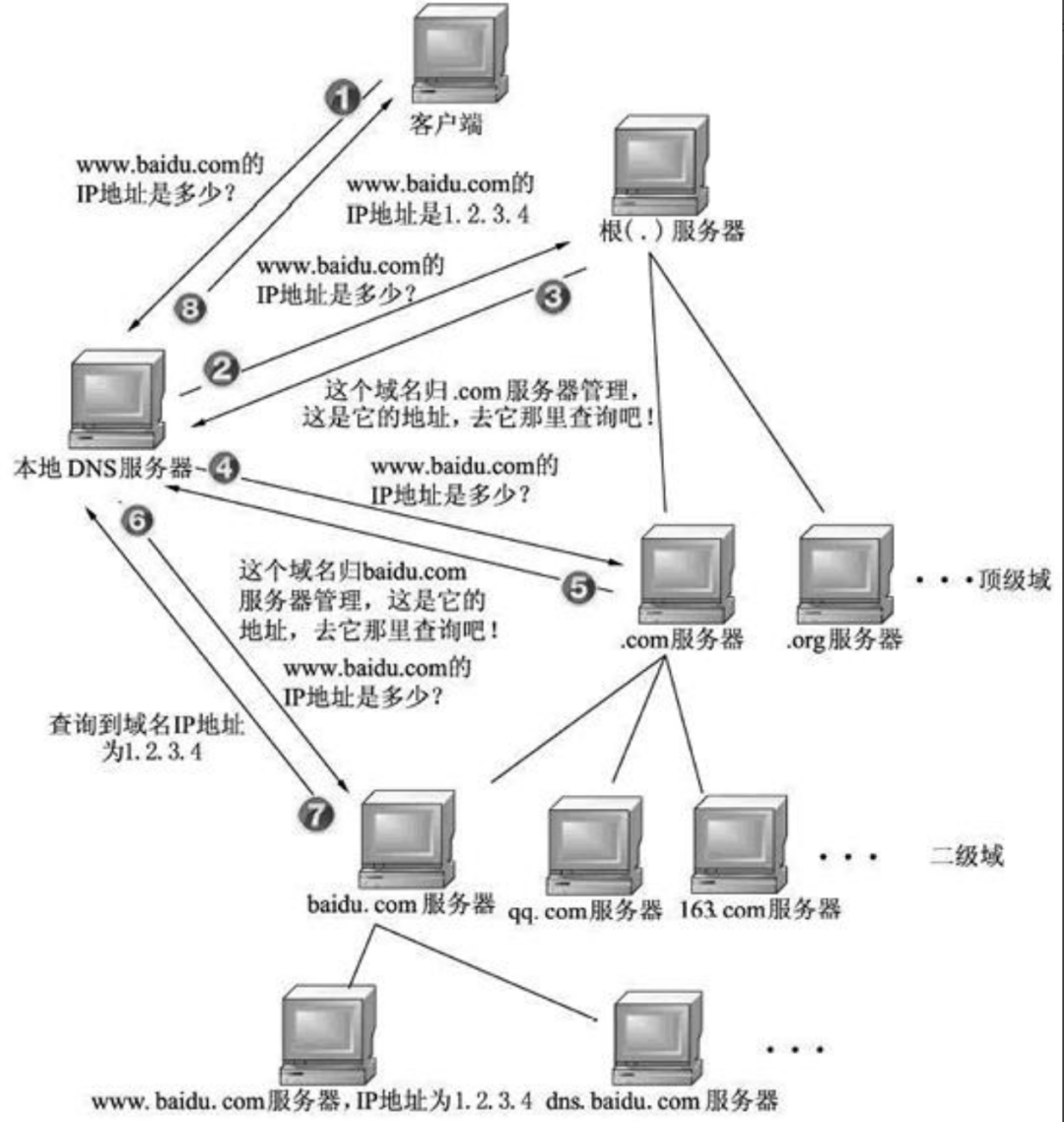

用户输入域名的时候，会自动查询DNS服务器，由DNS服务器检索数据库, 得到对应的IP地址。

至今，我们的计算机上仍然保留了hosts文件。在域名解析的过程中仍然会优先查找hosts文件的内容。

cat /etc/hosts

讯享网

2 -> 域名简介

主域名是用来识别主机名称和主机所属的组织机构的一种分层结构的名称。

讯享网例如：www.baidu.com

域名使用 . 连接

com：一级域名。表示这是一个企业域名。同级的还有“net”(网络提供商)，“org”(非盈利组织)等。baidu：二级域名，公司名。www：只是一种习惯用法。之前人们在使用域名时，往往命名成类似于ftp.xxx.xxx/www.xxx.xxx这样的格式，来表示主机支持的协议。

2.1 -> 域名解析过程

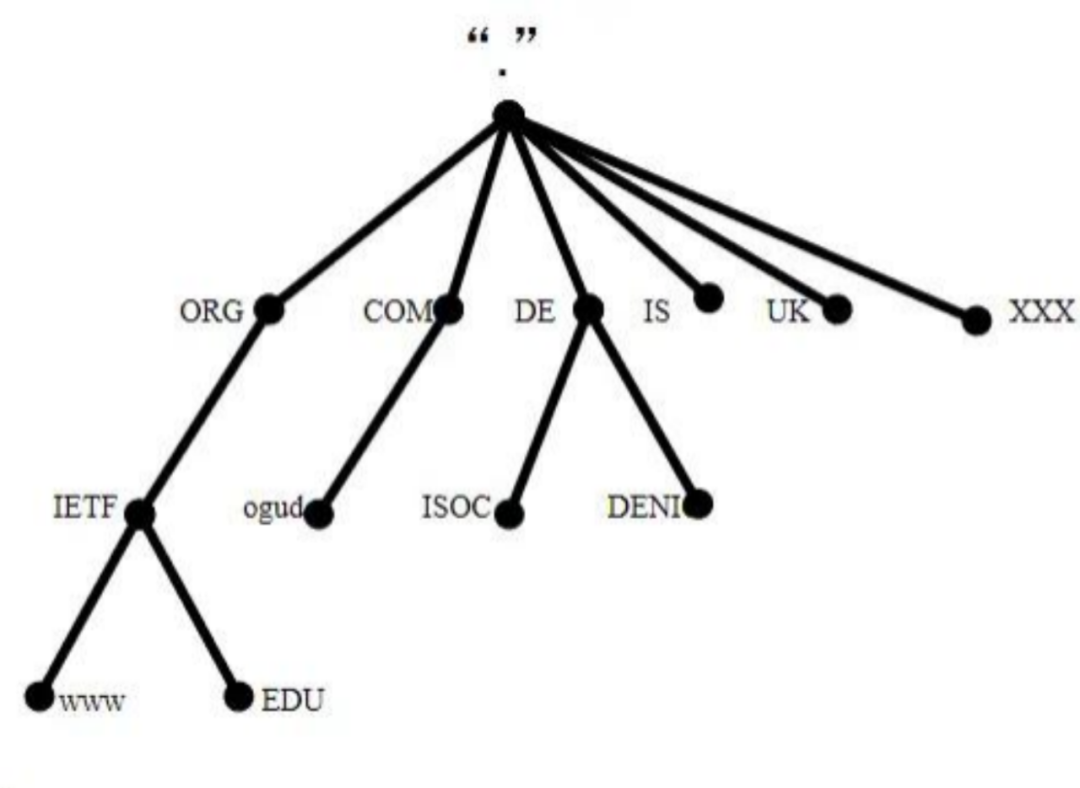

如上图所示，域名结构是树状结构，树的最顶端代表根服务器，根的下一层就是由我们所熟知的.com、.net、.cn等通用域和.cn、.uk等国家域组成，称为顶级域。网上注册的域名基本都是二级域名，比如http://baidu.com、http://taobao.com等等二级域名，它们基本上是归企业和运维人员管理。接下来是三级或者四级域名。

3 -> 使用dig工具分析DNS

 安装dig工具

讯享网yum install bind-utils

之后就可以使用dig指令查看域名解析过程了。

dig www.baidu.com

结果：

讯享网; &lt;&lt;&gt;&gt; DiG 9.9.4-RedHat-9.9.4-61.el7_5.1 &lt;&lt;&gt;&gt; www.baidu.com;; global options: +cmd;; Got answer:;; -&gt;&gt;HEADER&lt;&lt;- opcode: QUERY, status: NOERROR, id: 41628、;; flags: qr rd ra; QUERY: 1, ANSWER: 3, AUTHORITY: 0, ADDITIONAL:0;; QUESTION SECTION:;www.baidu.com.IN A;; ANSWER SECTION:www.baidu.com.1057INCNAMEwww.a.shifen.com.www.a.shifen.com.40INA115.239.210.27www.a.shifen.com.40INA115.239.211.112;; Query time: 0 msec;; SERVER: 100.100.2.136#53(100.100.2.136);; WHEN: Wed Sep 26 00:05:25 CST 2018;; MSG SIZE rcvd: 90

结果解释：

开头位置是dig指令的版本号。

第二部分是服务器返回的详情，重要的是status参数，NOERROR表示查询成功。

QUESTION SECTION表示要查询的域名是什么。

ANSWER SECTION表示查询结果是什么。这个结果先将www.baidu.com查询成了www.a.shifen.com，再将www.a.shifen.com查询成了两个ip地址。

最下面是一些结果统计，包含查询时间和DNS服务器的地址等。

4 -> ICMP协议

ICMP协议是一个网络层协议。

一个新搭建好的网络，往往需要先进行一个简单的测试，来验证网络是否畅通；但是IP协议并不提供可靠传输。如果丢包了，IP协议并不能通知传输层是否丢包以及丢包的原因。

4.1 -> ICMP功能

ICMP正是提供这种功能的协议；ICMP主要功能包括：

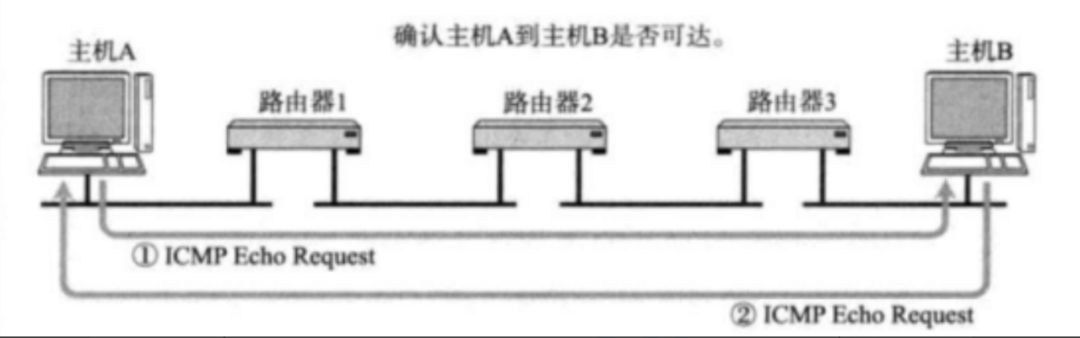

确认IP包是否成功到达目标地址。

通知在发送过程中IP包被丢弃的原因。

ICMP也是基于IP协议工作的。但是它并不是传输层的功能, 因此人们仍然把它归结为网络层协议。

ICMP只能搭配IPv4使用。如果是IPv6的情况下，需要使用ICMPv6。

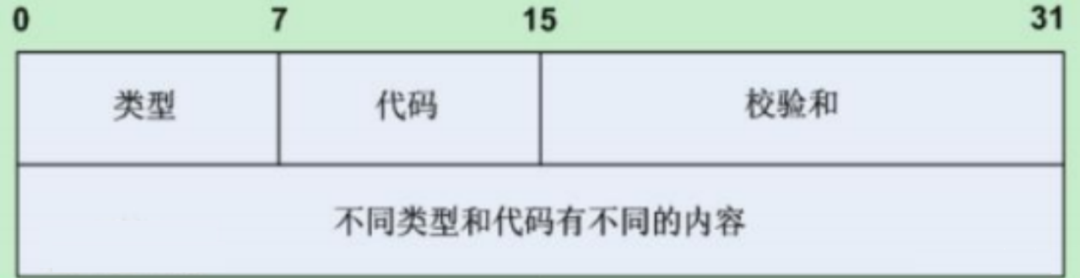

4.2 -> ICMP报文格式

ICMP大概分为两类报文：

一类是通知出错原因。

一类是用于诊断查询。

类型(十进制数) 内容0 会送应答(Echo Reply)3 目标不可达(Destination Unreachable)4 原点抑制(Source Quench)5 重定向或改变路由(Redirect)8 回送请求(Echo Request)9 路由器公告(Router Advertisement)10 路由器请求(Router Solicitation)11 超时(Time Exceeded)17 地址子网请求(Address Mask Request)18 地址子网应答(Address Mask Reply)
