can总线通讯时,需要按照can报文格式进行消息的发送.发送的消息长度不同,格式会不一样.

下面用代码完成消息转换成报文.

1.报文消息格式介绍

1.1 术语定义

1.2 帧类型

编辑

2.代码格式化处理待发送的消息

讯享网

2.1 单帧

2.2 首帧

2.3 连续帧

1.1 术语定义

术语简写术语描述 SI 服务标识符 PCI 协议控制信息 DID 数据标识符 SF 单帧 FF 首帧 FC 流控制 CF 连续帧 FF_DL 首帧字节长度 SF_DL 单帧字节长度 BS 块大小 STmin 时间间隙 SN 连续帧编号 NRC 消极应答码 DTC 故障码 PH 物理层 PDU 协议数据单元

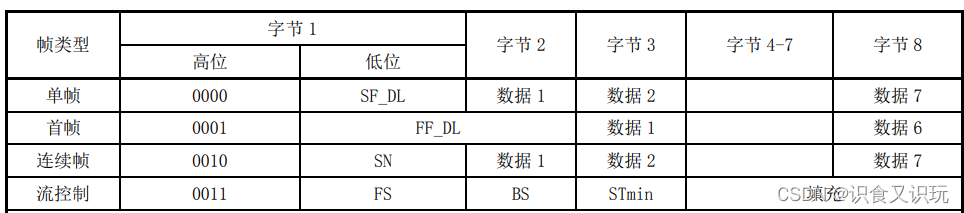

1.2 帧类型

帧类型的介绍见下面链接

【车载开发系列】CAN总线通信—总线报文格式_can报文格式_进击的横打的博客-CSDN博客

2.1 单帧

发送的消息不超过7个字节.

讯享网

2.2 首帧

发送的消息不超过6个字节.

2.3 连续帧

([‘10’, ‘82’, ‘36’, ‘01’, ‘18’, ‘08’, ‘00’, ‘20’], ‘FF’, ‘30’)
[[‘21’, ‘9D’, ‘41’, ‘00’, ‘00’, ‘8D’, ‘50’, ‘00’], ‘SN’, None]
[[‘22’, ‘00’, ‘79’, ‘50’, ‘00’, ‘00’, ‘00’, ‘00’], ‘SN’, None]
[[‘23’, ‘00’, ‘00’, ‘00’, ‘00’, ‘00’, ‘00’, ‘00’], ‘SN’, None]

当发送的消息超过6个字节时，需要用连续帧的报文格式进行发送.

注意:

2.3.1 发送多帧数据时, 报文消息体包含两类数据帧：首帧 + 连续帧

首帧构成数据帧类型 + 数据长度 + 服务ID + 数据块大编号(01-FF) + 消息体

连续帧构成数据帧类型 + 数据块小编号（0-F） + 消息体

讯享网
