基础知识
高斯光束的光束尺寸：
w（z）= w0 * [ 1+ (z/zr)^2 ] ^1/2
当 z>>zr 光束发散角：
θ = λ / （π * w0）
zr 为瑞利距离：
zr = π * w0^2 / λ
高斯光的曲率半径：
R(z) = z + zr^2 / z
高斯光在瑞利范围内类似平行光束，在瑞利范围之外类似点光源
高斯光聚焦
波长355nm，距离激光器5mm处，光束直径为2mm，光束发散角为 9mrad
由已知计算出 w0=0.0125mm, zr=1.383mm
使用单透镜聚焦，使光束在100mm处尺寸最小
由于传输距离远大于瑞利距离，此时激光要按照点光源模拟
系统波长0.355，孔径类型光栅尺寸浮动，切趾因子1

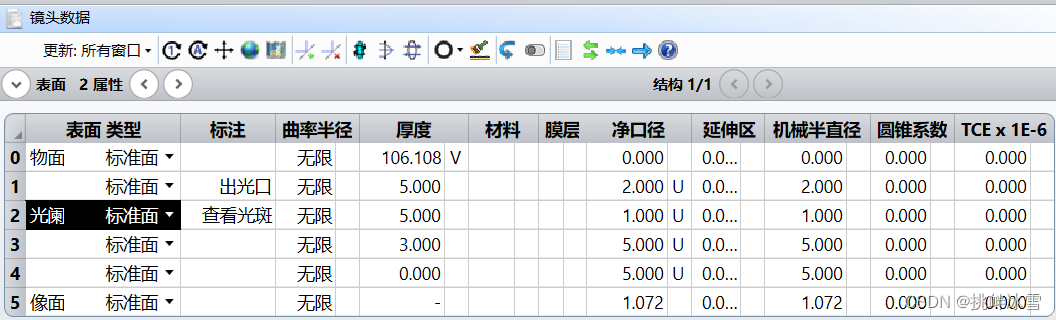

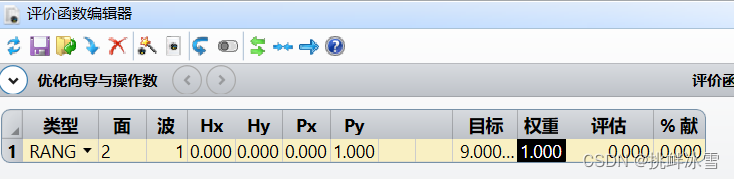

面2即距离出光口5mm的面，光斑直径为2mm，再利用RANG操作数将发散角定位9mrad
优化后面1的厚度变为106.108，即为束腰位置，将面1厚度改为固定
面4的厚度与1和2之和应为100
打开优化向导

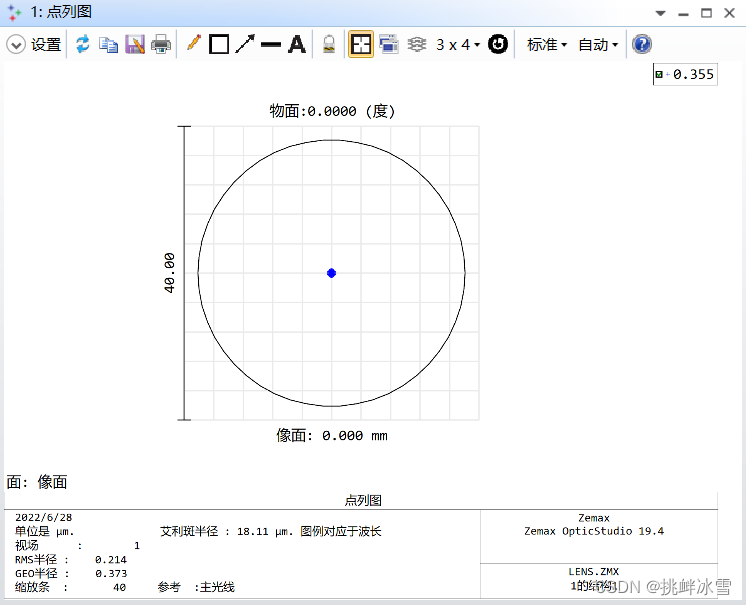

打开点列图，可以看到rms半径（中心最亮圈）和geo半径（亮的全部部分）均远小于艾里斑，说明系统在衍射极限内
但是激光在空间中传输会产生衍射现象，该方法没有考虑衍射影响，一般使用其他工具研究衍射效应
验证
使用基于光线的方法优化单透镜

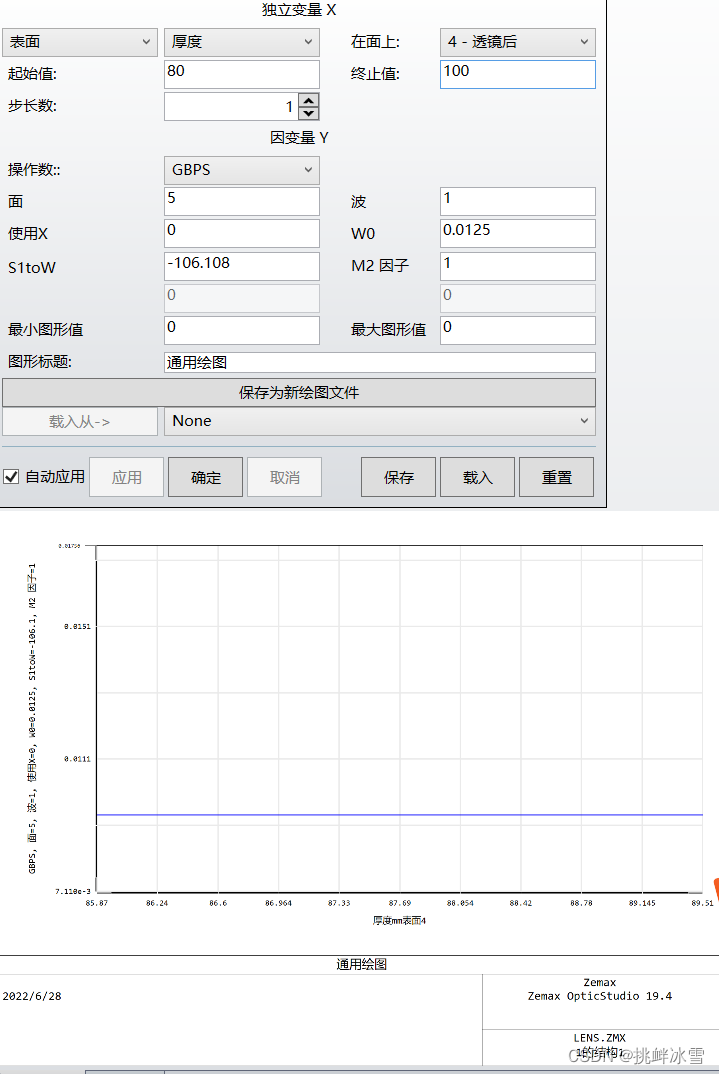

打开一维通用绘图工具
