1.将压缩包解压后，双击vspd.exe文件进行安装

2.安装完成后，找到安装目录，将Cracked下的文件复制到软件安装目录

3.打开软件，添加COM1和COM2端口（用完之后记得删除端口）

4.添加完端口后，打开设备管理器，这里出现如下图所示即可。

或

二、虚拟机绑定端口

三、测试通信

1.Windows打开串口调试工具，选择好串口COM2->COM1,设置对应的波特率

2.在虚拟机运行minicom

是 Linux 中一个非常实用的串行通信工具，主要用于通过串行端口（例如 RS-232 或 RS-485 接口）与外部设备进行通信。它可以充当终端仿真器，允许用户与各种嵌入式系统、调制解调器、路由器、交换机或其他任何通过串行端口进行通信的设备进行交互。

在虚拟机安装minicom软件

sudo apt-get install minicom

在终端执行sudo minicom -s

1）选择serial port setup，回车

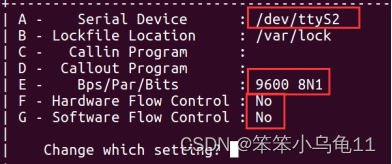

2）设置设备文件，波特率，关闭流控，按如下图设置（文件改成自己的）

3）修改完成后，回车，保存修改，选择save setup as dfl，敲回车，再次选择exit回车

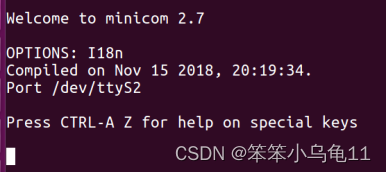

4）退出后就可以和windows下的串口调试工具进行通信测试

5）也可以在这个界面输入字符，查看串口助手的显示情况。

6）退出：ctrl+A、Z，在弹出的界面里输入X，即可退出。

四、将Modbus Slave模拟器作为RTU设备的从机

虚拟机绑定COM1端口，slave连接COM2端口，虚拟机通过编程测试串口通信

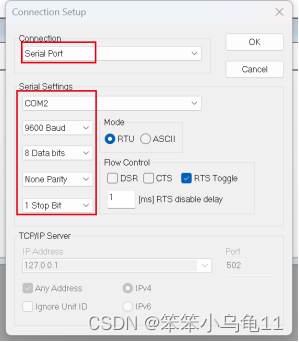

Modbus Slave端的配置如下：

五、可能会遇到的问题

1. 虚拟串口完成主机与vmware下虚拟机进行串口通信

虚拟串口完成主机与vmware下虚拟机进行串口通信_xcom2v2.0怎么用-CSDN博客

2. VSPD虚拟串口工具——从此告别硬件串口调试

『实用教程』VSPD虚拟串口工具——从此告别硬件串口调试_虚拟串口vspd-CSDN博客

3. vmware虚拟机检测不到vspd虚拟串口问题

vmware虚拟机检测不到vspd虚拟串口问题_vmware虚拟机串口 vspd-CSDN博客
