187、Trunk：干道、主干链路，通常用于交换机与交换机之间，通过一个借口传输多个VLAN之间的数据包；

tips：默认情况下，交换机的一个接口只能，划分到一个VLAN中；只允许该VLAN的数据包通过；

188、实验一：Trunk的配置

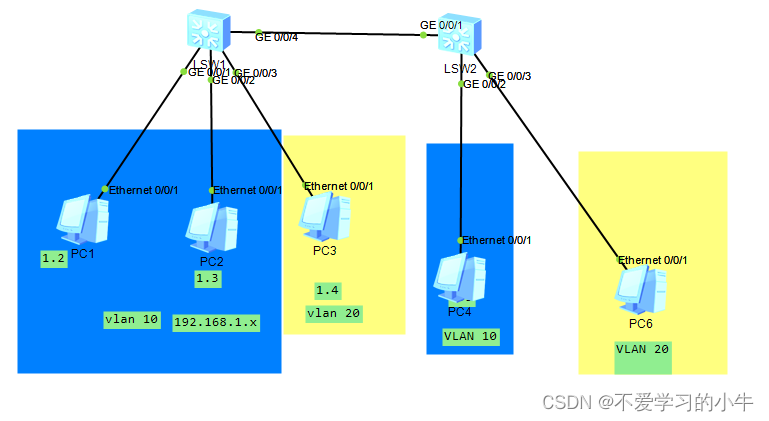

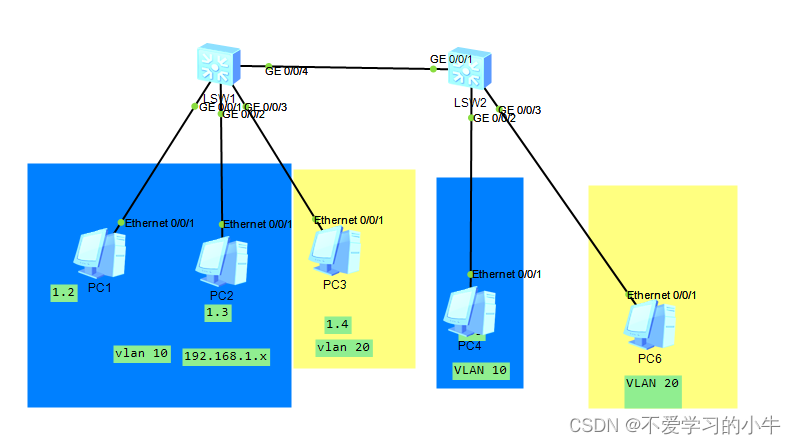

实验topo：

讯享网

配置VLAN：

将S1 的g0/0/1、g0/0/2，S2的g0/0/2接口配置VLAN类型是access，并划分至VLAN10

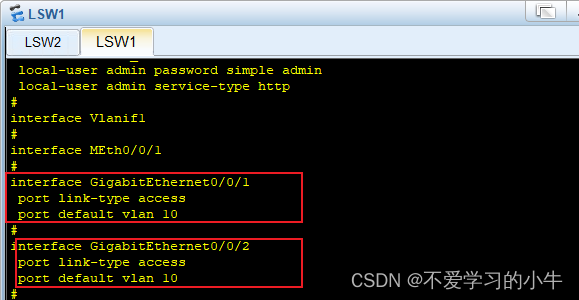

S1：

interface GigabitEthernet0/0/1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/2

port link-type access

port default vlan 10

S2 :

interface GigabitEthernet0/0/2

port link-type access

port default vlan 10

将S1的G0/0/3接口和S2的G0/0/3接口的VLAN类型配置为access，并划分至VLAN20

S1：

interface GigabitEthernet0/0/3

port link-type access

port default vlan 20

S2：

interface GigabitEthernet0/0/3

port link-type access

port default vlan 20

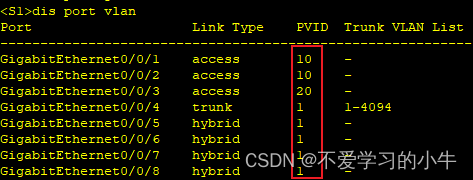

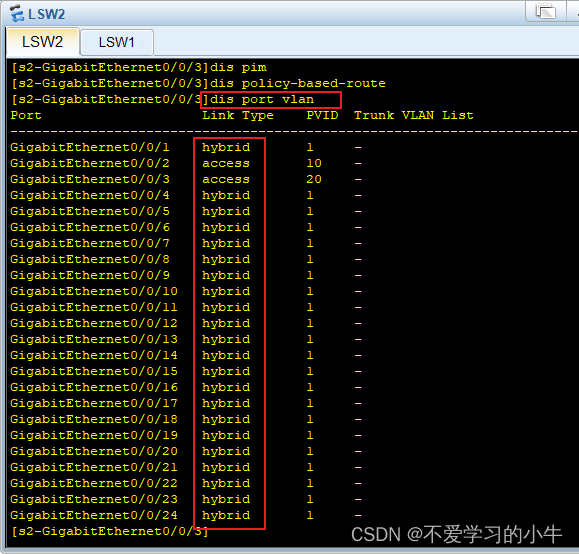

189、查看端口VLAN类型：dis port vlan :

tips：access：PC与交换机之间

trunk：交换机与交换机之间

hybrid：混合模式，包含了access 和trunk

tips：hybrid是华为交换机的默认VLAN类型

trunk配置：

将S 1的G0/0/4接口和S2的G0/01接口配置为trunk模式：

S1：

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 2 to 4094

S2：

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 2 to 4094

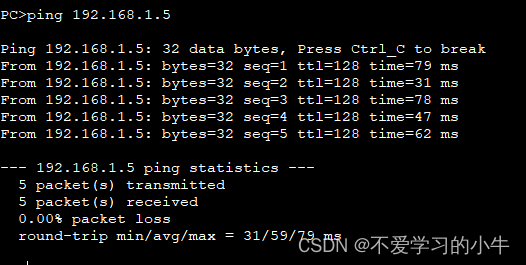

测试不同交换机上的，VLAN10 的PC能否通信

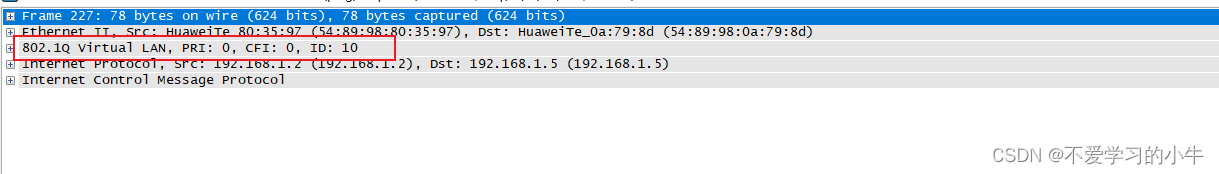

190、PC不认识VLAN标识，不认识tag,只有通过VLAN的trunk口发出的报文才具备VLAN标记；（802.1q tag ）

tips :PC发出的报文没有tag。

191、trunk tag 的工作原理：

由于PC不认识tag，而且PC发出的报文也不会有TAG，但是报文发送至trunk口的时候，又需要tag作为标识，所以，PC发出普通报文到交换机，交换机用802.1q给该报**TAG，发送穿过交换机trunk 口，到另外一个交换机的时候回，又把该tag去除，不然PC识别不了该报文；

192、PVID：本征vlan ,native vlan :该VLAN的报文经过接口时候，不打标记，默认情况下的本征VLAN都是 VLAN 1 ；

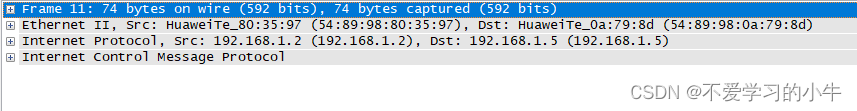

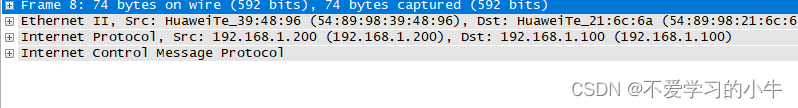

本征VLAN的报文经过交换机不打标签：

193、更改本征VLAN：port trunk pvid vlan 10

S1:

S2:

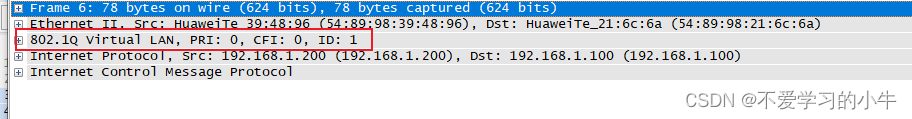

测试vlan 10 之间的计算机通信是否还有tag:

修改之后，没有划分VLAN的PC默认是VLAN1 ，此时的VLAN1 已经不是PVID

所以传输的，数据包就会被打上tag;
