最近工作原因需要使用到赛普拉斯的一款芯片，奈何以前没有用过，所以趁这次也学习了一些简单的用法，总结一下，希望能帮到有需要朋友，因为网上关于这方面的文章少的可怜，详细点的更是少之又少！废话少说，正文开始.

目录

1. PSOC Creator工程创建

2. PSOC Creator简单控件配置

LED配置

按键控件配置

EZI2C控件配置

定时器控件配置与使用

---

1. PSOC Creator工程创建

点击左上角 File > New > Project 后出现图1，根据实际芯片选择对应型号，点击 Next


讯享网



选择创建一个空的原理图工程，Next

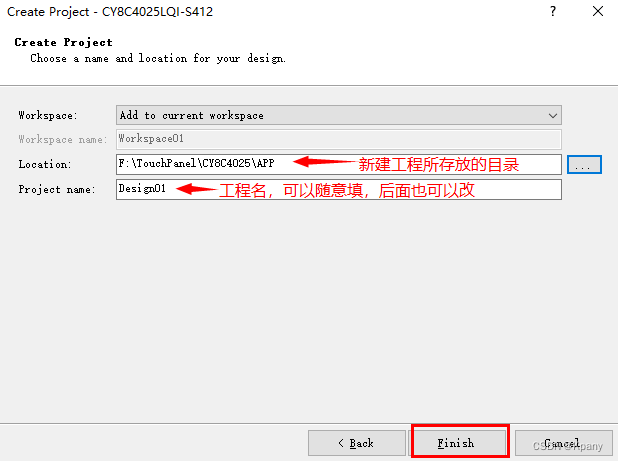

选择工作空间和工程存放路径，点击 Finish

工程创建完成后，如图4，出现一个空白的原理图类似的界面，还没结束，选中左边工程名，我的是Design01，点击右键选择 Device Selector

根据实际使用芯片选中对应型号，这个一定要对应！！如果找不到对应的型号，可能是在第一步的时候没有选对系列，是PSOC 4000S还是其他的，要查下自己对应的是哪款系列，选完后点击OK

双击Design Wide Resources 出现如图6的对应芯片界面，这个跟你实际的芯片管脚都是对应的，之后的配置也是围绕这个展开的，至此，工程创建才算真正完成，可以先Build一下工程看下有没有错误，右键工程名选择

点击这个图标只会编译当前正在使用的工程，例如下面加黑加粗的工程名就代表正在使用的工程，可以右键设置哪个工程为活动工程，或者直接右键想要编译的工程即可。当然，如果你的工作目录只有一个工程，默认就是编译仅有的工程。

2. PSOC Creator简单控件配置

LED配置

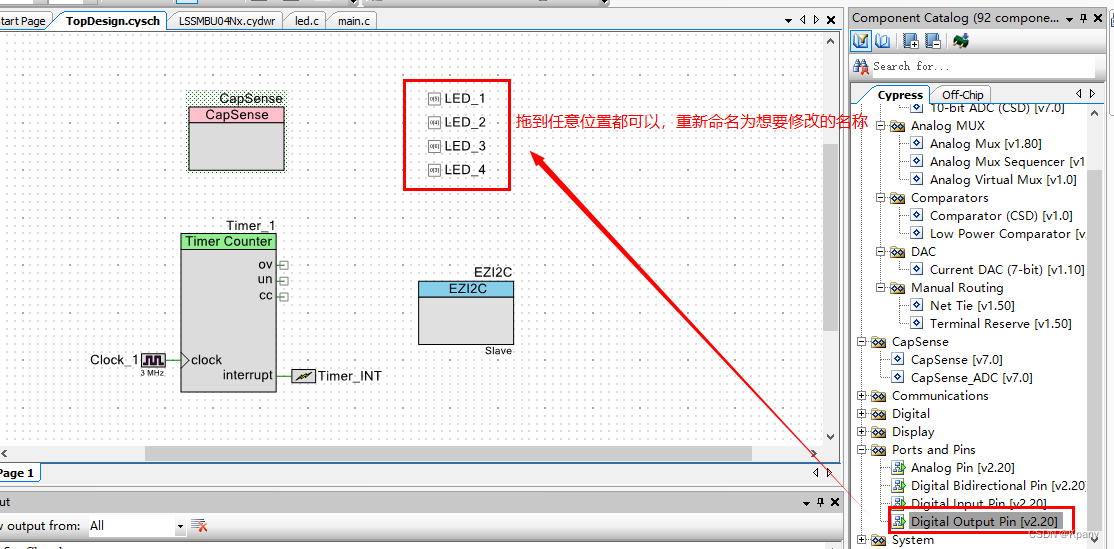

（1）双击工程左边列表上的TopDesign.cysch，出现对应界面，把Digital Output Pin拖到空白原理图任意位置，每一个pin就代表对应要输出电平的引脚，当前目的用来控制LED高低电平，因此，命名为对应的LED

（2）双击对应控件，进行配置，去掉HW connection的勾选，即代表不根据硬件连接直接控制引脚电平，使用芯片输出电平控制引脚，初始化为高电平（我的LED是低电平亮，这里初始不亮，看个人情况），其他配置默认即可，点击OK，其他LED配置同理

（3）先编译一次，再双击Design Wide Resources ，将LED的端口根据实际电路图进行配置，一定要一一对应才能正常控制对应的LED，可以直接拖动右边的对应行到芯片的对应管脚上，或者选择Port的那一列的下拉框进行选择，配置完成后再次编译

（4）编译完成后，会自动生成对应代码，注意：只有存在的控件且配置了才会生成相应代码，我这里显示这么多是因为有其他控件

（5）点击main.c编辑

/* ======================================== * * Copyright YOUR COMPANY, THE YEAR * All Rights Reserved * UNPUBLISHED, LICENSED SOFTWARE. * * CONFIDENTIAL AND PROPRIETARY INFORMATION * WHICH IS THE PROPERTY OF your company. * * ======================================== */ #include "main.h" #include "led.h" #define LED_ON 0 #define LED_OFF 1 void LedOff(void) { LED_1_Write(LED_OFF); LED_2_Write(LED_OFF); LED_3_Write(LED_OFF); LED_4_Write(LED_OFF); } void LedOn(void) { LED_1_Write(LED_ON); LED_2_Write(LED_ON); LED_3_Write(LED_ON); LED_4_Write(LED_ON); } int main(void) { CyGlobalIntEnable; /* Enable global interrupts. */ /* Place your initialization/startup code here (e.g. MyInst_Start()) */ for(;;) { //两秒亮灭一次 LedOn(); CyDelay(2000); LedOff(); CyDelay(2000); } } /* [] END OF FILE */

讯享网

按键控件配置

（1）双击工程左边列表上的TopDesign.cysch，出现对应界面，拖动CapSense按键控件到原理图上，双击控件，进行配置

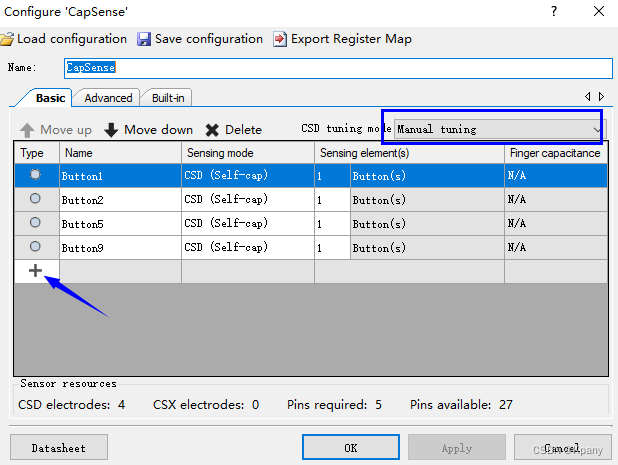

（2）点击下图所示 “+” 进行添加按键（即一个控件里可以添加多个具体的按键），尽量选择手动调节Manual tuning模式，还有其他按键类型可选，这里我只使用了button类型按键

（3）后续如果需要调节按键灵敏度可以在 Advanced > Widget Details，调节手指阈值和噪声阈值，验证这两个值越小按键越灵敏，扫描分辨率这个参数目前没有动，也是可以调整的

（4）跟配置LED一样，先编译一次，再双击Design Wide Resources，根据实际原理图配置按键对应管脚即可，这里的Cmod实际是连接了一个电容，也是必须要选中对应管脚的，可以直接拖动右边的对应行到芯片的对应管脚上，或者选择Port的那一列的下拉框进行选择，配置完成后再次编译

（5）编译完成后，会自动生成对应代码

（6）去到main.c编辑代码

讯享网/* ======================================== * * Copyright YOUR COMPANY, THE YEAR * All Rights Reserved * UNPUBLISHED, LICENSED SOFTWARE. * * CONFIDENTIAL AND PROPRIETARY INFORMATION * WHICH IS THE PROPERTY OF your company. * * ======================================== */ #include "main.h" #include "led.h" #define LED_ON 0 #define LED_OFF 1 void LedOn(void) { if(data&0x01) { LED_1_Write(LED_ON); } if(data&0x02) { LED_2_Write(LED_ON); } if(data&0x04) { LED_3_Write(LED_ON); } if(data&0x08) { LED_4_Write(LED_ON); } } void LedOff(void) { LED_1_Write(LED_OFF); LED_2_Write(LED_OFF); LED_3_Write(LED_OFF); LED_4_Write(LED_OFF); } int main(void) { volatile uint16 KeyStatus = 0; CyGlobalIntEnable; /* Enable global interrupts. */ /* Place your initialization/startup code here (e.g. MyInst_Start()) */ //按键模块初始化 CapSense_Start(); CapSense_InitializeAllBaselines(); CapSense_ScanAllWidgets(); for(;;) { //读取按键值 if( CapSense_NOT_BUSY == CapSense_IsBusy()) { CapSense_ProcessAllWidgets(); //获取所有按键的状态 KeyStatus = CapSense_IsAnyWidgetActive(); //有按键按下就点亮对应LED,松开熄灭 if(KeyStatus) { //根据实际情况点灯即可 LedOn(KeyStatus); } else { LedOff(); } /* Transmits all CapSense values to the tuner */ CapSense_RunTuner(); CapSense_ScanAllWidgets(); } } } /* [] END OF FILE */

EZI2C控件配置

（1）双击工程左边列表上的TopDesign.cysch，出现对应界面，拖动EZI2C Slave到原理图上，双击组件进行配置

（2）I2C通信最主要的就是从机地址，再者就是跟主机的数据传输速率也要匹配上，当前设置的从机地址默认是0x08，也可以根据自身情况进行修改，但需要注意的这里配置的地址是7bit的，没有包括读写位，所以主机端通信使用的从机地址应该是0x08左移一位，即0x10才是完整的I2C从机地址，其他配置默认即可，点击OK

(3) 配置完成后，先编译，如下图生成相关EZI2C代码

（4）双击Design Wide Resources，根据实际原理图配置SCL/SDA对应管脚即可，配置完成后再次编译

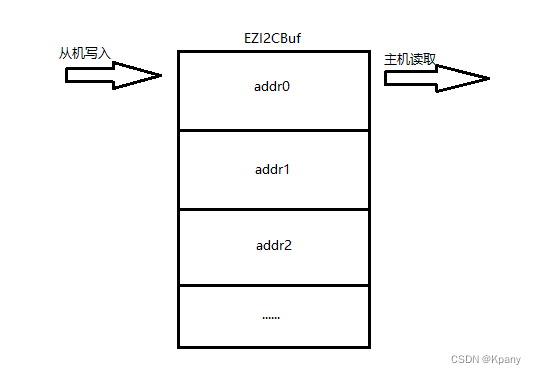

（5）到main.c配置EZI2C代码实现主从机通信，主要是使用EZI2C_EzI2CSetBuffer1接口实现EzI2C缓冲区的映射，可以理解为是一个数组，从机往这个数组写入数据，主机通过I2C通信读取数据，所以读写的数组下标必须是一一对应的，才能读到对应写入的数据

 实现代码如下：

/* ======================================== * * Copyright YOUR COMPANY, THE YEAR * All Rights Reserved * UNPUBLISHED, LICENSED SOFTWARE. * * CONFIDENTIAL AND PROPRIETARY INFORMATION * WHICH IS THE PROPERTY OF your company. * * ======================================== */ #include "main.h" #include "led.h" #define EZI2C_BUFSIZE 50 #define BTN0_FEEDBACK_REG_ADDR 0x00 #define BTN1_FEEDBACK_REG_ADDR 0x01 volatile uint8 aru8EzI2CBuf[EZI2C_BUFSIZE] = {0}; int main(void) { volatile uint16 KeyStatus = 0; CyGlobalIntEnable; /* Enable global interrupts. */ /* Place your initialization/startup code here (e.g. MyInst_Start()) */ //初始化EZI2C控件 EZI2C_Start(); EZI2C_EzI2CSetBuffer1(sizeof(aru8EzI2CBuf), sizeof(aru8EzI2CBuf), aru8EzI2CBuf); CapSense_Start(); CapSense_InitializeAllBaselines(); CapSense_ScanAllWidgets(); for(;;) { //读取按键值更新到aru8EzI2CBuf if( CapSense_NOT_BUSY == CapSense_IsBusy()) { CapSense_ProcessAllWidgets(); KeyStatus = CapSense_IsAnyWidgetActive(); if(KeyStatus & 0x0FFF) { aru8EzI2CBuf[BTN0_FEEDBACK_REG_ADDR] = (KeyStatus & 0x00FF);//take 0-7 bit button aru8EzI2CBuf[BTN1_FEEDBACK_REG_ADDR] = (((KeyStatus >> 8) & 0x00FF) & 0x0F);//take 8-11 bit button } else { aru8EzI2CBuf[BTN0_FEEDBACK_REG_ADDR] = 0; aru8EzI2CBuf[BTN1_FEEDBACK_REG_ADDR] = 0; } } } } /* [] END OF FILE */

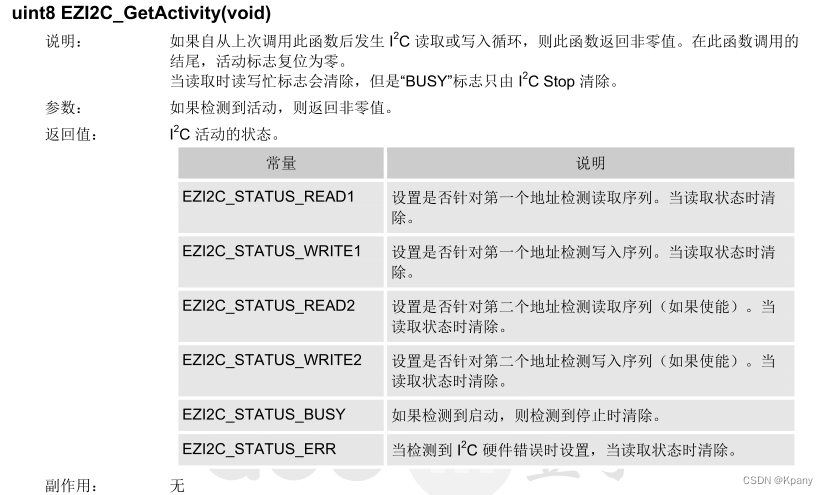

EZI2C相关接口说明

定时器控件配置与使用

目的：使用定时器中断计数模拟PWM控制LED亮度

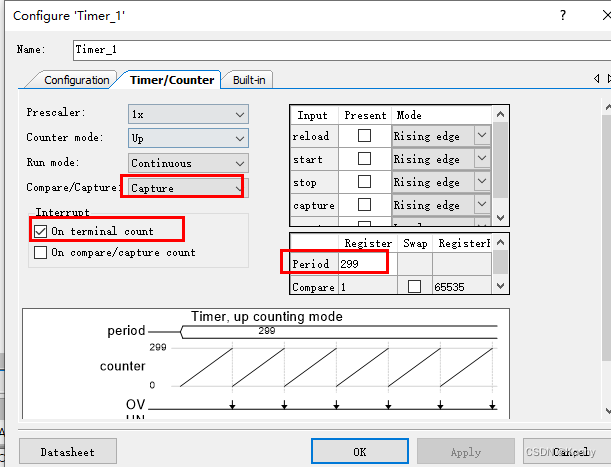

（1）拖动Timer Counter（TCPWM mod）组件到原理图，双击组件，配置如下图，period参数我这里配置为299，意味着一个周期定时器最大计数到299，之后又从0开始计数

（2）定时器需要提供一个时钟，配置时钟频率和定时器最大周期计数，可控制定时器中断的频率

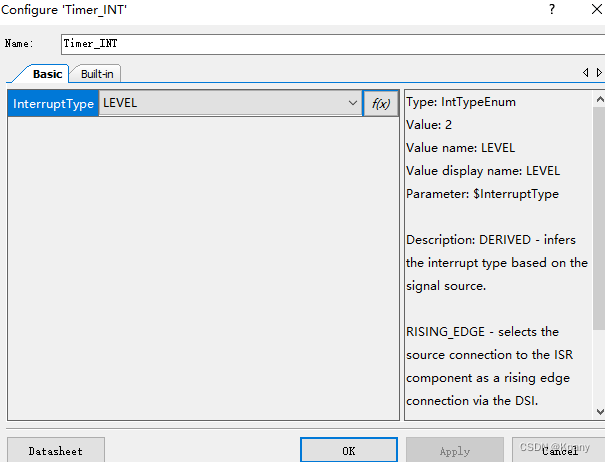

（3）添加定时器中断控件，连接到定时器的中断上，可以拖动到跟定时器interrupt引出线的重合上，或者点快捷键 “w” 直接连线





按照以上配置，进入中断1次的时间间隔为0.1ms，3M / (299+1) = 10KHz，1KHz = 1ms，T=1 / f ，即0.1ms，这里我们可以按照进入中断次数设定一个PWM的完整周期时长，这里目的是用来控制LED亮度，所以设定的PWM周期一般要 <= 10ms，为啥呢，因为在100Hz左右人眼看不到LED灯是否在闪烁了，即10ms左右led闪烁一次是看不出来的，通常设定10ms为一个PWM周期，改变占空比来达到控制灯的亮度。占空比就是一个周期内有效电平占整个周期的比值，比如想设置80%的亮度，那么在10ms内，8ms需要点亮LED，2ms熄灭即可，其他亮度也是类似，代码实现如下：

main.c

讯享网/* ======================================== * * Copyright YOUR COMPANY, THE YEAR * All Rights Reserved * UNPUBLISHED, LICENSED SOFTWARE. * * CONFIDENTIAL AND PROPRIETARY INFORMATION * WHICH IS THE PROPERTY OF your company. * * ======================================== */ #include "main.h" #include "led.h" uint32 pwm_cnt = 0; uint32 Cycle_PWM = 100; uint8 PWM_EN = 1; void SetPwmCompare(uint16 u16PwmDuty) { //改为自己需要点亮的灯即可 uint16 u16LedStatus = GetLedStatus(); if((u16LedStatus & 0x0FFF) && (u16PwmDuty > 0)) { PWM_EN = 1; //先点亮LED，占空比设置开始 if( pwm_cnt == 1) { LedOn(u16LedStatus); } //pwm中断计数跟设定的占空比或者说亮度值相等，熄灭LED else if(pwm_cnt == (u16PwmDuty + 1)) { LedOff(); } //pwm计数达到一个周期后从0开始 else if(pwm_cnt > Cycle_PWM) { pwm_cnt = 0; } } else { PWM_EN = 0; LedOff(); } } int main(void) { CyGlobalIntEnable; /* Enable global interrupts. */ /* Place your initialization/startup code here (e.g. MyInst_Start()) */ //定时器初始化 Timer_INT_StartEx(Timer_INT_Interrupt); Timer_1_Start(); for(;;) { } } /* [] END OF FILE */

Timer_INT.c（根据你的中断控件名字生成的c文件）找到中断入口函数，添加LED控制亮度操作

CY_ISR(Timer_INT_Interrupt) { #ifdef Timer_INT_INTERRUPT_INTERRUPT_CALLBACK Timer_INT_Interrupt_InterruptCallback(); #endif /* Timer_INT_INTERRUPT_INTERRUPT_CALLBACK */ /* Place your Interrupt code here. */ /* `#START Timer_INT_Interrupt` */ //在这个位置放入你的代码，否则每次编译都会被还原 if(PWM_EN) { pwm_cnt++; } else { pwm_cnt=0; } //传入想要修改的亮度值，根据10ms内进入中断的最大次数设置对应值 //例如：0.1ms进一次中断，PWM周期为10ms就是100次，即亮度可调值为0-100 SetPwmCompare(GetBrightnessVal()); //必须要加上清除中断计数操作 Timer_1_ClearInterrupt(Timer_1_INTR_MASK_TC); /* `#END` */ }
