卫星通信最近引起了大家的广泛关注，华为 Mate 50 系列与iPhone 14系列的卫星通信功能大家一定有所了解，但真正的卫星通信手机是什么样的呢?一起来了解吧。

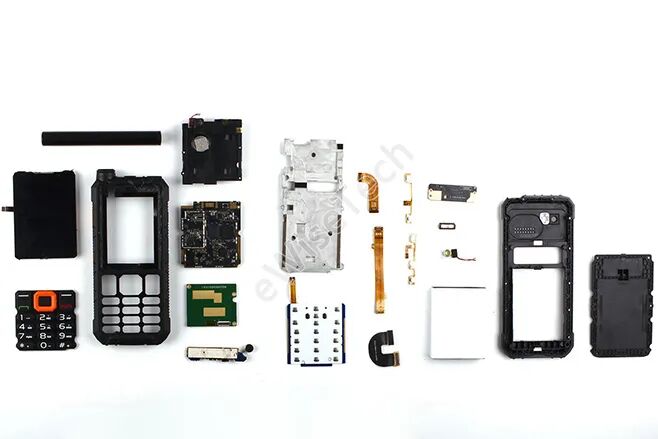

拆解步骤

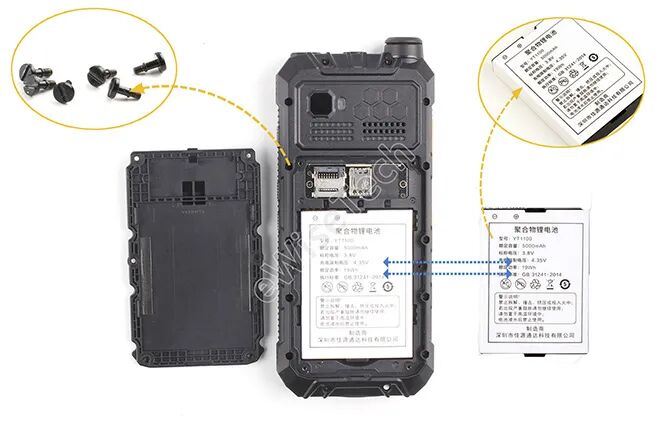

这款手机采用的是可拆卸的电池，但后盖并非轻易取下。塑料后盖是用6颗一字塑胶螺丝固定，在后盖内侧有2条缓冲泡棉胶，另一侧在5000毫安电池上方是SIM与MicroSD的卡槽。电池由深圳佳源通达科技生产，型号为YT1100电池较厚。

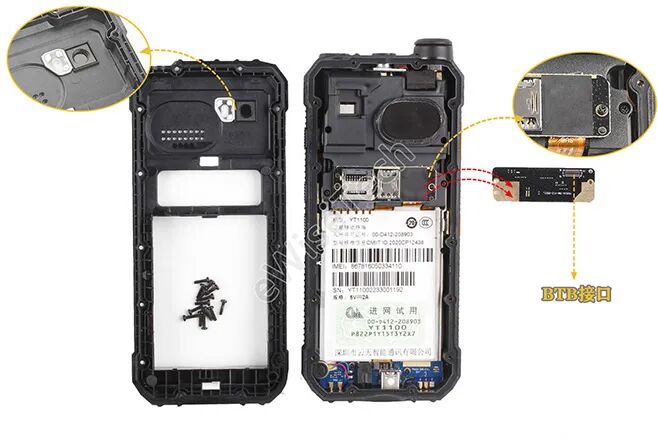

后壳由14颗六角螺丝固定，拆下后壳后可看到四周有1圈防水泡棉胶，顶部预留闪光灯罩和后置摄像头防护盖。这款卫星通讯手机采用了独立SIM卡槽和MicroSD卡槽小板，小板用2颗十字螺丝固定，小板背面用BTB接口连接主板。

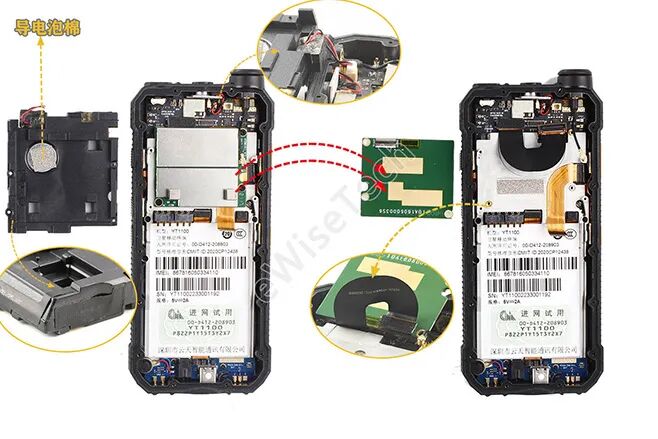

手机采用了背制的扬声器外放模块，整个模块用螺丝固定，与主板之间用XH接口连接。模块背面和底部有两处泡棉胶。背面还贴有导电泡棉，模块顶部贴有2条FPC天线软板，分别为GPS天线和Wi-Fi/蓝牙天线。手机配有独立GNSS卫星接收模块，模块用3颗螺丝固定，背面用BTB连接器连接主板。

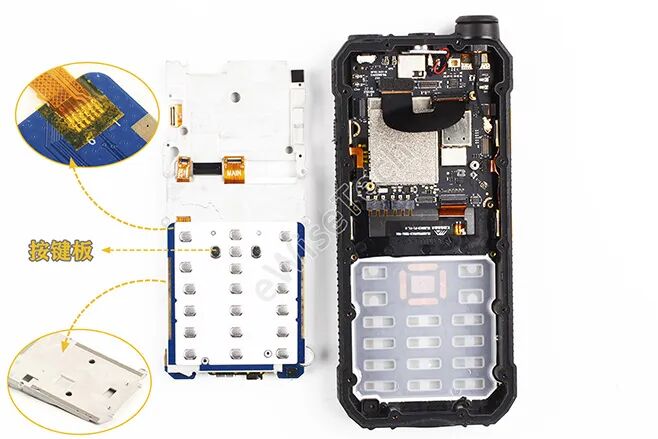

在手机中采用了一块无框铝合金支撑板，其背面底部用螺丝固定1块副板，副板背面有1块绝缘胶布。正面则为键盘板，并采用双面胶贴合固定，与主板之间采用BTB接口连接，软板是直接用焊接方式连接键盘板，并用绝缘胶布覆盖保护。

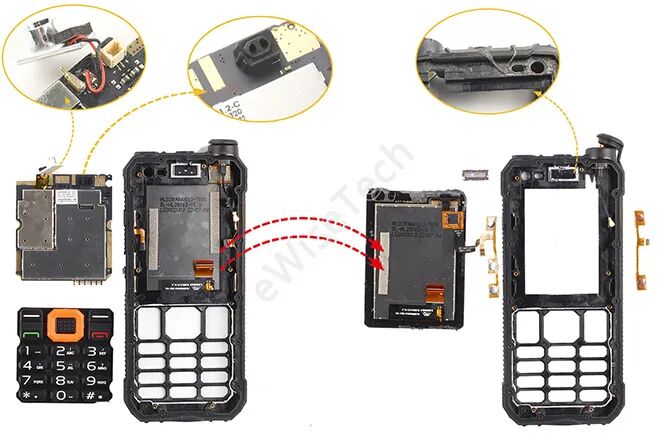

接着拆下主板、屏幕、实体键盘与两侧按键软板。在主板有光线距离传感器，同时配有橡胶保护套。手机顶部是带有LED强光手电功能，其LED模块是采用焊接方式连接主板，LED配有金属反光灯碗。显示屏采用泡棉胶固定，听筒周围有白色密封胶防护。硅橡胶材质键盘，用2颗十字螺丝固定。两侧按键软板采用双面胶贴合固定。

屏幕是2.8英寸IPS彩色触控屏，分辨率640x480，屏幕液晶模组由深圳汇凌信息技术提供，型号：HL028VGAV013-TB01

拆解分析

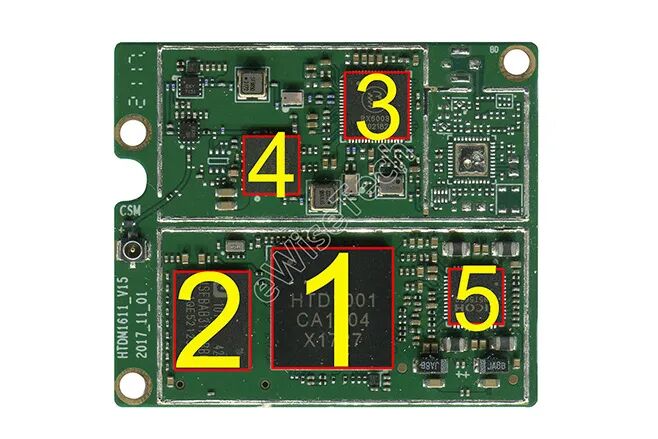

云天YT1100采用的是独立GNSS模块，由华力创通提供。我们对卫星模块上的主要IC进行分析，整理如下，其中卫星通讯基带处理器芯片是采用的华力智芯的HTD1001。

1. 北斗、GPS卫星通讯基带处理器

2. 内存+闪存

3. 射频芯片

4. RF射频功率放大器

5. 电源管理芯片

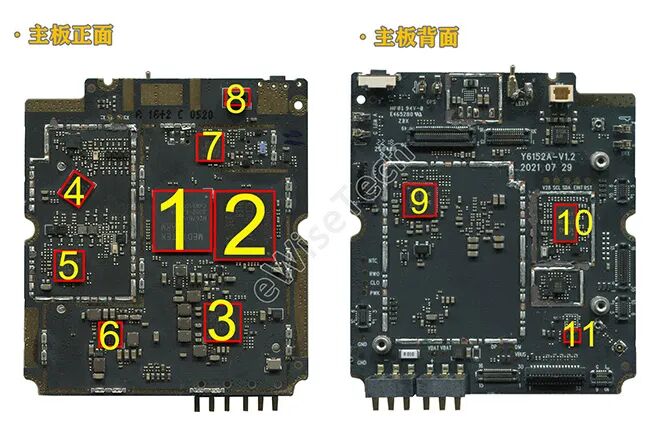

主板正面主要IC(下图):

1. Media Tek-MT6761V-HelioA22四核处理器芯片

2. 2GB LPDDR3+16GB eMMC 5.1Flash芯片

3. 电源管理芯片

4. 射频收发机芯片

5. RF射频功率放大器

6. 电源管理芯片

7. 电源管理芯片

8. 光线距离传感器

9. 音频解码芯片

10. RF射频功率放大器

11. 加速度计和陀螺仪芯片

拆解总结

云天YT1100整机外部采用了三防设计，内部则采用常规的三段式堆叠布局组装。使用37颗螺丝，包含了一字、六角和十字三种规格。拆解其实是比较简单，模块化设计，比如后置扬声器外放、可拆卸卫星接收天线、可更换聚合物锂电池模块，这都有利于后期维修和保养。
