Vlan（Virtual LAN），翻译成中文是“虚拟局域网”。LAN可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。VLAN所指的LAN特指使用路由器分割的网络——也就是广播域。 /o:p

Trunk: 当一条线路需要承载多个VLAN信息时，需要trunk来实现，trunk 技术用在交换机之间互连，使不同 VLAN 通过共享链路与其它交换机中的相同 VLAN 通信。

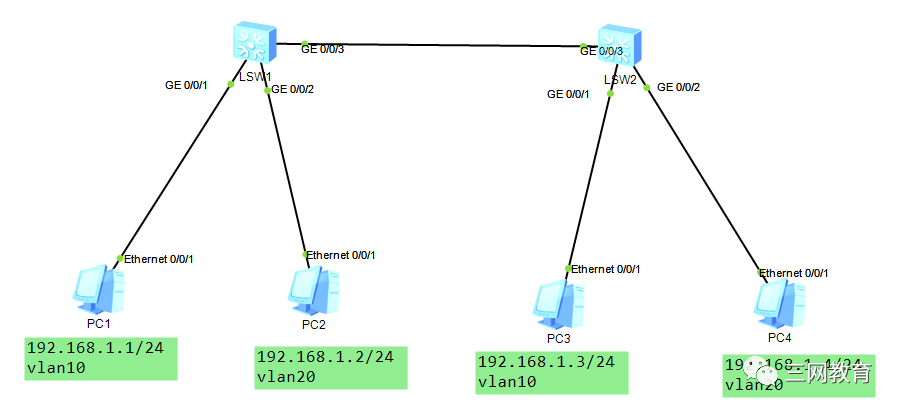

1.按图示为PC配置IP地址 /o:p

2.SW1和SW2上分别创建vlan10和vlan20，要求PC1和PC3属于vlan10，PC2和PC4属于vlan20 /o:p

3.SW1和SW2相连的接口配置为trunk类型，允许vlan10和vlan20通过 /o:p

4.测试效果，同一vlan的PC可以互通，不同vlan的PC无法互通 /o:p

1.SW1和SW2分别创建vlan10和vlan20 /o:p

步骤1：在SW1上创建vlan10和vlan20 /o:p

[SW1]vlan batch 10 20
 /o:p

步骤2：在SW2上创建vlan10和vlan20 /o:p

[SW2]vlan batch 10 20


 /o:p

2.SW1和SW2都把g0/0/1接口加入vlan10，g0/0/2接口加入vlan20 /o:p

步骤1：在SW1上把g0/0/1接口加入vlan10，g0/0/2接口加入vlan20 /o:p

[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20





 /o:p

步骤2：在SW2上把g0/0/1接口加入vlan10，g0/0/2接口加入vlan20 /o:p

[SW2]interface g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2]interface g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 20







 /o:p

3.SW1和SW2的g0/0/3接口都配置为trunk模式，允许vlan10和vlan20通信 /o:p

步骤1：在SW1上把g0/0/3接口配置为Trunk类型，并允许vlan10和vlan20通过 /o:p

[SW1]interface g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20


 /o:p

步骤2：在SW2上把g0/0/3接口配置为Trunk类型，并允许vlan10和vlan20通过 /o:p

[SW2]interface g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20




 /o:p

4.测试结果，如下所示，PC1可以ping通PC3，但无法ping通PC2和PC4 /o:p

步骤1：在PC1上PingPC3，发现能Ping通 /o:p

PC>ping 192.168.1.3
Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.3: bytes=32 seq=1 ttl=128 time=78 ms
From 192.168.1.3: bytes=32 seq=2 ttl=128 time=109 ms
From 192.168.1.3: bytes=32 seq=3 ttl=128 time=63 ms
From 192.168.1.3: bytes=32 seq=4 ttl=128 time=62 ms
From 192.168.1.3: bytes=32 seq=5 ttl=128 time=63 ms






 /o:p

步骤2：在PC1上PingPC4，发现不能Ping通 /o:p

PC>ping 192.168.1.4
Ping 192.168.1.4: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
