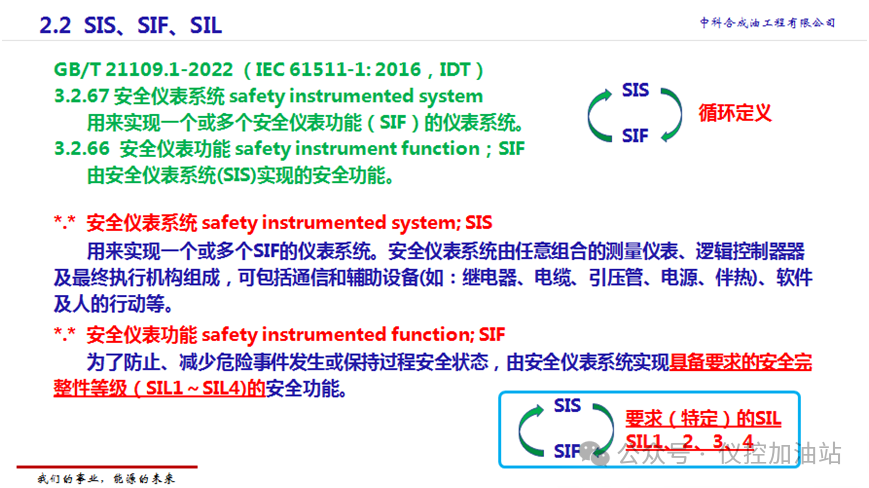

GB/T 21109.1-2022 （IEC 61511-1: 2016，IDT）
GB/T 21109.1-2022 过程工业领域安全仪表系统的功能安全 第1部分：框架、定义、系统、硬件和应用编程要求
3.2.67 安全仪表系统 safety instrumented system
用来实现一个或多个安全仪表功能（SIF）的仪表系统。
3.2.66安全仪表功能 safety instrument function；SIF
由安全仪表系统(SIS)实现的安全功能。
学习记录：

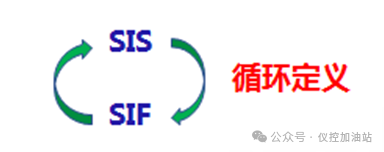

以上定义形成了一定程度的循环定义。
GB/T 21109.1-2022 （IEC 61511-1: 2016，IDT）
3.2.66 安全仪表功能 safety instrumented function；SIF
由安全仪表系统(SIS)实现的安全功能。
注：SIF设计用来达到一个要求的SIL，SIL由其他参与降低相同风险的保护层决定。
学习记录：
SIF有特定的SIL，SIL的SIL由SIL定级确定。
GB/T 21109.1-2022 （IEC 61511-1: 2016，IDT）
3.2.69 安全完整性等级 safety integrity level；SIL
为规定SIS应达到的安全完整性要求而分配给SIF的离散等级(4个等级中的一个)。
注1：SIL等级越高,期望的PFDavg越低,或者导致危险事件的危险失效平均频率越低。
注2：目标失效量和SIL间的关系见表4和表5。
注3：SIL4是安全完整性的最高等级,SIL1是最低等级。
注4：此定义和GB/T20438.4—2017中的定义有差别,从而反应过程领域术语中的差异。
学习记录：
SIL等级有且仅有4个等级，从高到低分别是SIL4、SIL3、SIL2、SIL1。
SILa和SIL0不属于安全完整性等级，即不属于SIL等级。
一个联锁要成为SIF，必须具备SIL等级，也就是应具备SIL4、SIL3、SIL2、SIL1中的一个。SILa和SIL0的联锁不属于SIF。
安全关键 safety critical related
包括安全关键测量变量（测量仪表）和安全关键动作（最终执行机构）。
安全关键测量变量（测量仪表）指的是该变量（测量仪表）是发现工艺不安全状态必不可少的变量（测量仪表），只有该变量的检测才能确定发现工艺不安全状态。
安全关键动作（最终执行机构）指的是该动作（最终执行机构）是将工艺过程转入安全状态必不可少的动作（最终执行机构），只有该动作的执行才能将工艺过程转入安全状态。
非安全关键 non-safety critical related
包括非安全关键测量变量（测量仪表）和非安全关键动作（最终执行机构）。
非安全关键测量变量（测量仪表）指的是该变量（测量仪表）不是发现工艺不安全状态必不可少的变量（测量仪表），该变量没有被检测并不影响安全关键测量变量（测量仪表）可独立确定发现工艺不安全状态。
非安全关键动作（最终执行机构）指的是该动作（最终执行机构）不是将工艺过程转入安全状态必不可少的动作（最终执行机构），该动作没有被执行并不影响安全关键动作（最终执行机构）可独立将工艺过程转入安全状态。

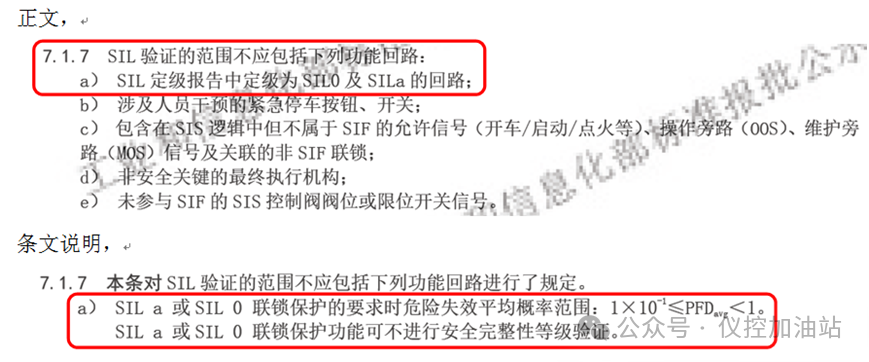

SH/T 3225-2024 石油化工安全仪表系统安全完整性等级设计规范（报批稿，住建部网站公示版）

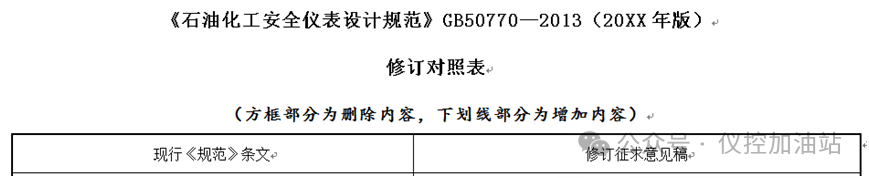

GB/T 50770-2013 石油化工安全仪表系统设计规范（2023年版，局部修订，住建部网站公示版）
