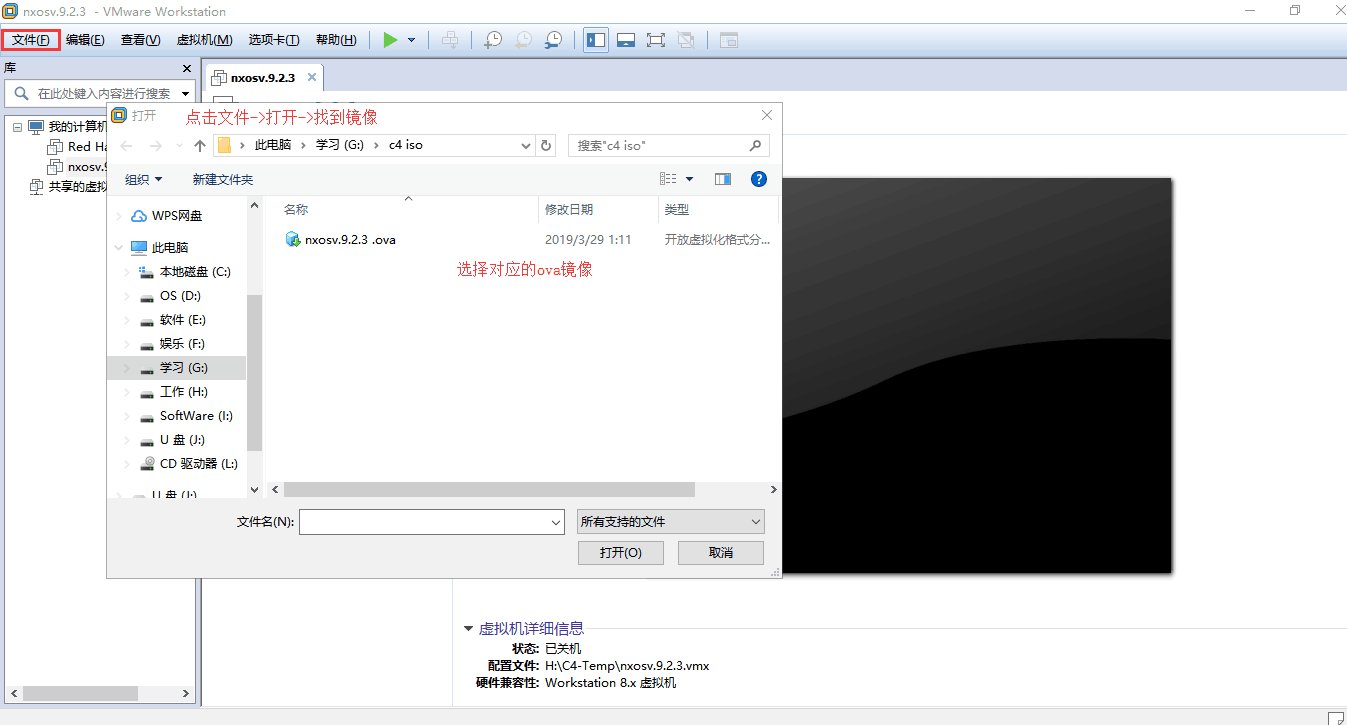

打开vmware workstation，导入对应的ova文件

CD/DVD(IDE) 自动检测

PAOP，自动加载配置（通过光盘加载）
在这里插入图片描述
讯享网

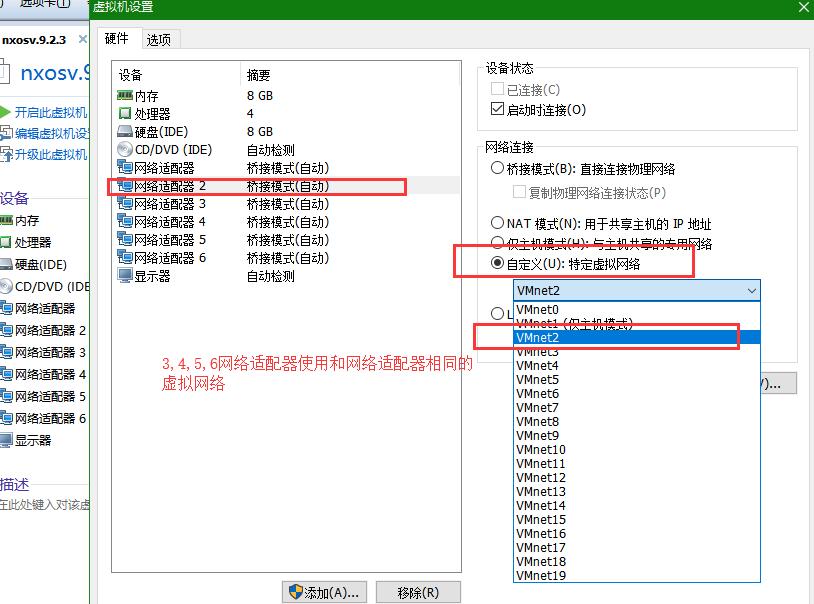

网络适配器

第一个是管理接口，其他都是数据接口，建议管理口和数据口分离
管理口用的是桥接模式，数据口使用的是自定义虚拟网络
这里选择VMnet2
在这里插入图片描述

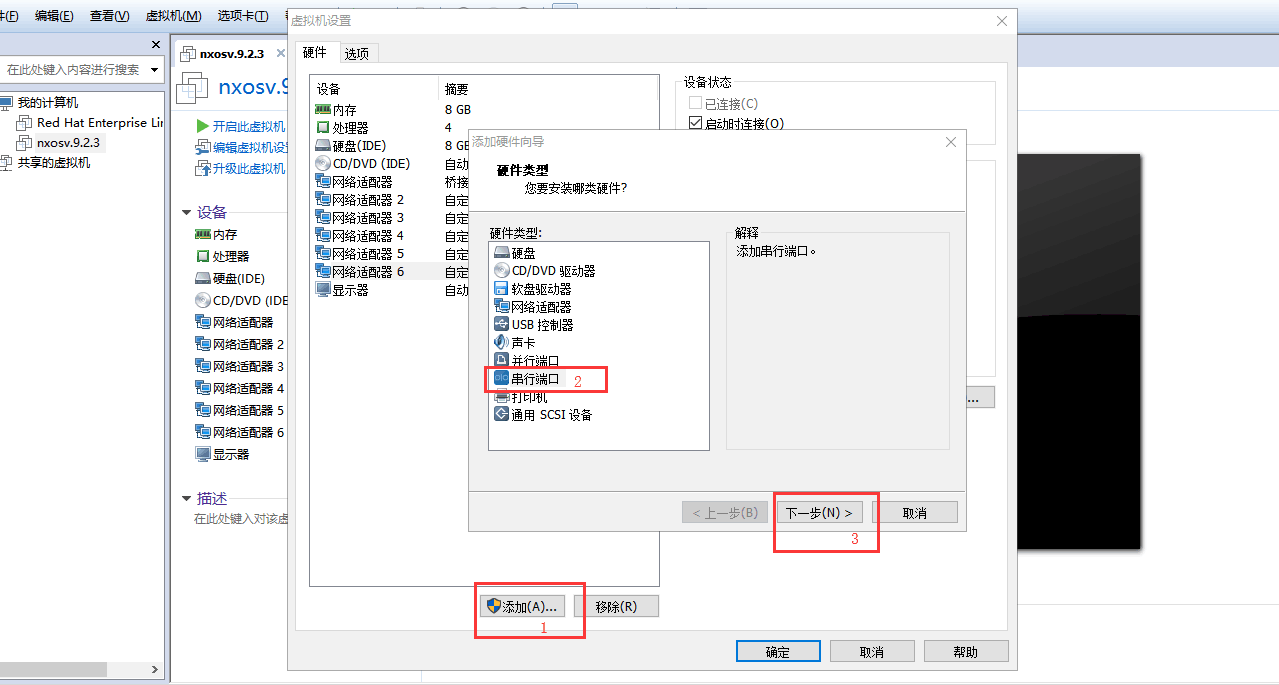

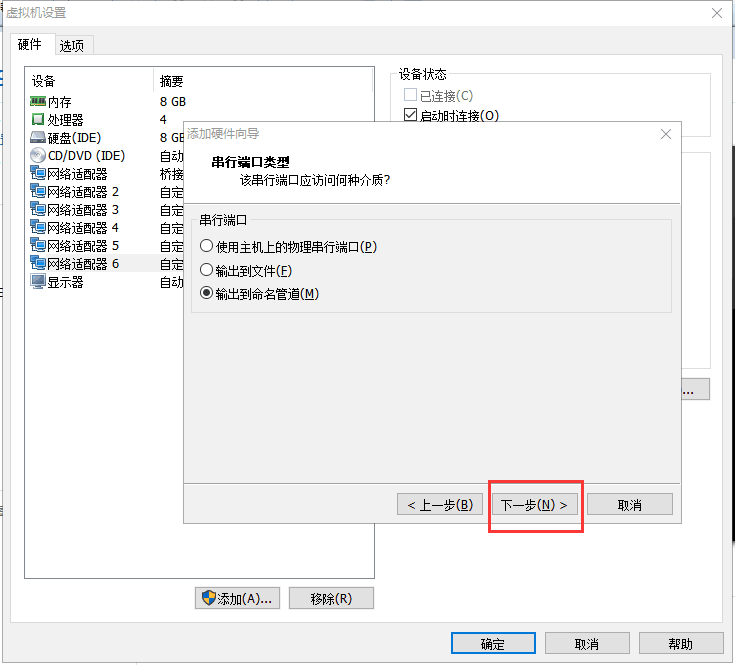

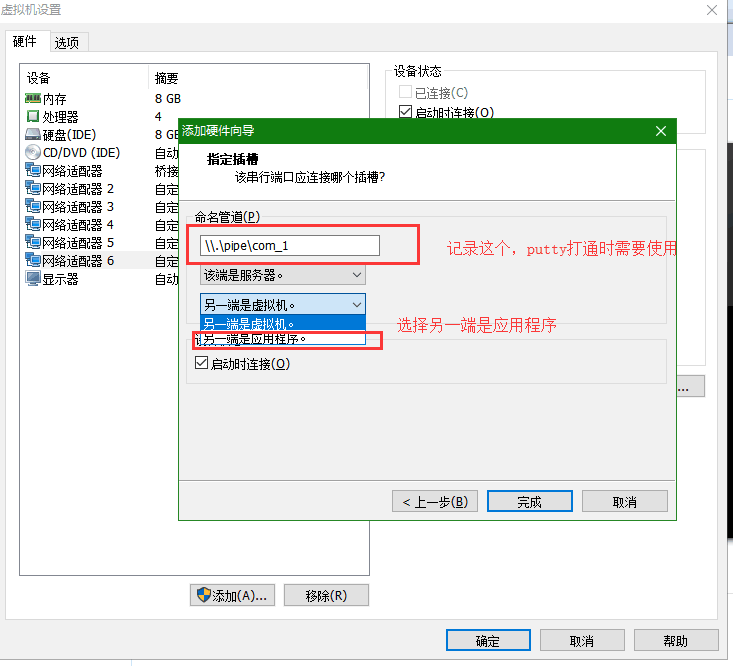

最关键的是要添加一个串行端口，否则无法对nexus9000v进行管理。而且一定要将串行端口输出到命名管道。

步骤一
步骤二
步骤三
第四步

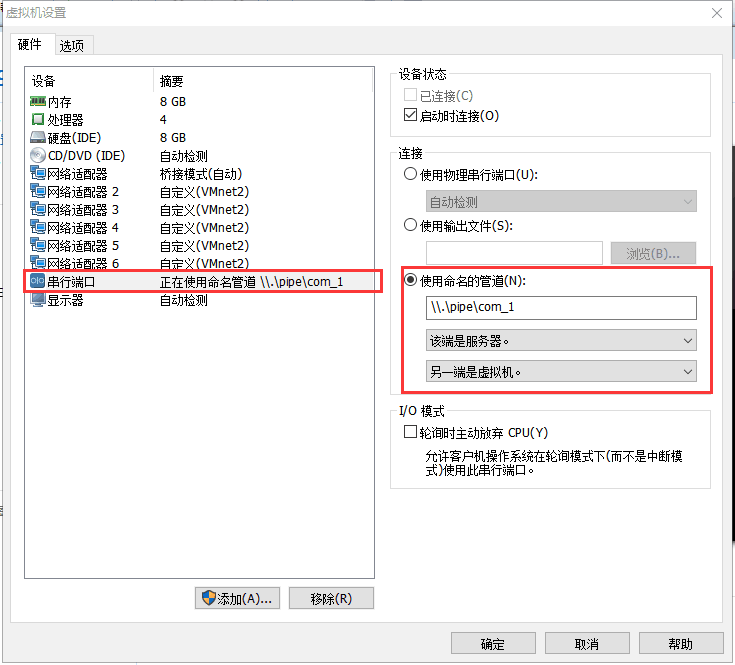

点击完成之后的结果如下所示：

点击开启虚拟机

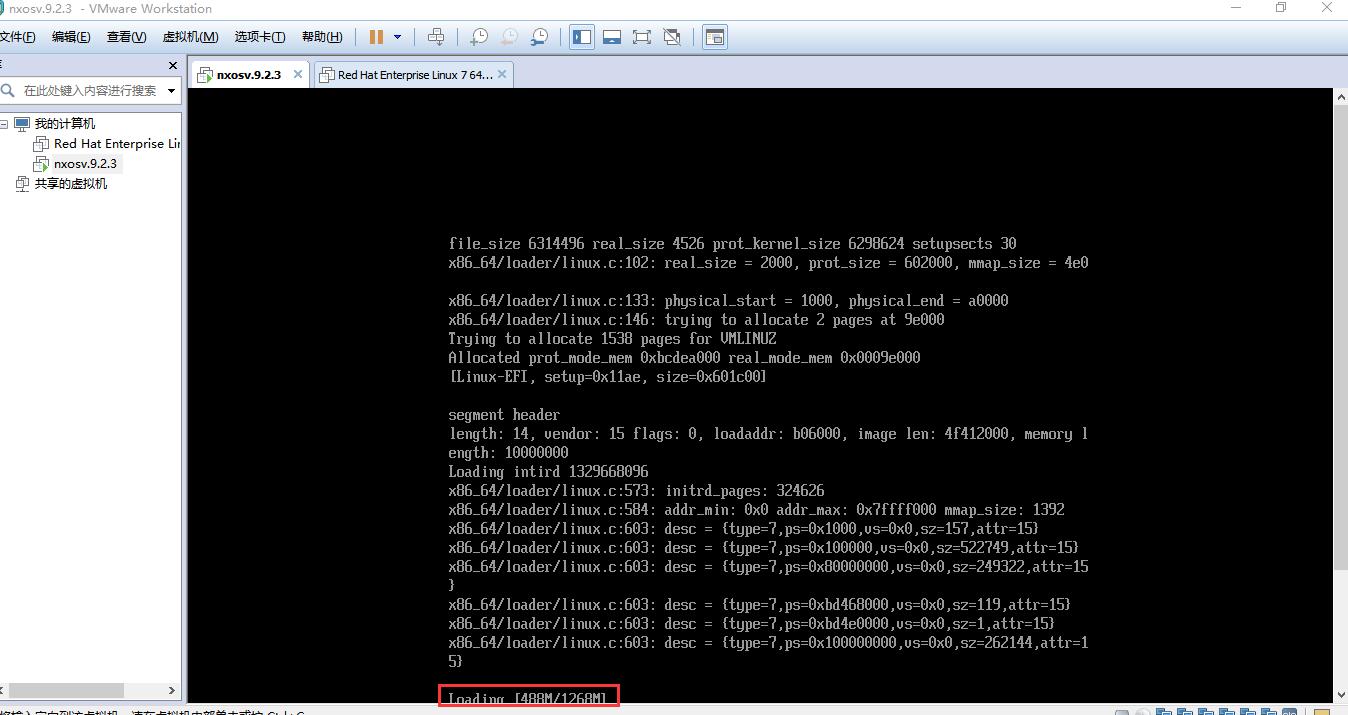

进入加载镜像的界面
在这里插入图片描述

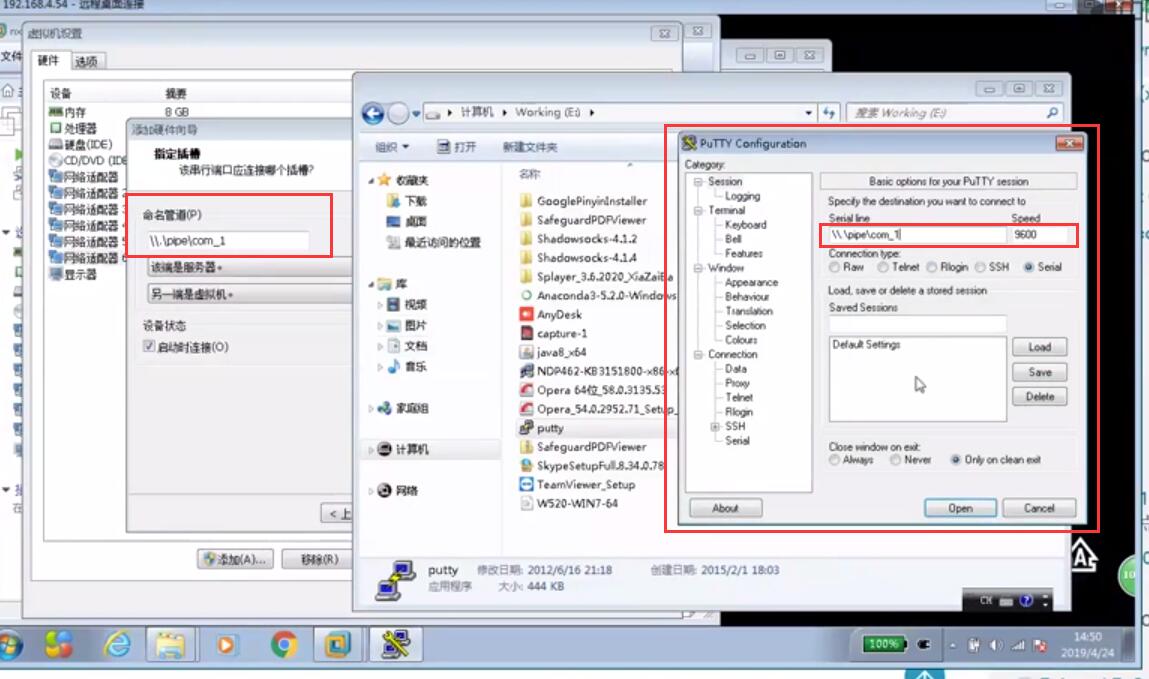

打开putty

使用串口连接的方式，speed默认就是9600，另外在Serial line输入之前配置的管道名称，点击open,打开进入putty的配置9kv预配置界面。

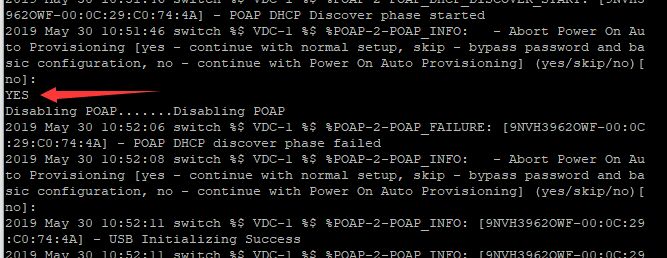

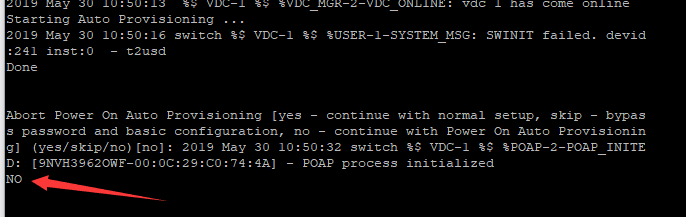

9kv默认是paop启动。需要果断停止paop的行为。
注意，如果ova镜像中进入了loader>，那么需要输入boot n9000-dk9.6.1.2.I1.1.bin加载bin文件，对应的版本需要修改。版本可以在loader>dir进行查看。

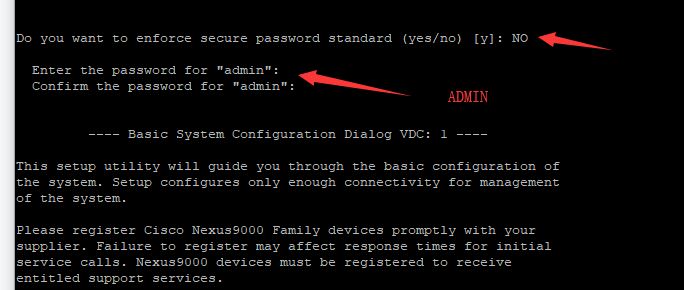

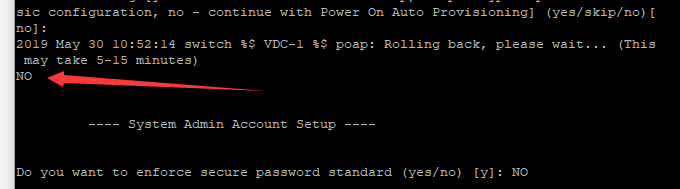

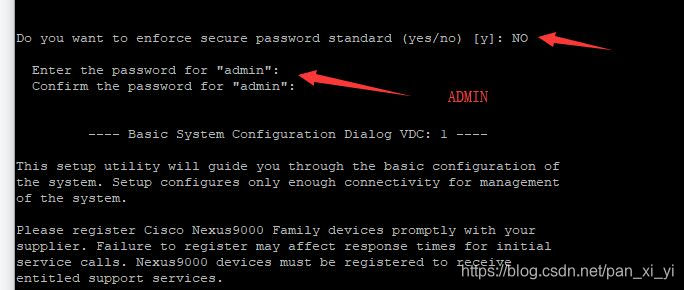

以下几步需要注意。
第一
在这里插入图片描述
第二

第三
在这里插入图片描述

第四
在这里插入图片描述

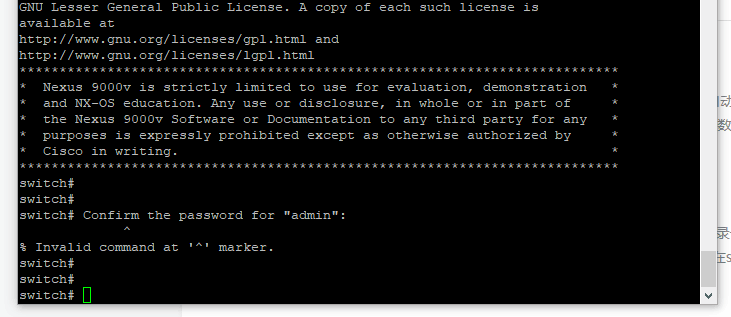

最终进入以下界面，进行配置相关地址信息。

配置管理口以及ip地址。根据虚拟网卡的分配地址进行配置（最后一位改变即可）。

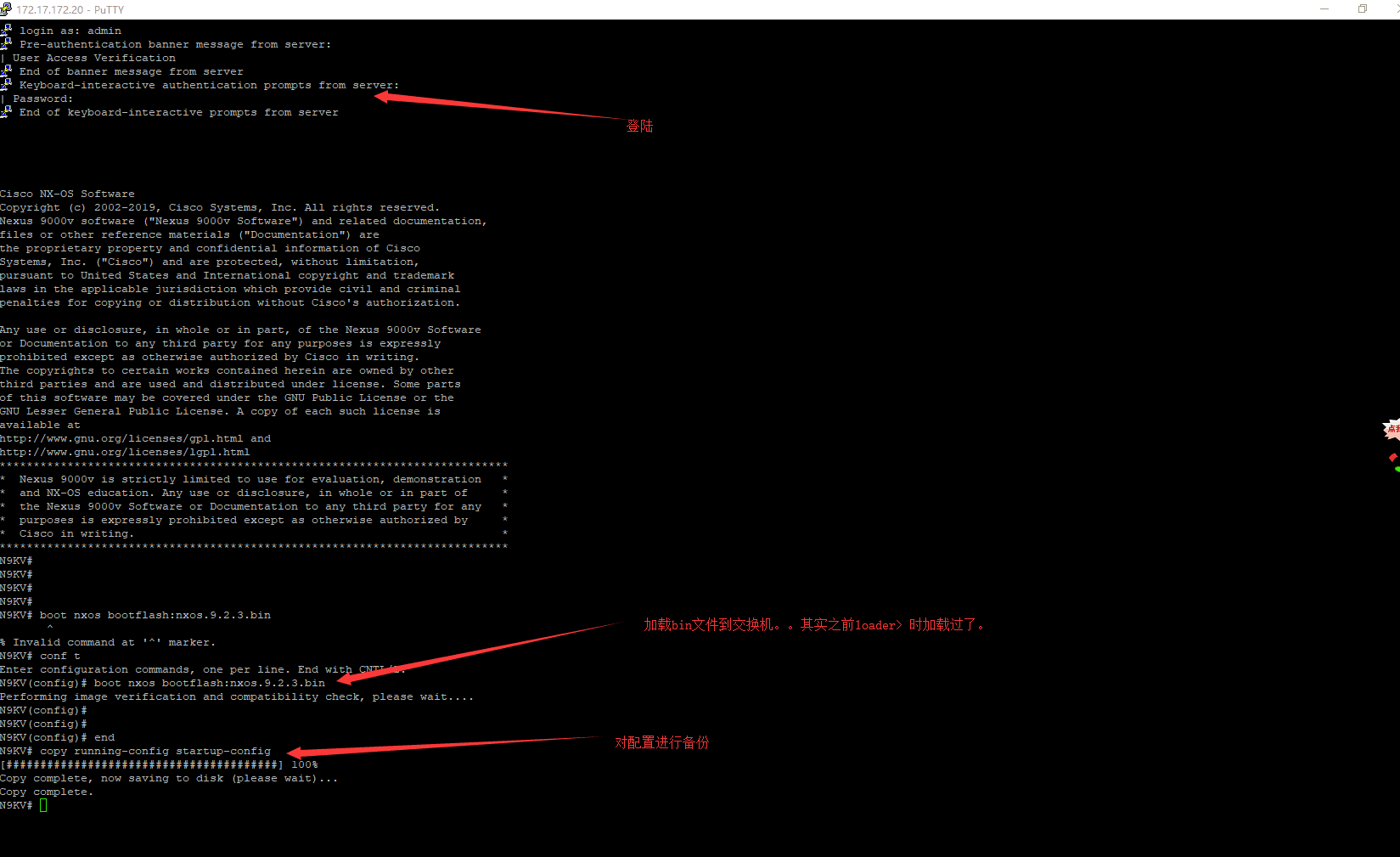

然后可以关闭putty的console（管理口）界面，使用ssh的方式登陆。
事实上并不能使用这个登陆。。。。因为没有配好对应的ip地址。
使用dhcp的方式配置ip地址，比较方便，和物理机的网段一致。

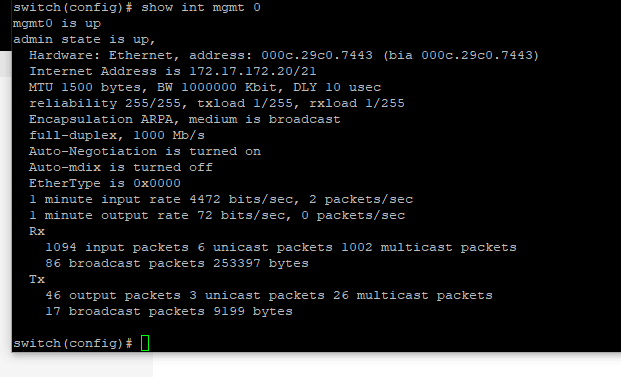

进入上图中对应的IP地址配置的地方，然后输入ip add dhcp即可。
在这里插入图片描述

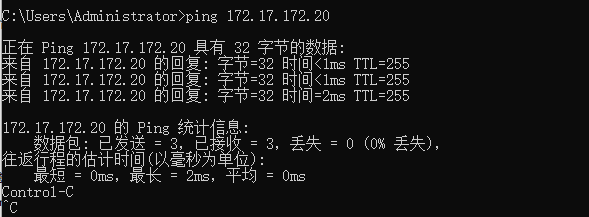

如果配置好之后，查看配置信息有对应的ip，我们可以在物理机上进行ping该ip，如果可ping通，那么就可以使用ssh方式进行连接了。
