1.OTDR测试原理
OTDR 是 Optical Time Domain Reflectometer 的英文缩写 ,即光时域反射仪。它应用于各种光通信网络的测试 ,包括测试光纤传输系统中的接头损耗、光纤的距离、链路损耗、光纤衰减 ,定位断点和端点 ,测试反射值和回波损耗 ,建立事件点与地标的相对关系 ,建立数据文件、数据存档并打印。
其测试原理是:首先在激光器中加脉冲调制 ,经过可以分离发射光与接收光的光方向耦合器 ,将测试光送往测量对象的光传输线路。由于瑞利散射的作用 ,从光纤各部分(包括光纤的不均匀性、光连接器、光纤接头、光纤的故障或断点) 返回的后向散射光就会在屏幕的时基上显示出连续的信号 ,即近处先而远处后 ,其强度与各点传输光功率成比例。显然 ,经光耦合器将反向散射光进行分离接收 ,令横轴以距离的形式与后向散射光到达的时间顺序相对应 ,令纵轴以 dB 表示散射光的强度并在屏幕上显示出来 , 这样就可以在横轴上将光脉冲往返时间换成光纤长度的刻度 ,直接用于观察沿整个光纤线路传输光功率的变化状态

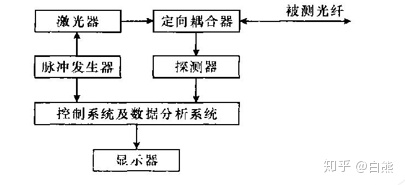

2.OTDR组成部分
