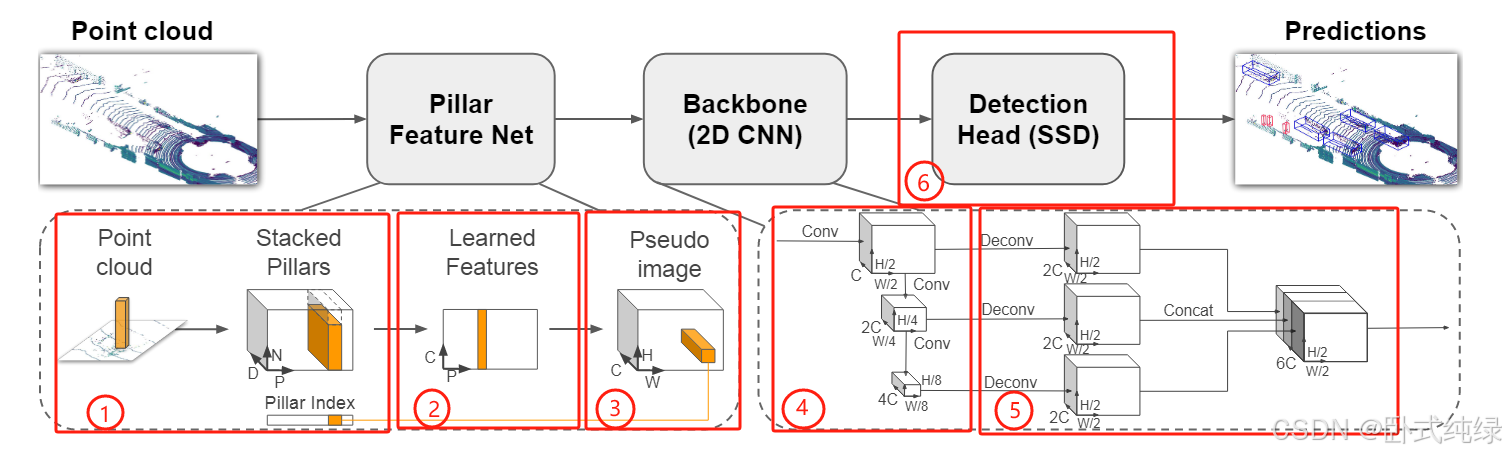

PointPillars 是一个来自工业界的模型，整体的思想是基于图片的处理框架，直接将点云从俯视图的视角划分为一个个的立方柱体（Pillars），从而构成了伪图片数据，然后再使用2D检测框架进行特征提取和预测得到检测框，从而使得该模型在速度和精度都达到了一个很好的平衡。 PointPillars 的网络结构如图1.1所示。

代码存放于 mmdetection3d/config/_base_/datasets/kitti-3d-3class.py

代码全文如下：

讯享网

以下是分部分解读：

这里是kitti数据集的配置，其中数据类型是kitti的数据集（kittiDataset）、数据根目录在data/kitti、类别名称为“行人、骑行者、汽车”、第四行为点云范围、输入形式为激光雷达【未使用相机视觉】、metainfo是元信息，确定了类别名称。

讯享网

这里是kitti_dbinfos_train.pkl标注文件的读取，data_root定义数据存放的目录、info_path定义信息的路径。

在train_dataloader中定义了数据加载部分的信息，其中Batch_size（批处理大小）设置为6（即一次性处理6位数据），num_workers定义了工作区间的大小为4。

data_root定义数据集的路径、ann_file定义标注文件的路径、data_prefix定义点云文件的路径、pipeline这里用于定义train_pipeline负责读取点云文件和标注文件以及一些数据增强的操作。

train_pipeline定义如下：

讯享网

第一个dict字典用于读取点云文件，第二个dict用于读取标注文件，第三到第九个dict用于点云数据的增强，最后一个dict将点云数据进行打包。

在val_dataloader和test_dataloader中的pipeline都以test_pipeline赋值，下面看test_pipeline定义：

一共三个字典定义，第一个dict用于读取点云文件，第二个dict用于点云数据的增强，第三个dict将点云数据进行打包。

代码路径：mmdetection3d/config/_base_/models/pointpillars_hv_secfpn_kitti.py，全部代码：

讯享网

该代码对应了Pointpillars网络架构的六个步骤：

讯享网

这一部分对应步骤1，Det3DDataPreprocessor。3D数据的预处理，主要将点云数据进行体素化。

原始点云是三维的，具有（x，y，z）三个坐标轴的坐标，这一步将三维空间中的点云沿着z轴的方向离散到x-y平面上均匀分布的网格中，形成了一组pillars（也就是柱状体），并拥有相对应的索引向量（图中对应的pillar index），引入索引向量之后可以解决点云无序性的问题。需要注意的是：这里pillar是在z轴方向上具有无限范围空间的体素（体积像素 voxel），故而不需要超参数控制z反向的融合/合并。

此时原始点云中的点由三维（x，y，z）扩展成九维（x,y,z,r,xc,yc,zc,xp,yp）,其中xyz仍然是空间中的xyz轴坐标，r表示该点的反射强度（reflection），下标c表示该点到整个pillar中所有点的算术平均值的距离，即，x0表示每个点原始的坐标值；下标p表示该点距离pillar中心xy的偏移量。

由于点云的稀疏性，绝大部分的pillar中都是空的，并且非空的pillar中通常也就只有几个点，而作者采用了非常巧妙的方法解决这个问题：通过加强每一个样本（P）中非空pillars的数量和每一个pillar（N）中点数的限制，构造了一个（D，P，N）的密集向量用于减少稀疏性。【即P为样本中非空pillars数量、N为每个pillar中点的数量、D为维度】pillar中点数大于N则随机采样，反之则使用零进行填充来限制点数的数量。

讯享网

这一块对应步骤二，pillarFeatureNet。主要用于提取体素特征、体素编码。

将1中生成的pillars采用简易版的PointNet，对于每一个点使用线性层，接下来是BatchNorm和Relu，生成规格为（C，P，N）的向量，之后再对N个通道进行最大池化操作（maxpooling）生成一个规格为（C，P）的输出向量。线性层可以表示为跨向量的1x1卷积故而可以实现高效率的计算。此时对N个点进行最大池化用于代表整个pillar的信息。

这里对应步骤3,将提取特征的点云形成伪图像。

将1中生成的索引和2中得到的规格为（C,P）的输出向量进行特征向量融合，形成伪图像。

即（P,C）+Pillar_index ——> （H,W,C），得到的是一个通道数位C的伪图像，从而可以使用最经典的图像网络进行处理。H和W分别代表图像的宽度和高度。

讯享网

这一块对应步骤4，主要使用2D bcakbone提取伪图像的特征用于步骤5。

这一块对应步骤5，使用的事SecondFPN结构进行多尺度特征融合。

主干网络有两个子网络：一个自上而下的网络以越来越小的空间分辨率生成特征，第二个网络执行以上采样以及自上而下特征的串联。最终输出的特征将用于检测头的3D边界框的预测。

自顶向下的网络可以用一系列块Block（S，L，F）表征，每个块以步长S（相对于输入伪图像测量）运行，每个块有L个3x3 2D conv层（卷积层）和F个输出通道，每个输出通道后都跟着一个BatchNorm和ReLU。层内第一个卷积步幅为用于确保该快在接受到步幅为的输入blob之后以步幅运行，块中后续卷积的步幅均为1。而最终输出特征是来自不同步长的所有特征的串联。

讯享网

最后这一块对应步骤6，主要使用Anchor3Dhead预测边界框。sizes数组记录了三种anchor，分别为预测的三种类别：行人、骑行者和汽车。loss_cls中分类预测使用的FocalLoss。边界框预测使用的SmoothL1Loss、角度二分类预测使用CrossEntropyLoss【未使用sigmoid作为激活函数，权重为0.2】。

这里定义了模型在训练中采取的策略，assigner中一共三个字典，分别定义了行人、骑行者和汽车三种预测类别的预测框和真实框进行匹配，然后基于匹配预测真值。

讯享网

最后是模型在测试中采用的策略。最后的max_num表示的是测试的时候对NMS的操作，最终只保留50个预测框。

代码存放路径：mmdetection3d/configs/_base_/schedules/cyclic-40e.py，代码如下：

开头的lr表示Learning rate，用于初始化学习率。一共有40个epoch，即运行40轮。

讯享网

这里是优化器的设置。

这里对学习率调度器进行设置，可以看到在前16个epoch中，学习率从0增加到lr*10，而在后24个epoch中，学习率从lr*10下降到lr*1e*-4。

在train_cfg中设置了max_epoch为40，即最大运行轮数为40。

代码存放路径：mmdetection3d/config/_base_/default_runtime.py，代码如下：

讯享网

在default_hooks中主要对默认hook进行设置。

存放路径： mmdetection3d/mmdet3d/datasets/kitti_dataset.py，重点关注kittidataset：

重点解读数据处理的部分：

讯享网

if self.modality['use_lidar']:

首先判断是否采用激光雷达，这里为True故进入第一个if选择结构。

if 'plane' in info:

接着判断原始数据info中是否使用了plane（轨道信息），这里为True故进入第二个if选择结构

plane = np.array(info['plane'])

之后通过np.array（info.[‘plane’]）将列表info转换成Numpy数组plane；

lidar2cam = np.array(info['images']['CAM2']['lidar2cam'], dtype=np.float32)

将列表 转换成numpy数组 ；

reverse = np.linalg.inv(lidar2cam)

将Numpy数组lidar2cam进行矩阵求逆得到reverse数组；

(plane_norm_cam, plane_off_cam) = (plane[:3], -plane[:3] * plane[3])

通过Numpy数组plane得到两个新的数组plane_norm_cam和 plane_off_cam；

plane_norm_lidar =

                    (reverse[:3, :3] @ plane_norm_cam[:, None])[:, 0]

再接下来，通过numpy数组 reverse 的与numpy数组 plane_norm_cam的 矩阵相乘得到一个numpy数组 ，然后再通过索引 [:, 0]取出第0列的数据组成一个新的numpy数组plane_norm_lidar ；

plane_off_lidar = (

                    reverse[:3, :3] @ plane_off_cam[:, None][:, 0] +

                    reverse[:3, 3])

通过numpy数组 reverse 的 与numpy数组 plane_off_cam的  矩阵相乘得到一个numpy数组。 ，然后再通过索引 [:, 0]取出第0列的数据组成一个新的numpy数组，再加上numpy数组 reverse 取出第3列的前3个组成的数组，最终得到一个新的numpy数组 plane_off_lidar；

plane_lidar = np.zeros_like(plane_norm_lidar, shape=(4, ))

创建一个形状为 (4, )，类型与  相同的全 0 的numpy数组 ；

plane_lidar[:3] = plane_norm_lidar

通过 plane_norm_lidar  来设置 plane_lidar 的前3个值；

plane_lidar[3] = -plane_norm_lidar.T @ plane_off_lidar

通过负的 plane_off_lidar 转置矩阵  与 plane_norm_lidar  进行矩阵相乘得到的 来设置 plane_lidar 的第4个值；

else:

                plane_lidar = None

此处如果我们的 ，所以进入 else 选择结构，将  设置为 None；

info['plane'] = plane_lidar

通过前面得到的  来重新设置 ；

if self.load_type == 'fov_image_based' and self.load_eval_anns:

            info['instances'] = info['cam_instances'][self.default_cam_key]

这里我们的  ，if 条件不成立，所以跳过后面的语句；

info = super().parse_data_info(info)

调用基类 Det3DDataset 的  初始化 info 的其它数据。

首先还是，所以进入第一个 if 选择结构；接下来将  设置为 info添加新字段 info添加新字段 ； ，if 条件不成立，所以跳过后面的语句； ，if 条件不成立，所以跳过后面的语句； ，if not 条件成立，所以进入后面的语句；调用派生类 KittiDataset 的  初始化 info[‘ann_info’]；

调用基类 Det3DDataset 的  初始化 ann_info；

首先设置一个字典 ；再通过 ，info[‘instances’]是一个字典组成的列表，每个字典包含单个实例的所有标注信息。 ，if 条件不成立，所以跳过 if 后面的语句，进入 else 后面的语句；通过 ；接下来将 ；

之后进入 for 循环，这里以  进行举例，其它的字段以此类推；

• 通过
•  ，if 条件不成立，所以跳过 if 后面的语句；
•  ，if 条件成立，所以进入 if 后面的语句；
• 通过 ；
•  ，if 条件不成立，所以跳过 if 后面的语句；
•  ，if 条件成立，所以进入 if 后面的语句；
• 通过 ；
• 在；

遍历完整个 for 循环后，最终得到的

接下来，在 ；

进入 for 循环，；

•  ，if 条件成立，所以进入 if 后面的语句；
• 通过 ；
• 将 ，更新前后的值如下图所示；

遍历完整个 for 循环，由于这里第一张图片中只有一个人存在，因此重要 ；最后返回得到的 ann_info 给前面调用的函数中；

之后还会再次返回KittiDataset的parse_ann_info()函数和基类Det3DDataset的parse_ann_info函数中，详细细节可以参考这篇博客：（三）PointPillars论文的MMDetection3D代码解读——数据处理篇_pointpillars代码-CSDN博客
