我们可以使用 pyplot 中的 subplot() 和 subplots() 方法来绘制多个子图。

subpot() 方法在绘图时需要指定位置，subplots() 方法可以一次生成多个，在调用时只需要调用生成对象的 ax 即可。

subplot(nrows, ncols, index, kwargs)
subplot(pos, kwargs)
subplot(kwargs)
subplot(ax)

讯享网

以上函数将整个绘图区域分成 nrows 行和 ncols 列，然后从左到右，从上到下的顺序对每个子区域进行编号 1…N ，左上的子区域的编号为 1、右下的区域编号为 N，编号可以通过参数 index 来设置。

设置 numRows ＝ 1，numCols ＝ 2，就是将图表绘制成 1x2 的图片区域, 对应的坐标为：

讯享网(1, 1), (1, 2)

plotNum ＝ 1, 表示的坐标为(1, 1), 即第一行第一列的子图。

plotNum ＝ 2, 表示的坐标为(1, 2), 即第一行第二列的子图。

import matplotlib.pyplot as pltimport numpy as np
#plot 1:xpoints = np.array([0, 6])ypoints = np.array([0, 100])
plt.subplot(1, 2, 1)plt.plot(xpoints,ypoints)plt.title(“plot 1”)
#plot 2:x = np.array([1, 2, 3, 4])y = np.array([1, 4, 9, 16])
plt.subplot(1, 2, 2)plt.plot(x,y)plt.title(“plot 2”)
plt.suptitle(“RUNOOB subplot Test”)plt.show()

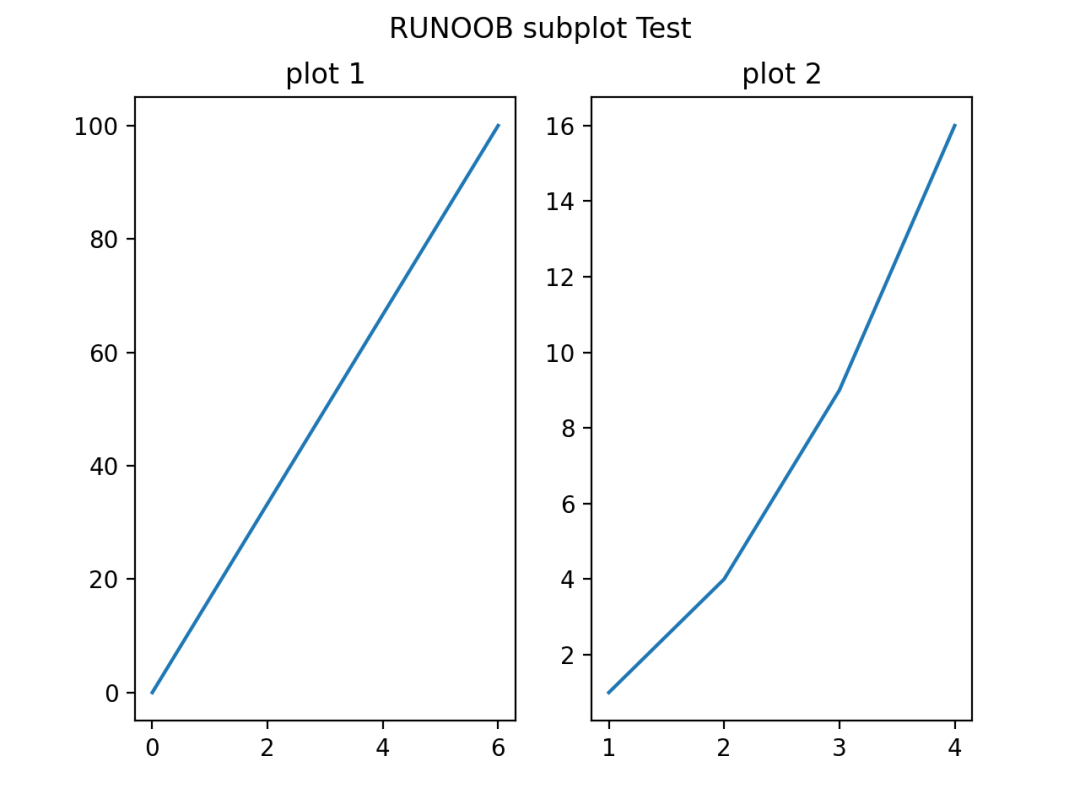

显示结果如下：

讯享网

设置 numRows ＝ 2，numCols ＝ 2，就是将图表绘制成 2x2 的图片区域, 对应的坐标为：

讯享网(1, 1), (1, 2)(2, 1), (2, 2)

plotNum ＝ 1, 表示的坐标为(1, 1), 即第一行第一列的子图。

plotNum ＝ 2, 表示的坐标为(1, 2), 即第一行第二列的子图。

plotNum ＝ 3, 表示的坐标为(2, 1), 即第二行第一列的子图。

plotNum ＝ 4, 表示的坐标为(2, 2), 即第二行第二列的子图。

import matplotlib.pyplot as pltimport numpy as np
#plot 1:x = np.array([0, 6])y = np.array([0, 100])
plt.subplot(2, 2, 1)plt.plot(x,y)plt.title(“plot 1”)
#plot 2:x = np.array([1, 2, 3, 4])y = np.array([1, 4, 9, 16])
plt.subplot(2, 2, 2)plt.plot(x,y)plt.title(“plot 2”)
#plot 3:x = np.array([1, 2, 3, 4])y = np.array([3, 5, 7, 9])
plt.subplot(2, 2, 3)plt.plot(x,y)plt.title(“plot 3”)
#plot 4:x = np.array([1, 2, 3, 4])y = np.array([4, 5, 6, 7])
plt.subplot(2, 2, 4)plt.plot(x,y)plt.title(“plot 4”)
plt.suptitle(“RUNOOB subplot Test”)plt.show()

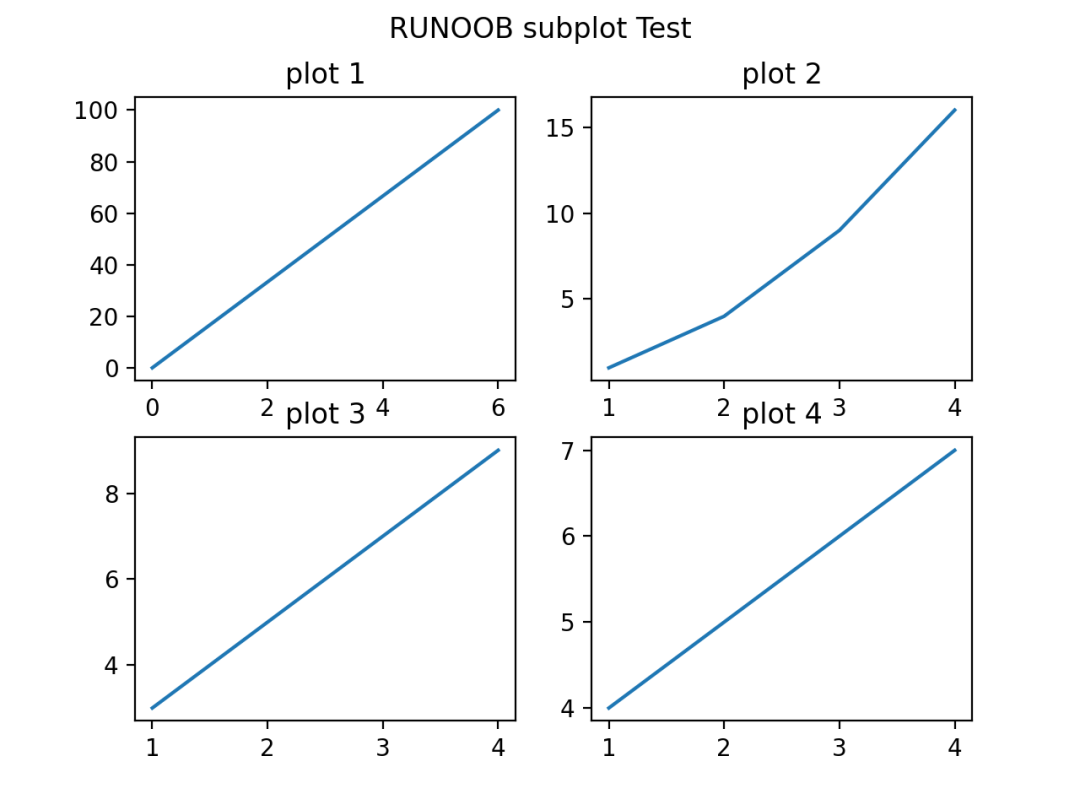

显示结果如下：

subplots() 方法语法格式如下：

讯享网matplotlib.pyplot.subplots(nrows=1, ncols=1, *, sharex=False, sharey=False, squeeze=True, subplot_kw=None, gridspec_kw=None, fig_kw)

参数说明：

nrows：默认为 1，设置图表的行数。
ncols：默认为 1，设置图表的列数。
sharex、sharey：设置 x、y 轴是否共享属性，默认为 false，可设置为 ‘none’、’all’、’row’ 或 ‘col’。False 或 none 每个子图的 x 轴或 y 轴都是独立的，True 或 ‘all’：所有子图共享 x 轴或 y 轴，’row’ 设置每个子图行共享一个 x 轴或 y 轴，’col’：设置每个子图列共享一个 x 轴或 y 轴。
squeeze：布尔值，默认为 True，表示额外的维度从返回的 Axes(轴)对象中挤出，对于 N*1 或 1*N 个子图，返回一个 1 维数组，对于 N*M，N>1 和 M>1 返回一个 2 维数组。如果设置为 False，则不进行挤压操作，返回一个元素为 Axes 实例的2维数组，即使它最终是1x1。
subplot_kw：可选，字典类型。把字典的关键字传递给 add_subplot() 来创建每个子图。
gridspec_kw：可选，字典类型。把字典的关键字传递给 GridSpec 构造函数创建子图放在网格里(grid)。
fig_kw：把详细的关键字参数传给 figure() 函数。

import matplotlib.pyplot as pltimport numpy as np
# 创建一些测试数据 – 图1x = np.linspace(0, 2*np.pi, 400)y = np.sin(x2)
# 创建一个画像和子图 – 图2fig, ax = plt.subplots()ax.plot(x, y)ax.set_title(‘Simple plot’)
# 创建两个子图 – 图3f, (ax1, ax2) = plt.subplots(1, 2, sharey=True)ax1.plot(x, y)ax1.set_title(‘Sharing Y axis’)ax2.scatter(x, y)
# 创建四个子图 – 图4fig, axs = plt.subplots(2, 2, subplot_kw=dict(projection=“polar”))axs[0, 0].plot(x, y)axs[1, 1].scatter(x, y)
# 共享 x 轴plt.subplots(2, 2, sharex=‘col’)
# 共享 y 轴plt.subplots(2, 2, sharey=‘row’)
# 共享 x 轴和 y 轴plt.subplots(2, 2, sharex=‘all’, sharey=‘all’)
# 这个也是共享 x 轴和 y 轴plt.subplots(2, 2, sharex=True, sharey=True)
# 创建10 张图，已经存在的则删除fig, ax = plt.subplots(num=10, clear=True)
plt.show()

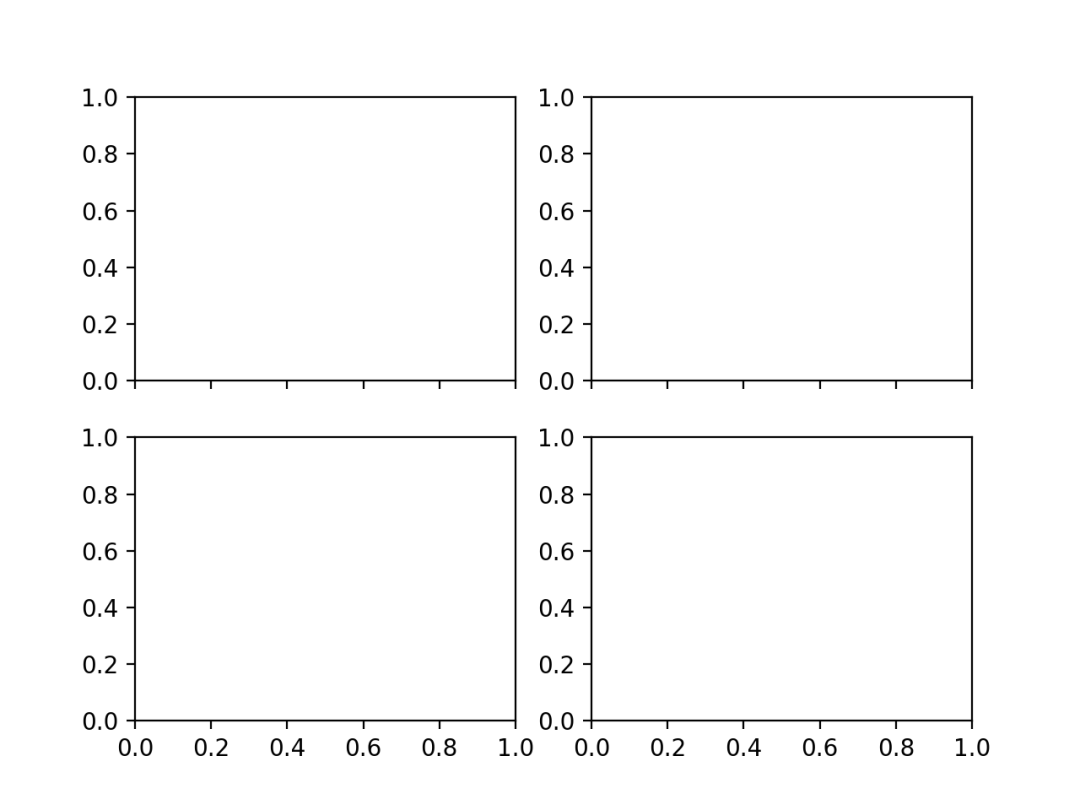

部分图表显示结果如下：

图1

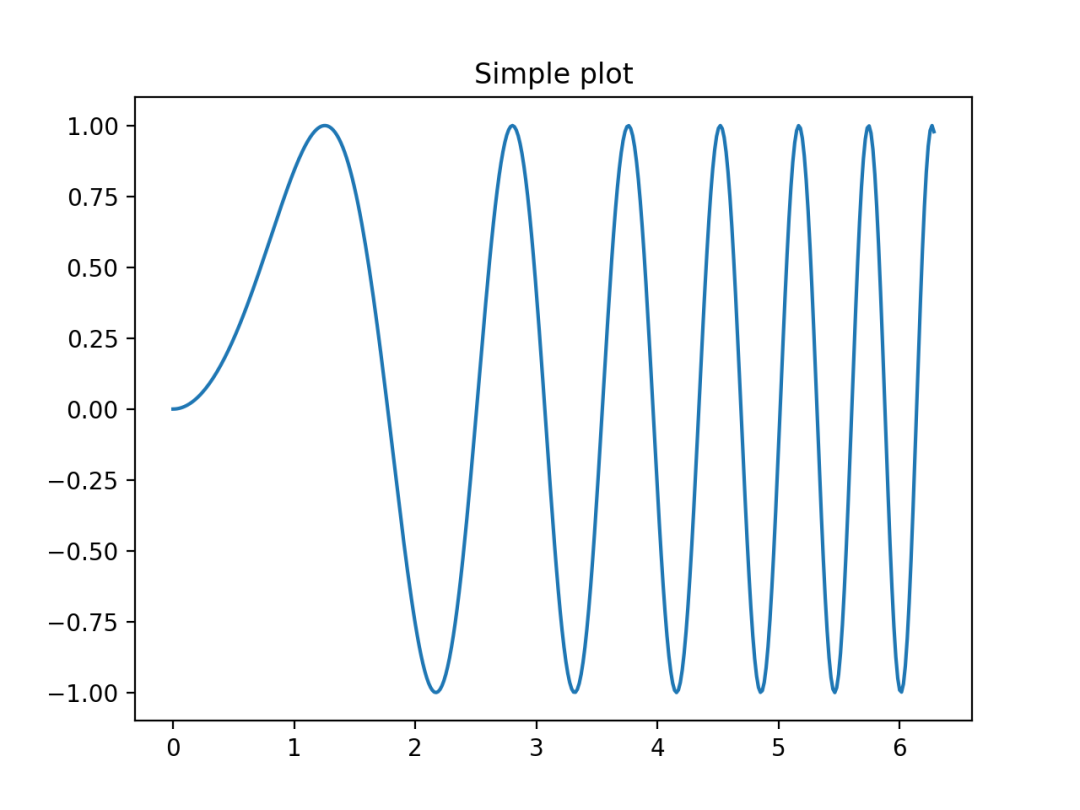

图2

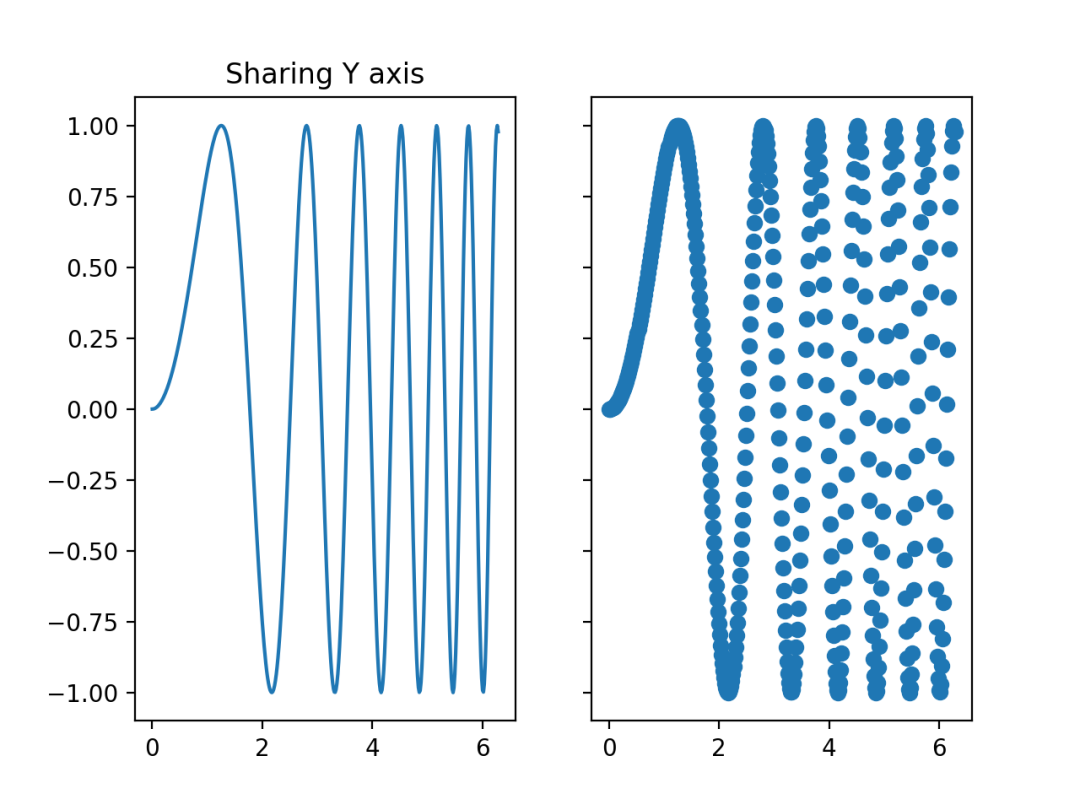

图3

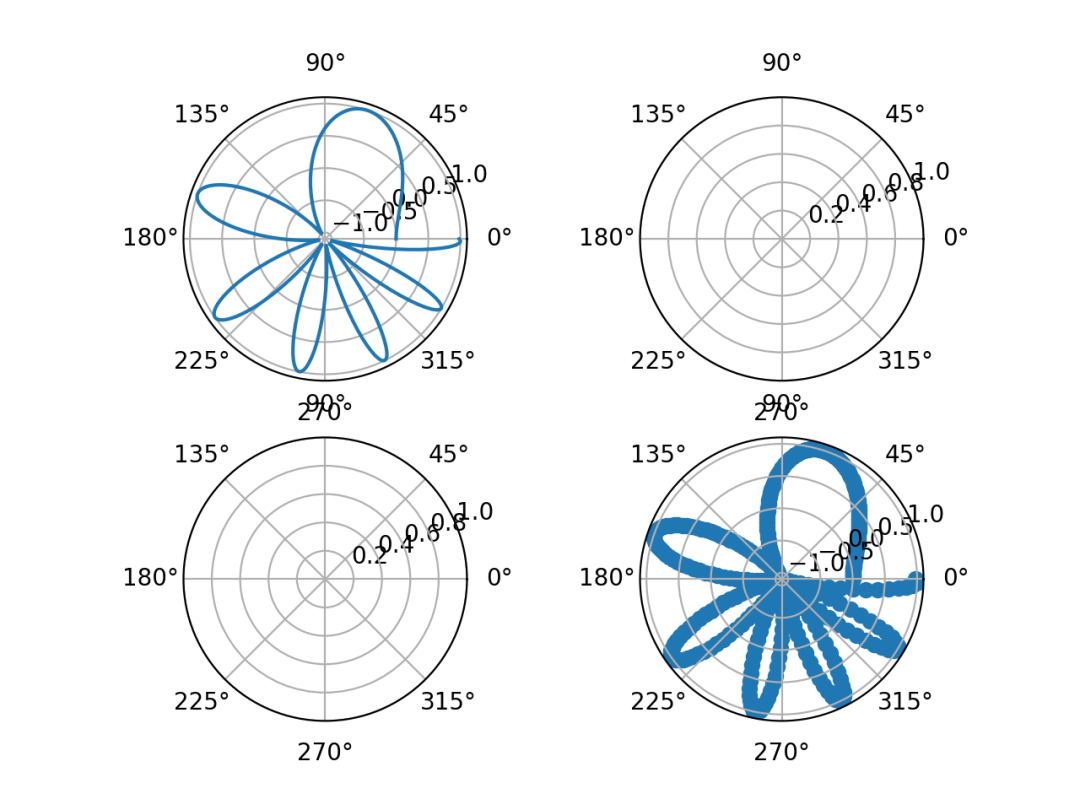

图4
