首先是关于新建的步骤：
新建工程—>新建原理图（新建之后就保存）—>新建PCB(新建之后就保存），到此基本的新建过程已完成。如果在绘制的过程中会用到元器件库以及PCB库中没有的元件，那就还需要新建原理图库和PCB元件库。
其次是关于自己画元器件的一些细节：
第一步当然是绘制原理图，注意是元器件的原理图，与整个电路的电路原理图还是有区别的，举个自己画板子的例子说明一下
讯享网

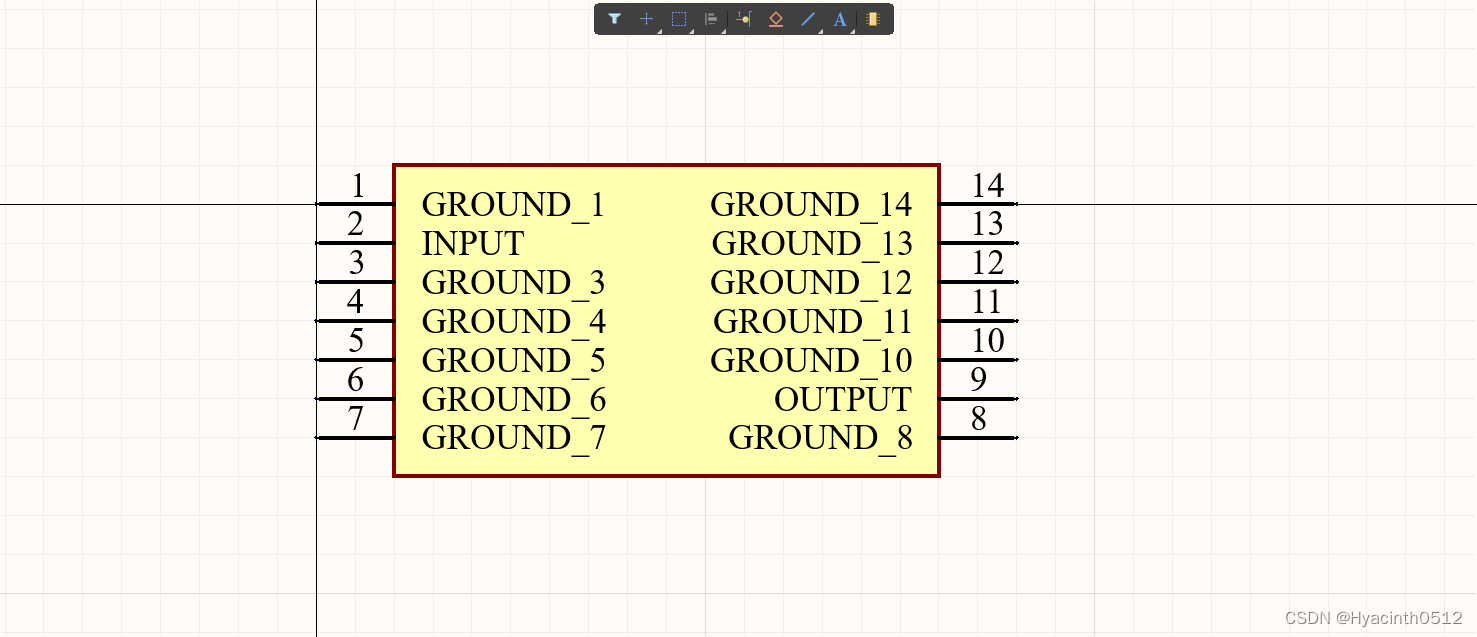

这个就是我在新建的xxx.SchLib文件中画的一个滤波器的原理图，绘制过程中是不用考虑元器件的电气性能的，只要能展现出各个引脚的功能即可。
在画好元器件的原理图之后，第二步给它配上相应的封装，如果没有封装，在进行电路原理图更新到PCB的过程中就会报错。同样给出上图对应的封装例子供大家参考

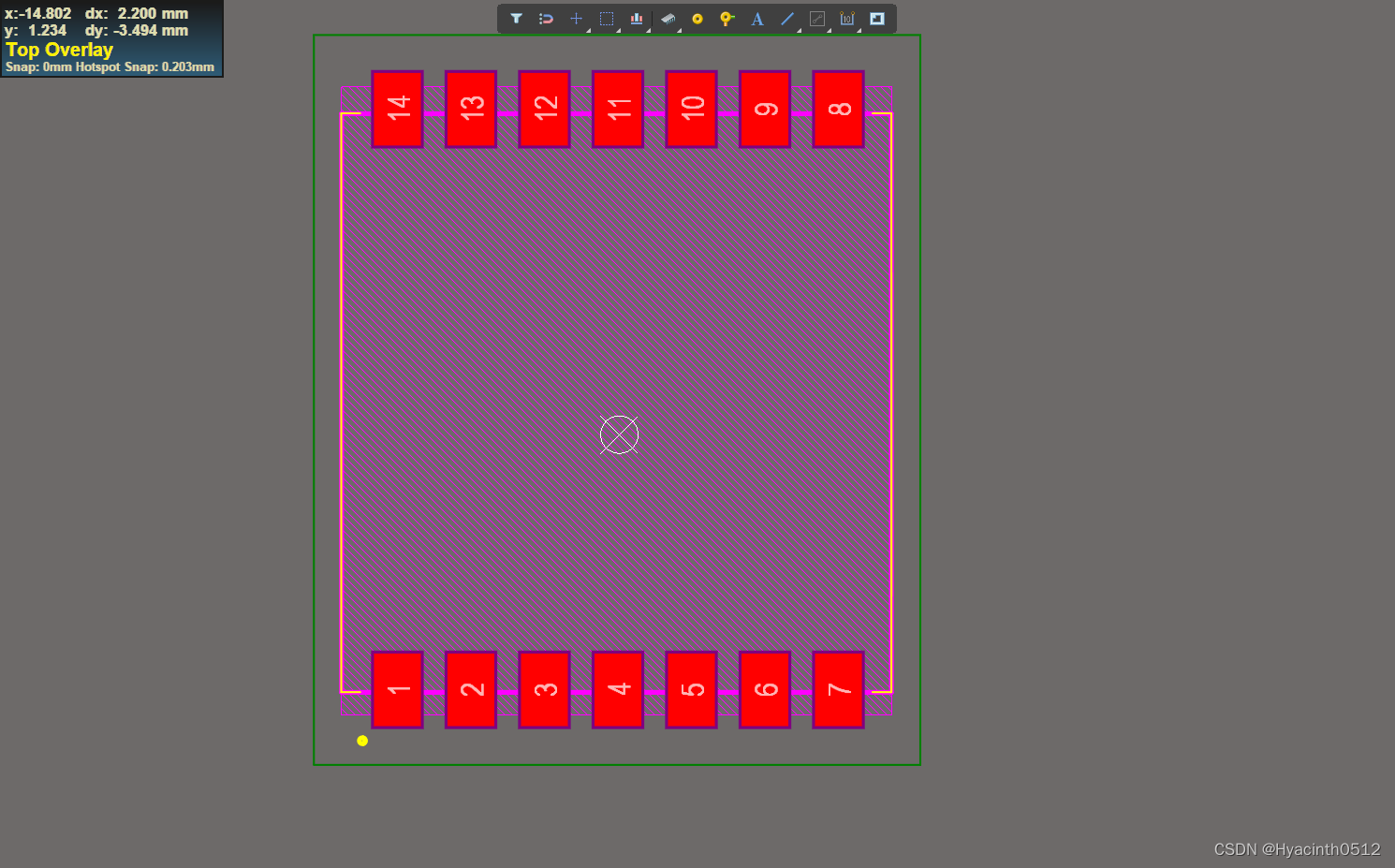

这张图就是在xxx.PcbLib中画的与上图滤波器对应的PCB封装。在画PCB封装的过程中，需要按照元器件的Datasheet上给出的引脚数据，包括焊盘之间横向纵向的间距，焊盘的大小以及元器件的尺寸来绘制。绘制之后用快捷键Ctrl+M来测量焊盘之间的距离，以确定是否和数据手册吻合。如果需要放置多个等间距的焊盘时，可以用粘贴阵列的方式快速完成，我当时参考的方法是这个https://www.pianshen.com/article// 放链接在这方便大家查找；
最后一步自然就是如何将原理图库和PCB元件库对应起来，在绘制电路原理图时调用这个元器件就可以看到它的封装形式。步骤很简单：
1、将原理图库和PCB的元件库起相同的名字，方便之后的配对工作；

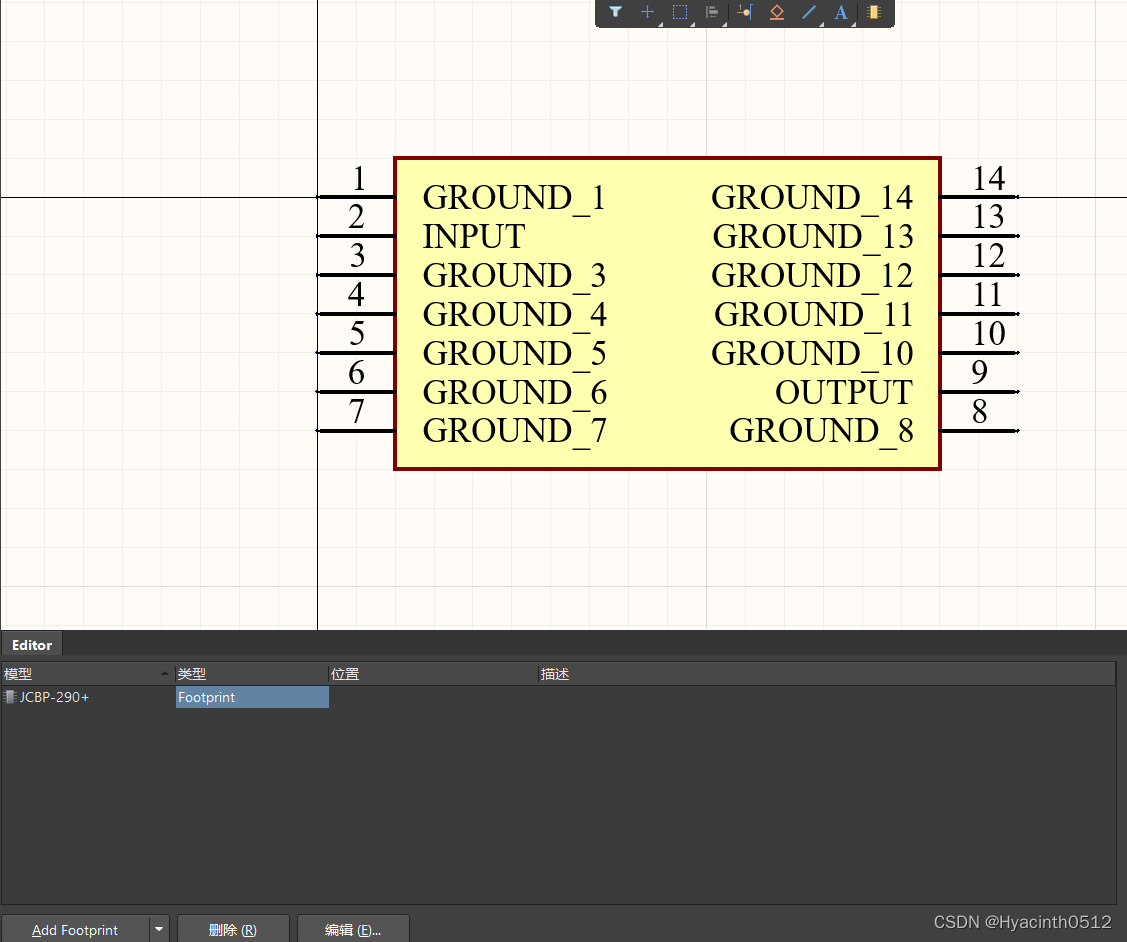

2、在xxx.SchLib文件中找到Editor界面(一般就在下方）

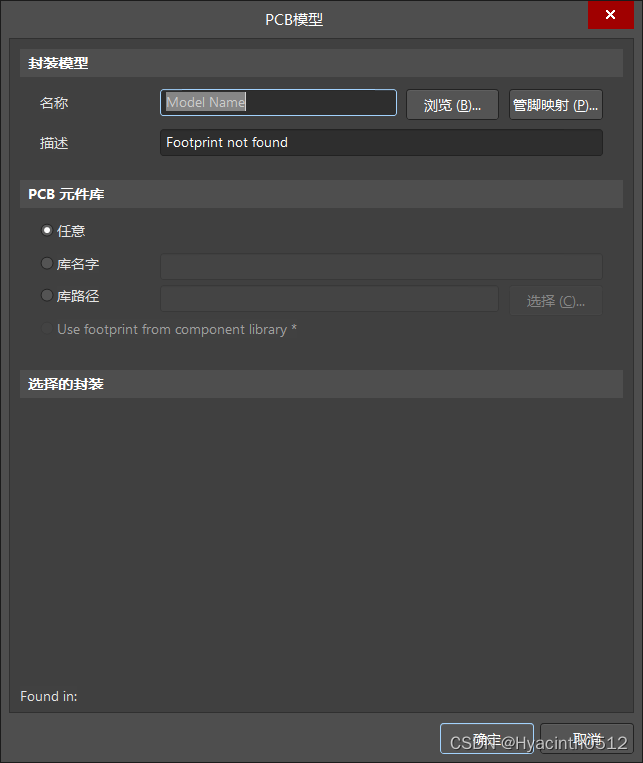

之后点击Add Footprint会出现这个对话框

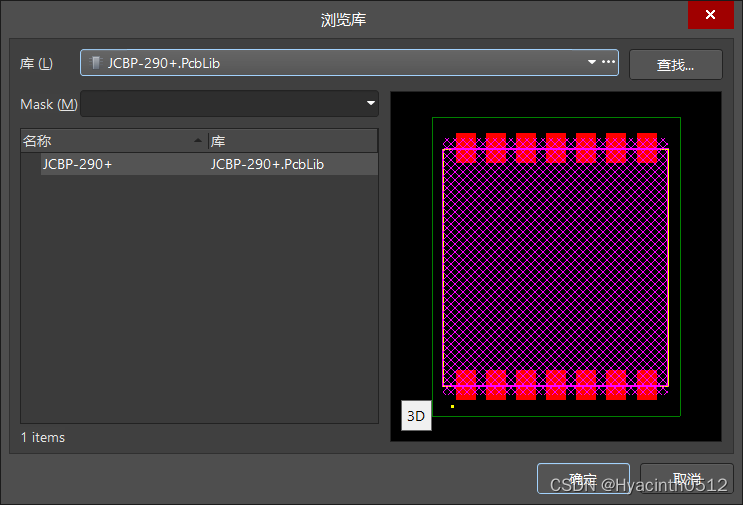

然后再选择图中的浏览选项，输入自己绘制的PCB元器件库的名称，就能找到对应的封装啦，如下图所示
PS：如果在这里没有找到自己画的PCB元件库，那就是说明没有将库导入进去，这时候就需要完成一个导入库的操作。

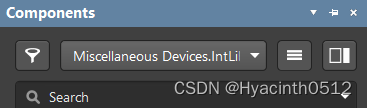

1、点击components界面

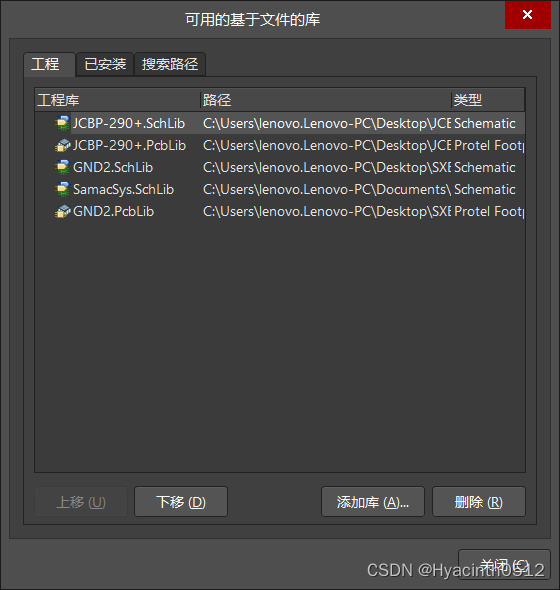

点击operations（三条杠的那个）选择“File-based Libraries Preferences"会出现这个界面
然后点击添加库，将绘制的xxx.PcbLib文件导入即可
3、之后就重回Add Footprint那一步继续操作就没有问题啦。

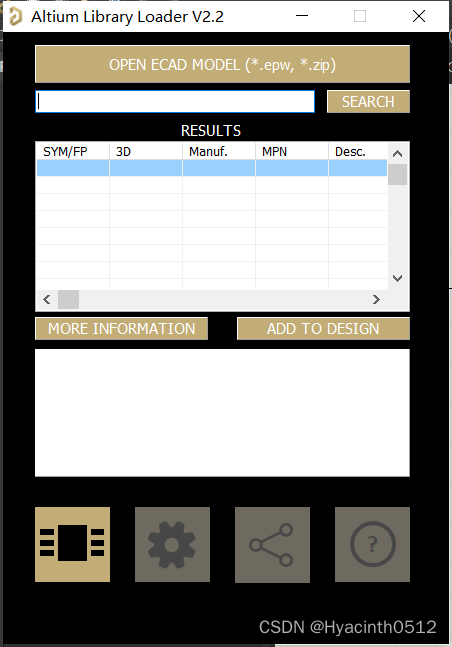

基本上在画板子的过程中大家都不是很喜欢画元器件的封装，所以能有现成的当然是最好啦!分享两个我经常用的方法：一个就是在立创商城上查找，如果有的话可以直接导出成适用AD的版本。不过有一点需要注意的是从立创上导出的是原理图和PCB文件，不是库文件，所以在用的时候还需要加一步将他们转换成库文件，之后就可以正常使用啦。第二个就是安装Altium Library loader，下载setup软件之后直接安装，安装成功之后打开AD就能用啦
使用时也很简单，直接输入型号找自己想要的封装，之后点击ADD TO DESIGN就行。需要注意的是这个软件生成的对应库也是需要从components界面导入的，不然会找不到元器件在哪。从这里生成的库的名字是SamacSys.PCcbLib以及SamacSys.SchLib，这两个都需要导入。
因为才接触了两周多的时间，有些深一点的东西也不太懂，在这里也就是总结了一下这两周的所学，如果有任何问题希望大家能多多给我指正，我们一起进步！
