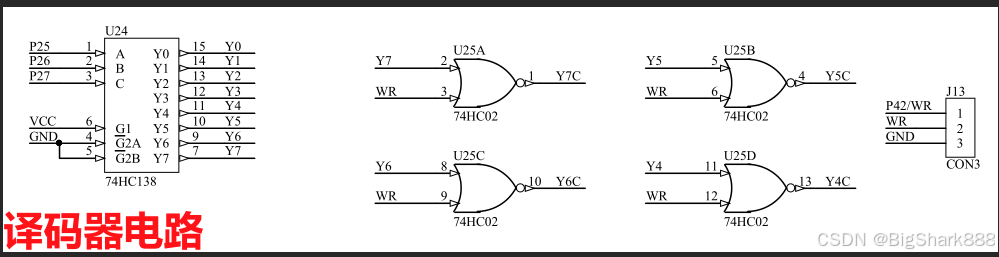

对于硬件的控制，要结合板子上面的器件，打开原理图,发现LED、数码管、蜂鸣器、继电器、都不是直连的单片机而是通过一些逻辑芯片来控制的，空着上面几个外设发现，一共用到了P0的全部IO口以及P25,P26,P27,其中 P25,P26,P27控制外设的选中，而P0-P7进行写数据，P25 P26 P27 通过74HC138译码器，来完成三个IO口出现八种状态的效果 即000、001、010、011、100、101、110、111.（0-7)。

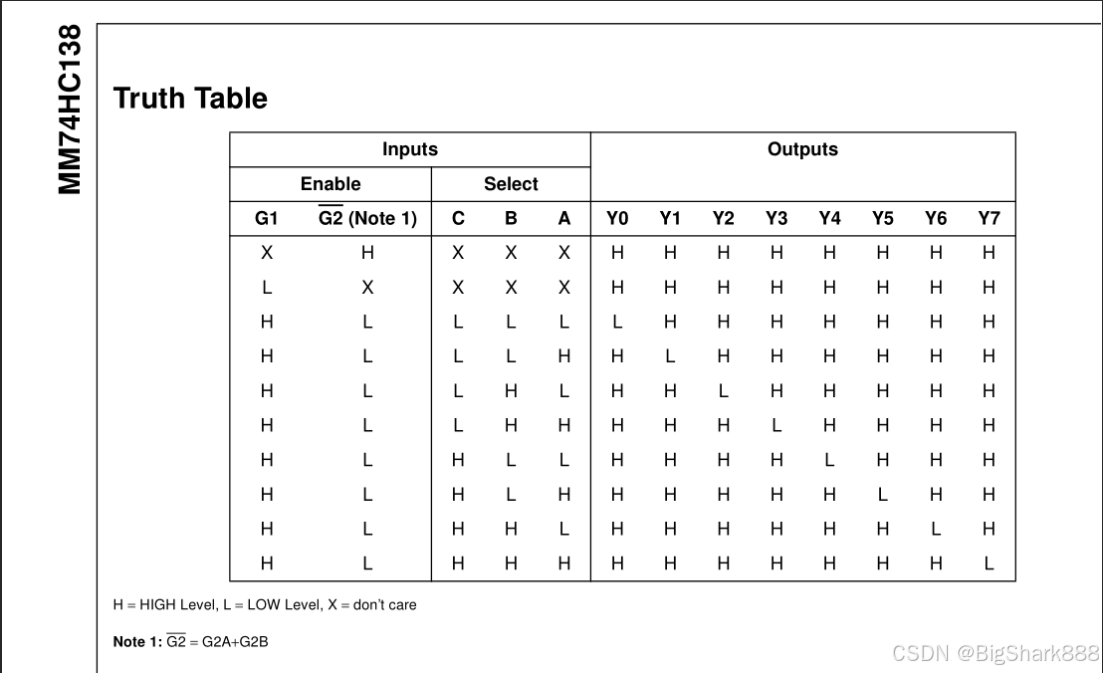

根据数据手册可知选中哪个哪个输出低电平

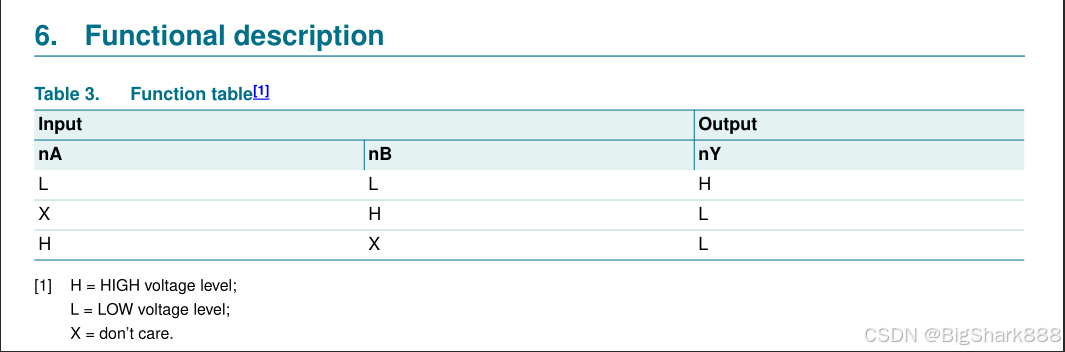

接着往下走，发现接的是74HC02，根据数据手册发现这是一个或非门

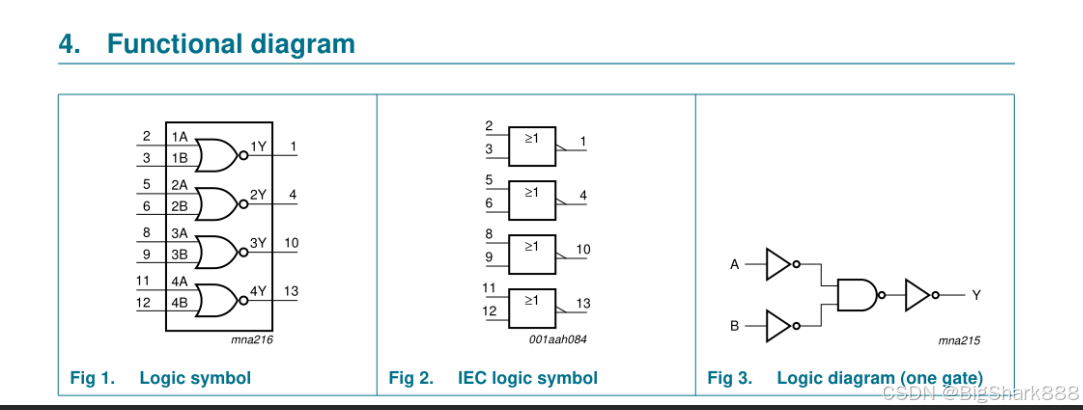

与非门的构成：
其逻辑如下图：

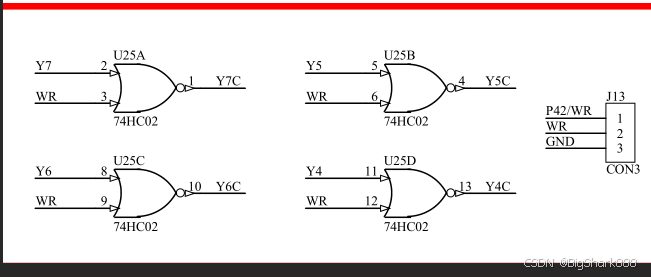

发现只有两边同时输入低电平才会输出高电平，再看板子上 的接线：
观察板子发现一端接的是刚才的74HC138的输出，一端是WR，而WR用跳线帽和GND相连接，可知如果74HC138选通某一路，则该路通过74HC02输出高电平。
再接着74HC02接的是

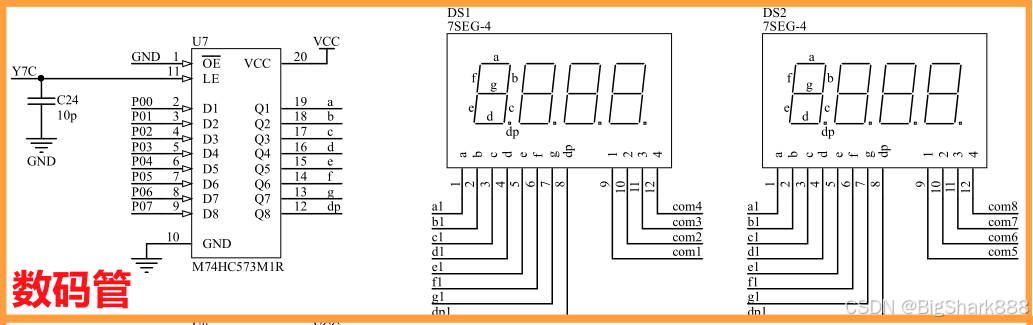

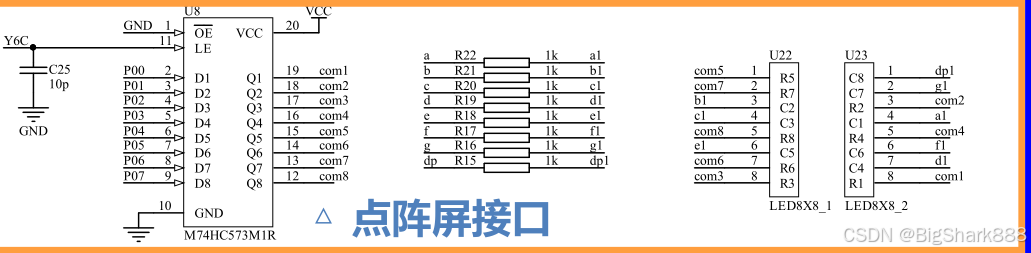

这四个外设，但并不是直接连接的，而是接了一个74HC573锁存器，阅读数据手册，查看7.functional description
OE为低电平时工作，LE高电平时 D=Q，
LE为低电平时 D与Q无关；
由此我们可以用8个IO口干16个IO口需要干的活，
对于 上面 四个外设，我们一一介绍。

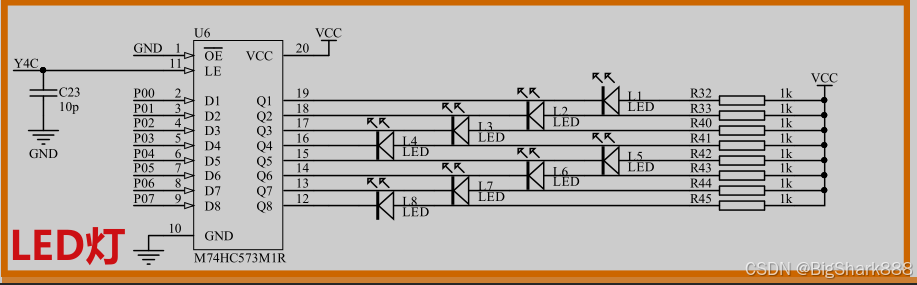

LED :先看他和单片机的连接 P0-P7 ---74HC573 --LED--VCC
我们可以通过P0-P7输出低电平让LED亮，输出高电平让LED灭，但是仅仅通过P0口还不行，P0口经过了74HC573锁存器，我们需要控制74HC573锁存器来控制IO口与LED的连接，
再看74HC573与单片机的连接（因为我们控制外设都是要通过IO口控制的），P25,P26,P27 --- 74HC138 ---74HC02 --74HC573 ,根据上面的分析可知，我们需要选通74HC573对应的那一路，即Y4
Y4对应的是4，对应P27,P26,P25(从左到右，高位到低位)的100，
如果我们控制P2的话，那就是 1000 0000(x：不干预其它位)对应16进制为0x80,给P2赋值0X80即可选通Y4, Y4通过74HC02输出高电平Y4C,Y4C连接74HC573的LE，LE=1，即开启了IO口和LED的连接，这时可以 通过P0口控制LED了。但是我们发现 了一个问题，就是如果直接给P2口赋值0X080的话，会干扰到其它5bit的，我们想到用|来给某一位赋1的话其它位的值不会改变（例如IE2 |=0X04），用&给某一位赋0的时候其它bit的值不会改变（例如：AUXR&=0XFE）.但是我们现在要赋值的是3bit，也就是既有0又有1，单一的用&或者|是不行的，所以我们先进行&保持其它位不变，让P27,P26,P25全部为0（相当于复位，且0选通的
p2data是我们要写的数据；
最后根据上面的分析可知，要控制LED，
先给P0赋值，再通过P2口选通573,打开P0口与LED的大门，
最后关闭大门，防止给其它外设的数据干扰到LED
话不会影响外设，因为没接），再进行|的赋值，即可写成P2=P2&0X1F|p2data;
于是有LED控制代码：
讯享网

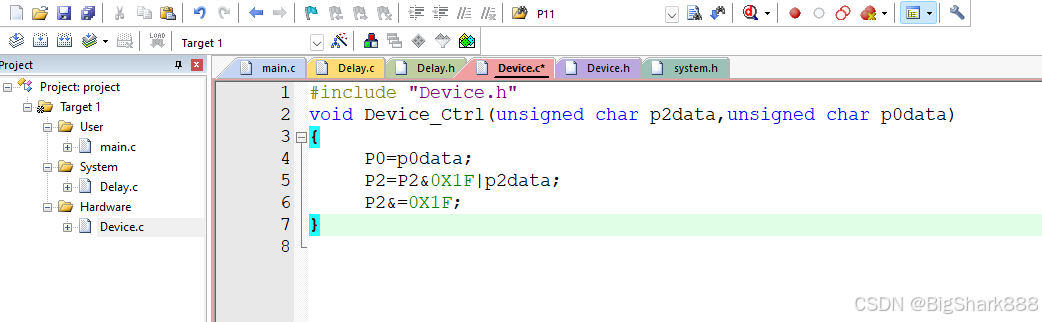

为了更好的移植性，我们将它封装成一个函数：
讯享网

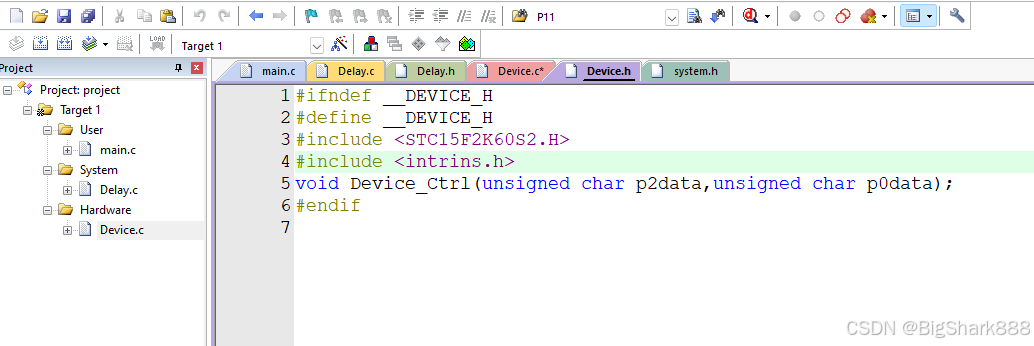

我们 在Hardware文件夹下面添加 Device这个文件。
在main函数里面调用：初始化关闭LED，蜂鸣器和继电器。蜂鸣器和继电器后面会讲。
三、LED闪烁使用
注意循环变量的处理：第一种是累加，每进一次函数加一次，判断一次，累加到所定的上限归0，再重新从0开始累加。
第二种是取模运算，不用进行判断，led_shift由取模的值决定，这里是0-8；
讯享网
利用数组控制任意一个bit位：
利用结构体，共用体控制任意一位：
讯享网
LED的控制基本上我常用的就这这么多，后续有的话会再完善。
（如有错误，请各位积极指正！）

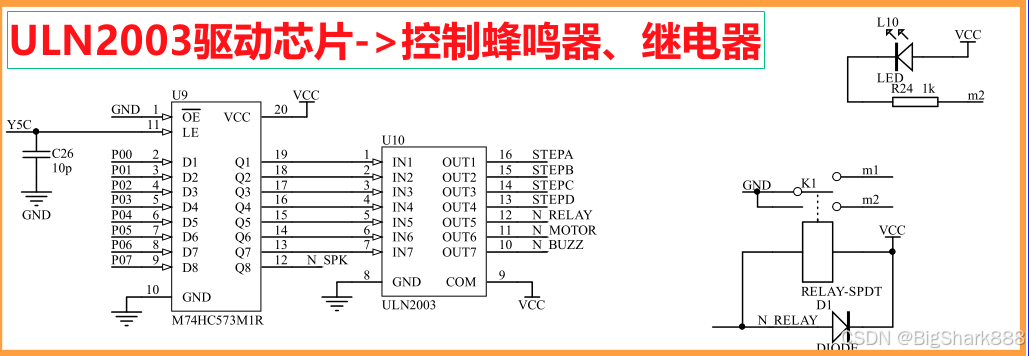

后续会进行蜂鸣器和继电器的说明……..
