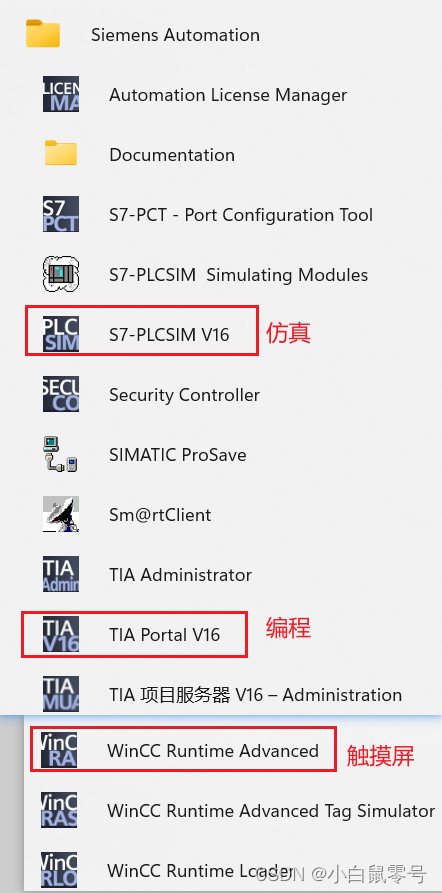

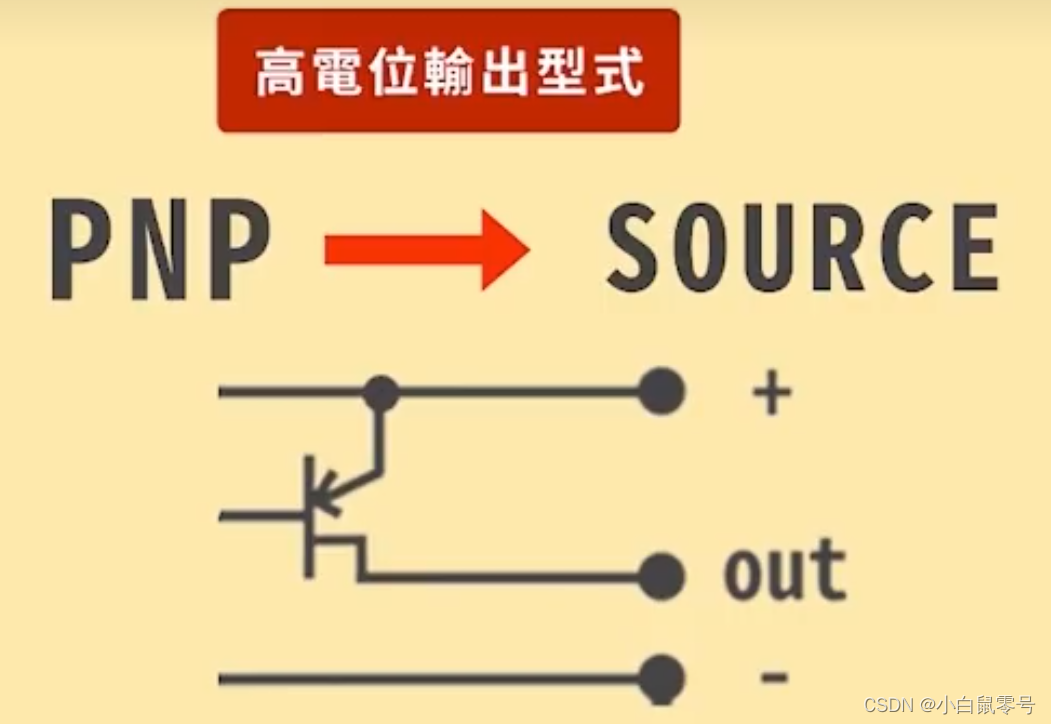

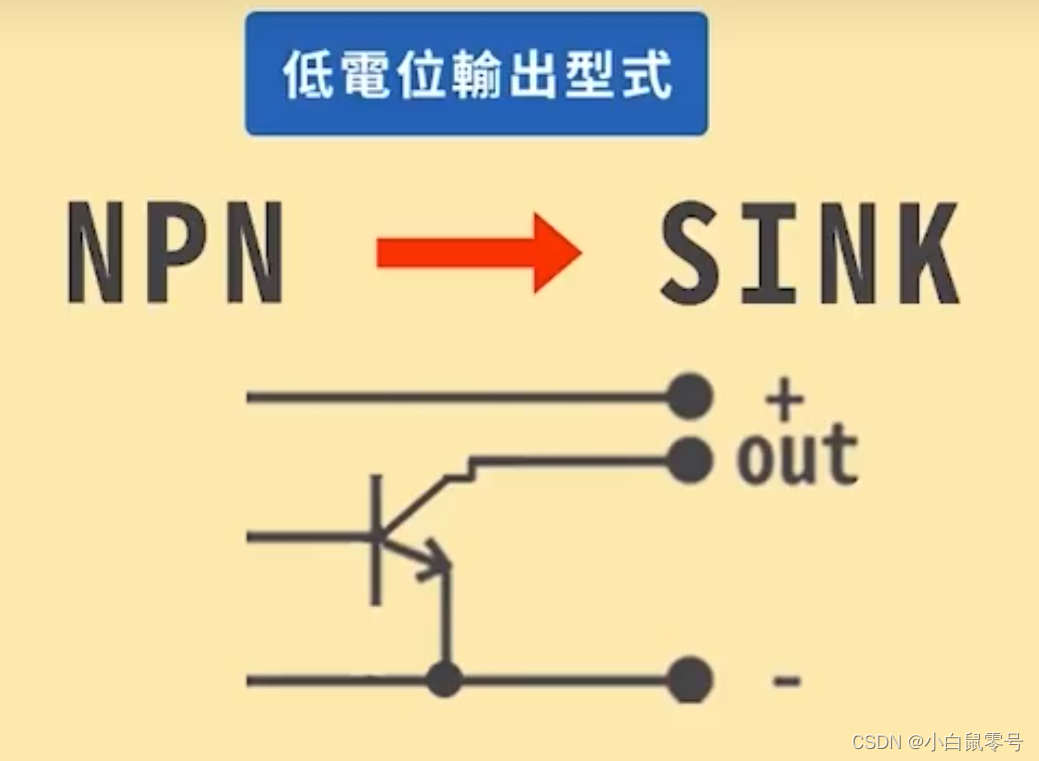

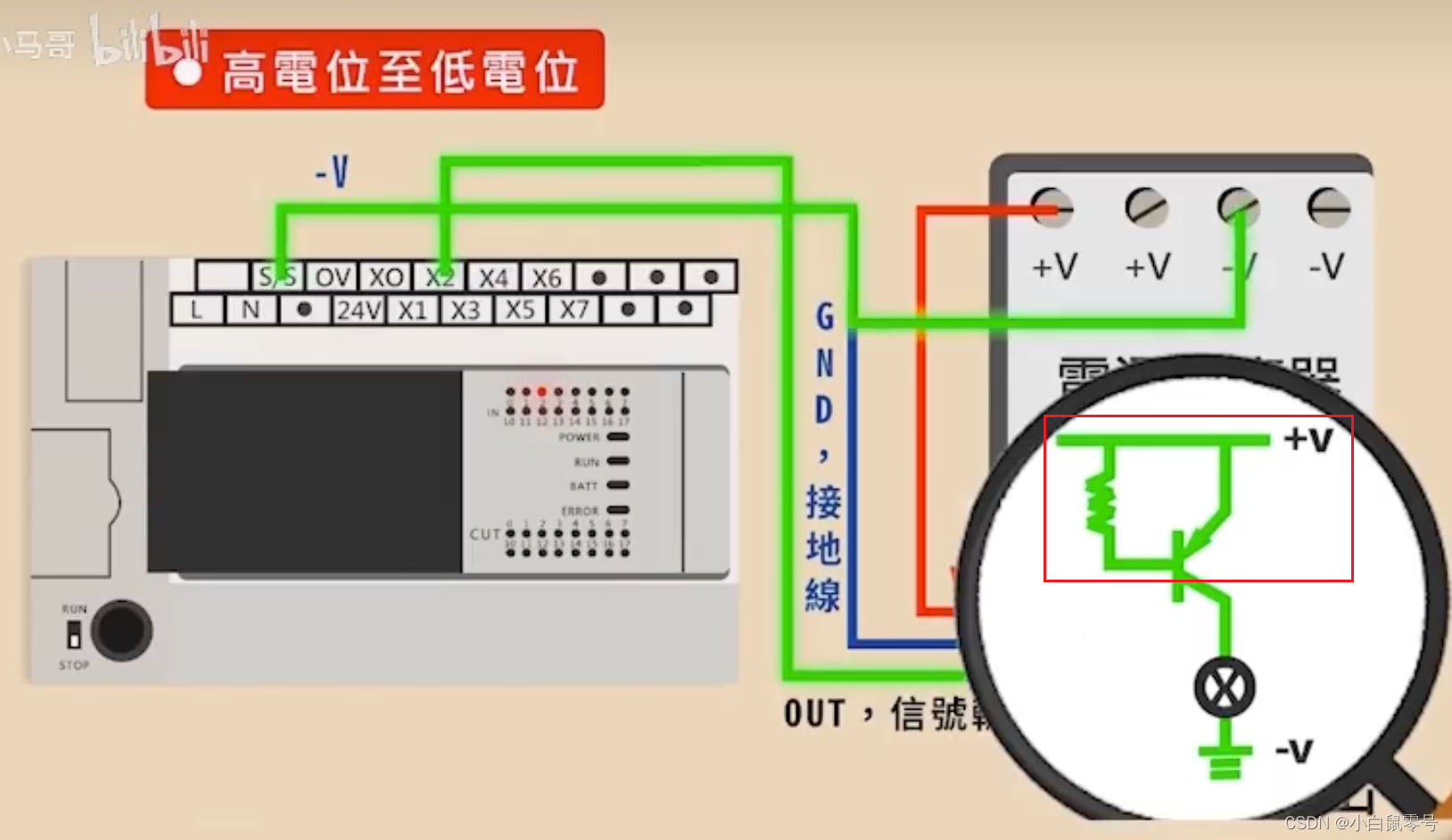

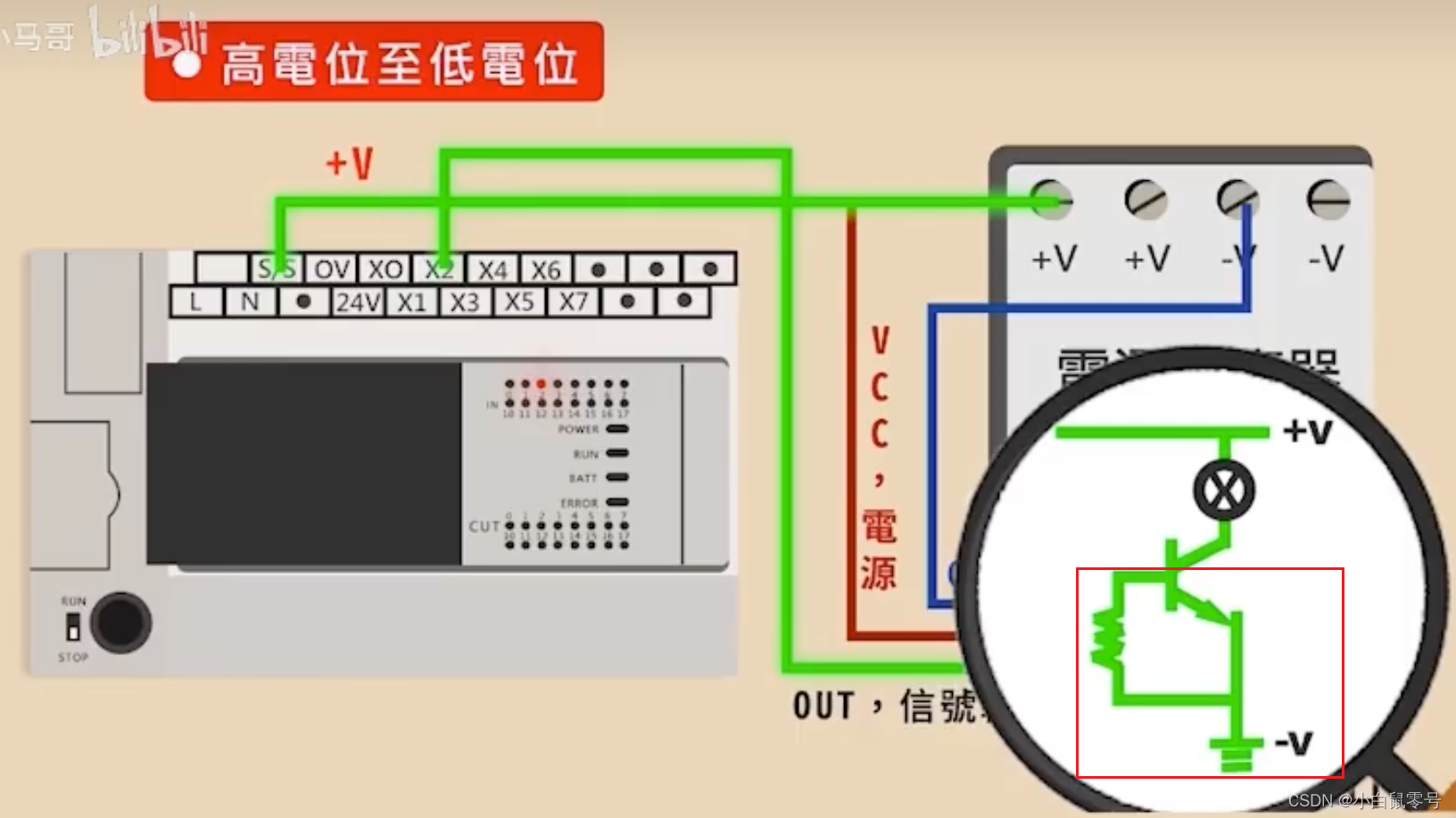

要么是两个PNP，要么是两个NPN，不同两个不同。

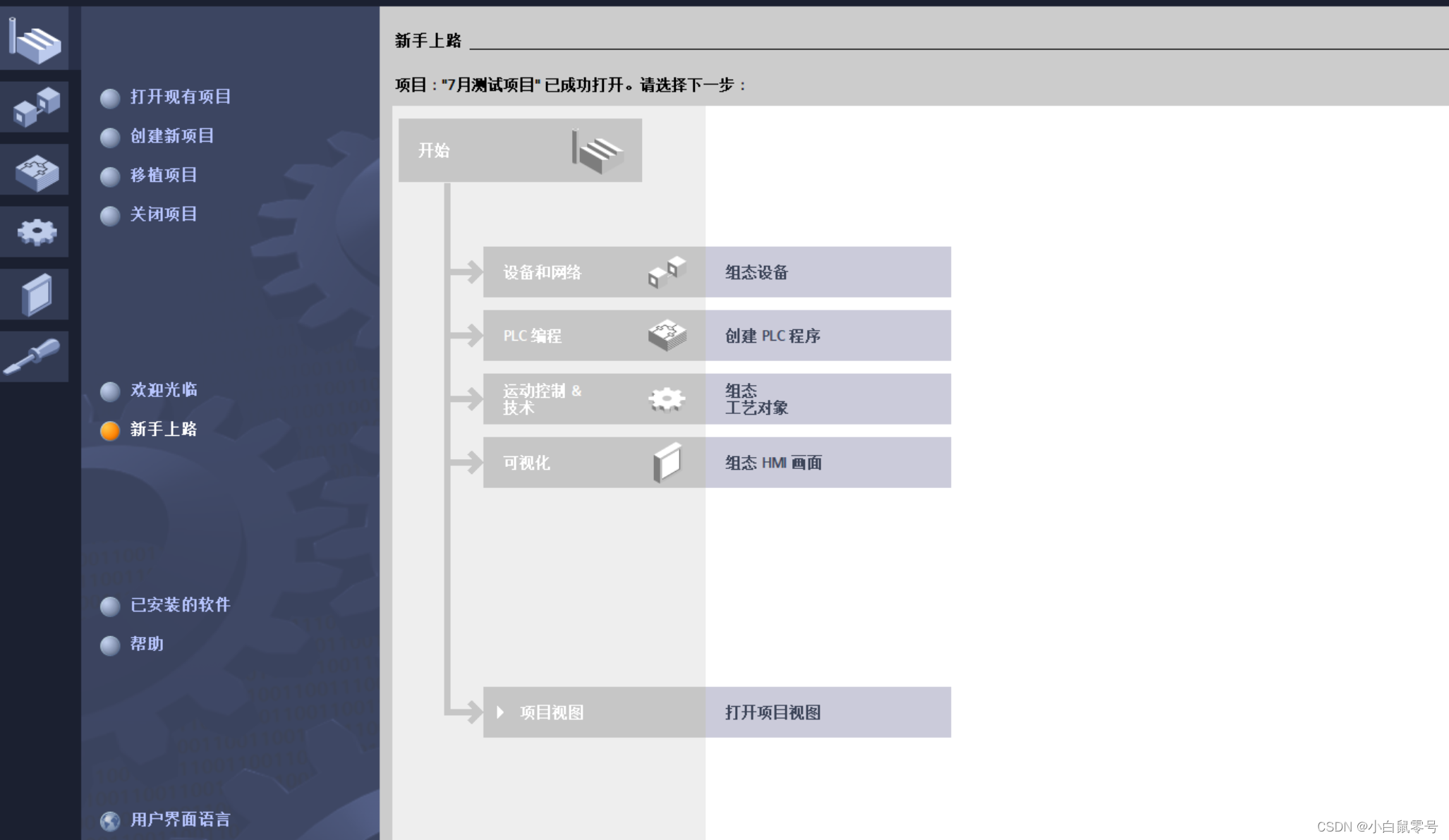

• 新建项目界面如下：

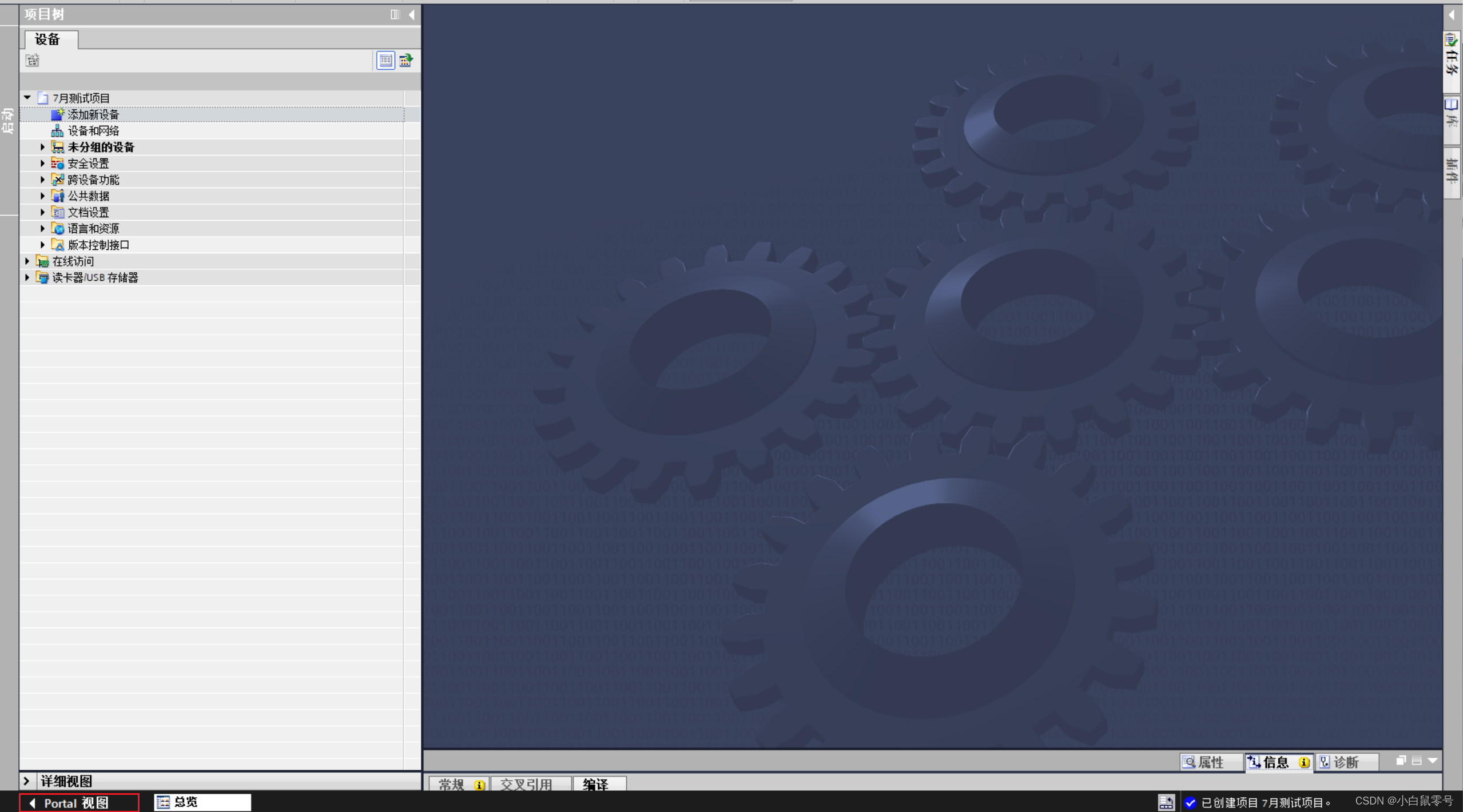

• 第一种是用户视图

• 第二种是Portal视图

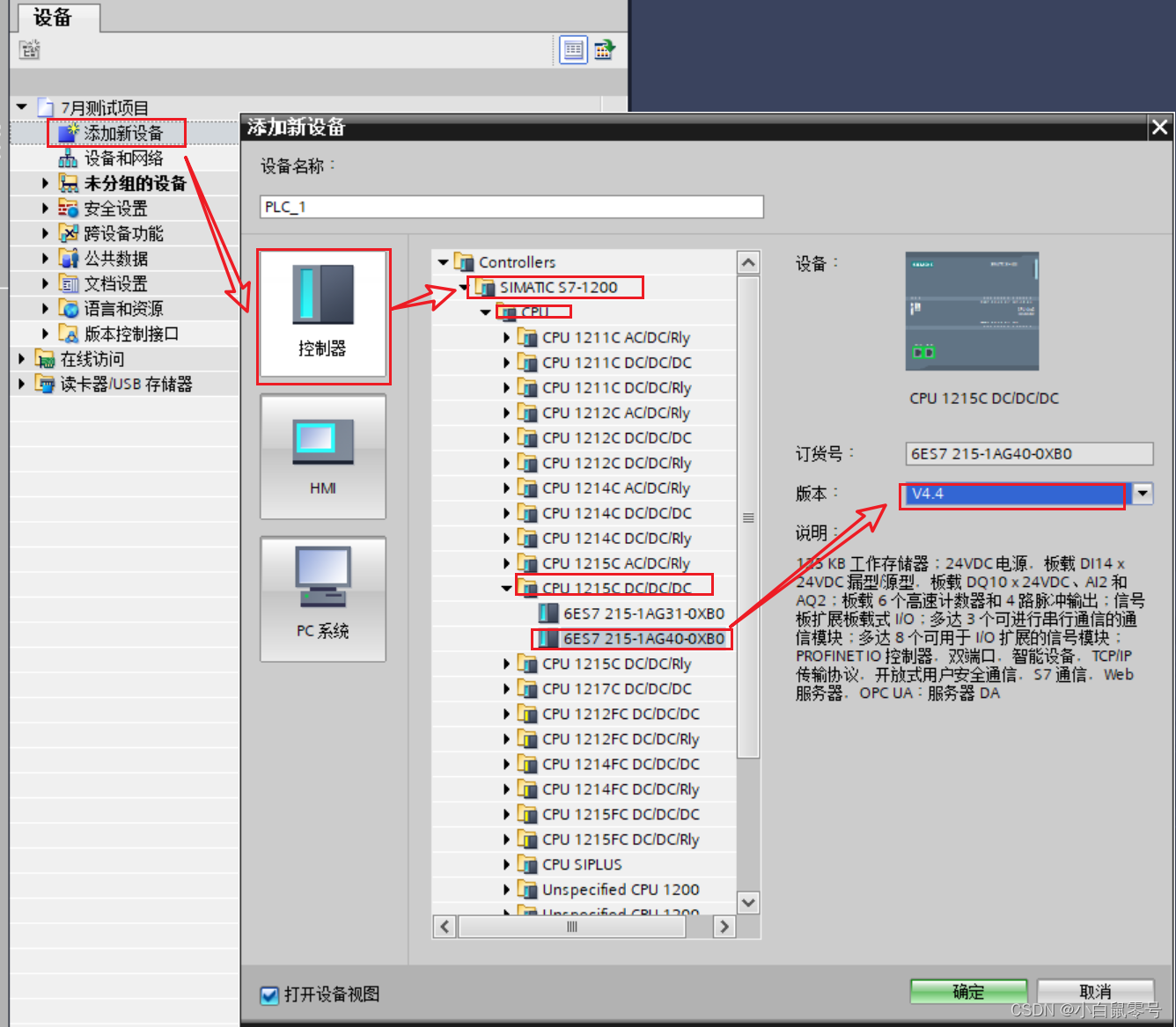

Part1. 添加新设备（添加PLC）

表示输入24V，中间24V，输出24V。
通常：
，表示本体电源（输入电源），DC——直流电24V；AC——交流电220V。
，表示输入信号（I类）
，表述本体输出（Q点），Rly——继电器，DC——晶体管

如下图所示：

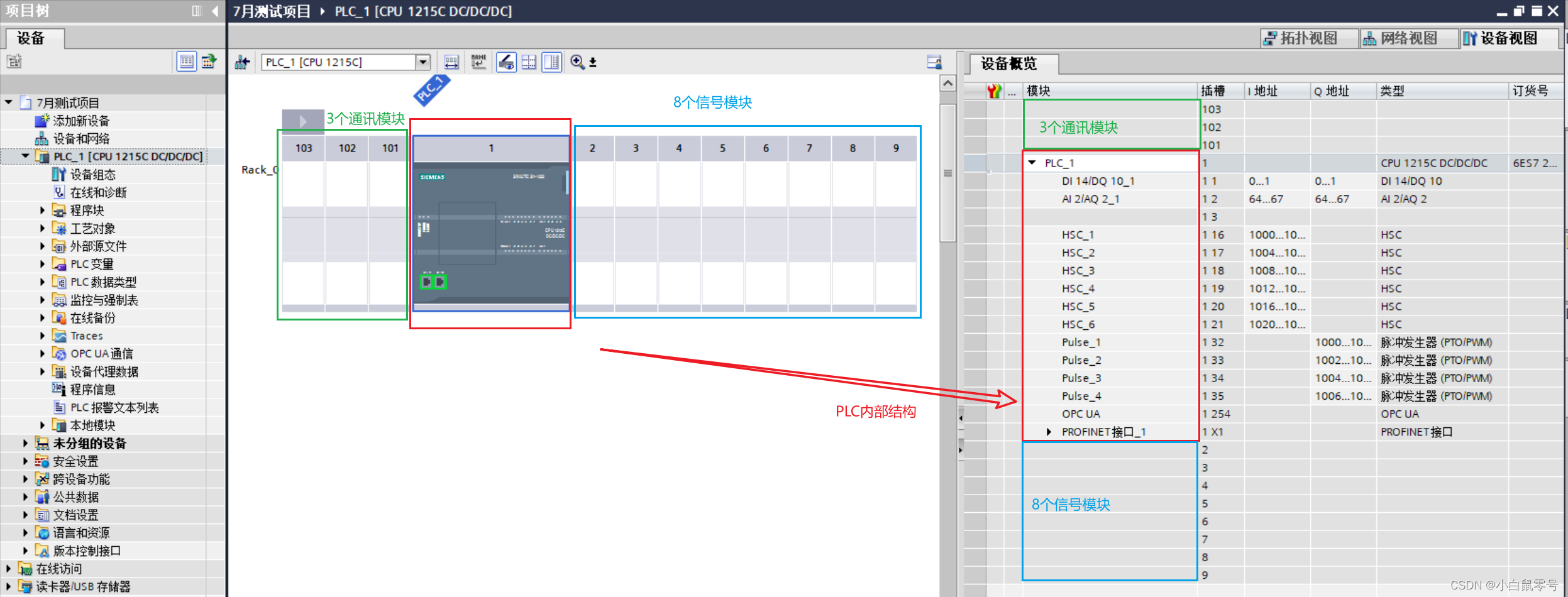

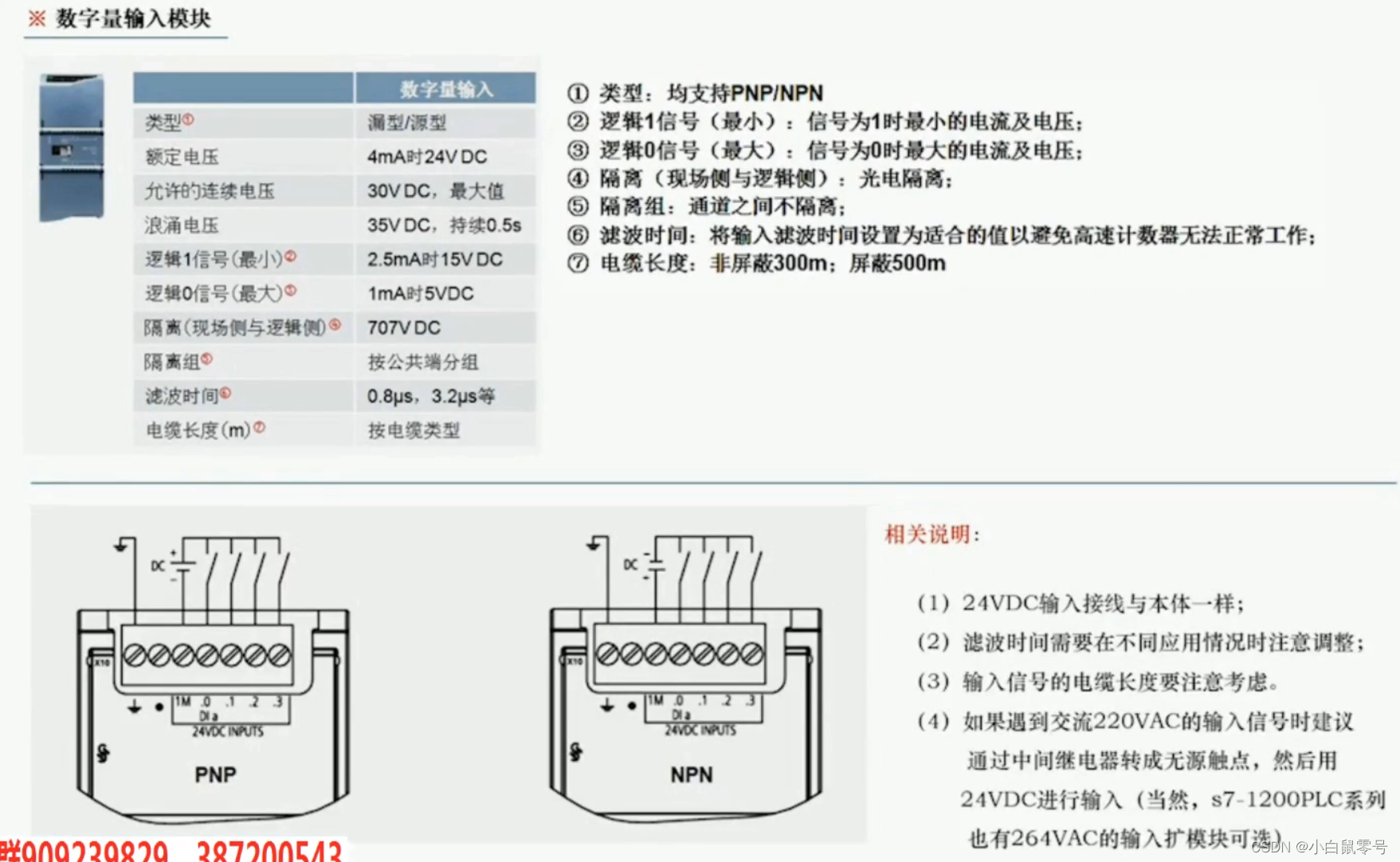

• S7-1200由：3个通信模块+PLC+8个信号模块 组成。
• 8个信号模块【SM】：
  • 开关量的输入输出（数字量的输入输出）【DI/DO】
• 模拟量的输入输出【AI/AO】
  • 3个通讯模块【CM】：
  • 232通讯，485通讯，DP通讯模块

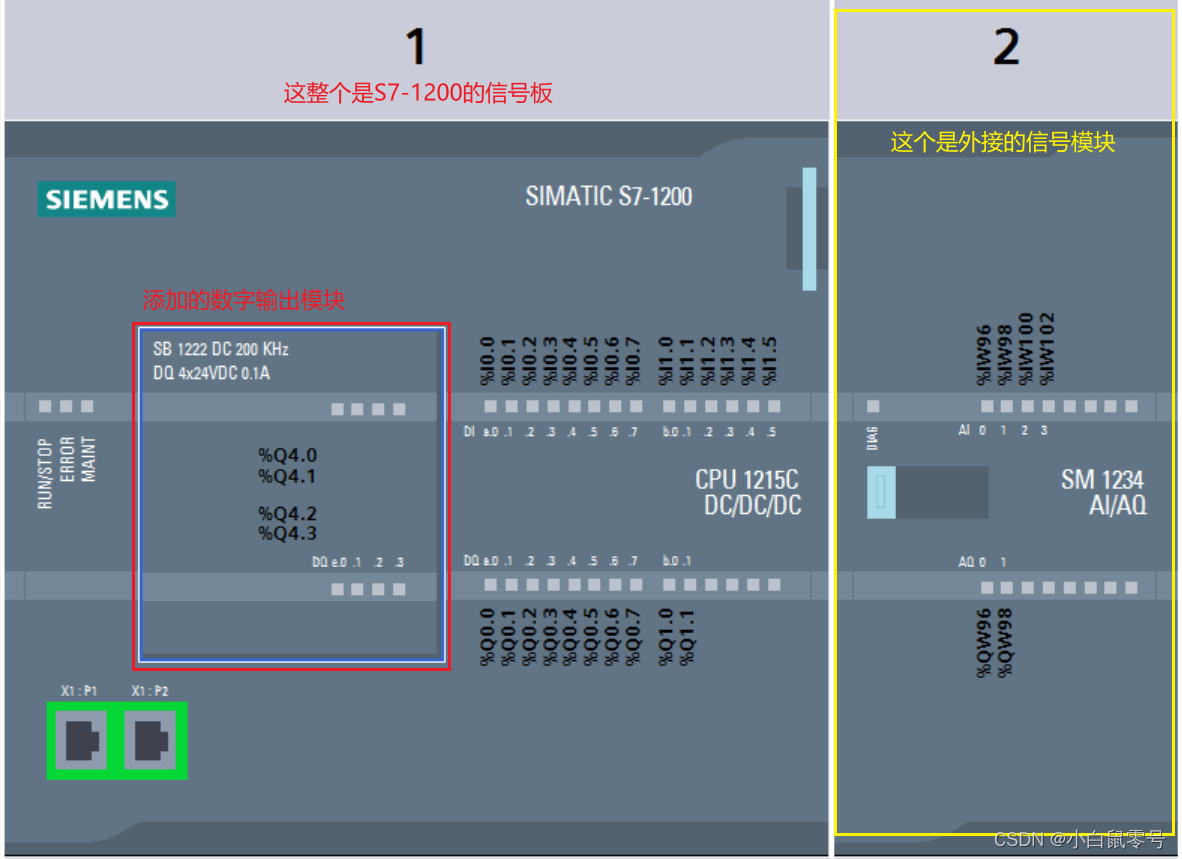

    PLC面板中的具体内容：


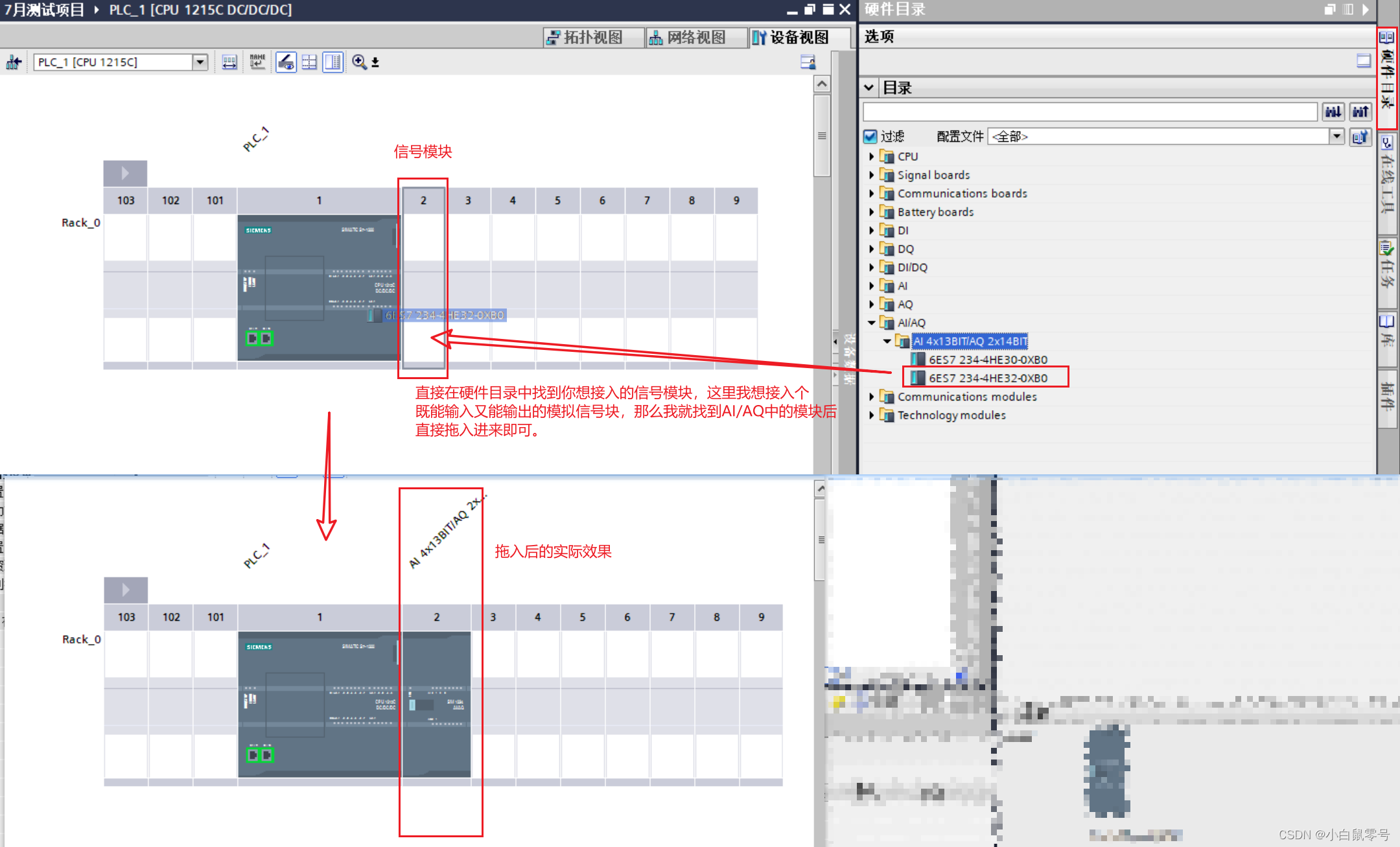

Part2. 添加信号模块

直接在硬件目录中找到你想接入的信号模块，这里我想接入个
既能输入又能输出的模拟信号块，那么我就找到AI/AQ中的模块后
直接拖入进来即可。

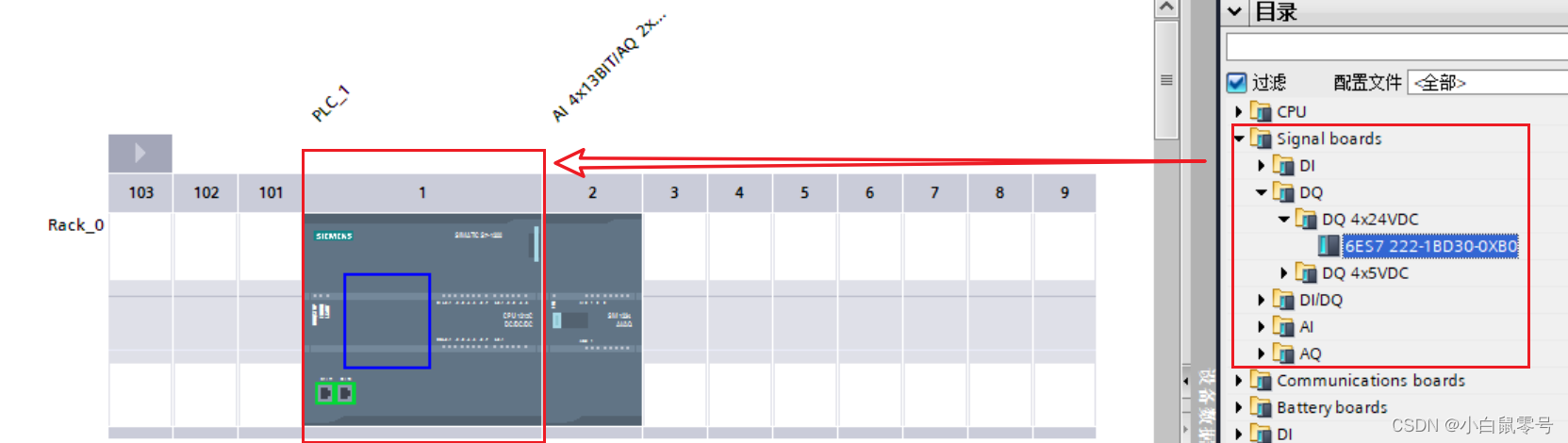

Part3. 添加信号板中模块

操作同Part2，只不过需要注意信号板中的模块所在的位置。

Part2和Partt3拖入的具体内容：

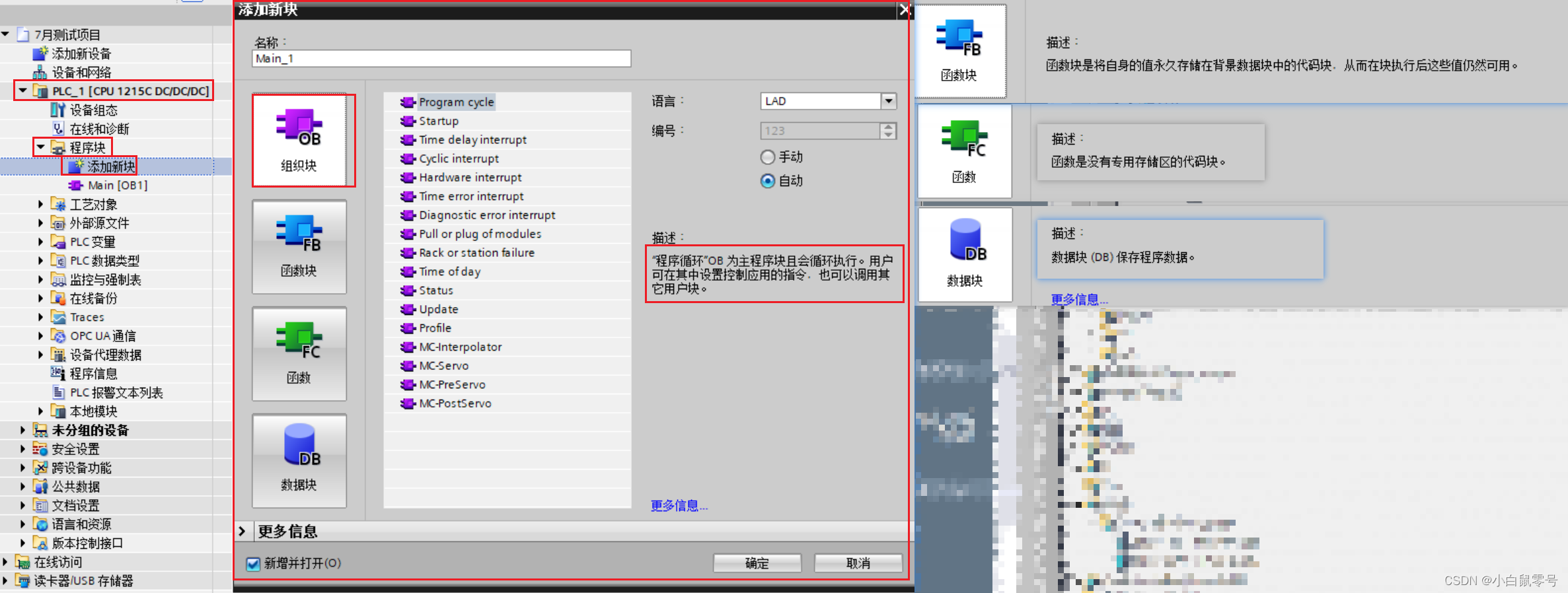

Part4. 添加新块

程序块-》添加新块。
其中，FB（函数块）=FC+DB，即函数块=函数+数据块。

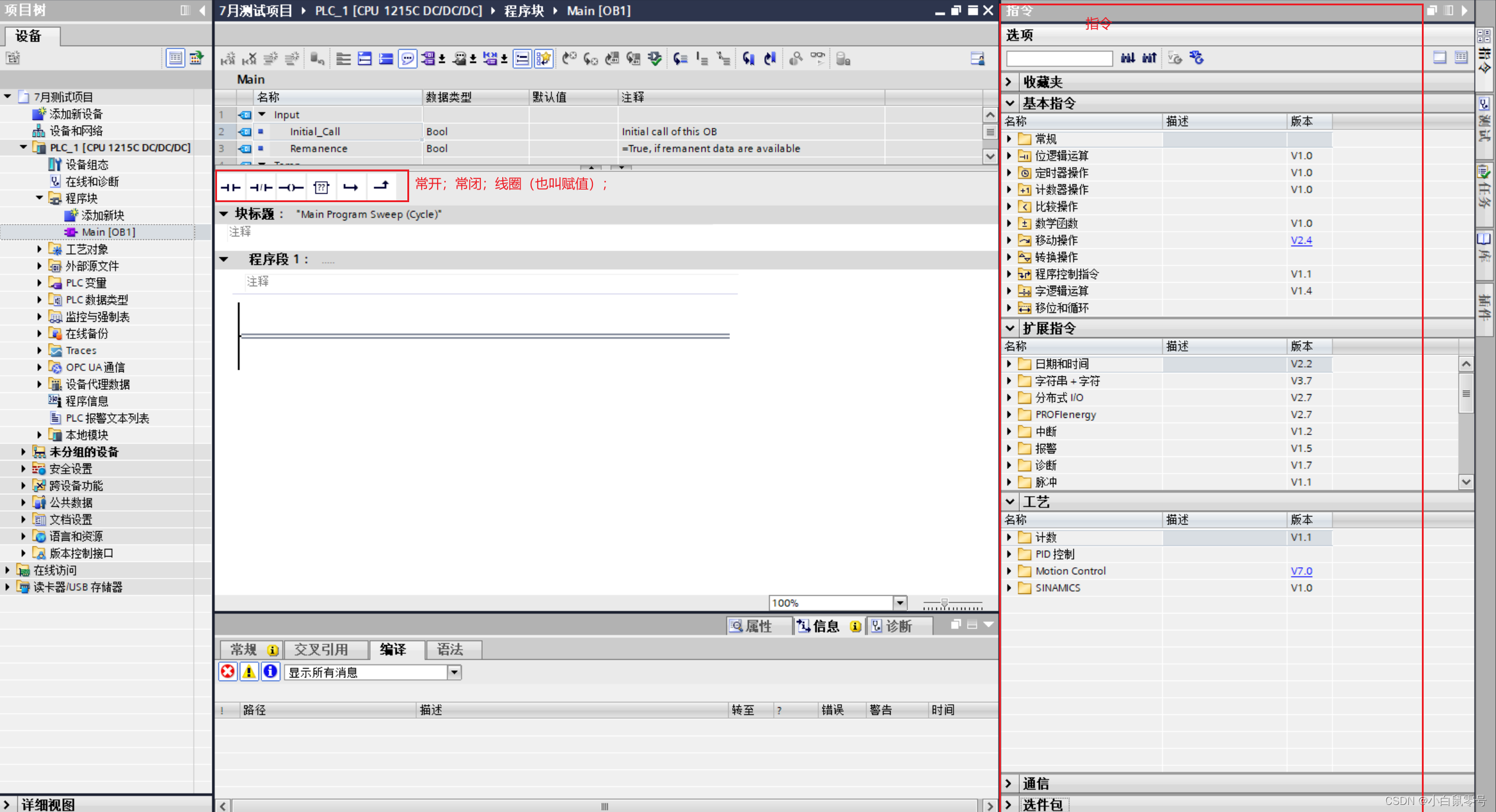

Part5. Main编程文件

例如想：实现按下一个按钮让灯点亮。

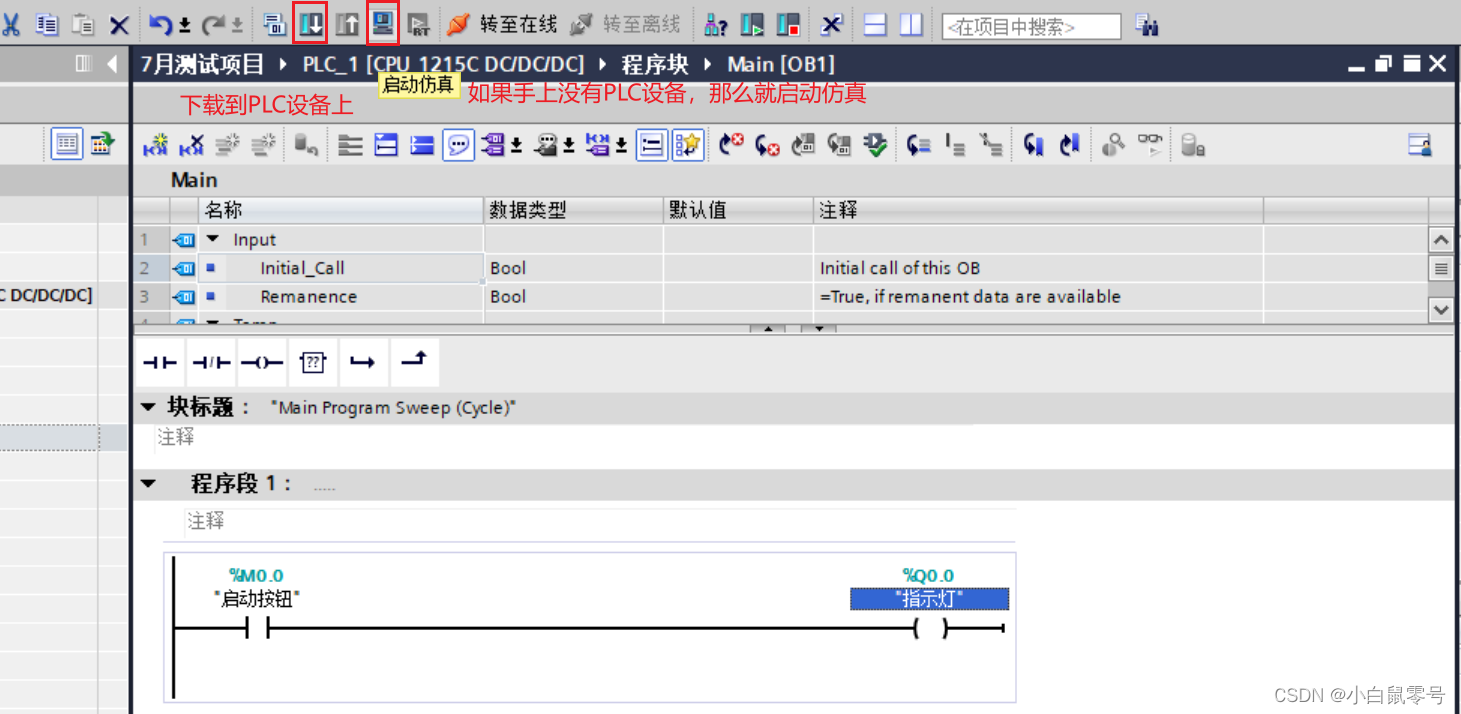

如果没有PLC设备，那么就启动仿真进行模拟。

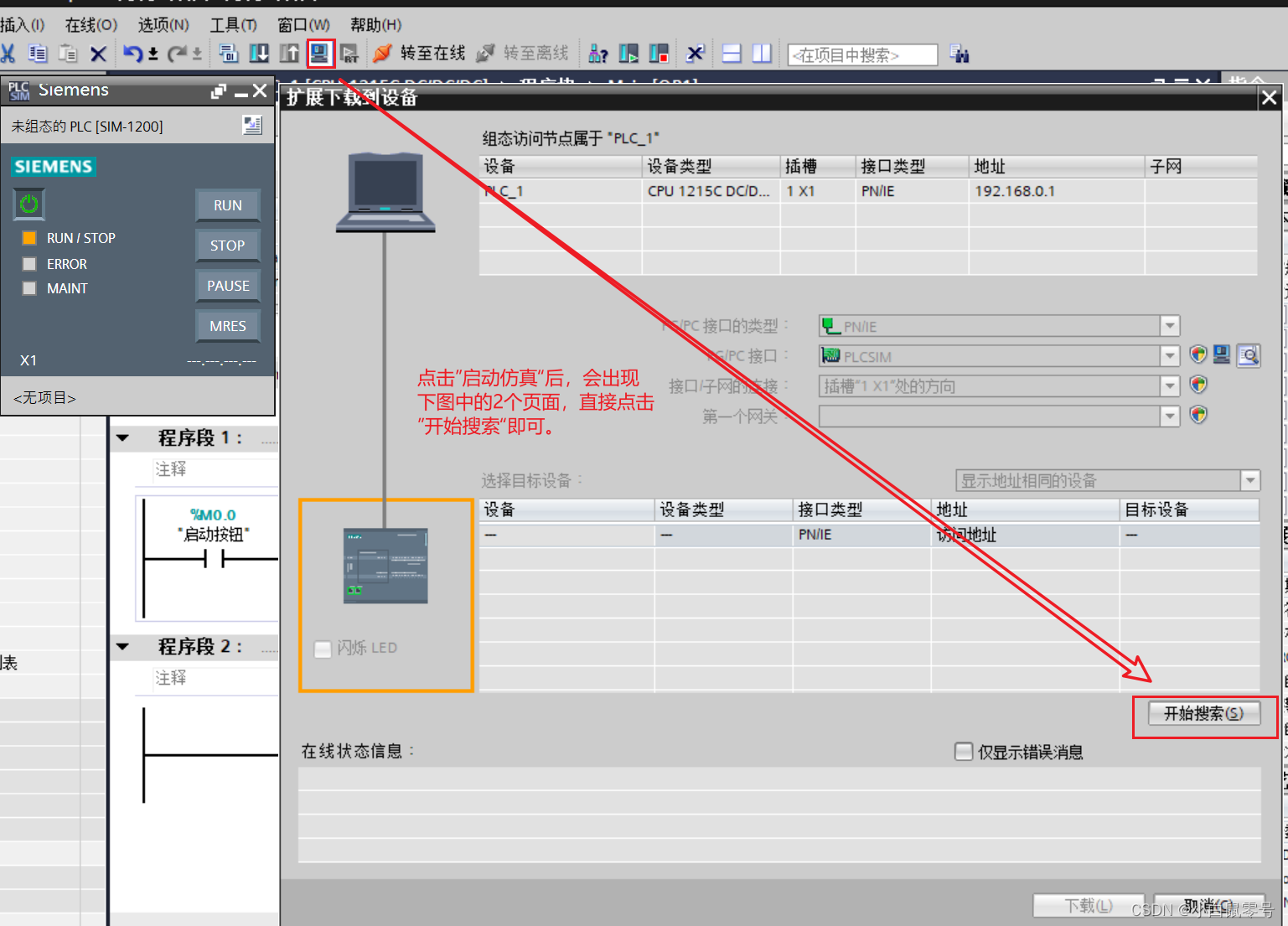

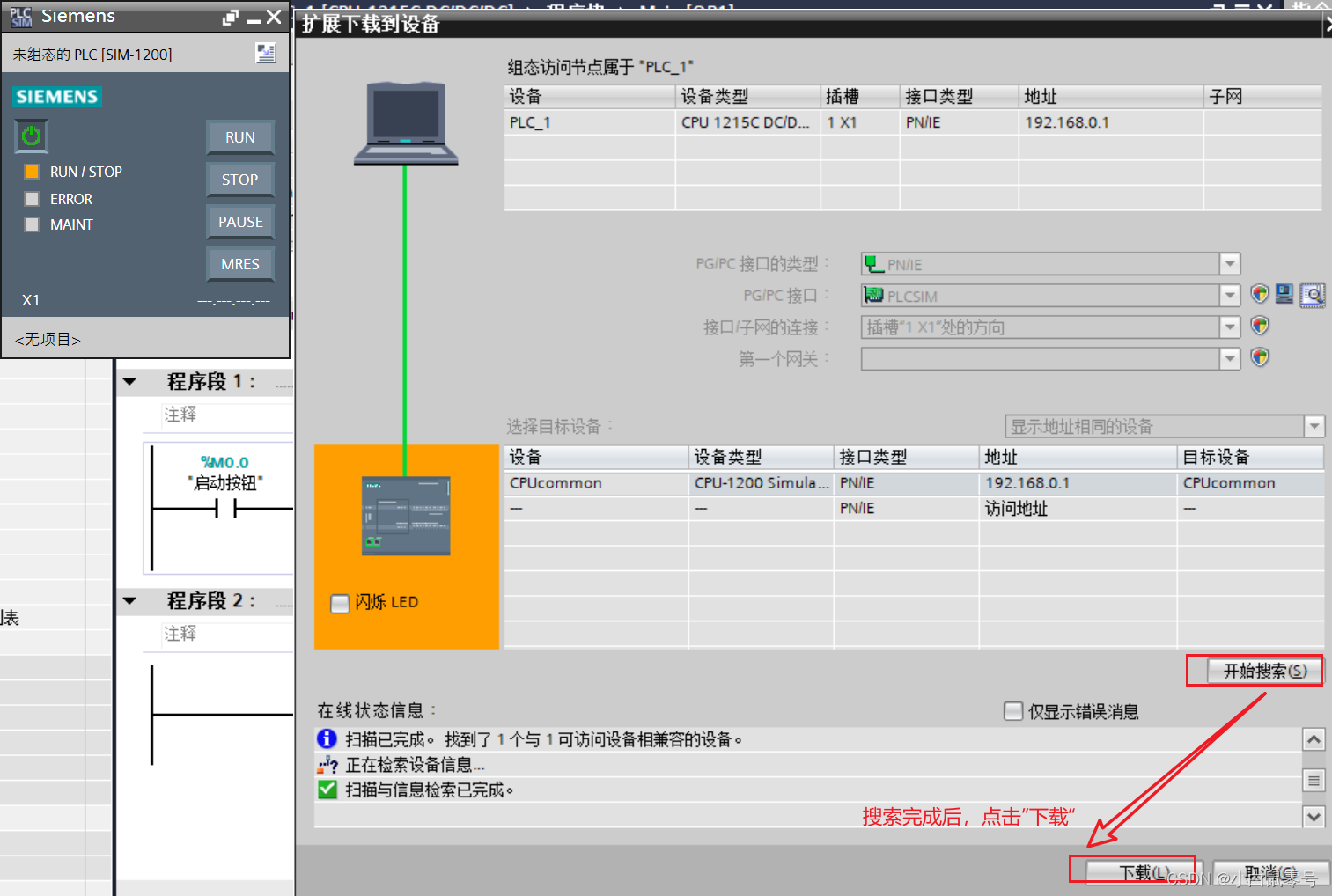

首先，点击“启动仿真”->点击“开始搜索“

搜索完成后，点击”下载“：

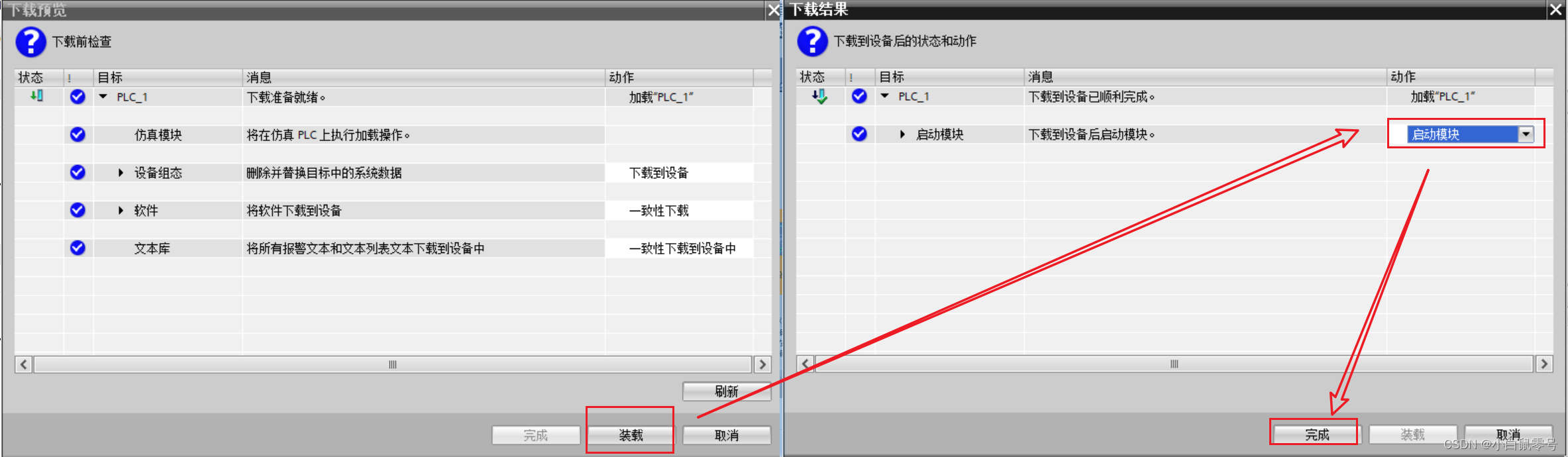

下载完后，进行”装载“，之后，将启动模块的动作改为“启动模块”。

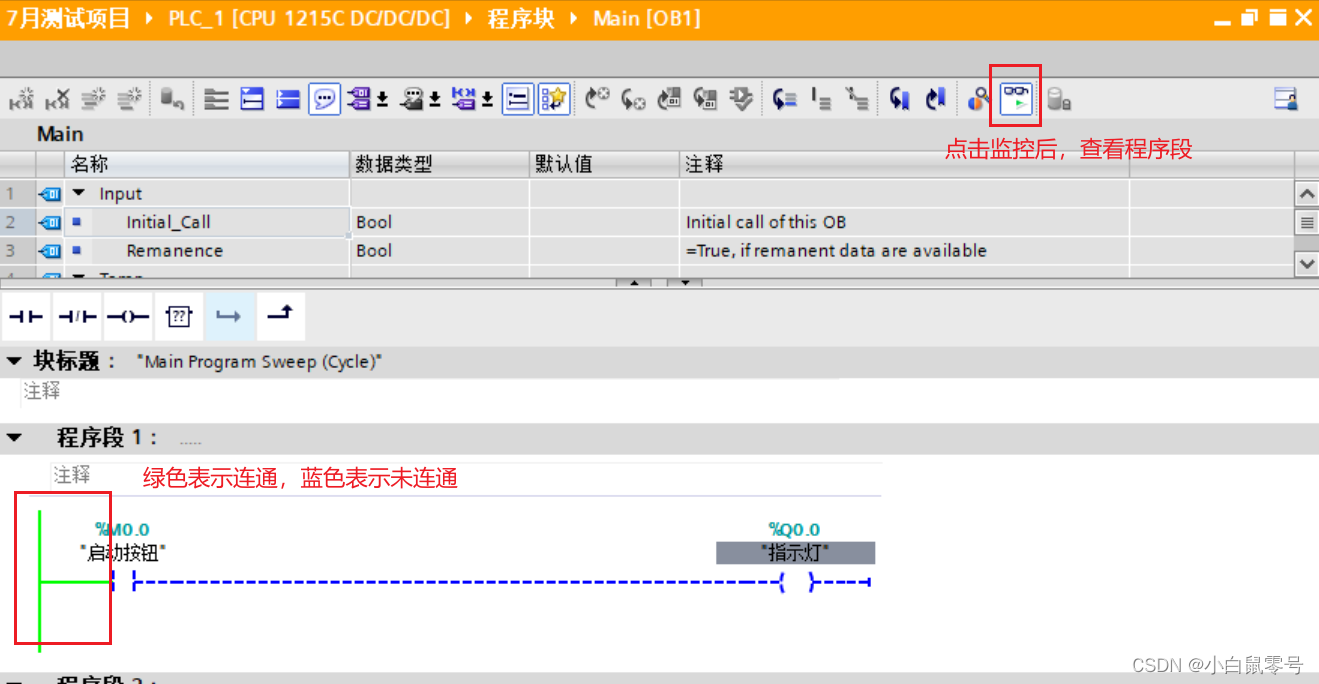

点击监控按钮

案例1

只有M1.1=0时，M1.1的线路才能通。

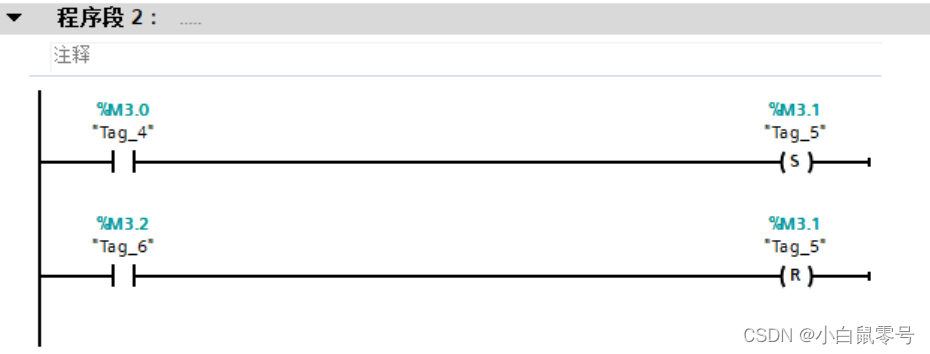

案例2 -( S )- 和 -( R )-

：-( S )- ，简单理解为，置1指令
：-( R )- ，简单理解为，置0指令
详细理解：

• 置位指令：输入的信号状态=1后，将指定的地址位，置1。后面输入信号变为0后，指定的地址位仍旧保持为1。
• 复位指令：输入的信号状态=1后，将指定的地址位，置0。即使后面的输入信号变为0，指定地址位仍保持为0；

完整操作过程：

1. 编写好程序段

2. 点击下载到设备（前提：第一次运行时，点击过了运行仿真）

3. 点击启用监视

4. 修改输入信号查看效果

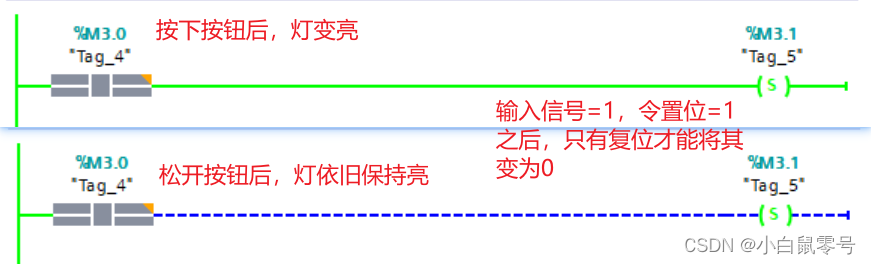

   步骤：
   （1）先令M3.0=1
   （2）再令M3.0=0
   发现：输入信号=1，令置位=1。之后，只有复位才能将其变为0。

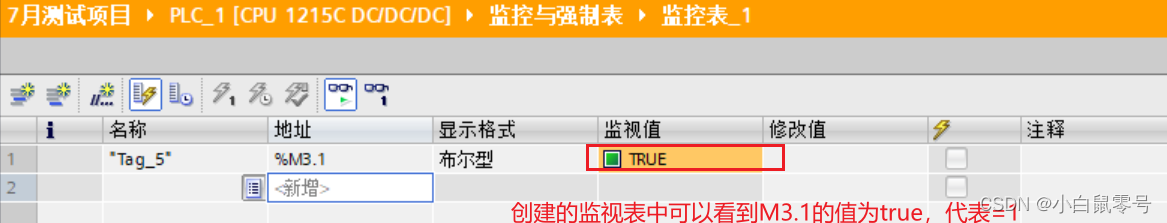

   在监视表中也可验证：


让：

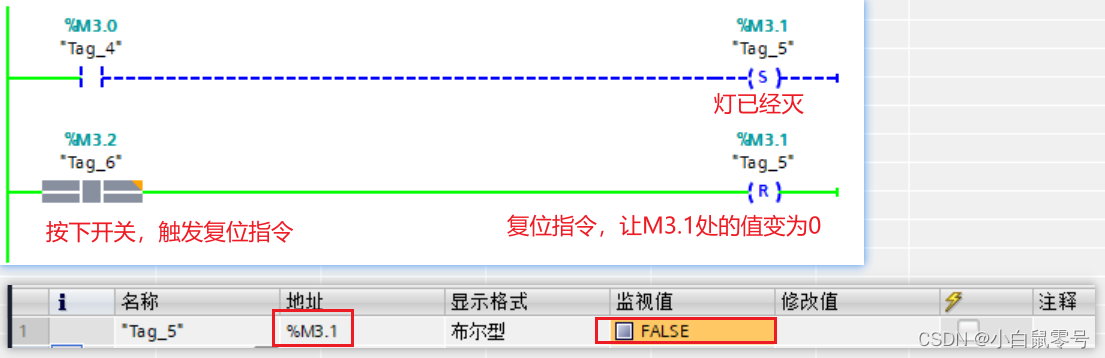

（1）令M3.2=1，触发复位指令

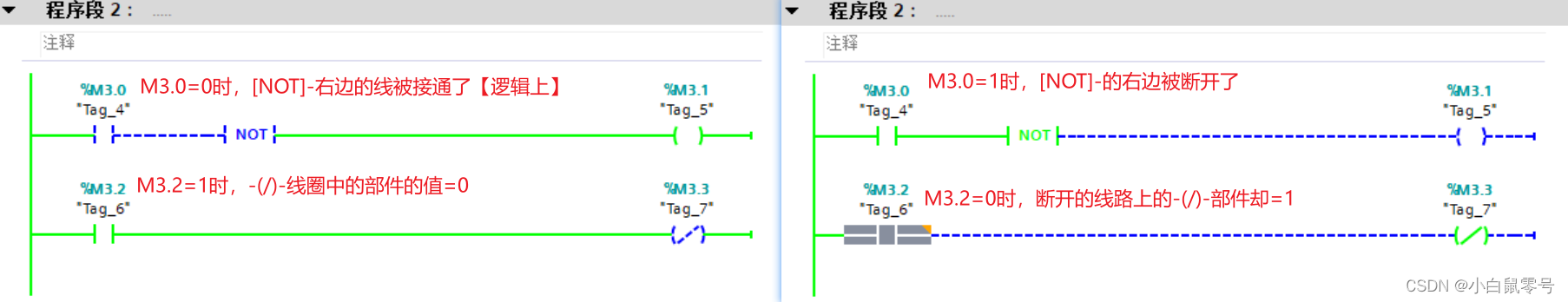

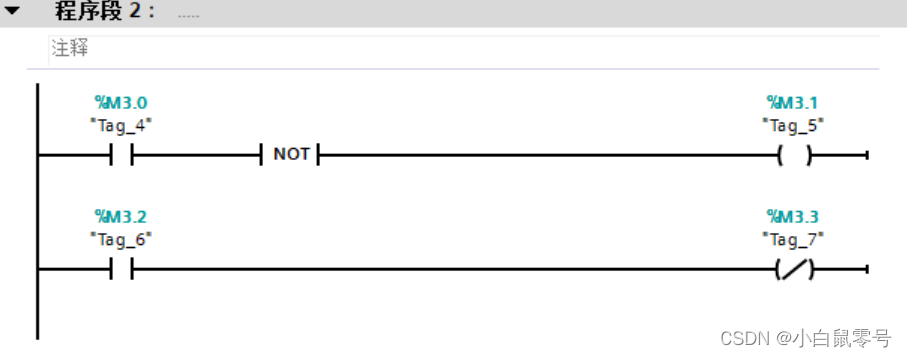

案例3 -[NOT]- 和 -[/]-的区别

：线圈触点的取反。将逻辑运算结果(RLO)取反
：线圈取反。逻辑运算结果取反，之后将值赋值给部件
基本构图：

改变输入信号的值，查看作用。

可以发现：

• -[NOT]-是作用于线路
• -(/)-是作用于线圈里的部件。

案例4 SET_BF和RESET_BF

SET_BF：置位位域。【指定起始地址，置位多少个位】
RESET_BF：复位位域。【指定起始位置，复位多少个位】

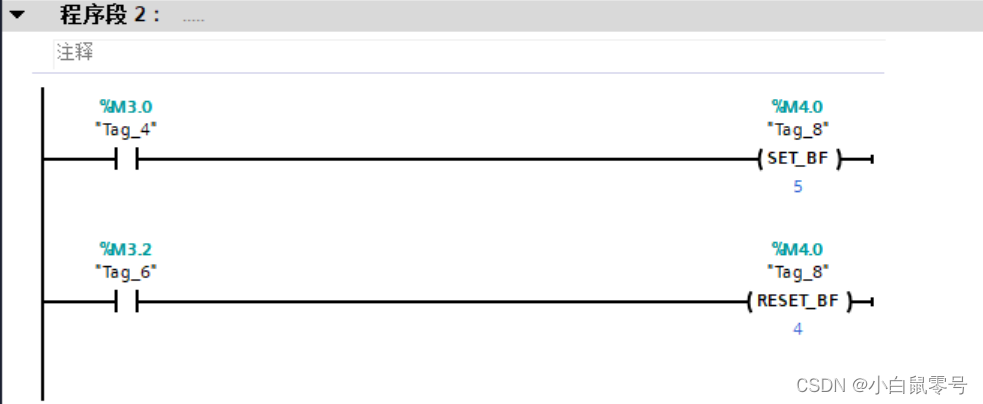

起始构图：

其中，

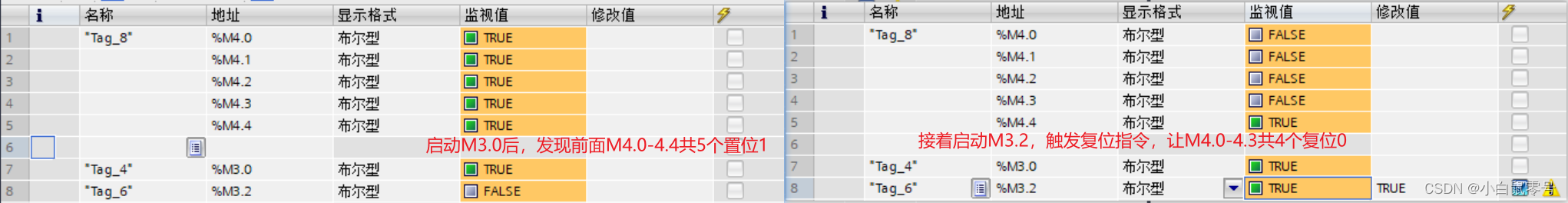

M4.0和5组合起来代表：对M4.0，M4.1，M4.2，M4.3和M4.4共5个进行置位操作。
M5.0和4组合起来代表：对M4.0，M4.1，M4.2和M4.3共4个进行复位操作。

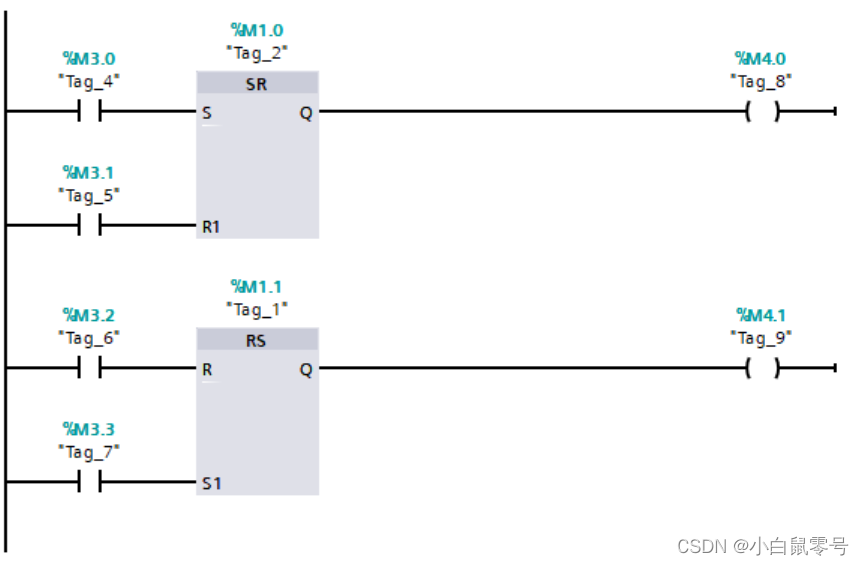

案例5 SR 和 RS

：表示Set/Reset。根据S和R1的信号状态，置位或复位指定操作数的位。
：表示Reset/Set。根据R和S1的信号状态，复位或置位指定操作数的位。
简记：。
原始构图：

按下M3.0，set M1.0，让线圈M4.0有信号。按下M3.1的时候，让M1.0复位。

按下M3.2，复位M1.1。按下M3.3，set M1.1，让线圈M4.1有信号。

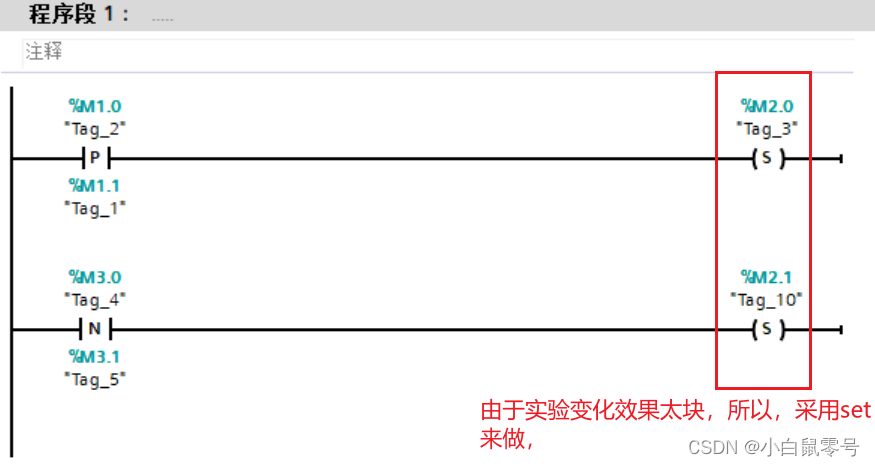

案例6 -|P|- 和 -|N|-

：上升沿。when操作数的信号状态从0->1，指令返回RLO=1。【RLO指逻辑运算结果】
：下降沿。when操作数的信号状态从1->0，指令返回RLO=1
原始构图：

步骤：
（1）按下M1.0的瞬间，M2.0变亮。
（2）按下M3.0的瞬间，M2.1变暗。
强调这个动作的一瞬间。可应用于车库等门禁。例如，车子经过这个路口的一瞬间进行拍照，出这个路口的一瞬间进行关闭栏杆。

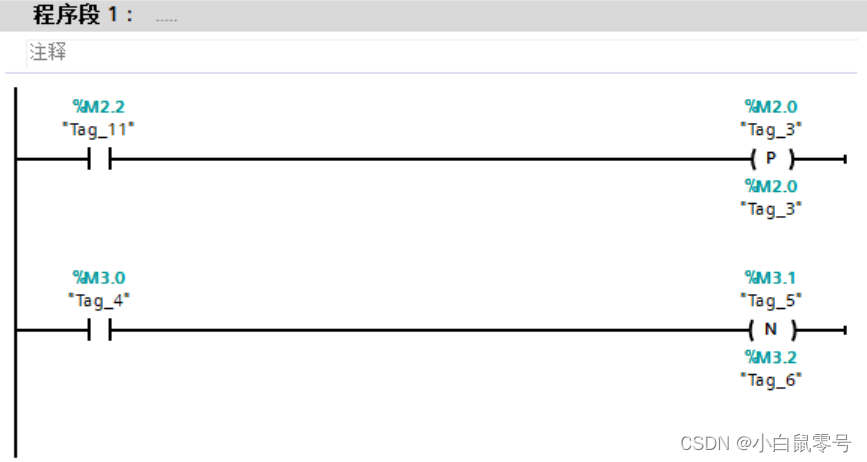

案例7 -( P )- 和 -( N )-

这是线圈版的上升沿和下降沿。

上升沿：按下开关的一瞬间，部件变为true
下降沿：按下开发的一瞬间，部件变为false。

TP：表示Time Pulse，生成脉冲。将Q输出设置为预置的一段时间。
TON：表示Time ON，接通延时。将输出Q中的位置延时所设定的一段时间PT。【用于设置几秒后接通电路】
TOF：Timer OFF，将输出Q中的复位延时所设定的一段时间PT。
TONR：Timer ON with Reset。累计时间值。

TON：是按下按钮时才计时，一旦松开按钮后就不计时。【会重新计时】

案例1

原始构图：

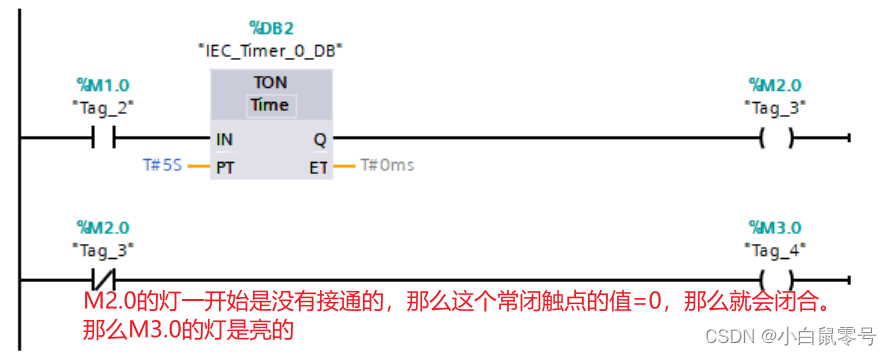

M2.0的灯一开始是没有接通的，那么这个常闭触点的值=0，那么就会闭合。那么M3.0的灯是亮的
PT：代表计时。
ET：输出信号。

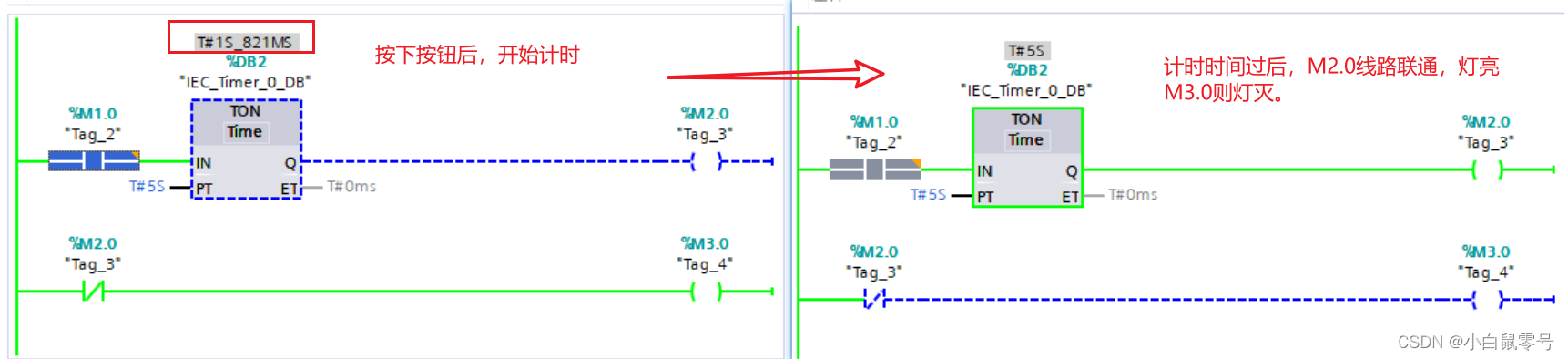

步骤：
（1）按下M1.0后，开始计时，5秒后M2.0变亮。

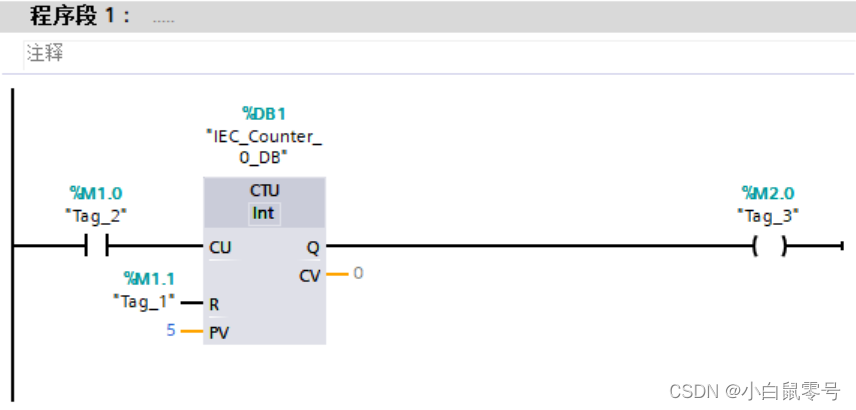

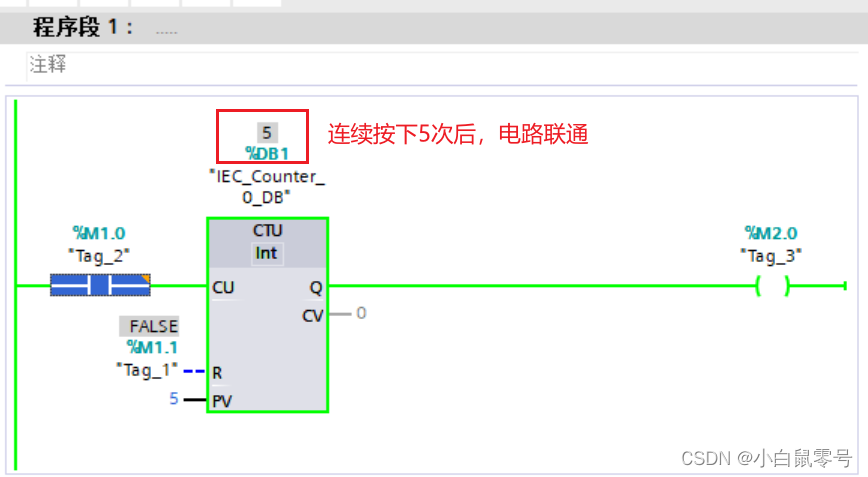

案例1 CTU

目的：连续按按钮5次，线路才通，灯才亮。
CU：输入信号
Q：输出
R：复位信号
PV：设置计数数量
CV：当前计数的输出

步骤：
（1）将M1.1置为0，不让加法器进行复位。
（2）对M1.0进行开关闭合5次。

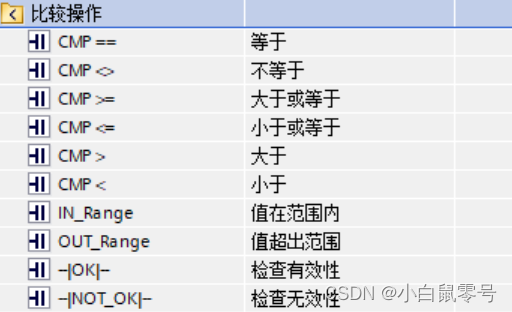

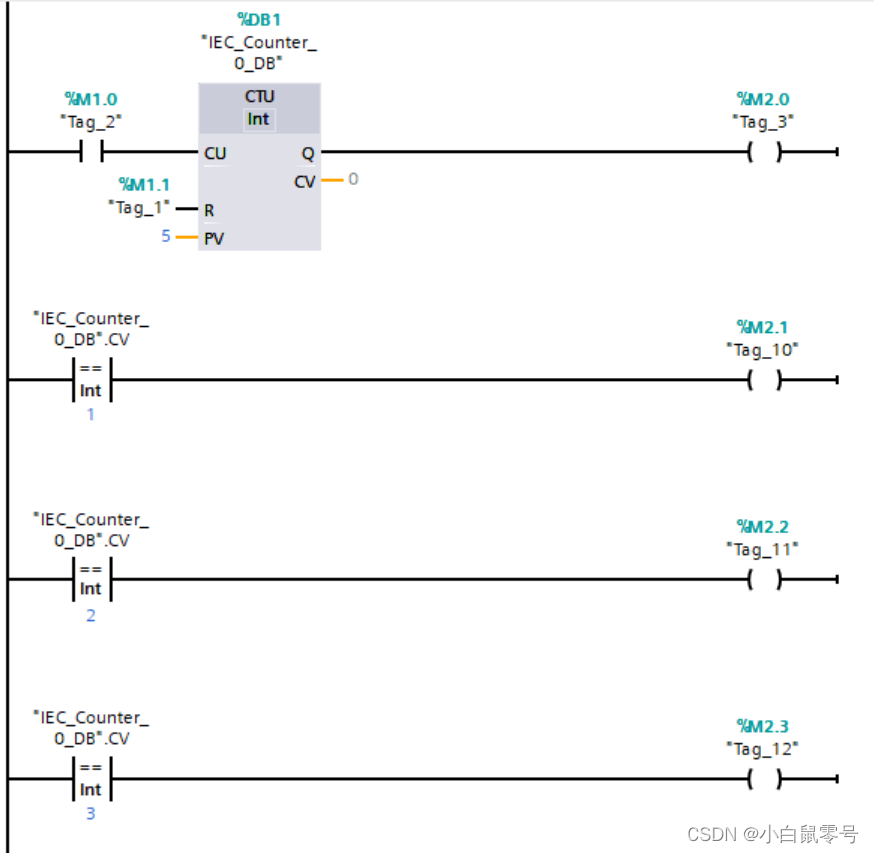

案例1 CMP

目的：按几次按钮，点亮第几号的灯

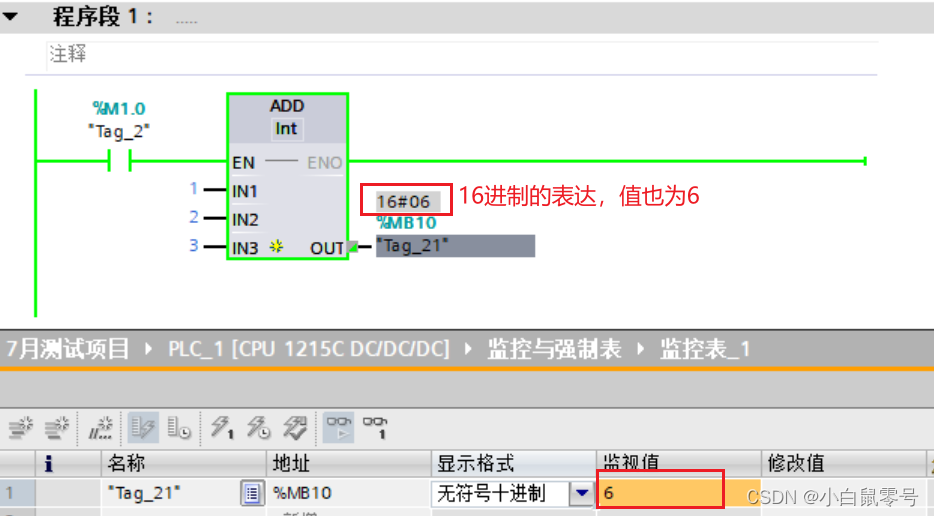

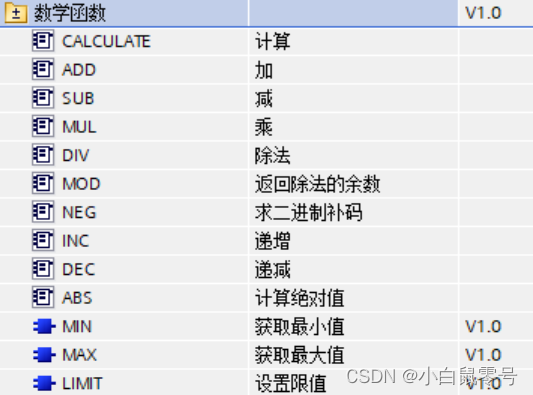

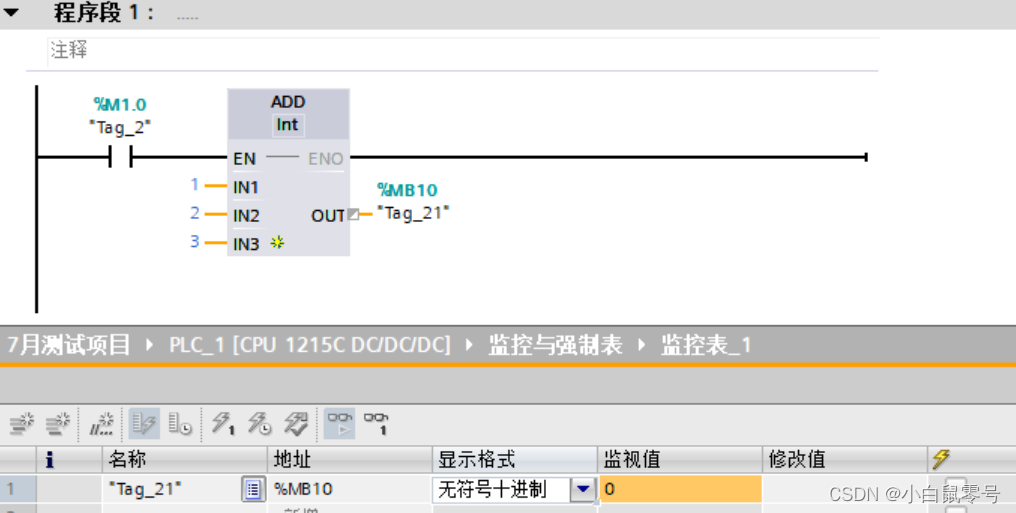

案例1 ADD

补充：

• MB：一个字节（8位）
• MW：一个字
• MD：双字【一般用于存储浮点数】

：

OUT输出，将值放入MB中，通过监控表来查看其值。
如下：

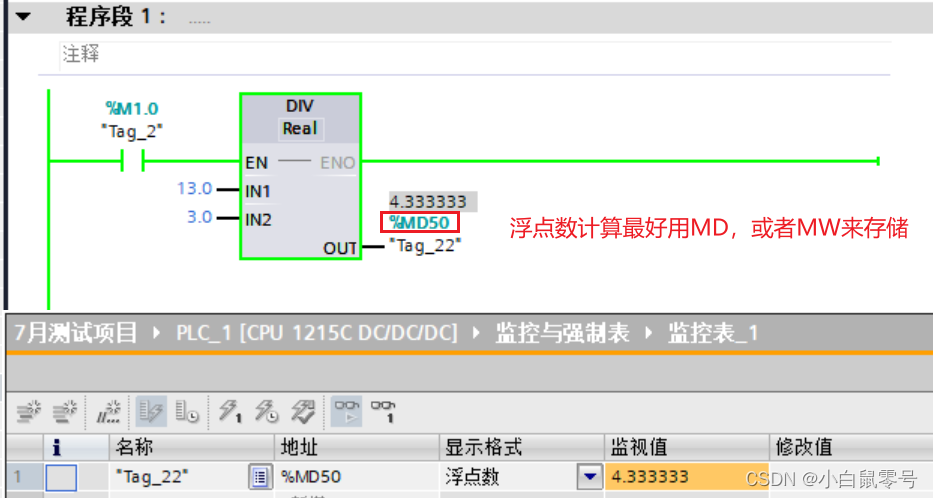

案例2 DIV

OUT处的存储。

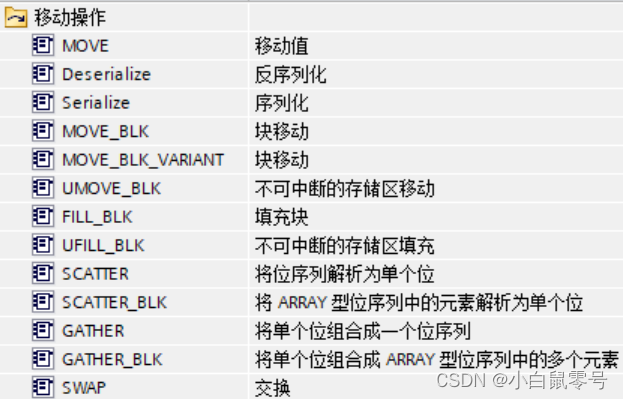

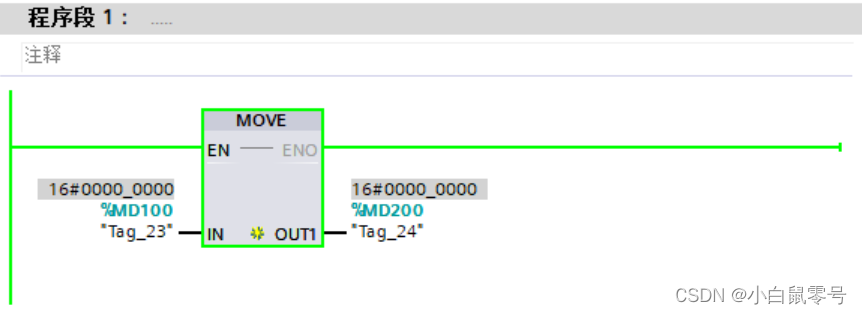

案例1 MOVE

目的：
将MD100中的数据移动到MD200中

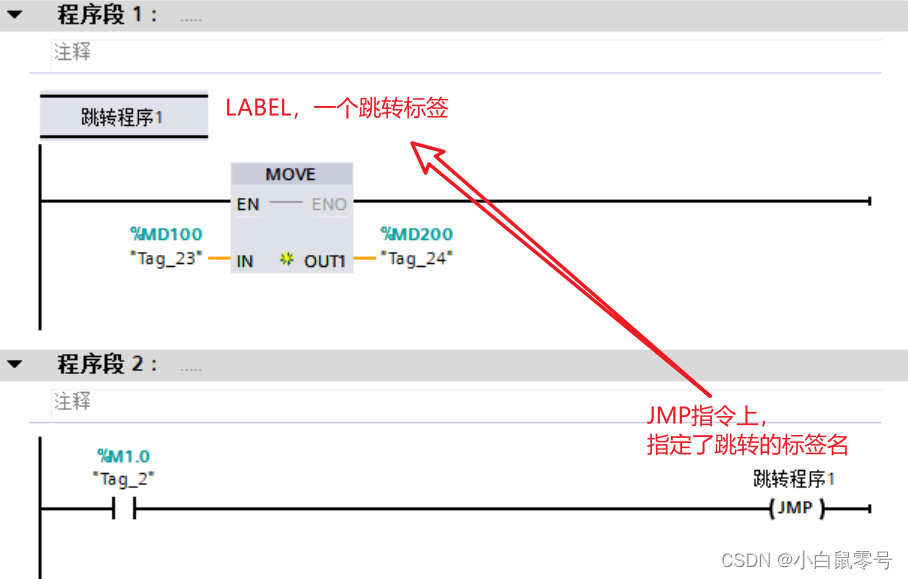

演示（没有运行通，只述逻辑）

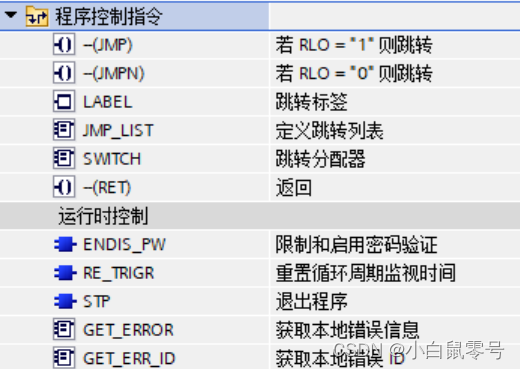

逻辑上，程序2中电路通了后，触发JMP指令，跳转到LABEL标签名为”跳转程序1“的位置开始继续运行。

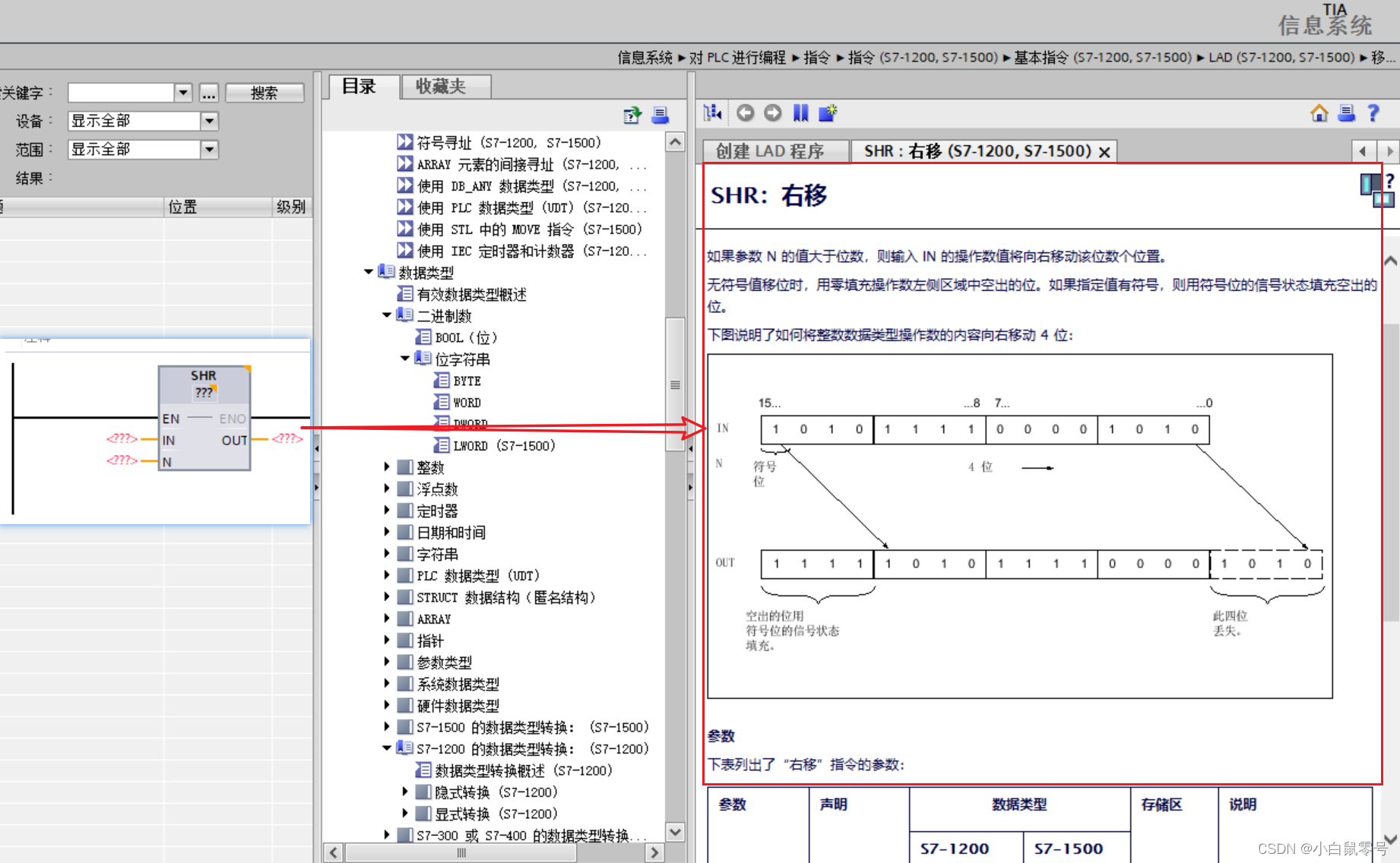

做法：

• 选中想查看的指令/块，按F1
  例如：


目的：
作个起保停案例
Step1：

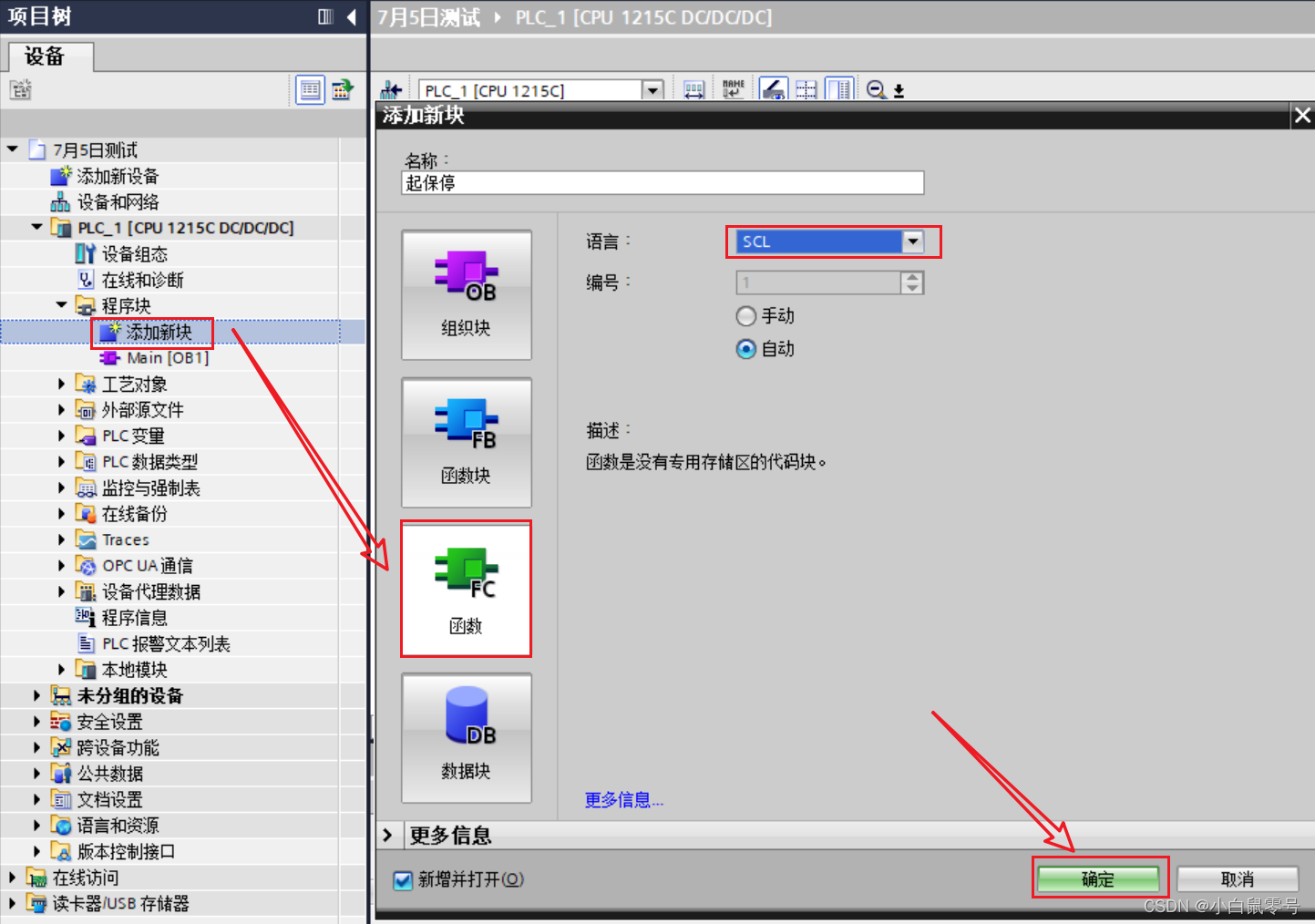

新建项目->添加新设备->添加新块（具体步骤如下图示）

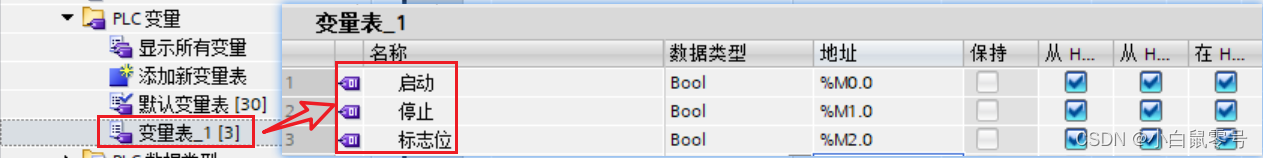

PLC变量->添加新变量表->

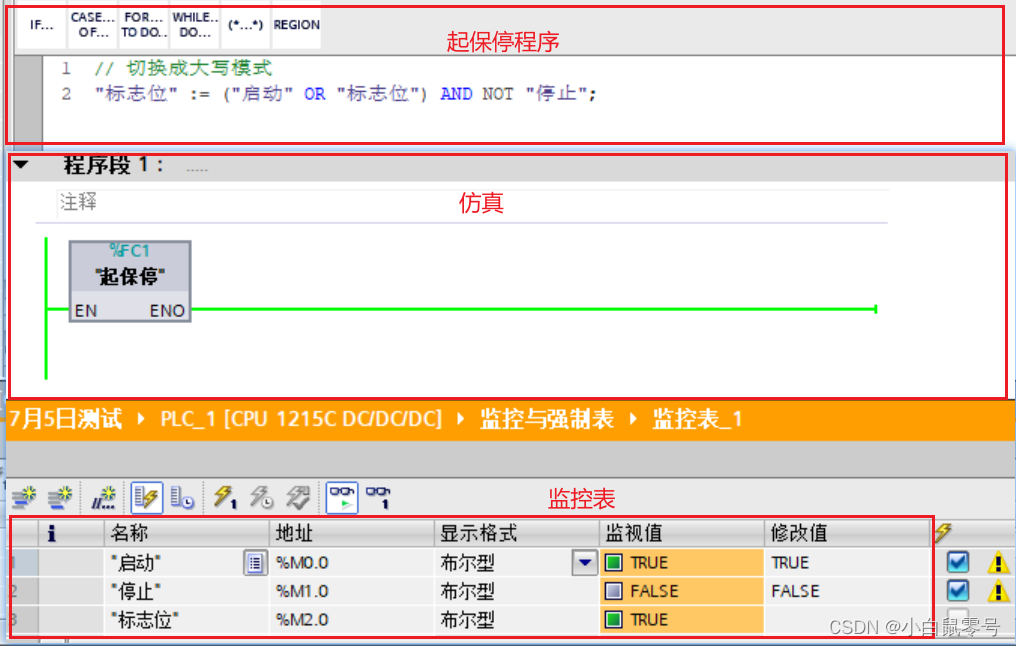

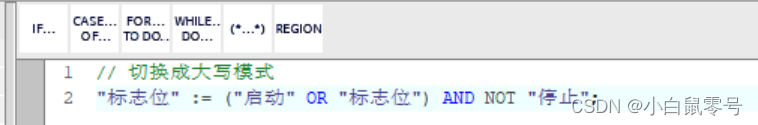

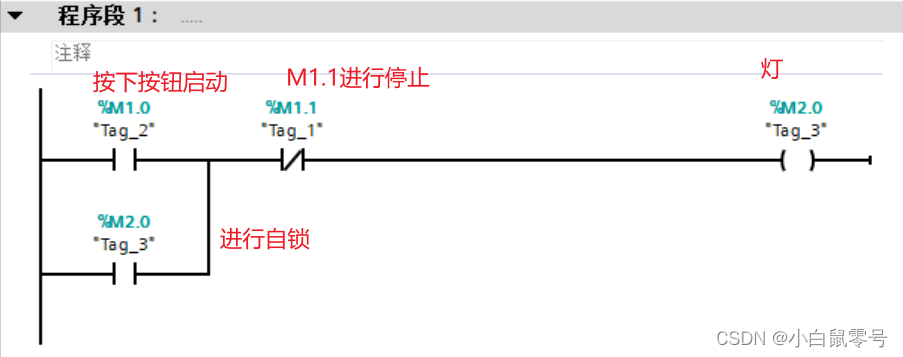

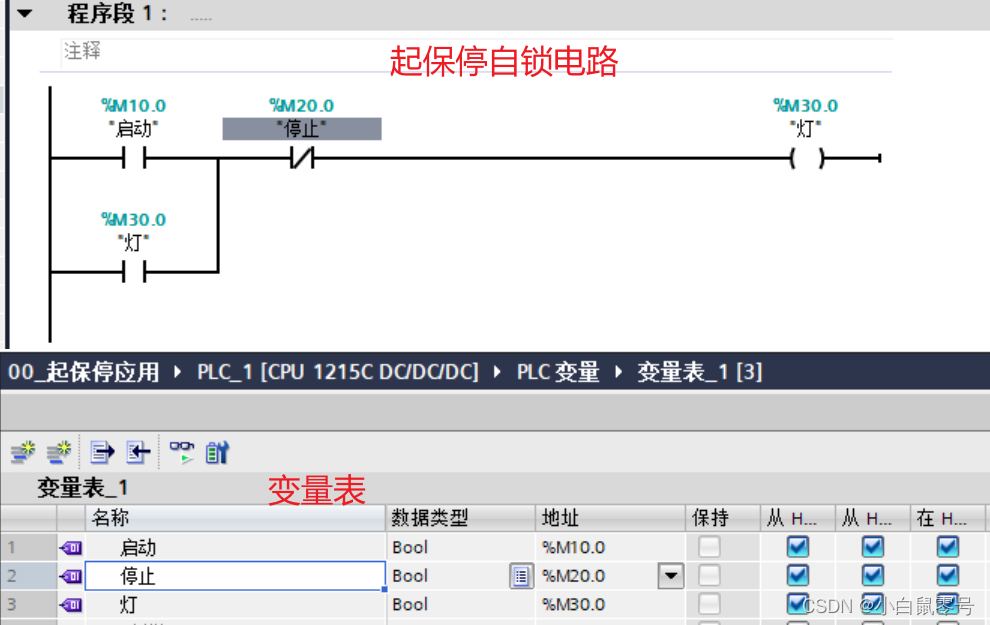

编辑简单的起保停程序：

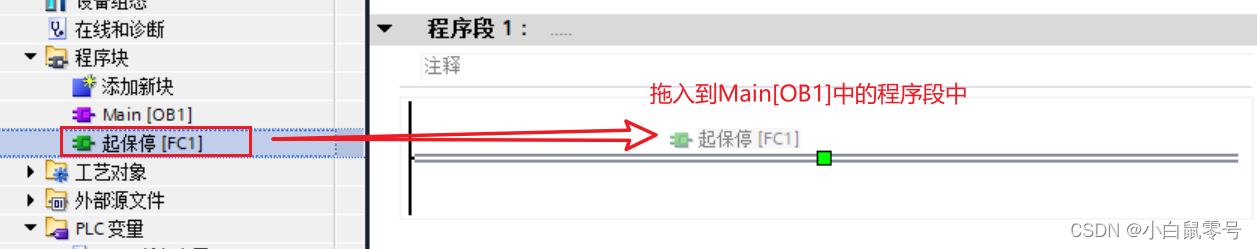

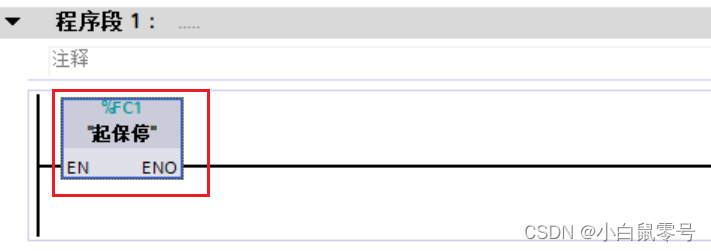

编写完后，将程序拖入到Main[OB1]的程序段中

拖入后的效果为：

接着，点击”仿真模拟“->”下载到设备“，进行监控

.

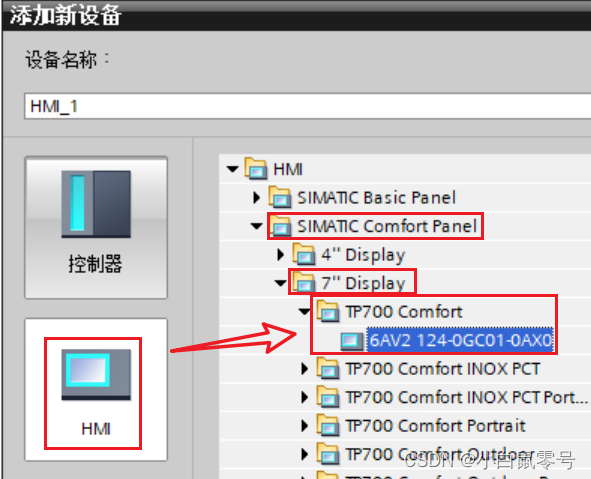

新建项目->添加新设备【一个是S7-1200PLC，另一个是触摸屏TP700（见下图）】

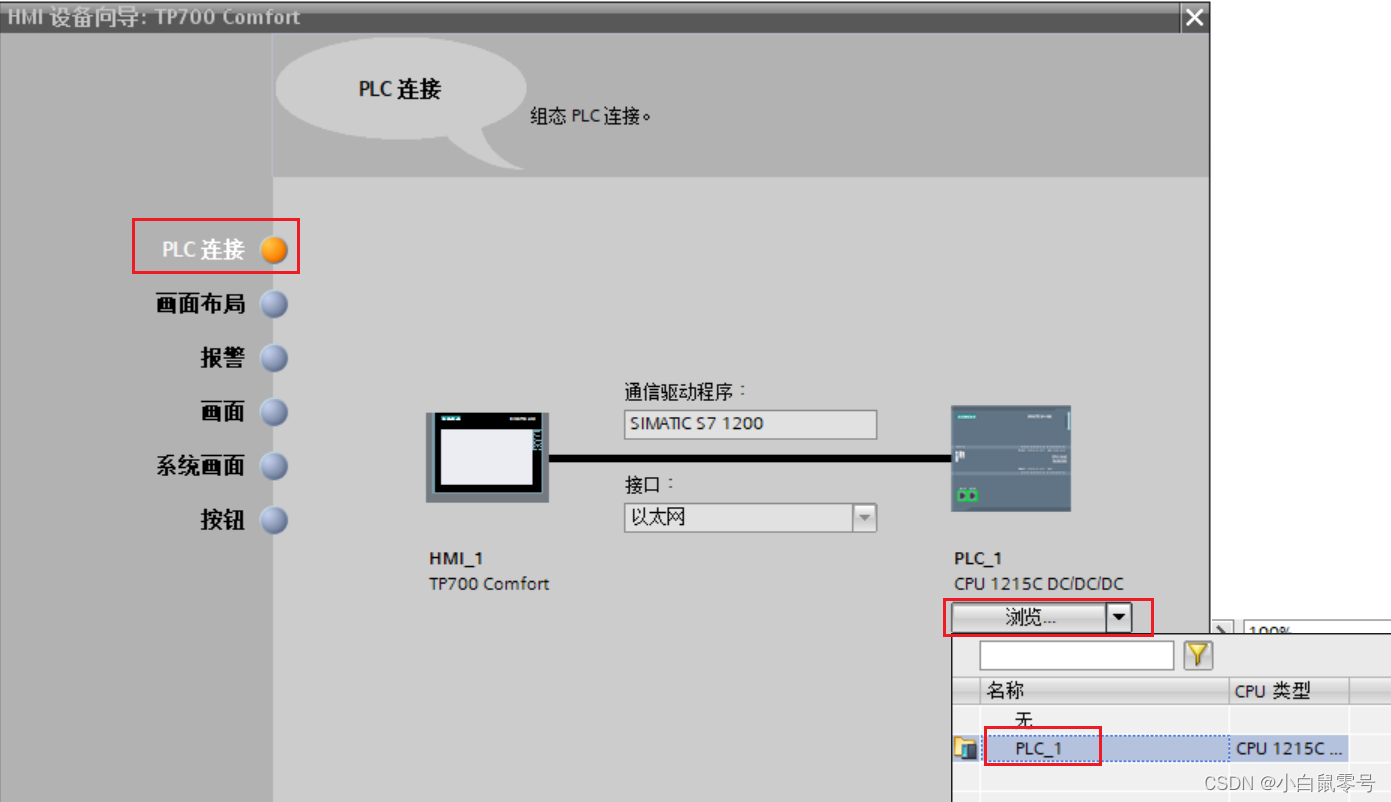

触摸屏配置：

• 最主要设置触摸屏和哪个PLC进行连接

• 其余的为个性化设置，非必须。


Step2

按照“案例1. 起保停” ，建立起保停程序。

Step3

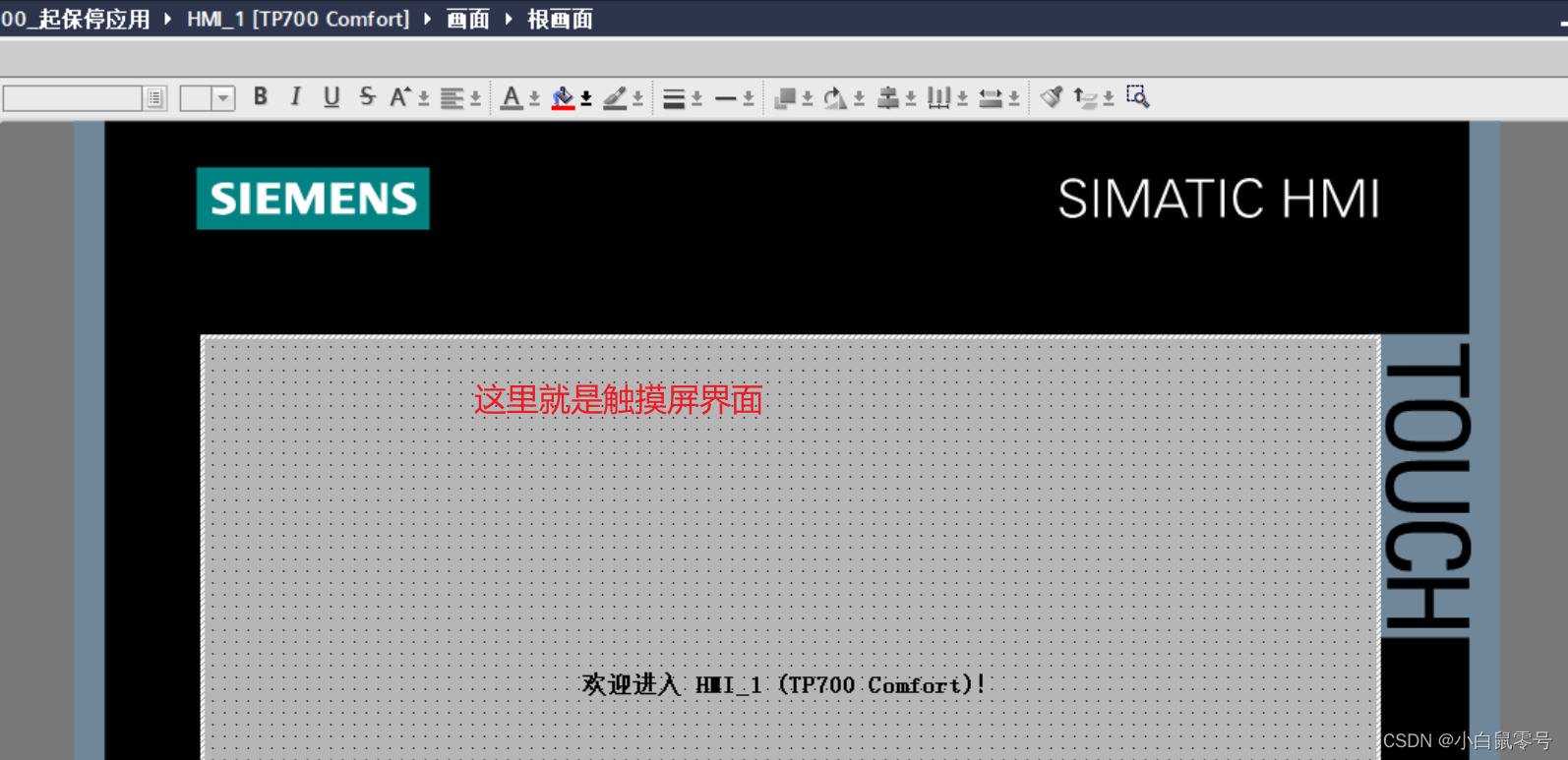

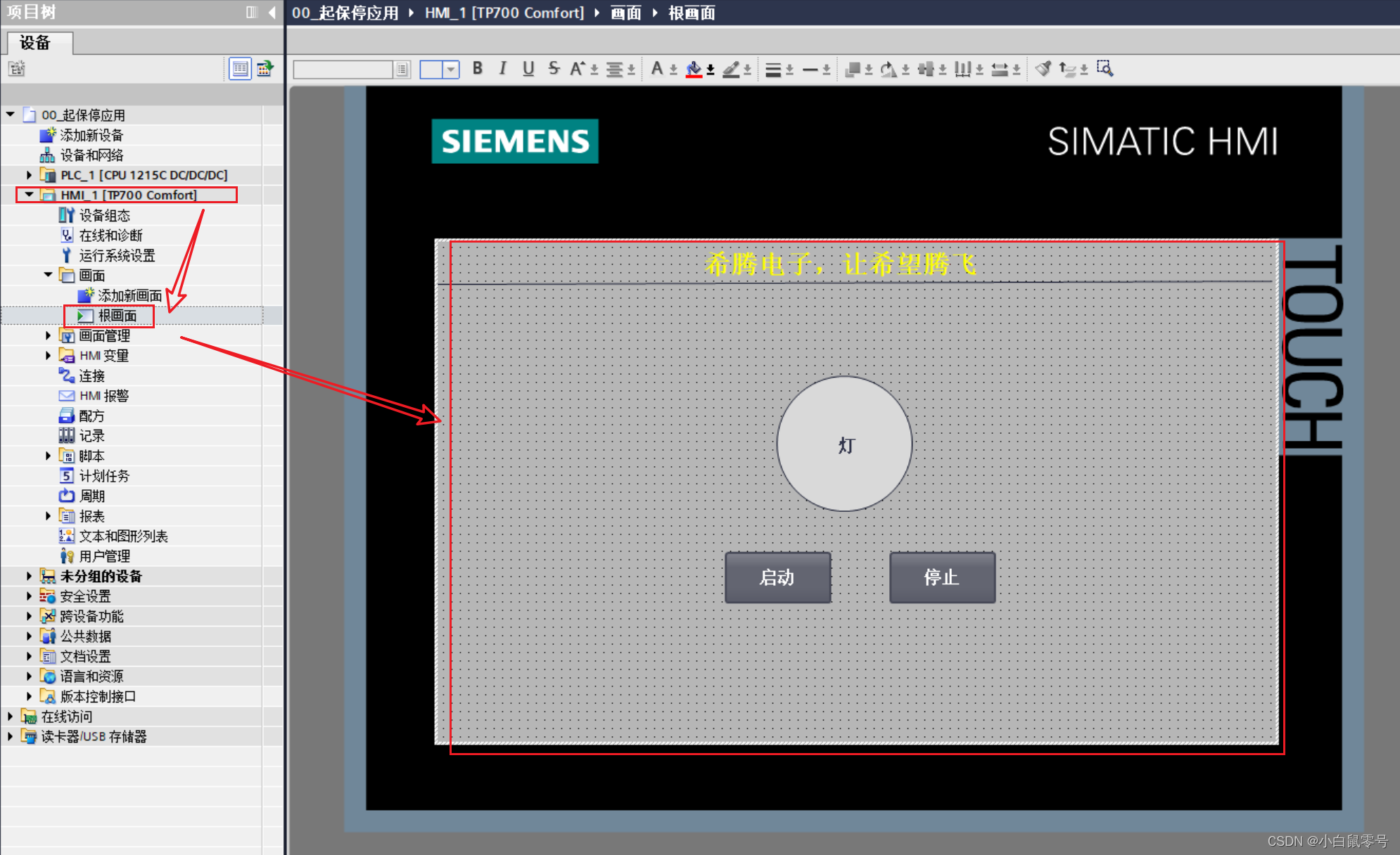

进入屏幕界面，进行设置
绘制2个按钮，1个灯

如下图示：

：

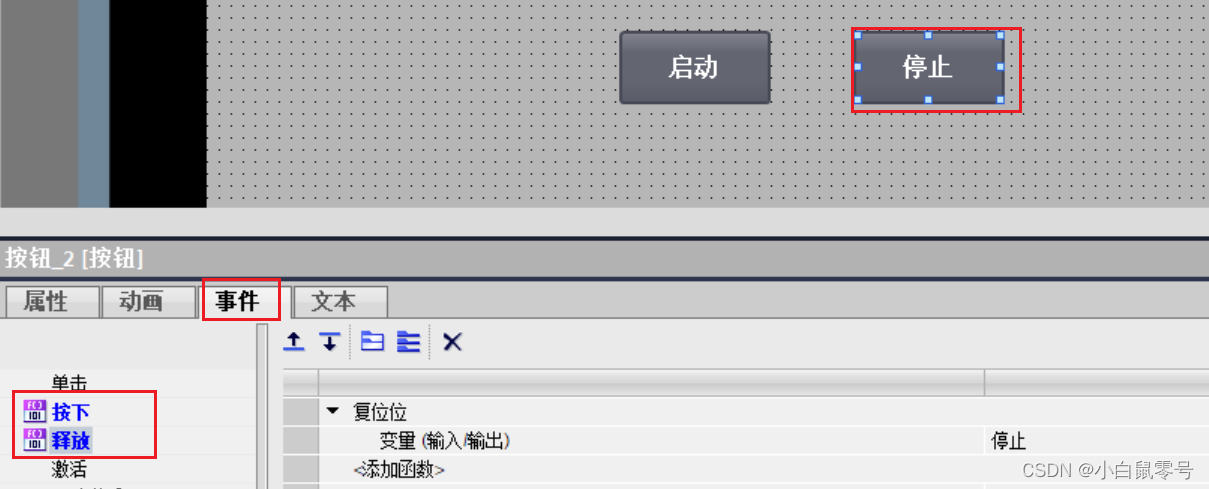

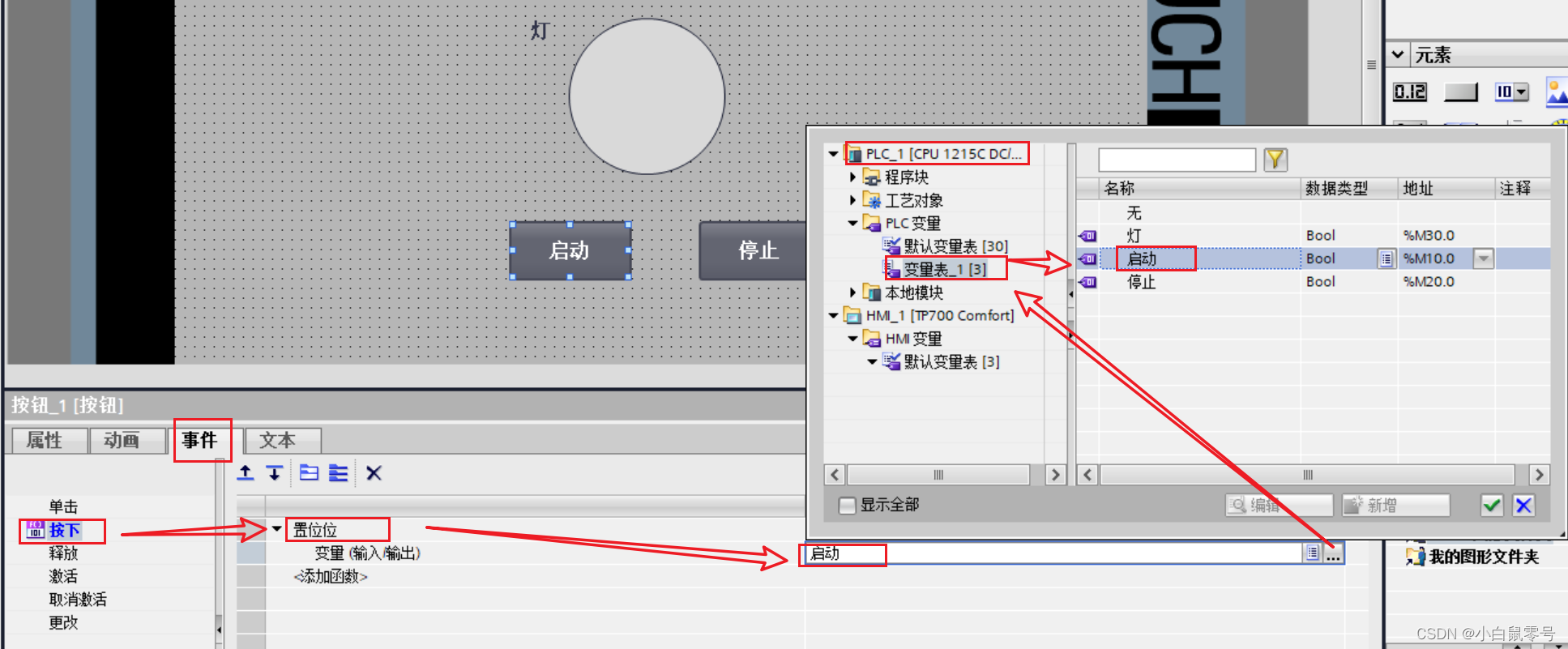

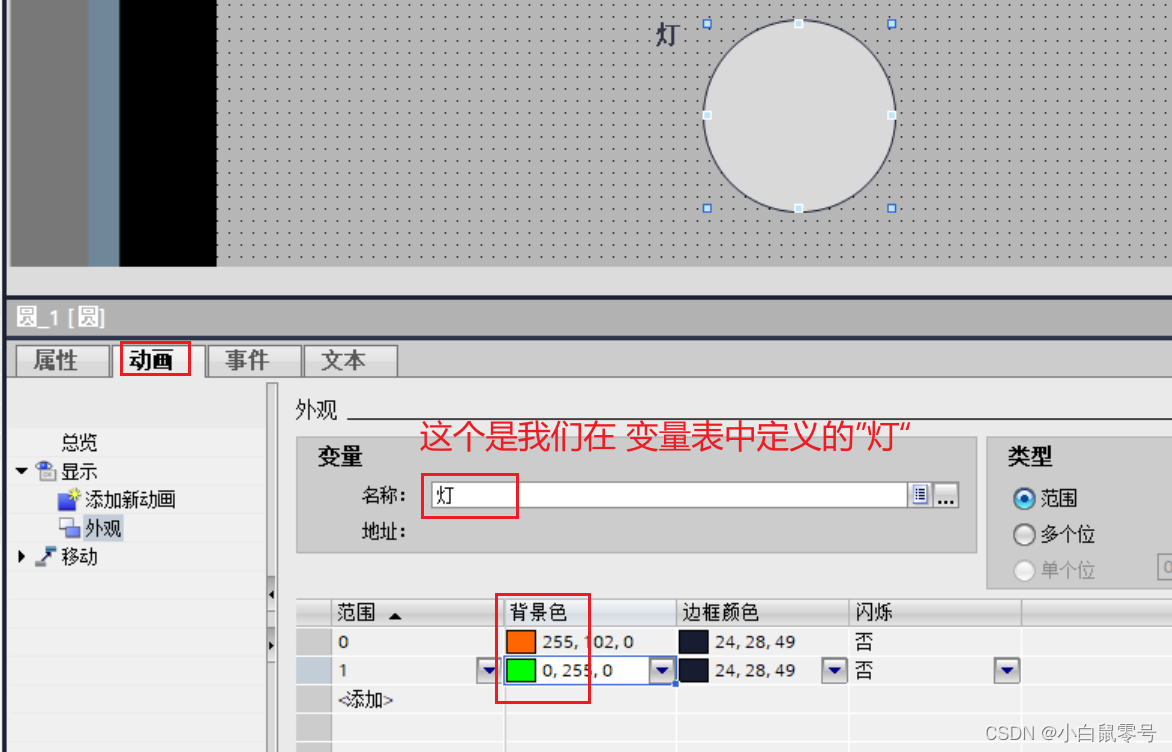

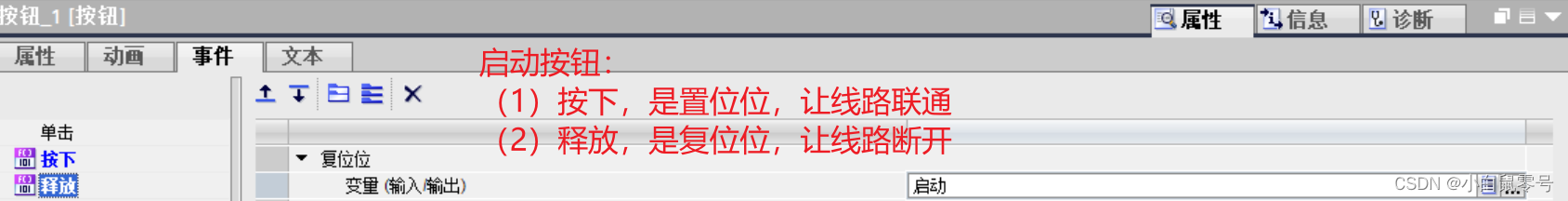

配置：
通启动按钮一样配置。

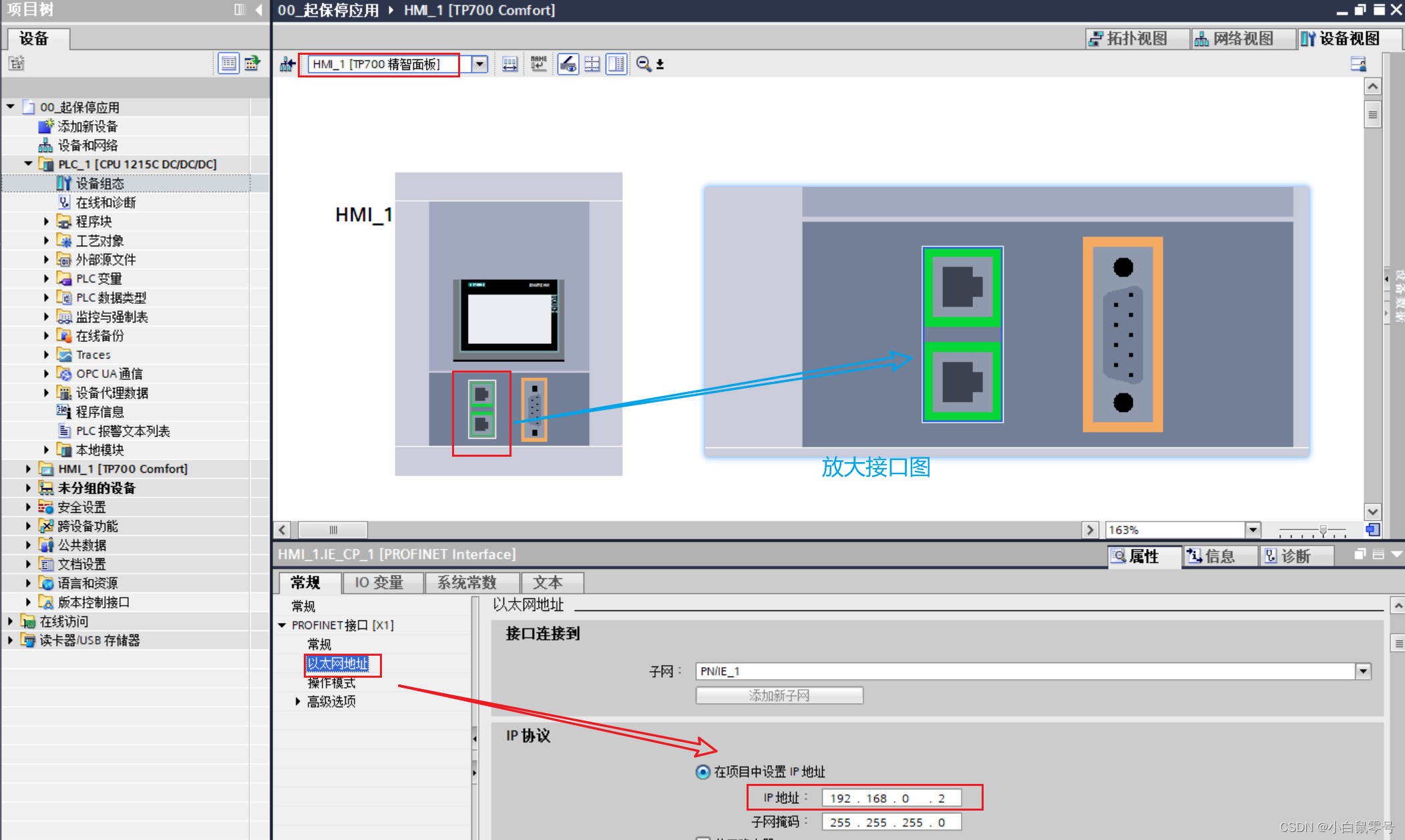

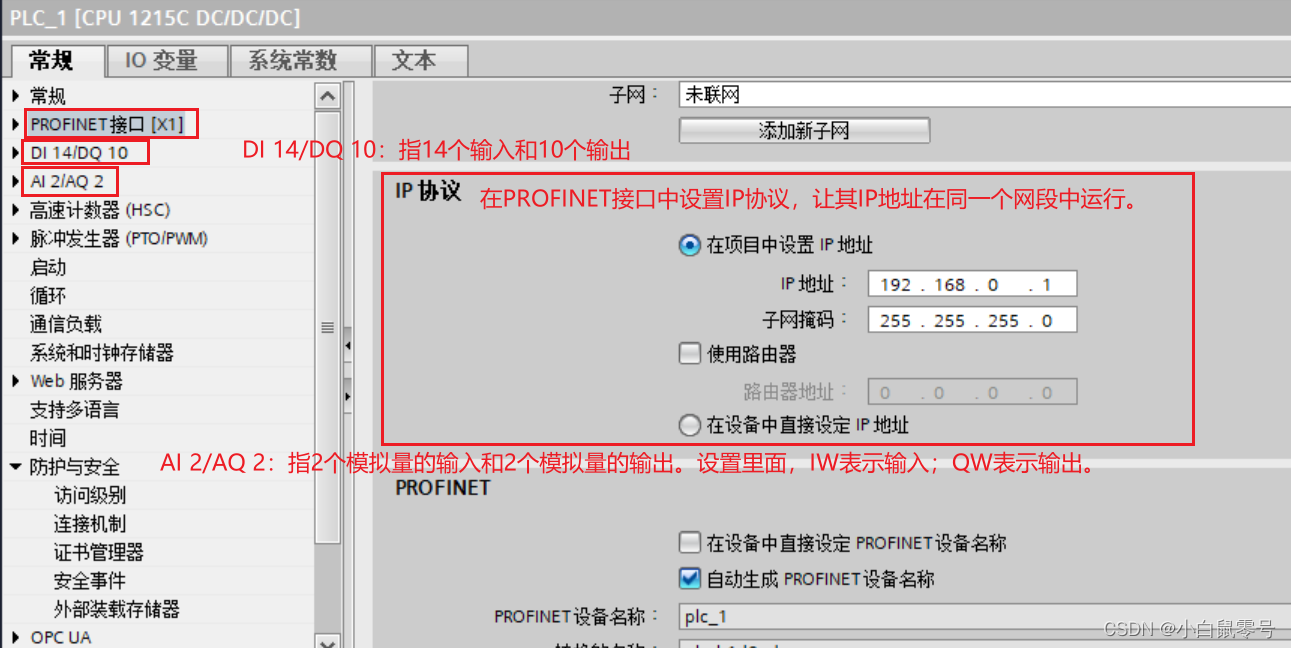

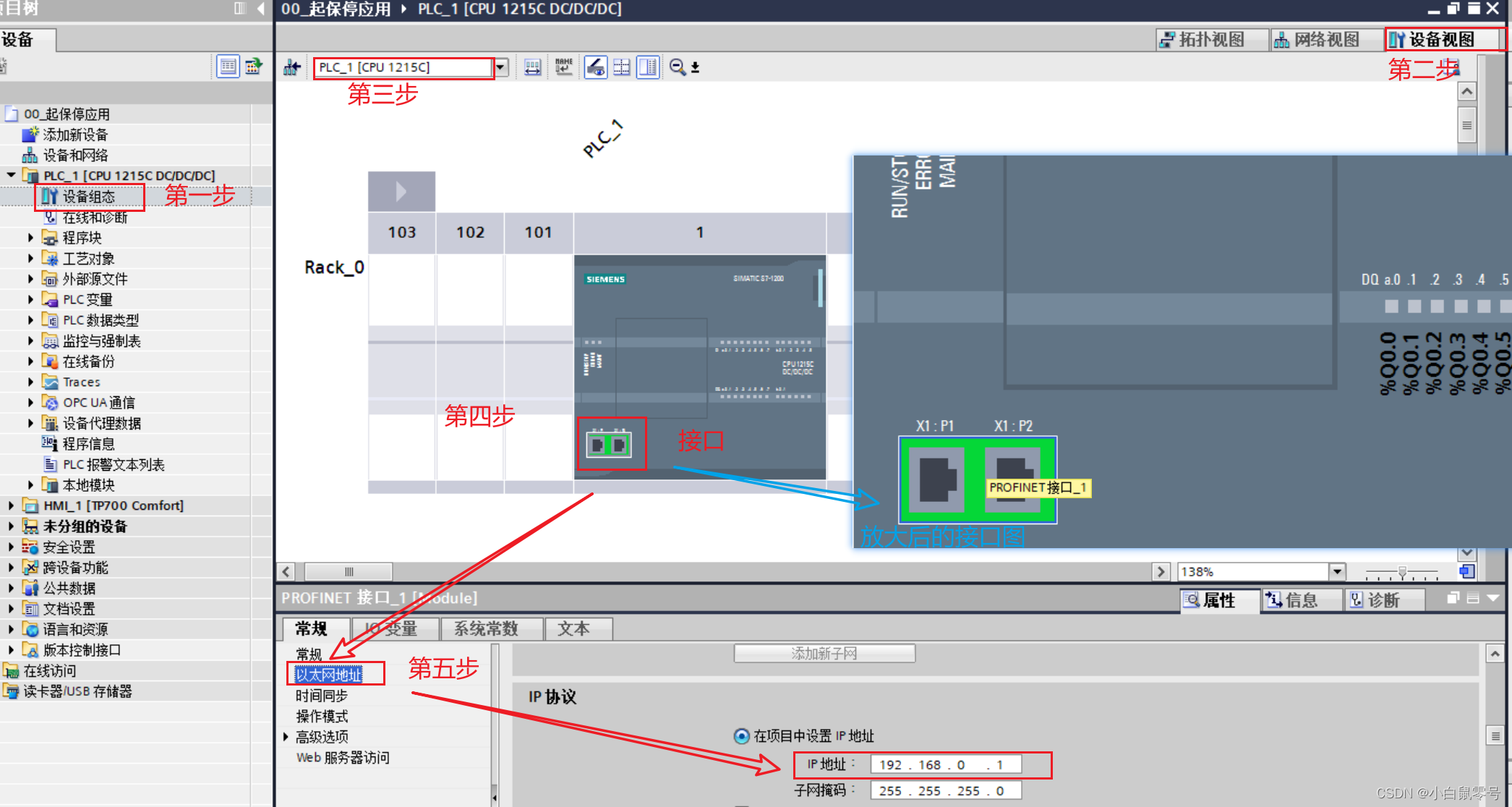

Step4. 检查PLC和屏幕是否在同一个网段下面

查看方式：
PLC面板->设备组态->设备视图：
（1）选择PLC，双击”网络接口“

（2）选择面板，查看

确认在同一个网段下后，进行仿真操作即可。

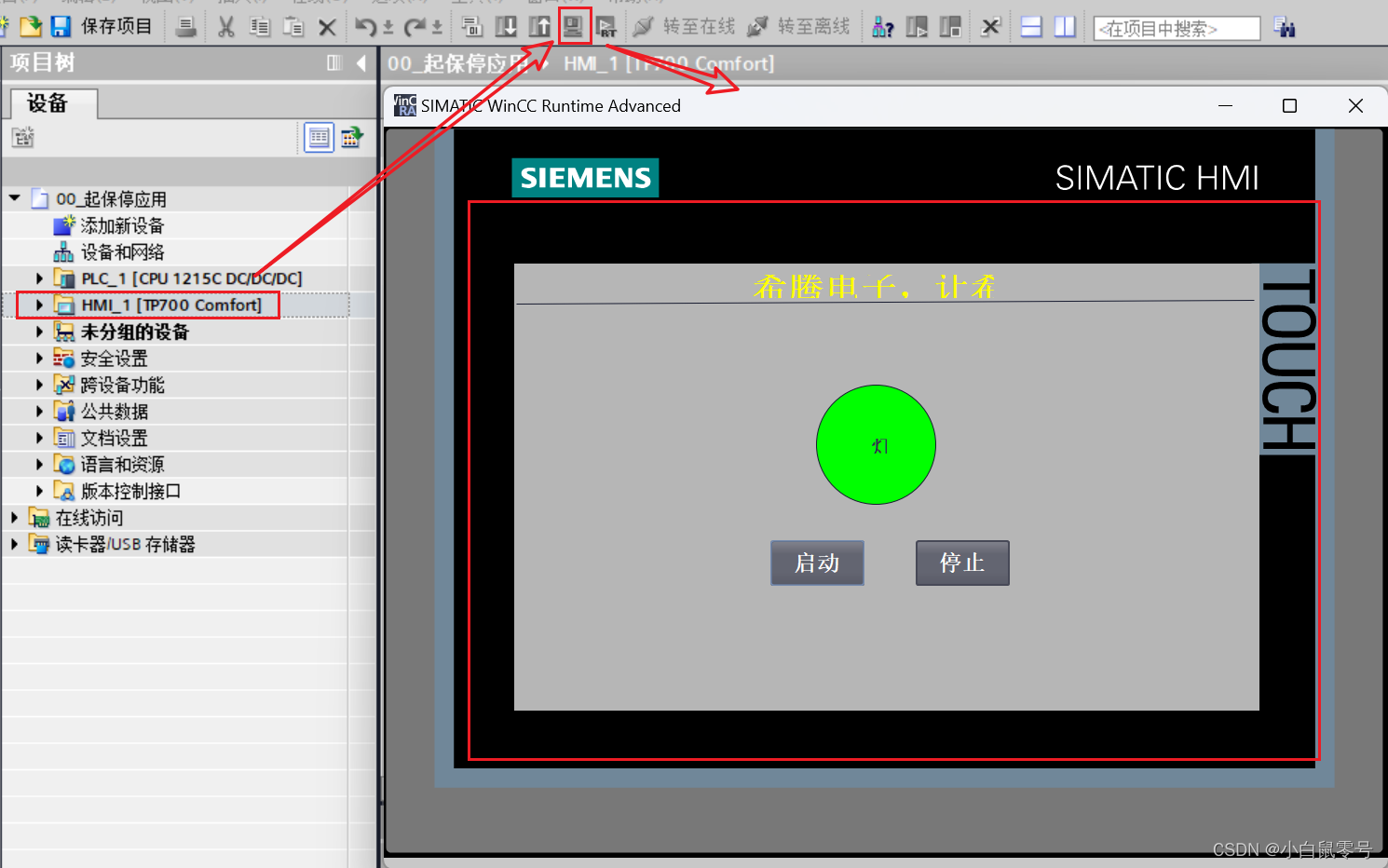

Step5. 仿真

(1) 启动PLC的仿真

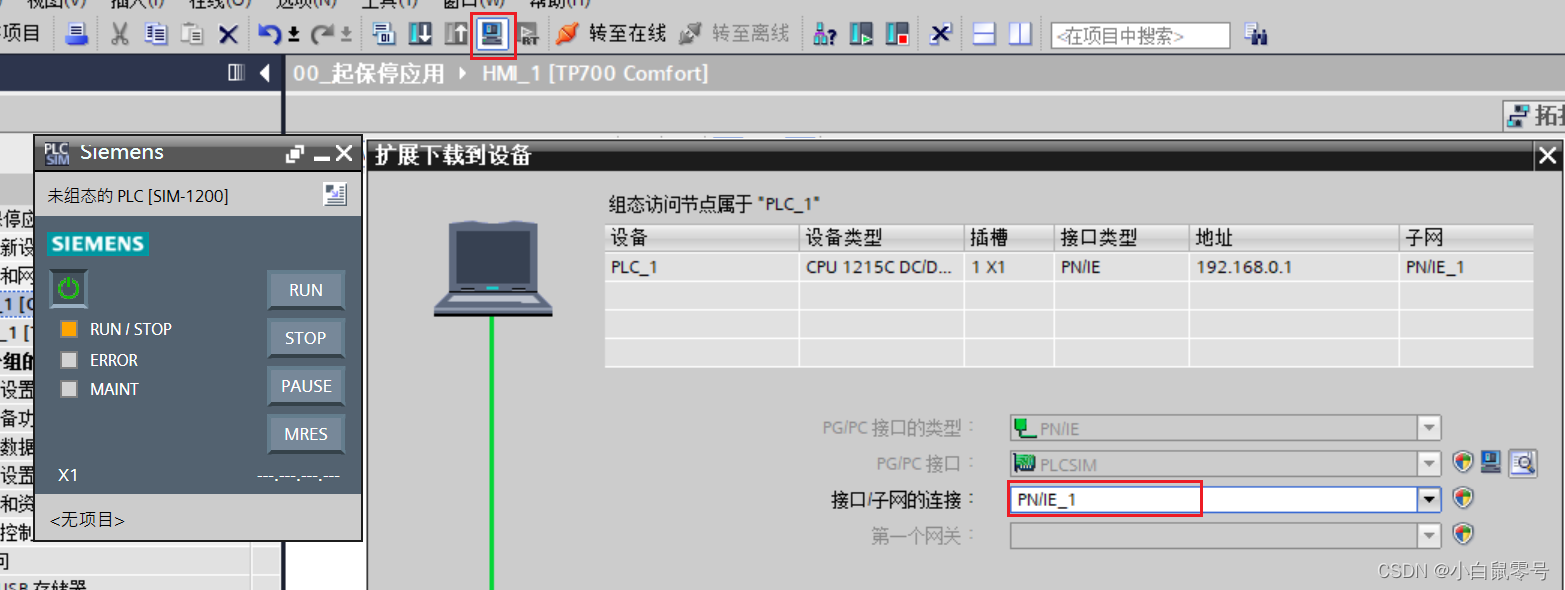

点击仿真，选择接口/子网的连接：PN/IE_1

（2）启动触摸屏的仿真

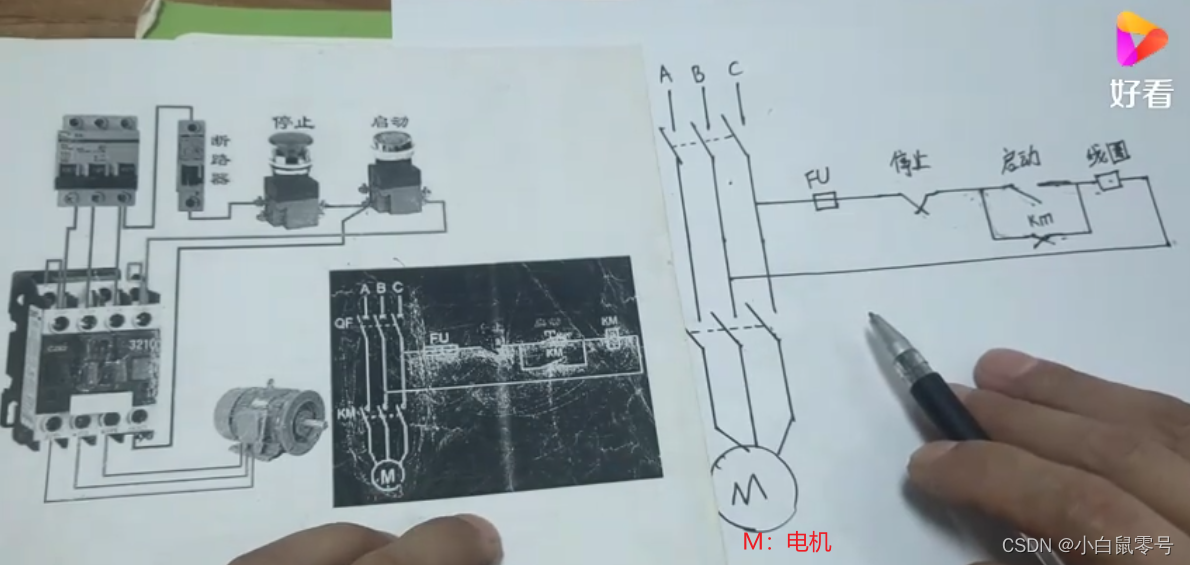

Step6.

结合程序段和面板一起看

：

• 停止按钮接常闭点【按钮不按时，线路接通】
• 启动按钮接常开点【按钮按下时，线路接通】
• 接触器：
  • 通过电磁力，控制开关的闭合。
  • 接触器通电后，常开触点由于磁力吸合=>开关闭合。

---
