在CAD在线绘图时，创建一条双向无限延长的线，一般用来当做辅助线，以方便绘图。
执行方式

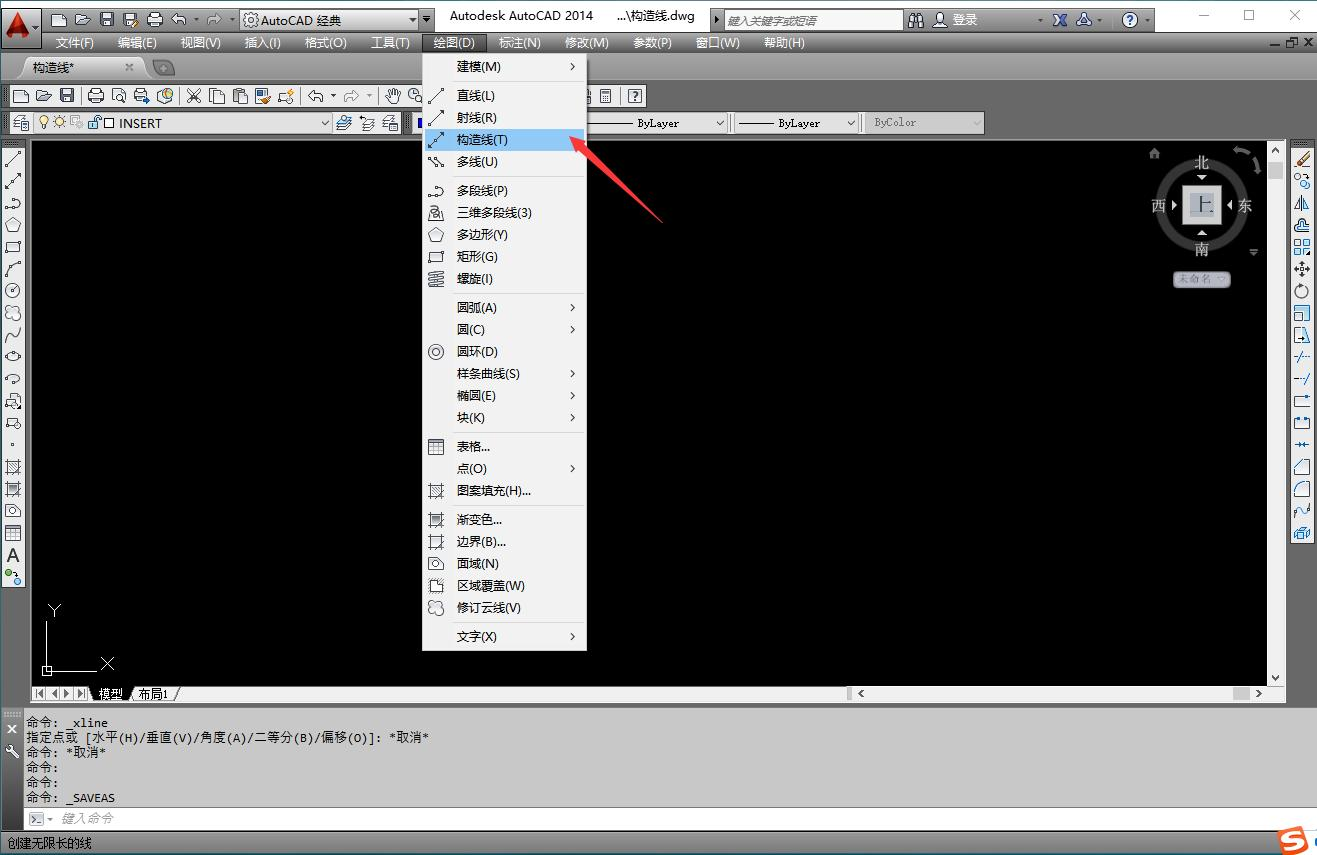

（1）单击菜单栏“绘图→构造线”。如图：

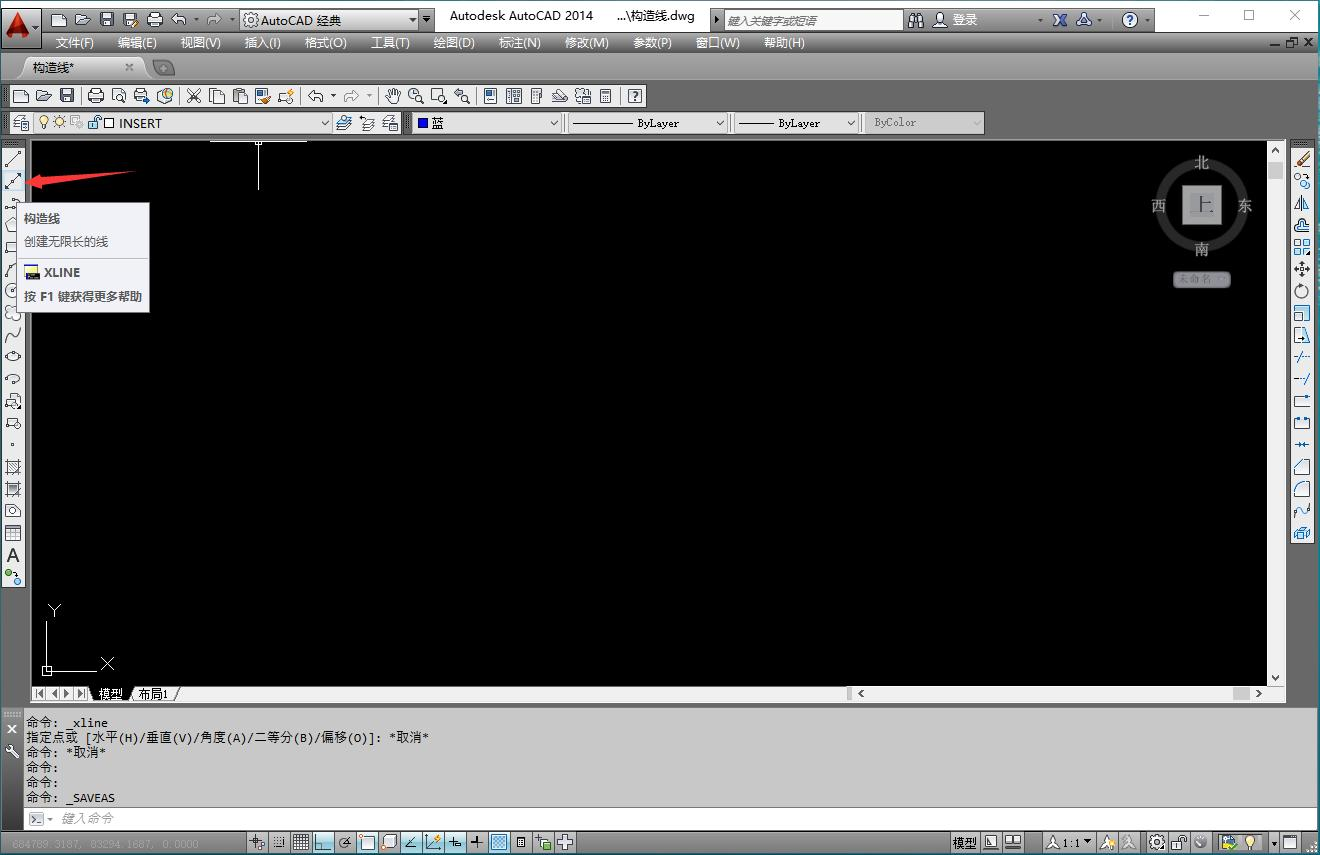

（2）单击绘图工具栏“构造线”按钮。如图：

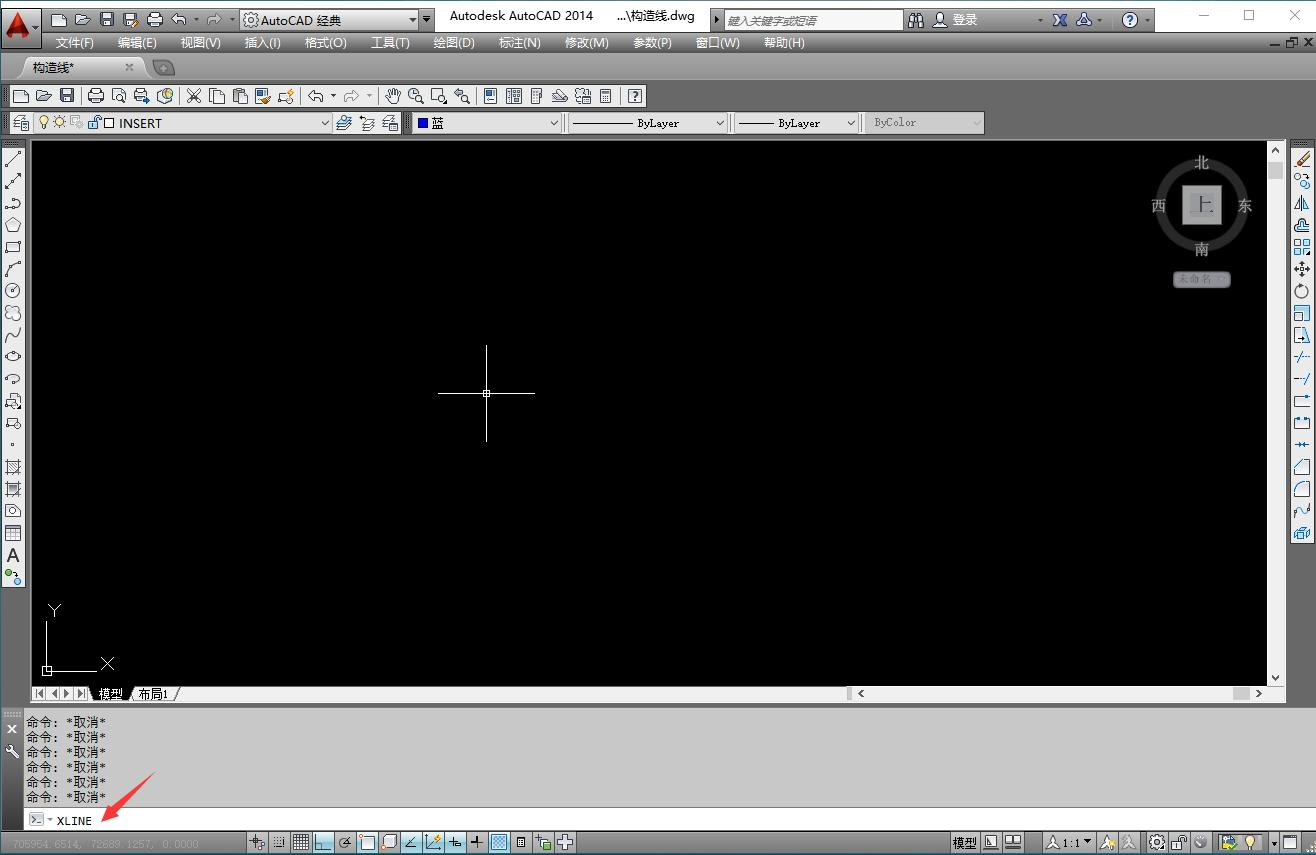

（3）在命令行中输入“XLINE”按enter键。如图：
操作步骤

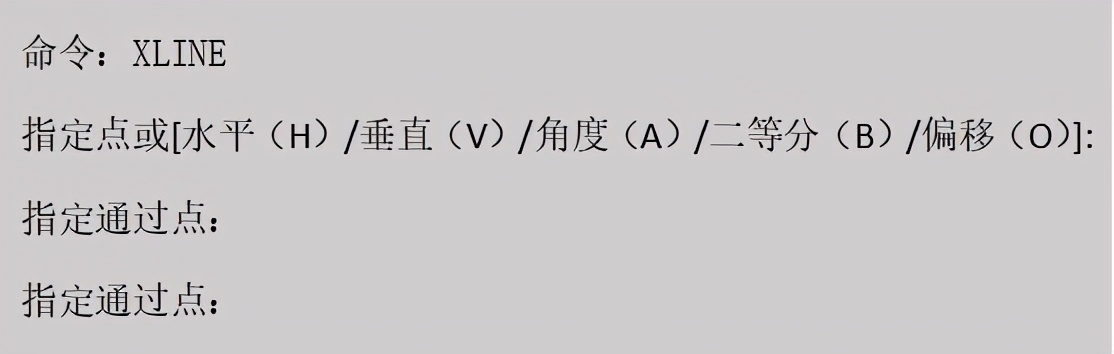

执行命令之后，命令行会显示以下信息：
选项说明
（1）水平：只能在水平方向画构造线。
（2）垂直：只能在垂直方向画构造线。
（3）角度：指定构造线的角度。
（4）二等分：一般用在角平分线上。
（5）偏移：偏移构造线。
构造线的6种绘制方式如下图

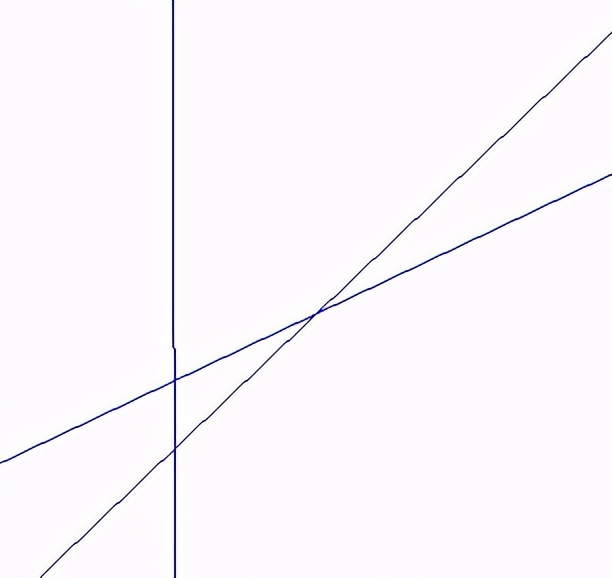

指定点：

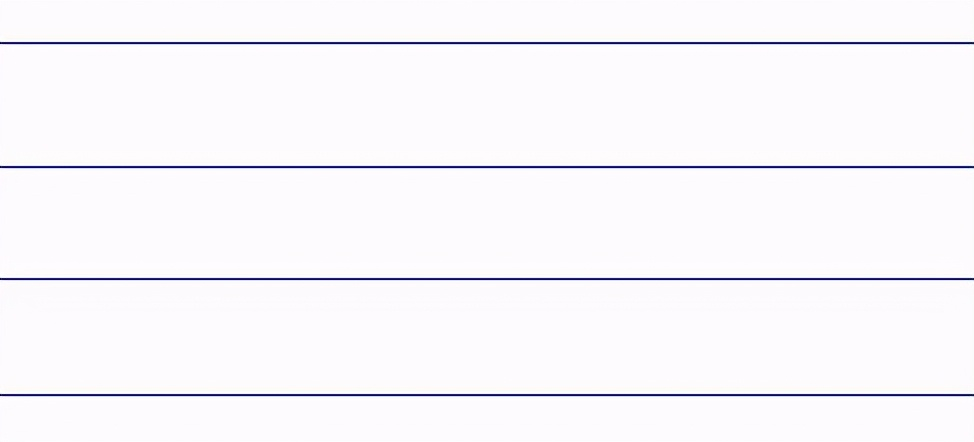

水平：

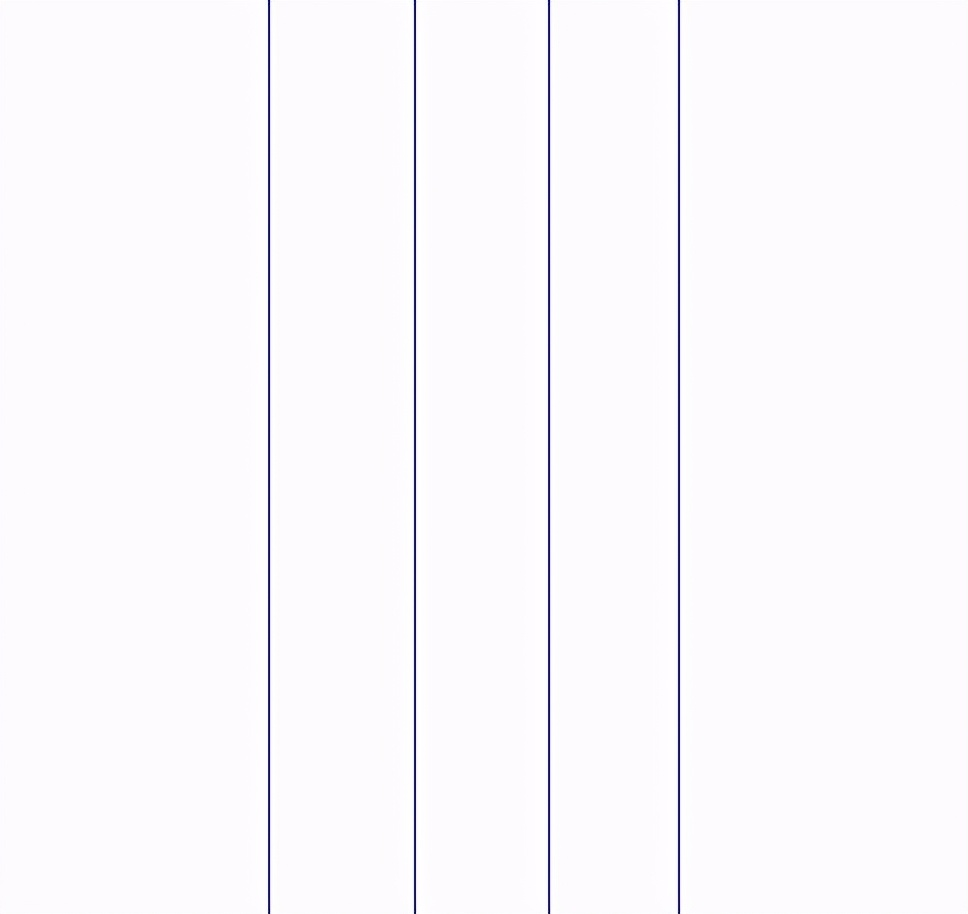

垂直：

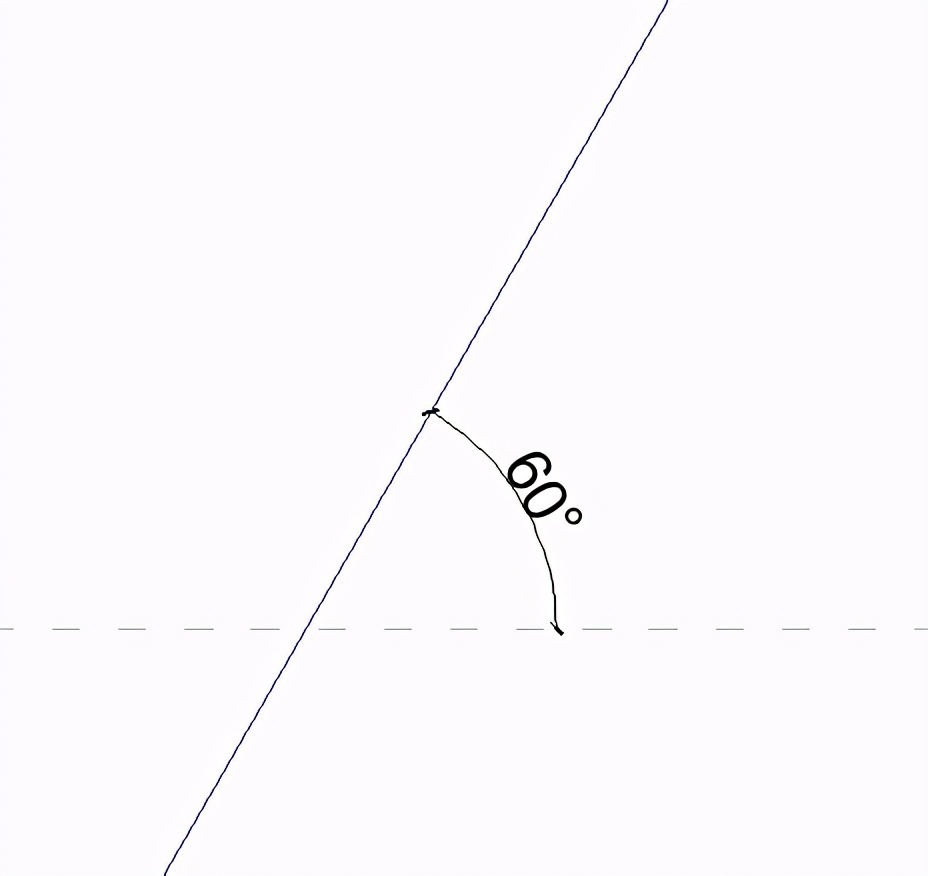

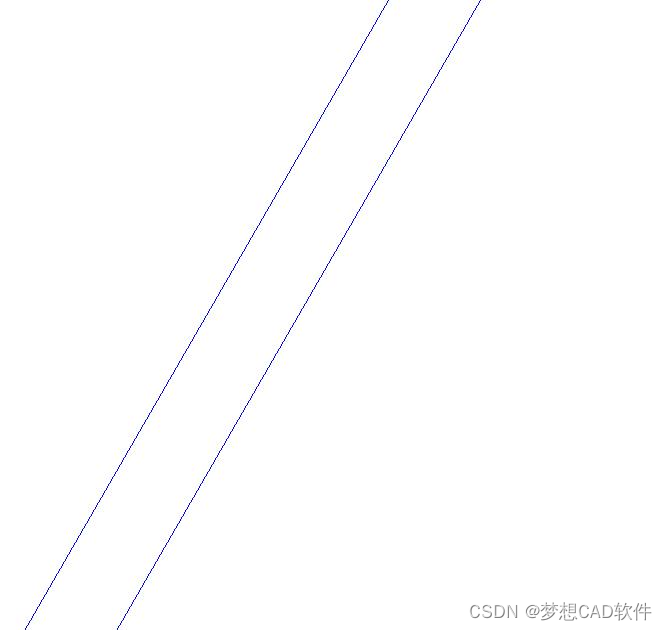

角度：

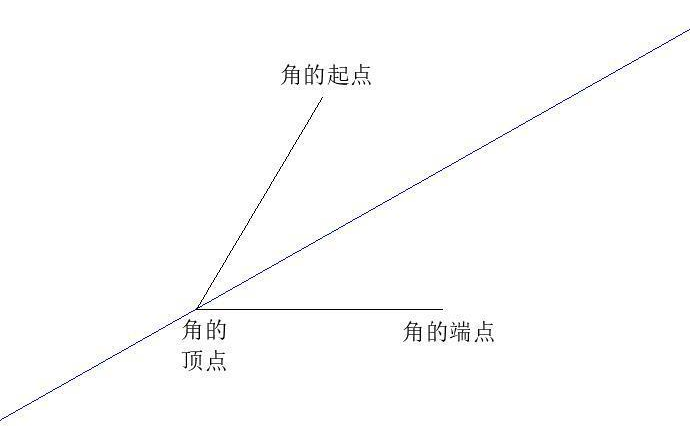

二等分：

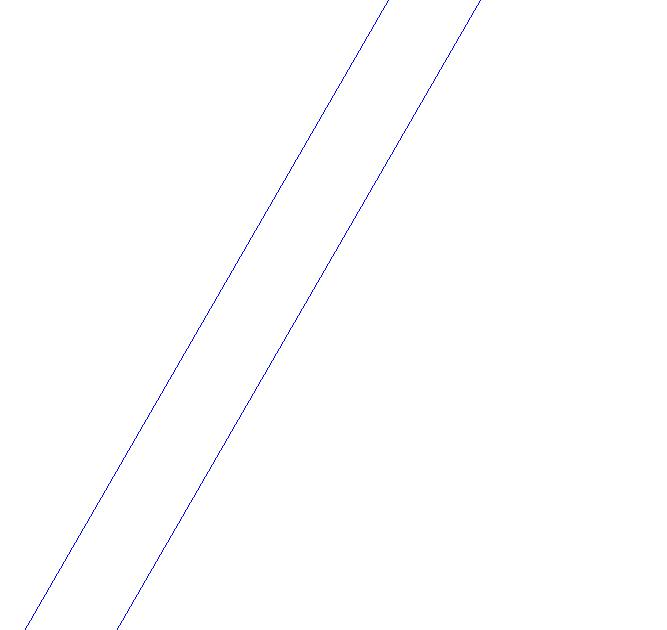

偏移：
