<svg xmlns="http://www.w3.org/2000/svg" style="display: none;"> <path stroke-linecap="round" d="M5,0 0,2.5 5,5z" id="raphael-marker-block" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"></path> </svg> <p>首先说明一下 ARM是RISC&#xff08;“reduced instruction set computer”&#xff0c;即“精简指令集计算机”&#xff09;结构<br /> x86是CISC&#xff08;“Complex Instruction Set Computer”&#xff0c;即“复杂指令系统计算机”&#xff09;结构<br /> 想表达个什么意思呢&#xff1f;也就是它俩不一样&#xff0c;至于怎么不一样呢&#xff0c;并非这篇博客讨论的要点。因此mov指令使用起来也不一样。</p>

接下来介绍一下ARM里面的mov指令
mov只能在寄存器之间移动数据，或者把立即数移动到寄存器中，这个和x86这种CISC架构的芯片区别最大的地方。
x86中没有ldr这种指令，因为x86的mov指令可以将数据从内存中移动到寄存器中。

而且ARM里面的mov指令有一些限制，有的数是不能表示出来的哦，待我道来：

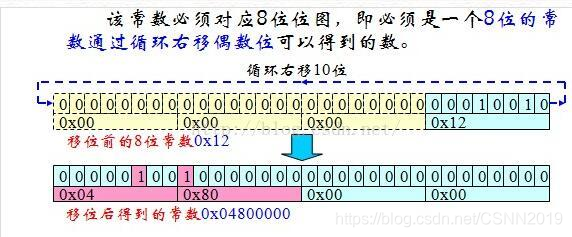

MOV对于立即数是有要求的，就是下面的“8位图”数据。

只能由一个8bit连续有效位通过偶数次移（为什么是偶数次呢，因为必须乘以2（规定就是如此））位得到的数。

讯享网
它为什么会有这样的限制呢？

原因是，MOV本身就是一个32bit指令，除了指令码本身，它不可能再带一个可以表示32bit的数字，所以用了其中的12bit来表示

立即数，其中4bit表示移位的尾数（循环右移，且数值*2），8bit用来表示要移位的一个基数。

如果立即数超过这个范围，就没有办法用一条MOV指令给寄存器赋值

举例解释：

Operand2占了12位，其中bit11-bit8是移位数(rotate)，bit7-0是一个8位的立即数(imm)，MOV Rn, op2，（这里描述得不太准确，主要看下面例子）执行之后，Rn=op2 >> (rotate * 2)，这里的移位是循环右移
（而且循环右移的空间范围是32位）
当我以前看到这里的时候，我总是在想，它会不会把高位数据覆盖了？如果高位数据搞了半天没用的话，全部置零，等着来循环移动覆盖，那不是多此一举吗？反而浪费了好多空间，为什么不能直接填入，还要覆盖，后来我请教了一位佬，他跟我解释是：
机器在底层是有个芯片算法的，来识别这个立即数，可以理解为机器码和芯片之间的约定（所以并不是在原始地方进行移位，这样一解释的话，那的确节省了好多空间呀）
举个例子：

以下是几个例子：

1、mov r3, #0x

虽然0x是一个32位的数，但是可以找到这么一个8位立即数，通过右移得到，看下机器码e3a03456，展开成二进制，对照下格式

1110 0011 1010 0000 0011 0100 0101 0110

cond[31:28]=1110

[27:26]=00

L[25]=1，代表op2是一个立即数

OpCode[24:21]=1101

S[20]=0

Rn[19:16]=0000

Rd[15:12]=0011，R3

Op2[11:8]=0100，右移4 ＊ 2位

Op2[7:0]=0101 0110，8位立即数，0x56

首先要将0x56扩展成32位的无符号数，0x00000056，然后循环右移8位，就得到了0x

2、mov r3, #0x

0x是无法通过移位来得到的，这时编译器会报错，C语言编写的程序，编译器会这样来处理：

mov r3, #0x

add r3, r3, #0x14

代替mov的另外一条指令就是ldr，或许会更方便点。

MOV指令可以操作的数字举例：
0x12
0x120
0x1200
0x
MOV指令不能操作的数字举例：
0x123
0x1230
0x

mov指令到此就讲解完成。接下来是LDR和LDR伪指令：

LDR指令（有等号的ldr指令是伪汇编指令）
ldr指令既可以是大范围的地址读取伪指令，也可以内存访问指令。
当它的第二个参数前面有“=”时，表示伪指令，否则表示内存访问指令。
LDR指令：就是个单寄存器存储的ARM存储器访问指令。
(LDR补充了MOV指令不能访问内存的缺陷。)

数据从内存到CPU之间的移动只能通过L/S指令来完成，也就是ldr/str指令。比如想把数据从内存中某处读取到寄存器中，只能使用ldr。mov不能干这个活，mov只能在寄存器之间移动数据，或者把立即数移动到寄存器中，再次强调。

ldr r0, 0x
就是把0x这个地址中的值存放到r0中。

ldr r0, =0x
这样，就把0x这个地址写到r0中了。所以，ldr伪指令和mov是比较相似的。只不过mov指令限制了立即数的长度为8位，也就是不能超过512。而ldr伪指令没有这个限制。如果使用ldr伪指令时，后面跟的立即数没有超过8位，那么在实际汇编的时候该ldr伪指令是被转换为mov指令的。

ldr伪指令和ldr指令不是一个同东西

LDR指令的格式：

LDR{条件} 目的寄存器 <存储器地址>

作用：将 存储器地址 所指地址处连续的4个字节（1个字）的数据传送到目的寄存器中。

LDR R0，[R1，R2] ；将存储器地址为R1+R2的字数据读入寄存器R0。

LDR R0，[R1，#8] ；将存储器地址为R1+8的字数据读入寄存器R0。

LDR R0，[R1],R2 ；将存储器地址为R1的字数据读入寄存器R0，并将R1+R2的值存入R1。

LDR R0，[R1],#8 ；将存储器地址为R1的字数据读入寄存器R0，并将R1+8的值存入R1。

LDR R0，[R1，R2]! ；将存储器地址为R1+R2的字数据读入寄存器R0，并将R1+R2的值存入R1。

LDR R0，[R1，LSL #3] ；将存储器地址为R1*8的字数据读入寄存器R0。

LDR R0，[R1，R2，LSL #2] ；将存储器地址为R1+R2*4的字数据读入寄存器R0。

LDR R0，[R1,R2，LSL #2]！ ；将存储器地址为R1+R24的字数据读入寄存器R0，并将R1+R24的值存入R1。

LDR R0，[R1],R2，LSL #2 ；将存储器地址为R1的字数据读入寄存器R0，并将R1+R2*4的值存入R1。

LDR R0，Label ；Label为程序标号，Label必须是当前指令的-4~4KB范围内。

要注意的是

LDR Rd，[Rn]，#0x04 ；这里Rd不允许是R15。

另外LDRB 的指令格式与LDR相似，只不过它是将存储器地址中的8位（1个字节）读到目的寄存器中。

LDRH的指令格式也与LDR相似，它是将内存中的16位（半字）读到目的寄存器中。

LDR R0，=0xff

这里的LDR不是arm指令，而是伪指令。这个时候与MOVE很相似，只不过MOV指令后的立即数是有限制的。这个立即数必须是0X00-OXFF范围内的数经过偶数次右移得到的数，所以MOV用起来比较麻烦，因为有些数不那么容易看出来是否合法。

综上所述：ldr伪指令用于加载32位的立即数或一个地址值到指定寄存器。
在汇编编译源程序时，ldr伪指令被编译器替换成一条合适的指令。
若加载的常数未超出mov或mvn的范围，则使用mov或mvn指令代替该ldr伪指令，
否则汇编器将常量放入文字池，并使用一条程序相对偏移的ldr指令从文字池读出常量。
