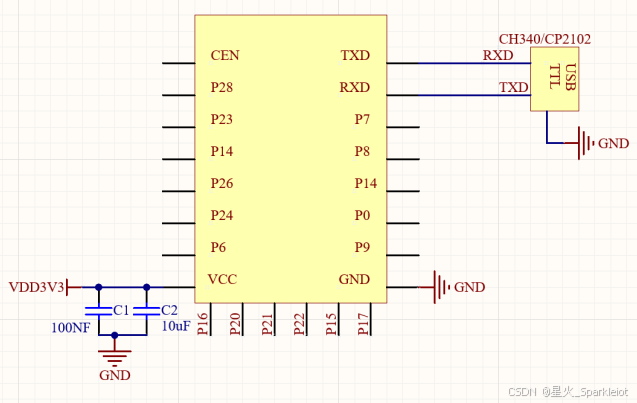

当我我们拿到模块后，可以按照以下接线进行测试：
即 VCC、EN 接 3.3v、 GND 接地、模块的 TX、RX 接串口工具的 RX、TX、RST 引脚低电平复位，不需要的IO脚位可以悬空。产品硬件设计电路请参考后面的说明。
如下图:

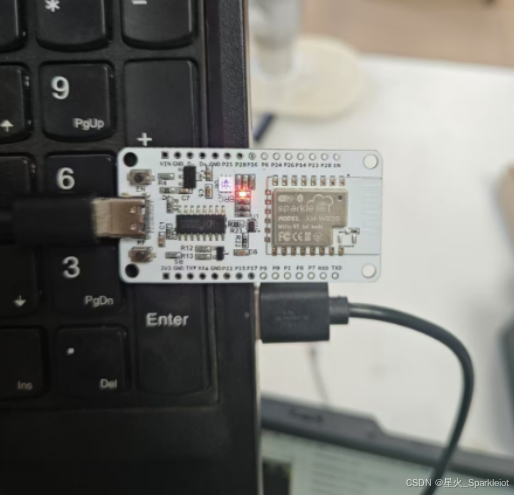

开发原理图：
在按照1.1接线完成后，请详细检查电路，确认没有问题请打开打开串口调试助，配置模式为波特率：、数据位： 8 校验位：none 停止位：one 流控：none

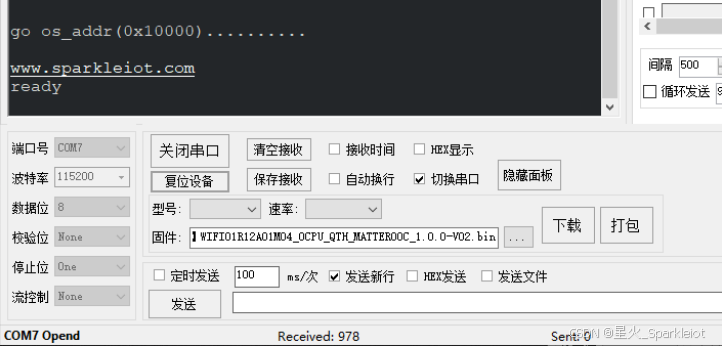

配置信息如下：
确认没有问题请按一下EN按键RST复位键（300m左右的低电平），打印信息如下：
显示 ready 证明启动正常。
常见问题：
1、按键没有反映
（1）请检查模组供电电源是不是3.3V/800ma的电源；
（2）请检查一下TX和RX是不是接错位置；
（3）检查一下端口号选择是否正确，有没有关闭串口调试助手的端口。
2、按键全是乱码
（1）请和模组厂家确定模块的波特率是多少;
（2）请检查和模组通信的USB转TTL是不是兼容性问题，建议使用的是CH340和CP2102芯片做的USB转TTL.
（3）请确定模组里面的程序是不是有问题。（后面会讲到如何对模组进行烧录固件）
