MSP430F5529开发板+7针0.96寸OLED

OLED引脚分配绿色板子
- DO(SCLK)------P4.3
- D1(DATA)------P4.0
- RES-----------P3.7
- DC------------P8.2
- CS------------P8.1
*/

该程序是一个用C语言编写的，用于msp430f5529微控制器上的简单电子秒表应用。它使用OLED显示屏显示经过的时间，并允许用户通过两个按钮来控制开始/暂停计时以及存储并显示过往的计时结果。以下是程序的主要功能概述：

讯享网

初始化时钟：函数配置微控制器的时钟系统，设置DCO（数字控制振荡器）以得到8MHz的系统时钟频率，这为程序的定时提供基础。
硬件设置：
- 配置了OLED显示屏的接口引脚。
- 设置了两个按键输入（P1.1和P2.1），用于控制秒表的开始/暂停和存储计时结果。
显示功能：函数在OLED显示屏上显示给定的坐标位置上的时间信息，包括小时、分钟、秒和百分秒。
主循环：
- 监听按键事件，P1.1用于切换秒表的开始与暂停状态，P2.1用于保存当前时间到记录数组中。
- 每次循环都会更新OLED屏上的当前时间显示，并根据已保存记录的数量显示历史计时结果。
- 使用了简单的状态标志来控制是否更新计时（即是否在计时中）。
定时中断服务例程：通过Timer_A中断（每10ms触发一次），更新毫秒级和百分秒级的时间计数。当标志为真时，表示秒表正在运行，此时会增加计时。
记录功能：程序能存储最多三条计时结果，当用户按下P2.1按钮时，当前的计时结果会被存储到数组和中，并在屏幕上显示这些记录。

综上所述，此程序设计用于实现一个具有基本计时、暂停、继续以及存储和显示多个计时结果功能的电子秒表，适用于运动计时、实验计时等多种场景。

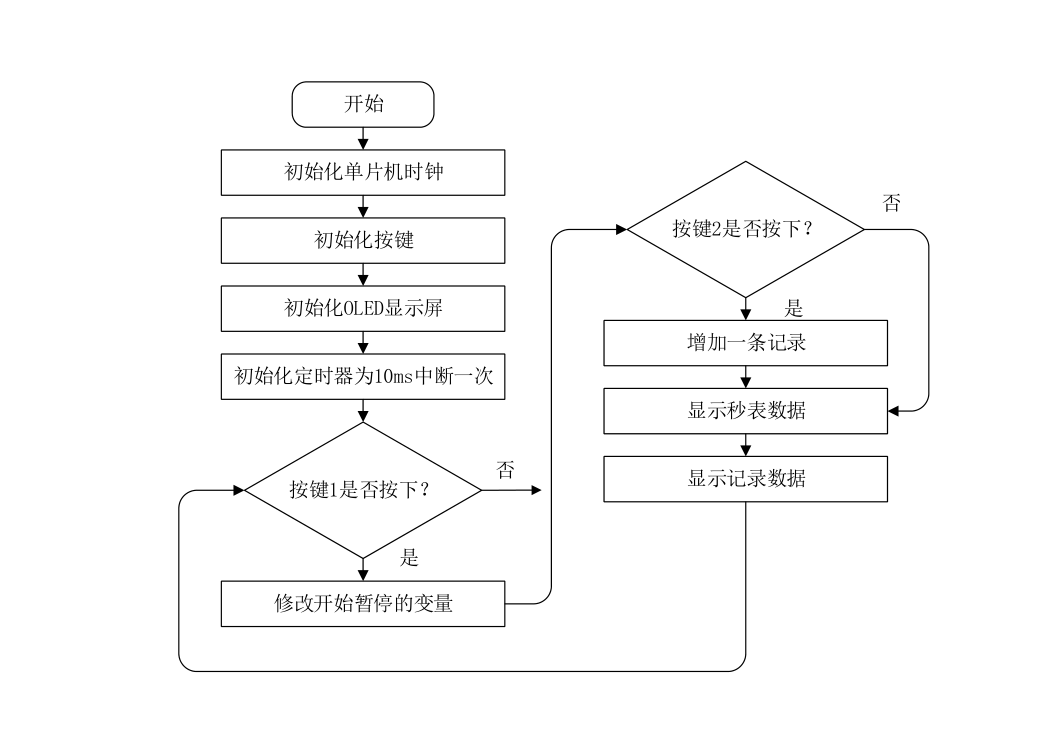

在这里插入图片描述
