修改工作环境：

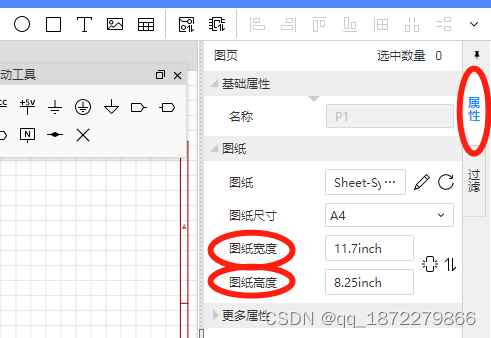

修改原理图的图纸大小：点击图纸

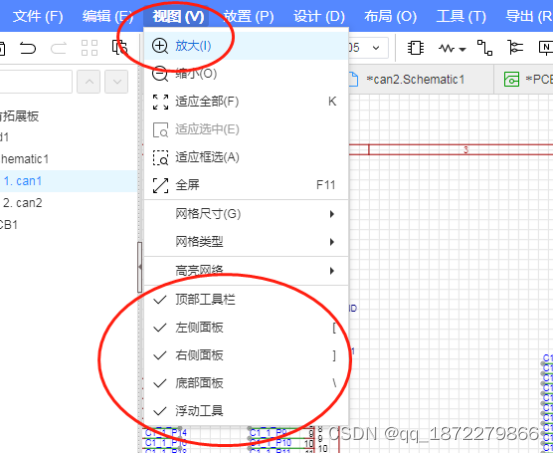

*各种面板工具放置：
操作篇：

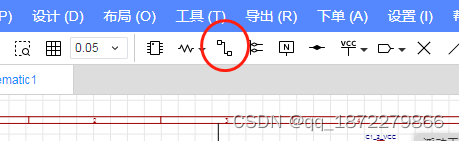

原理图链接线：
pCB链接线：
部分线拉长：选中部分线，直接拖拽
pcb也是单根拖拽
批量选取规则：框选从上到下是选中完全即可选中，框选由下到上是选中器件一部分即被选中
批量操作网络标签：AD可以查找相似，后删除。但是EDA无法查找相似的网络标签。只能一个个操作。
批量操作文本：EDA无法查找相似的文本，只能一个个操作
画PCB布线原则：地线电源线大于，其他线，并且所有布线不能出现直角。
画PCB篇
原件引脚尽量对齐：方便画出直线
丝印原则：词语从上到下，或者从左到右。
大小一样的原件选择对齐排布：尽量使用对齐，和等距排布
禁止元器件的被框选：元器件属性里面，选择锁定。
批量操作：常用查找相似+右边的属性，有些EDA无法批量操作，软件的局限性
画硬件的大致流程：
- 新建工程
- 画原理图
- 器件号数自动排序：
- DRC检查：DRC：Design Rules Check，设计规则检查
- 原理图转化导入PCB：
- 画PCB:画板框、
- 修改设计规则、
- 放置定位孔、
- 布局传递、
- 过孔、
- 修改丝印大小、
- 2D、3D预览
- 拼板：v割
器件号数排序
器件号数排序 讯享网
原理图DRC检查:

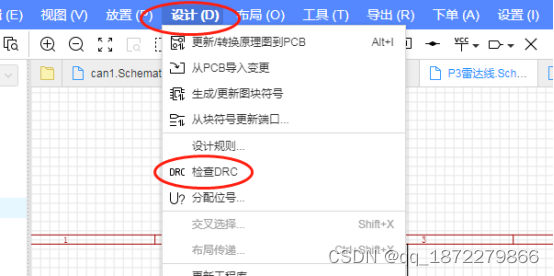

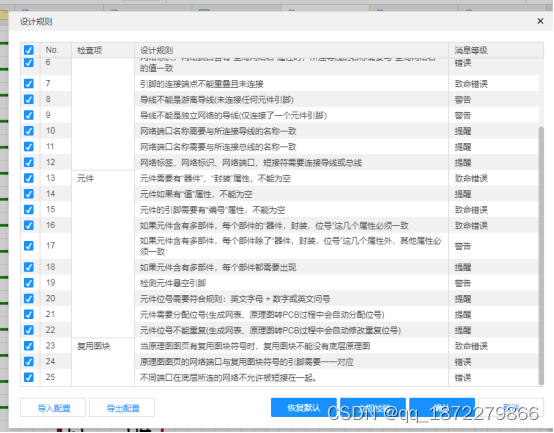

DRC检查如下图 有提醒，或者警告。一些不重要的检查，可以在原理图下选择设计规则，取消掉如下下图的勾选，
讯享网 DRC检查入口
设计规则入口
按需忽略规则检查；但是建议使用默认

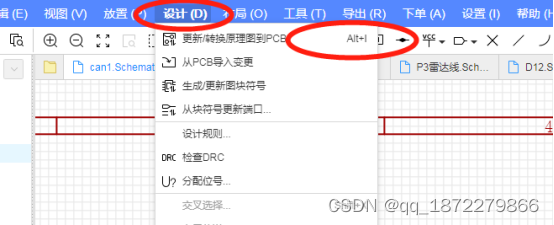

原理图转化导入PCB入口：
画PCB：

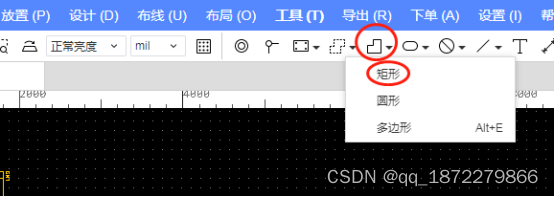

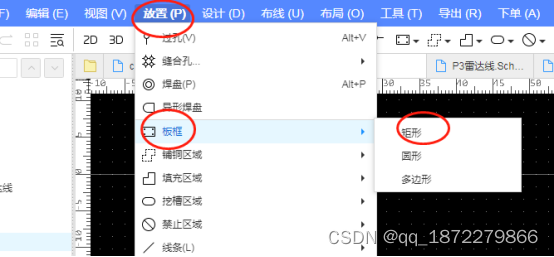

板框设计入口：
属性修改：

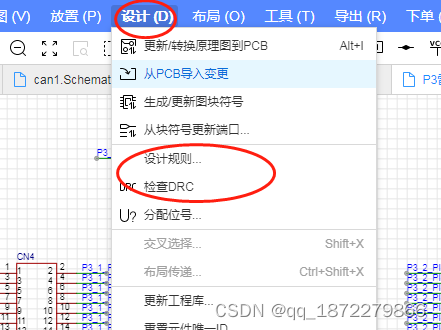

修改设计规则
：
设计规则入口：在PCB下

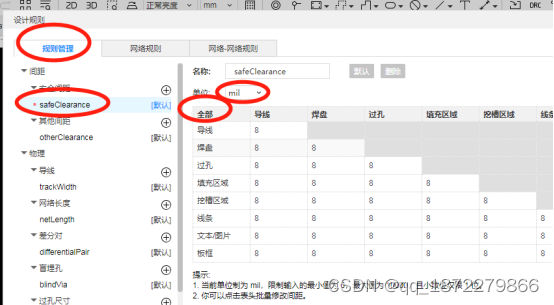

1安全间距规则设计

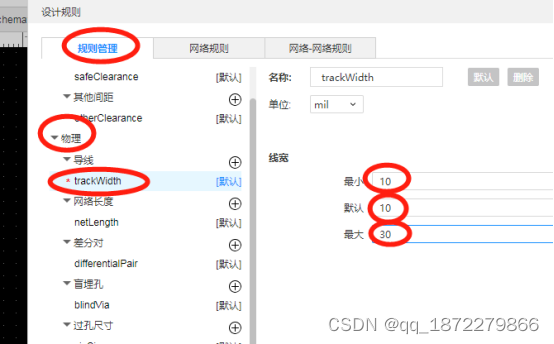

2 线宽设置规则设计：按需设置

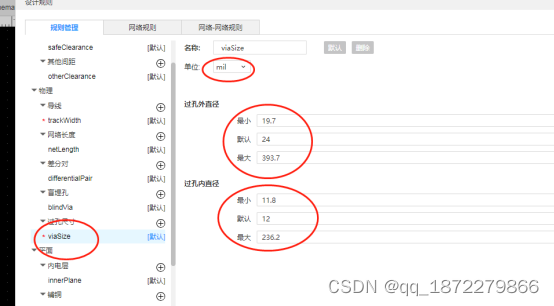

3 、 过孔规则设计，按需

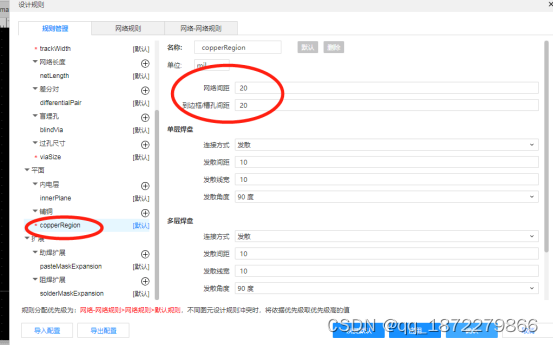

4、覆铜规则设计：

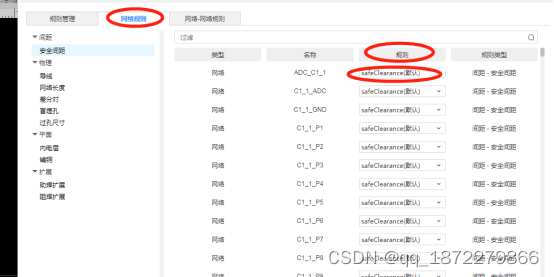

5、网络规则设计：可以根据不同的线设置不同的规则
放置定位孔

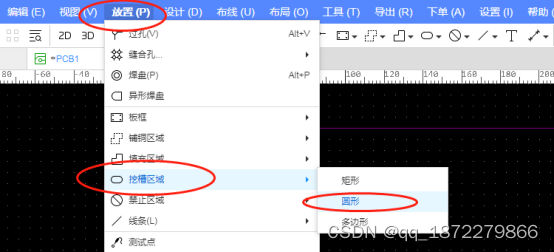

放置定位孔入口：按需放置，一般四个对称

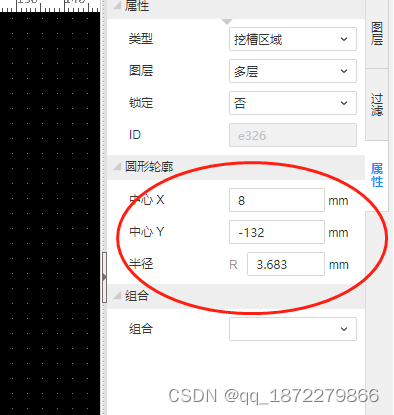

通过属性来对四个孔进行对称 ；单个孔定位xy后，也可以采用分布对齐
布局传递：（ad交叉探针模式）

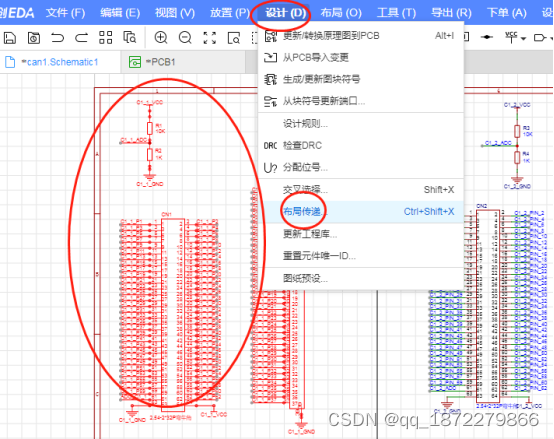

从原理图框选模块部分，选择布局传递---->在PCB那边对应自动框选这部分的封装。优势：可以在PCB那边有很多元器件的情况下，可以找到相应的元器件封装。
ad上称为交叉探针

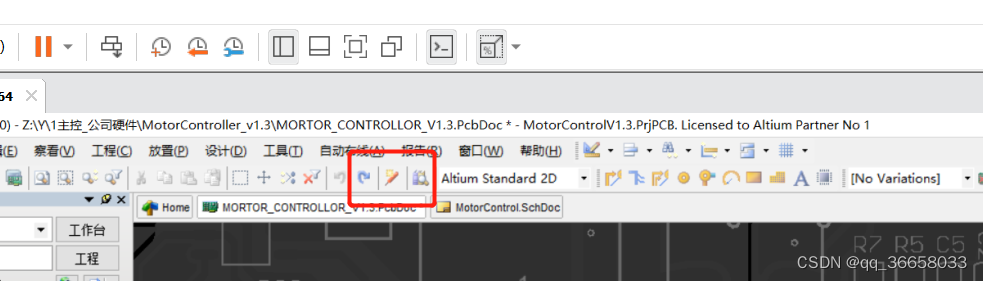

（工具–》交叉探针）

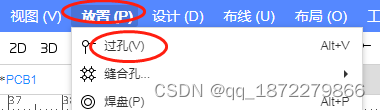

过孔;
原则：不能在焊盘代替过孔。
或者
修改丝印大小：

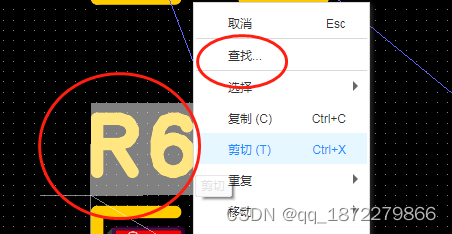

选择原件丝印右键–查找

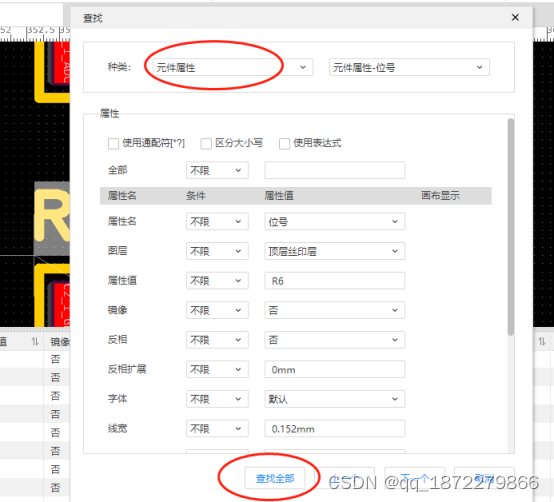

查找种类：元件属性，查找

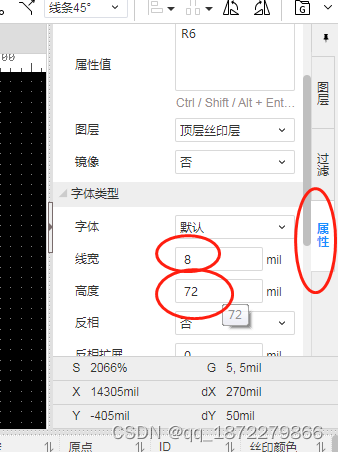

属性框修改：
把丝印调整对齐原件
遵循原则即可

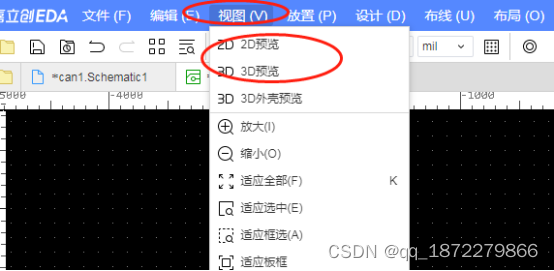

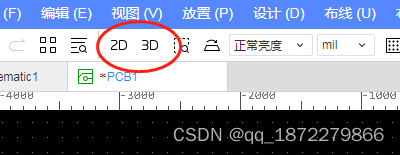

2D、3D预览：
或者
添加丝印：

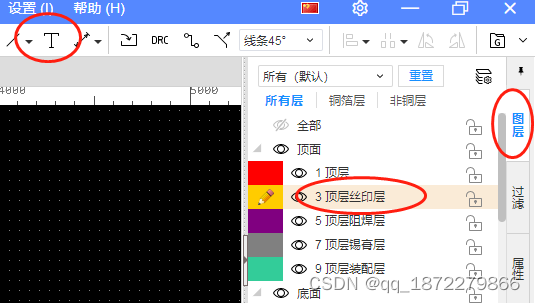

选择层，添加文本
添加泪滴：

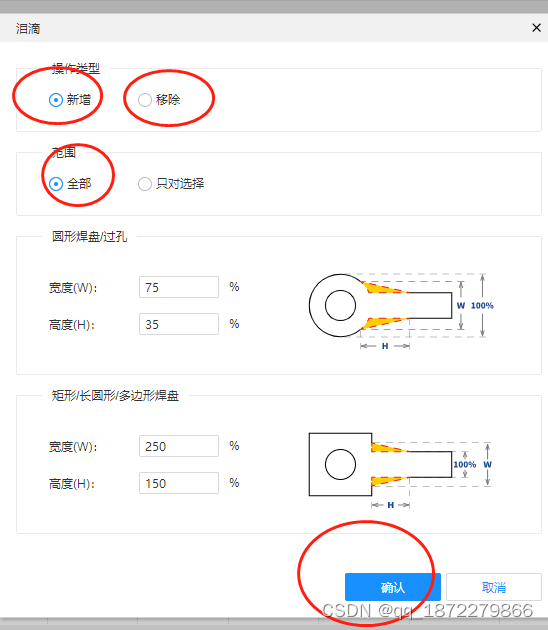

防止焊盘断裂，使用默认配置参数即可

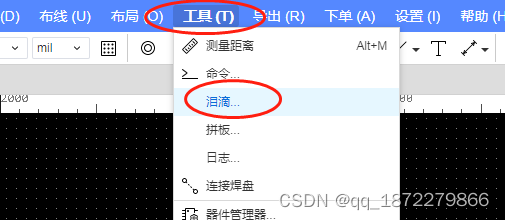

增加和删除都在这里
覆铜：
覆铜大小，应该小于板框；参考网络是GND

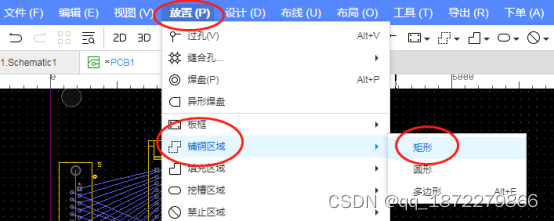

覆铜入口
或者

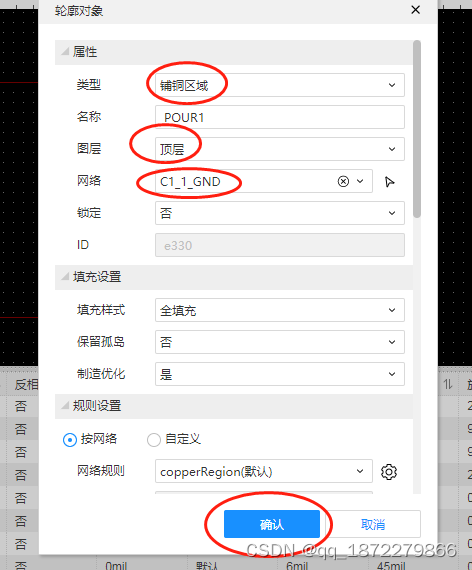

覆铜参数：覆铜区域、图层、网络（参考网络一般GND）。其他默认

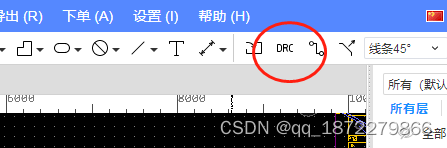

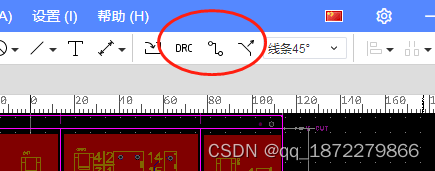

DRC检查
或者任意选择一个
拼板
拼板V割原则： 1、一条直线下去，不能停下。所以每一条线，从头到尾是值线。
2、因为拼不同的板，大小不一样，所以自己画板框层。选用板框层，之后如下拼板入口,拼板
3、机械层标注文字和指向线，每一天V割的直线，并且文字标注为V-OUT

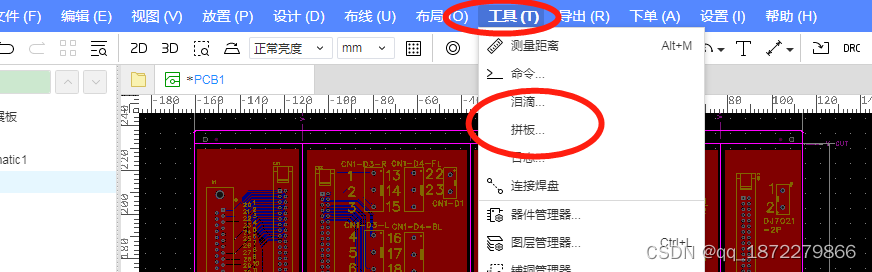

拼板入口

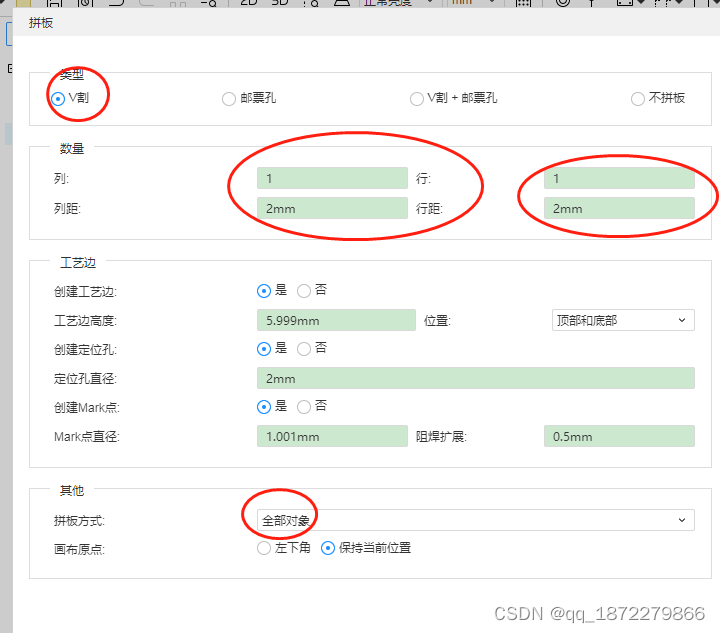

拼板参数：
