我们知道单按钮启停有很多方法可以实现，那么大家有没有想过如何使用带参数子程序实现单按钮启停并进行多次调用呢？接下来就带大家来S7-200SMART PLC如何实现单按钮启停多次调用。

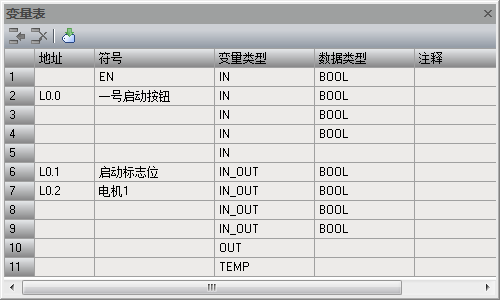

一、子程序创建变量表
第一步：（填写地址变量）
L0.0=一号启动按钮=BOOL=输入变量
L0.1=启动标志位=BOOL=输入输出变量
L0.2=电机1=BOOL=输入输出变量
二、编写程序
第一步：（通过位逻辑逻辑关系来实现单按钮启停）
三、调用子程序

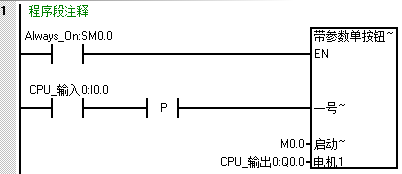

第一步：（填写外部全局变量的管脚地址，启动按钮后一定要加上升沿否则会一直导通不复位）

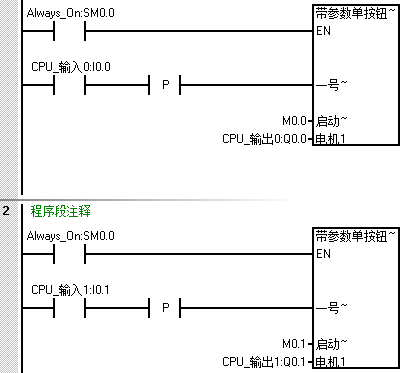

第二步：（进行多次调用）

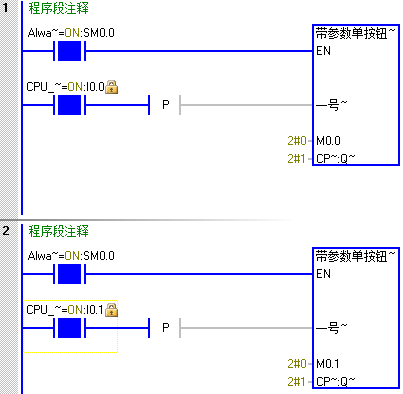

四、下载演示效果
第一步：（按下I0.0启动按钮启动电机1号，再次按下启动按钮I0.0断开电机1号，电机2操作同样如此，互不影响。）
来源：技成培训网，作者：徐陈爽，未经授权不得转载！
