Bypass实现的原理分析
上面简单说明了一下Bypass的控制方式，下面针对Bypass工作原理作一下简要的说明，主要从硬件和软件两个层面来分析。以研华的FWA-3140系列产品为研究对象。
硬件层面

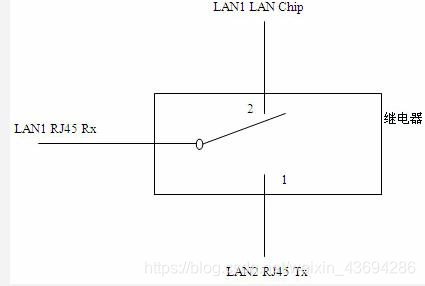

在硬件层面上，要实现Bypass，主要使用的就是继电器。这些继电器主要连接两个Bypass网口的各个网口信号线上，下图以其中一根信号线来说明继电器在其中的工作方式。
以电源触发为例，当断电的情况下，继电器内的开关将会跳拨到1的状态，即将LAN 1 的RJ45接口上的Rx直接和LAN2 的RJ45 Tx 导通，而当设备上电以后，开关就会导通到2上，这样如果要使LAN1和LAN2 上的网络间通讯，就需要通过这台设备上的应用程序来实现了。
讯享网
软件层面

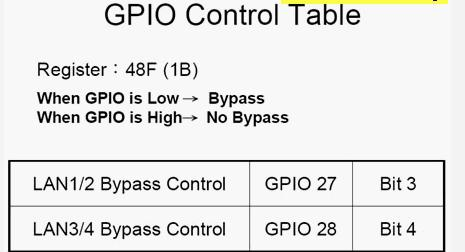

之前在Bypass的分类中谈到了GPIO和Watchdog两种方式来控制、触发Bypass，实际上这两种方式都是对 GPIO作操作，然后由GPIO来控制硬件上的继电器作相应的跳转。具体一点，就是相应的GPIO如果被置成高电平，那么继电器就相应的跳转到位置1，相反如果GPIO杯置成了低电平，则继电器就跳转到位置2。以研华FWA-3140为例，下图说明了FWA-3140的GPIO所控制的方式。
以上图为例，如果对GPIO27 的Bit3 写入“0”或“1”，就可以对LAN 1/2 所组成的Bypass进行开关的控制，同理如果操作对象为GPIO 28 ，则可以实现对LAN3/4 Bypass的控制。
在DOS下可以用如下的Debug程序来才测试Bypass的控制方法和状态。
有了上面的实例，就可以完全实现由软件来控制Bypass的状态了。
