坐标系

default 应力张量不作转换

一般求解器使用用户指定的节点处的分析坐标系进行计算，分析坐标系可以在PATRAN的显示单元位置信息栏中查看

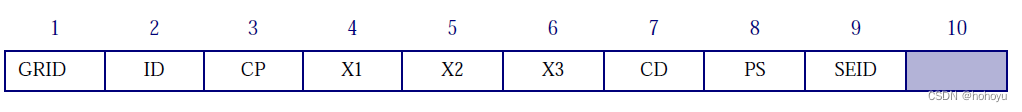

节点的数据卡格式

CP：节点坐标定义所处坐标系，不填默认为BASIC。

CD：结果所在的坐标系，称之为输出坐标系（OUTPUT）或位移坐标系

NASTRAN隐式地有一个基础坐标系（BASIC COR），这是一个矩形坐标系，节点坐标默认是基于这个坐标系定义的。这个坐标系的ID为0.这个坐标系等同于PATRAN中的default cor.

用户自定义的坐标系称之为局部坐标系（LOCAL COR）。这个坐标系必须是直/间接基于BASIC坐标系定义的。

coord:

NASTRAN COOR	PATRAN COOR	说明
BASIC SYS	DEFAULT SYS	全局坐标系
GLOBAL SYS	LOCAL SYS	局部坐标系/用户自定义坐标系
	ref sys	几何/位置定义使用的坐标系
	analysis sys	求解计算使用的坐标系
	elem sys	每个单元均不同
	projected global sys	即AS IS 对于2D单元，若GLOBAL SYS的X轴与单元法向夹角大于0.01，则GLOBAL SYS的X轴投影至单元平面为X轴，单元法向为Z轴；若GLOBAL SYS的X轴与单元法向夹角小于0.01，则YZ轴中与单元法向夹角大者投射至单元平面形成X轴，单元法向为Z轴。对于1D或3D单元，此坐标即为GLOBAL SYS 2D单元结果云图的默认显示坐标系，这是与现实感官一致的。
	projected sys	使用其它坐标系投射的坐标系
	patran elem ijk sys	这是PATRAN定义的单元坐标系，不同于求解器的单元坐标系。对于CQUAD4单元，IJK SYS的原点在两节点对角线的交点上，I轴为23节点形成的角的角分线，K轴为单元外法。
	mat sys	仅对QUAD和TRI单元有效，是ELEM IJK SYS旋转一个材料角形成。
