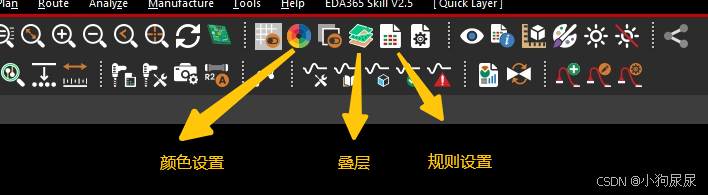

<p>1.打开规则管理器</p> 讯享网

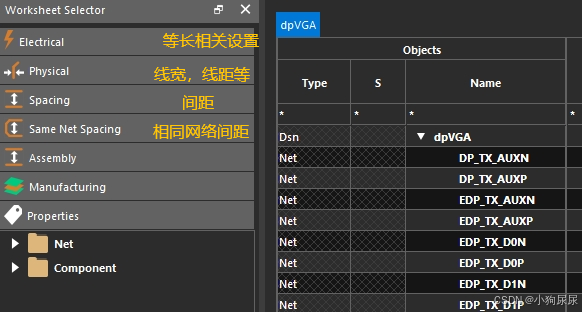

2.找到设置线宽线距的位置

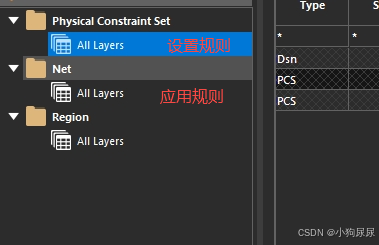

点开physical这里

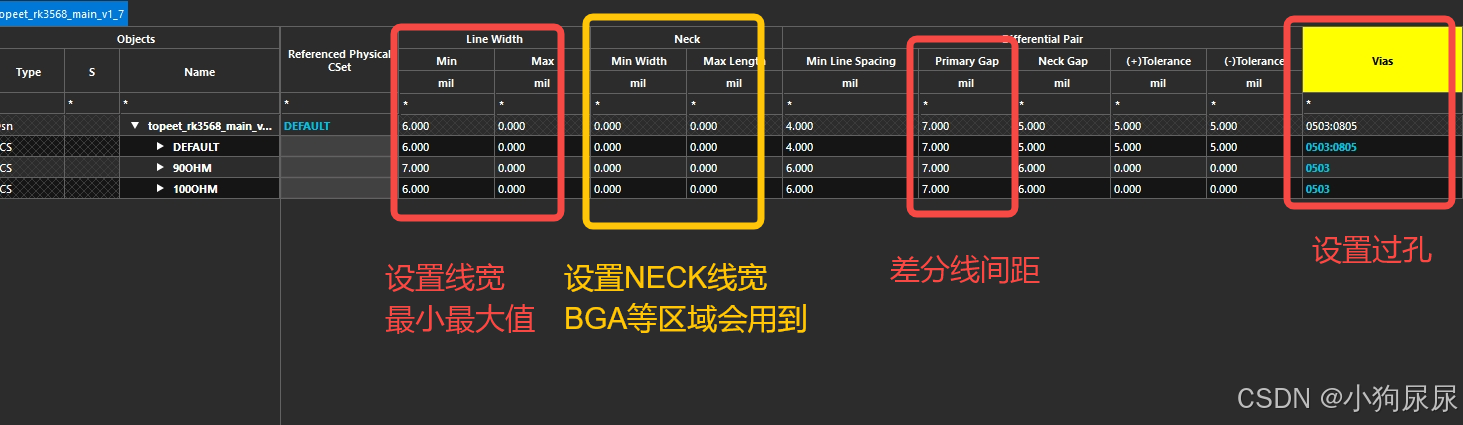

3.设置规则
新建：点击某一个PCS，右键 create—physical pcs
过孔路径需要放在封装库路径里
4.创建差分对
（1）自动识别创建，适用于命名比较规范的信号
随意选择一个net，右键 create—differential pair—-左下角Auto setup
在上面的框输入P/N，+/-等，再点击空白处，会自动出现识别到的差分对，点击创建即可
（2）手动创建
选择为一对差分的两个信号，右键 create—differential pair再点击创建即可。

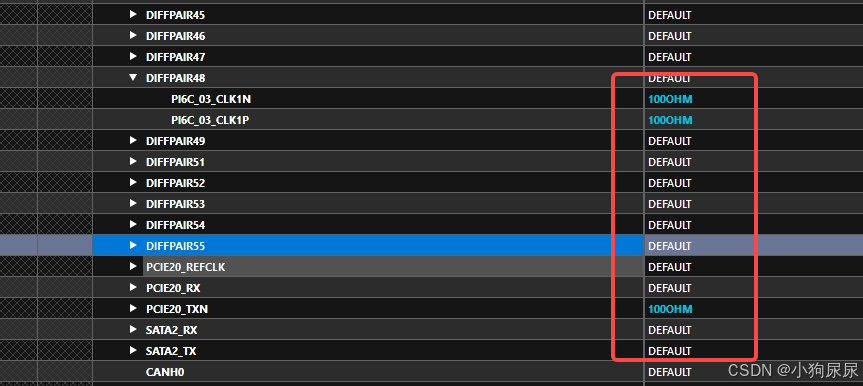

5.应用规则
在左边选择net，找到所有的信号，对每个信号进行设置。
温馨提示：对规则的修改必须在没有任何指令的状态下进行，如果无法修改，可以考虑回到页面DONE一下！！！！
