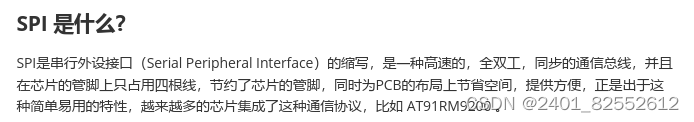

<p>SPI介绍：</p> 讯享网

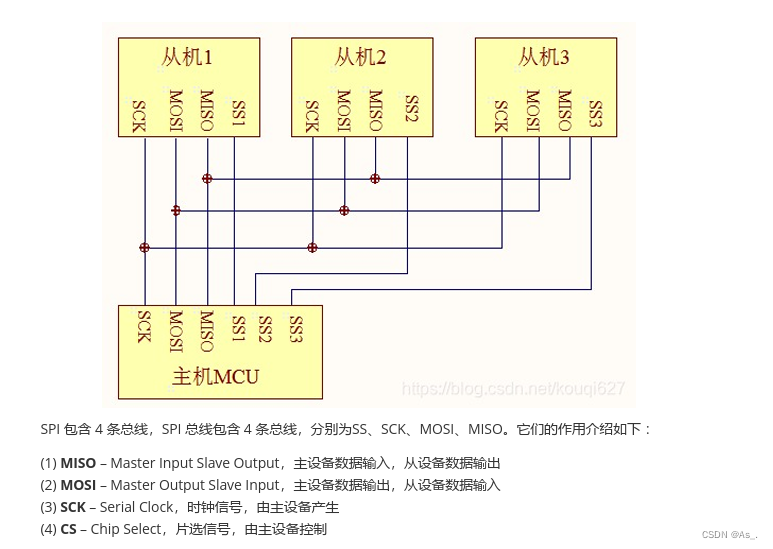

SPI 物理架构：

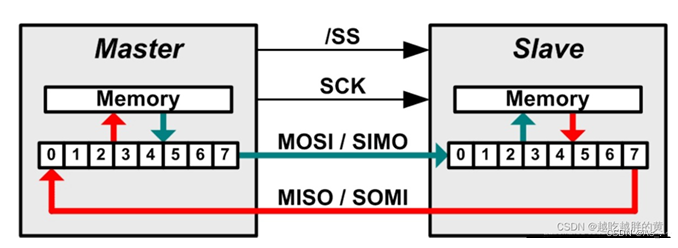

SPI 工作原理：

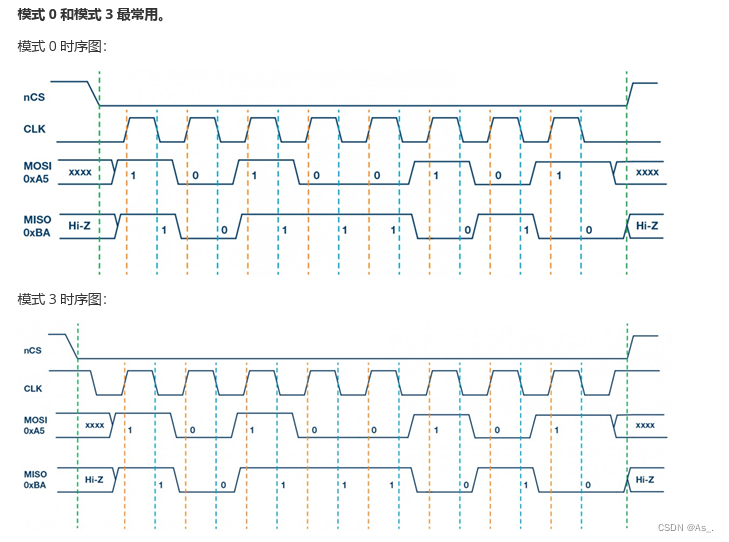

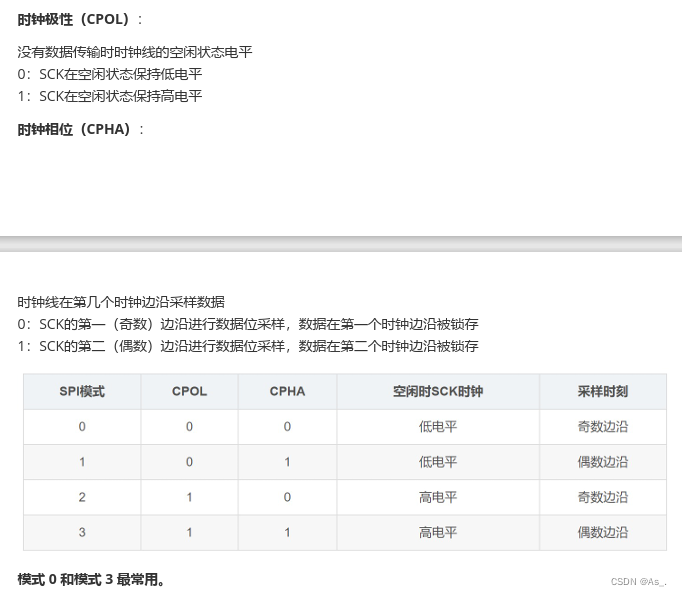

SPI 工作模式：
黄色虚线为读取数据的时间：

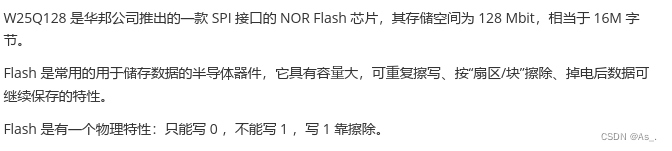

W25Q128 介绍：
16M字节 = 16MB

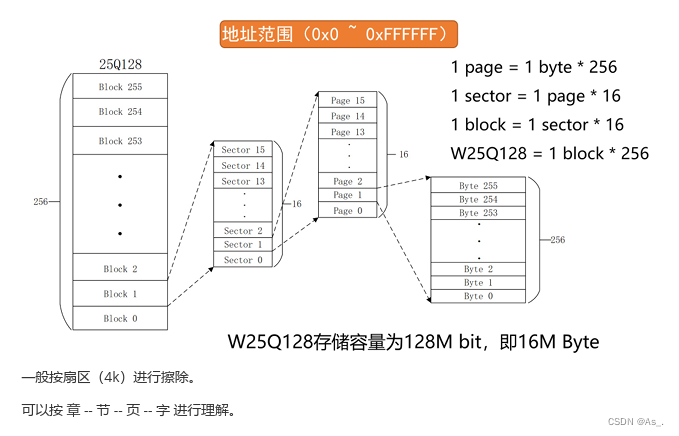

W25Q128 存储架构：

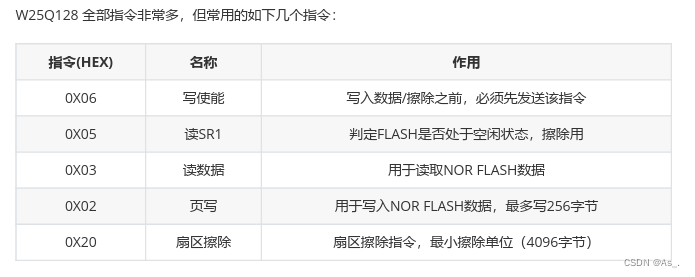

W25Q128 常用指令：
写使能 (06H)：
执行页写，扇区擦除，块擦除，片擦除，写状态寄存器等指令前，需要写使能。 拉低CS片选 → 发送06H → 拉高CS片选
读状态寄存器（05H）：
拉低CS片选 → 发送05H→ 返回SR1的值 → 拉高CS片选
读时序（03H）：
拉低CS片选 → 发送03H→ 发送24位地址 → 读取数据（1~n） → 拉高CS片选
页写时序 (02H)：
页写命令最多可以向FLASH传输256个字节的数据。 拉低CS片选 → 发送02H→ 发送24位地址 → 发送数据（1~n） → 拉高CS片选

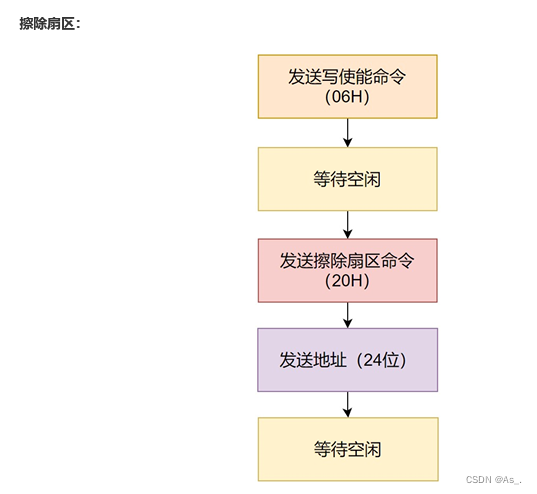

扇区擦除时序（20H）：
写入数据前，检查内存空间是否全部都是 0XFF ，不满足需擦除。 拉低CS片选 → 发送20H→ 发送24位地址 → 拉高CS片选

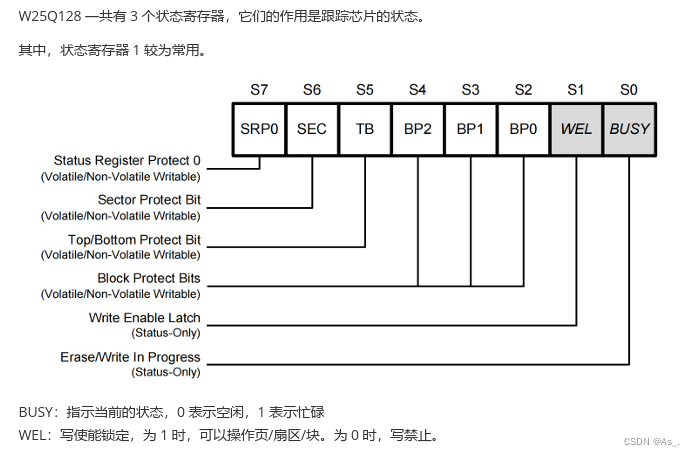

W25Q128 状态寄存器：
W25Q128 常见操作流程：

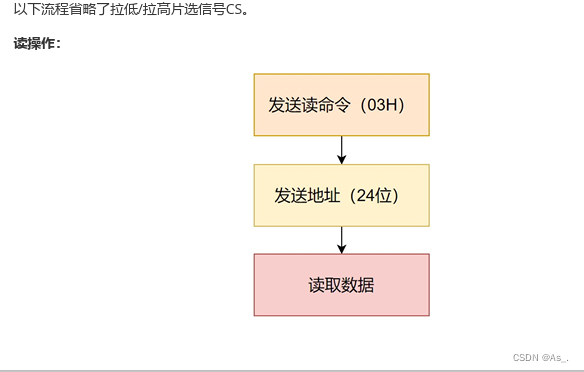

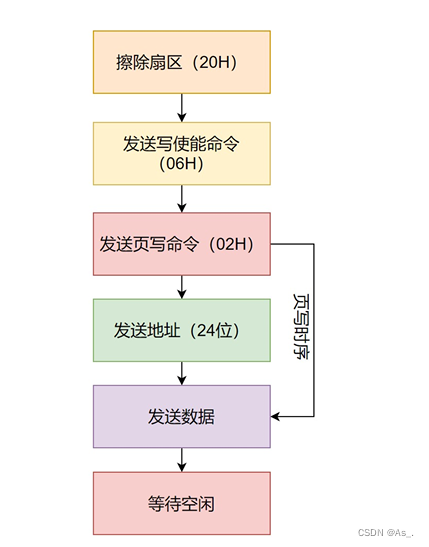

写操作：
