导读：控制变频器时，有很多种方式，比如通信、模拟量、开关量等方式。而在现场PLC控制变频器时，可能会有手自动切换、频率给定、频率反馈、无扰动切换等功能需求。那么我们就可以利用S7-1200PLC的FB块的功能，把上述功能进行封装。

1.需要实现的功能

（使用模拟量方式控制变频器的频率）：

①切换到手动模式时：手动可以设定变频器频率

②切换到自动模式时：根据现场的逻辑设定变频器频率

③反馈频率

④偏差报警（设定与反馈）：当设定的频率与反馈的频率有偏差时可以做相应的报警提示

⑤手自动无扰动切换：在手动模式切换到自动模式或者自动模式切换到手动模式，由于现场某些工艺不能让设备出现大幅度的震荡。比如自动模式下变频器正在50HZ运行，切换到手动之后也是基于50HZ频率运行，直到手动修改数据。

2.程序设计

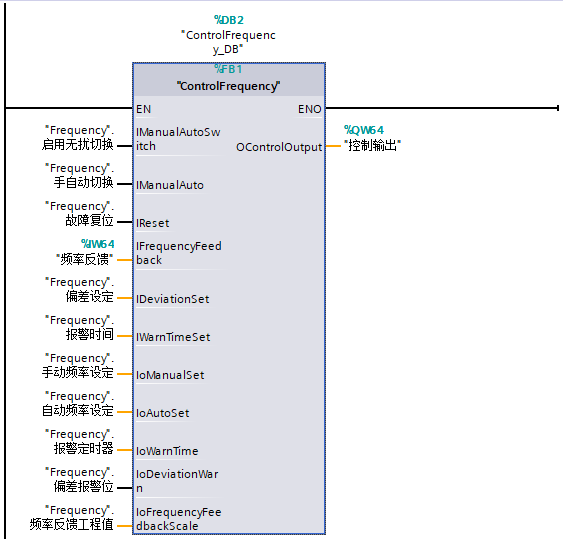

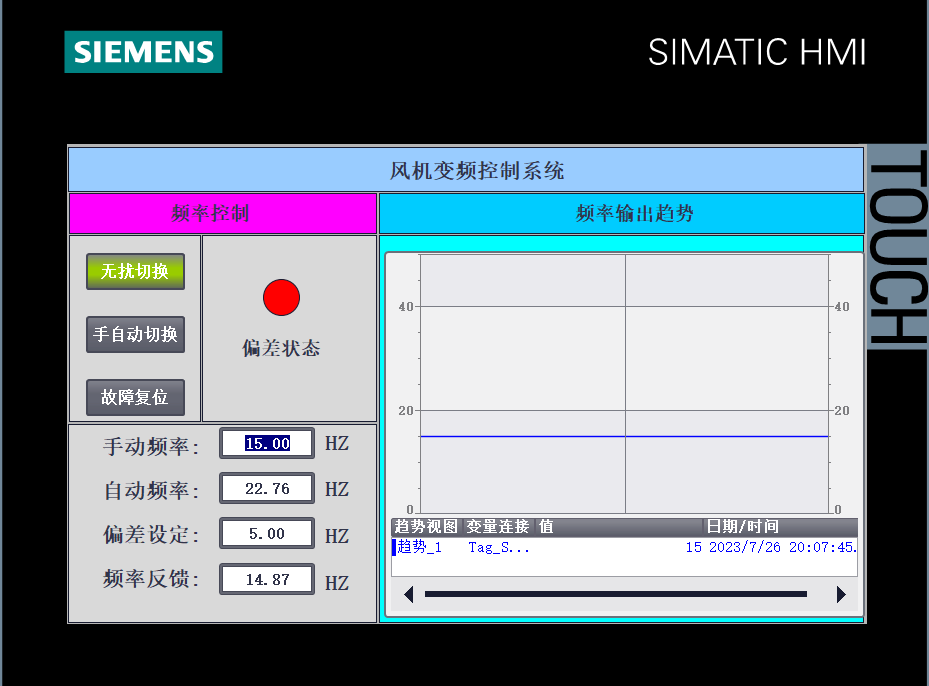

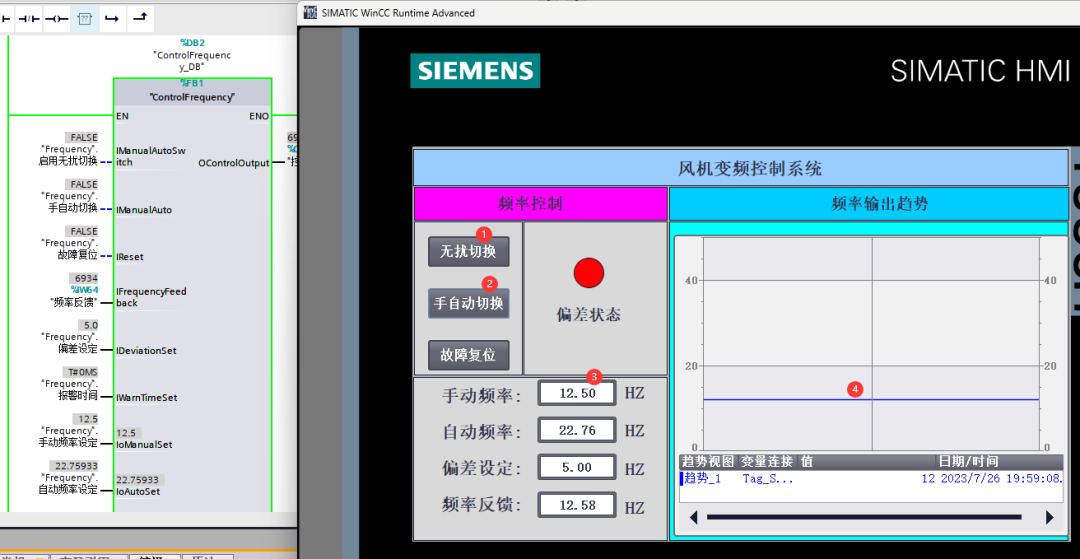

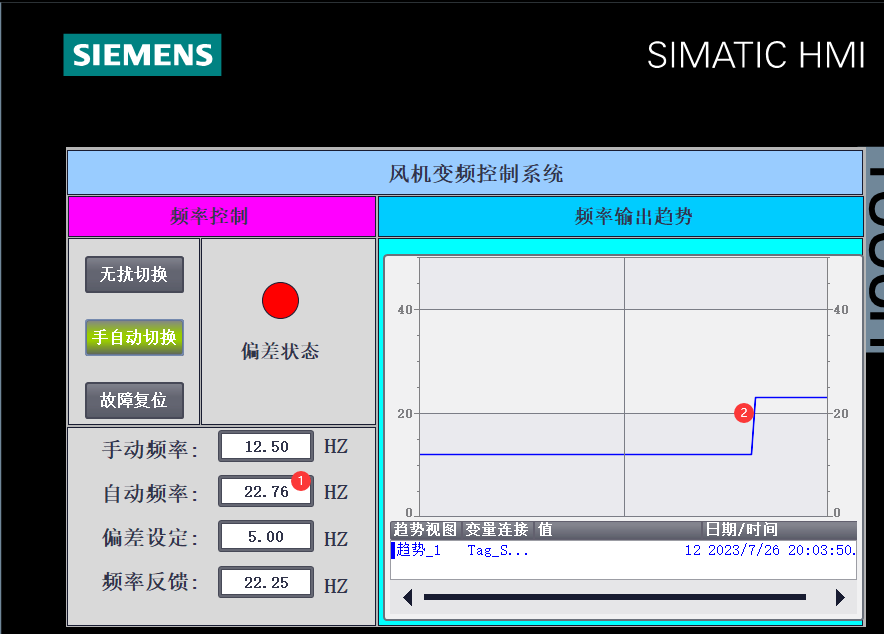

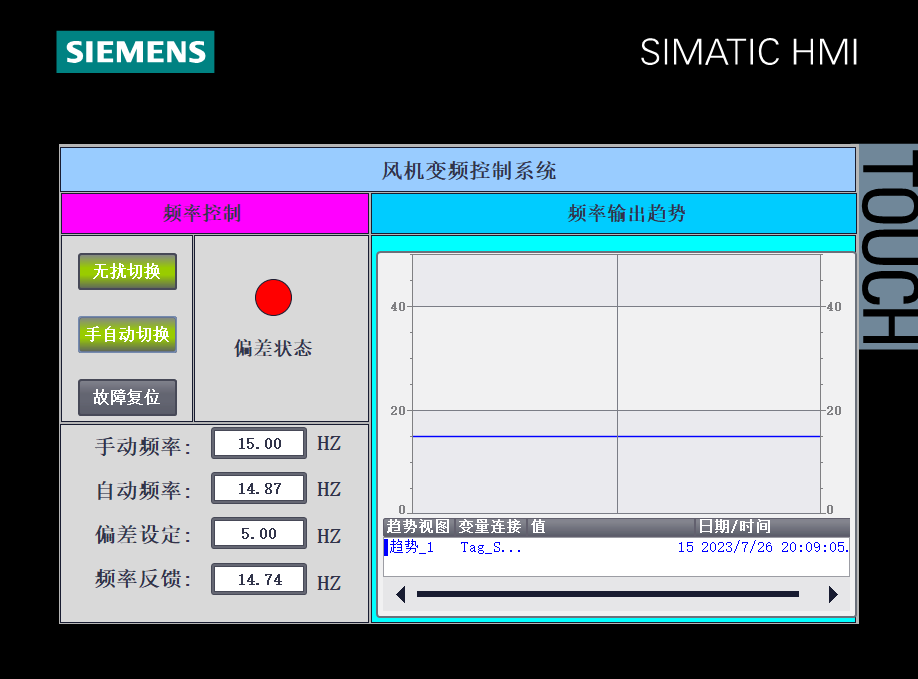

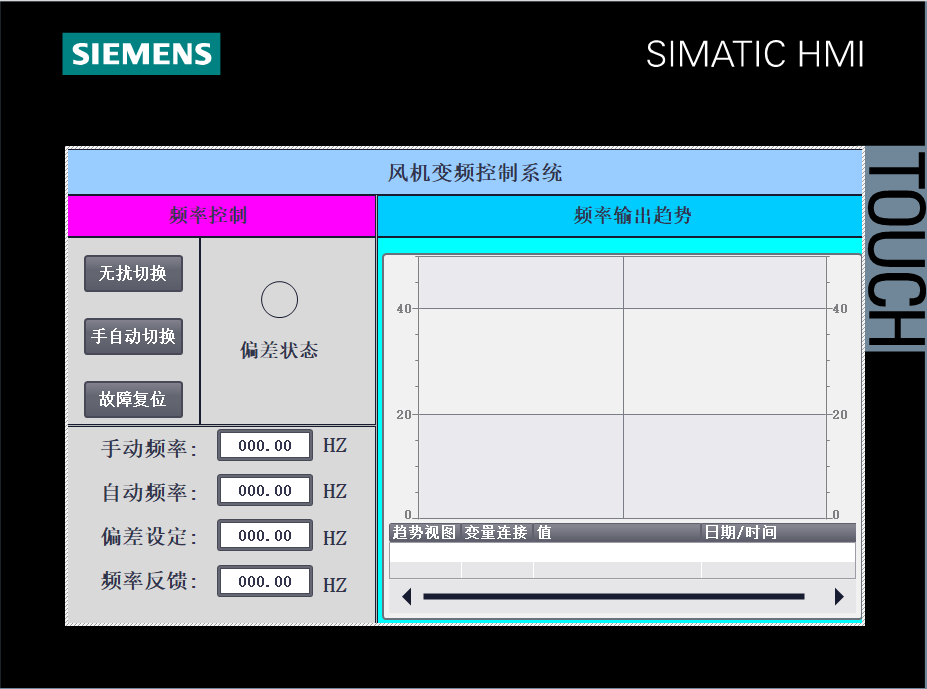

HMI画面如下图所示：

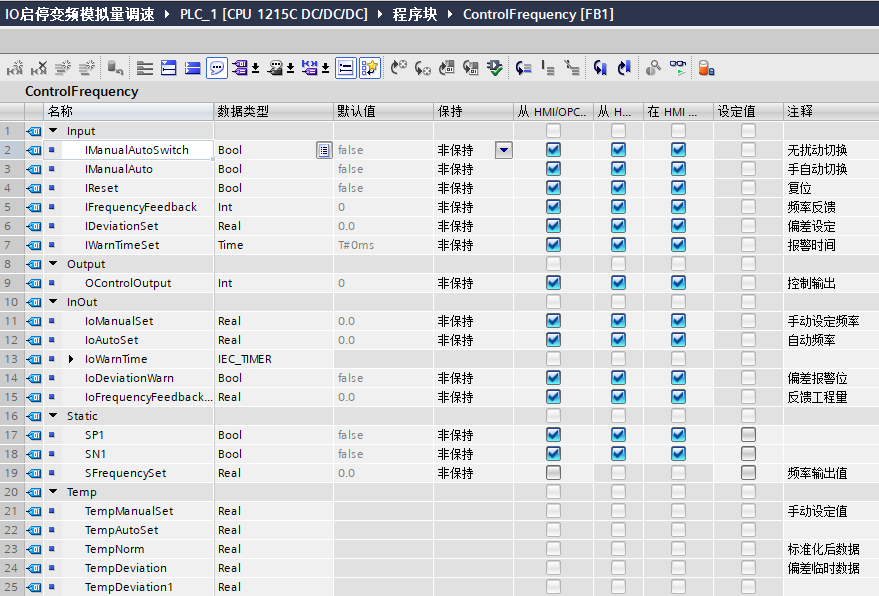

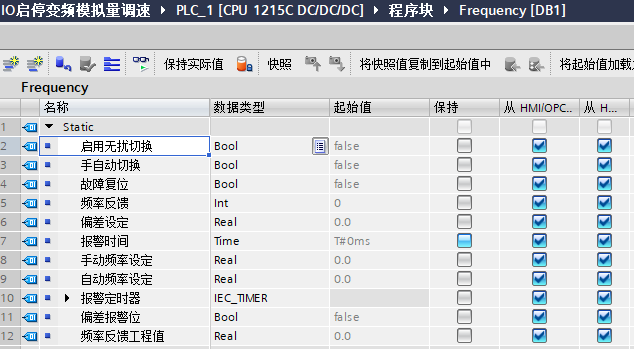

(1)新建FB1程序块，并且定义接口变量，如下图所示。

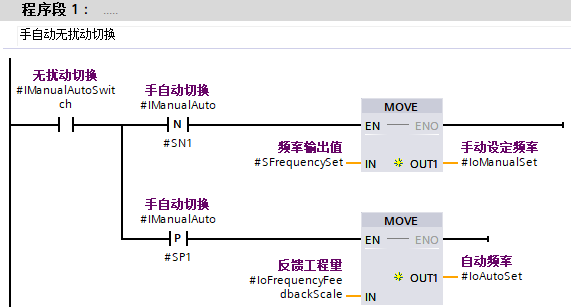

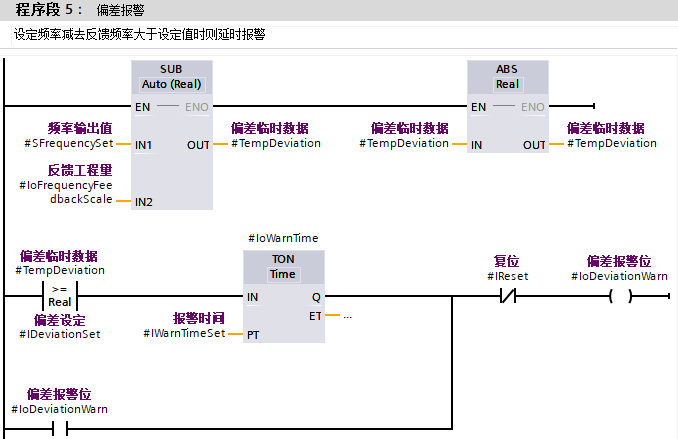

(2)FB1程序编写

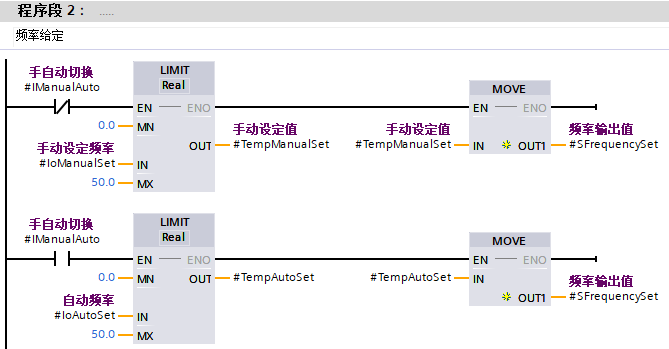

①程序段1：当HMI上“无扰切换”按钮为TRUE时，则是启动无扰切换模式。此时HMI上的“手自动切换”按钮，由自动转换为手动模式检测这个按钮状态下降沿，检测到下降沿后，将频率的输出值赋值给手动设定频率；由手动转换为自动模式检测这个按钮状态上升沿，检测到上升沿后，将频率的反馈值赋值给自动频率。
