本文主要介绍下发表在ICLR2022的DAB-Detr论文的基本思想以及代码的实现。
1、代码地址
2、论文地址
另外，感兴趣可以看下本人写的关于detr其他文章：
1、nn.Transformer使用
2、mmdet解读Detr
3、DeformableDetr
4、ConditionalDetr

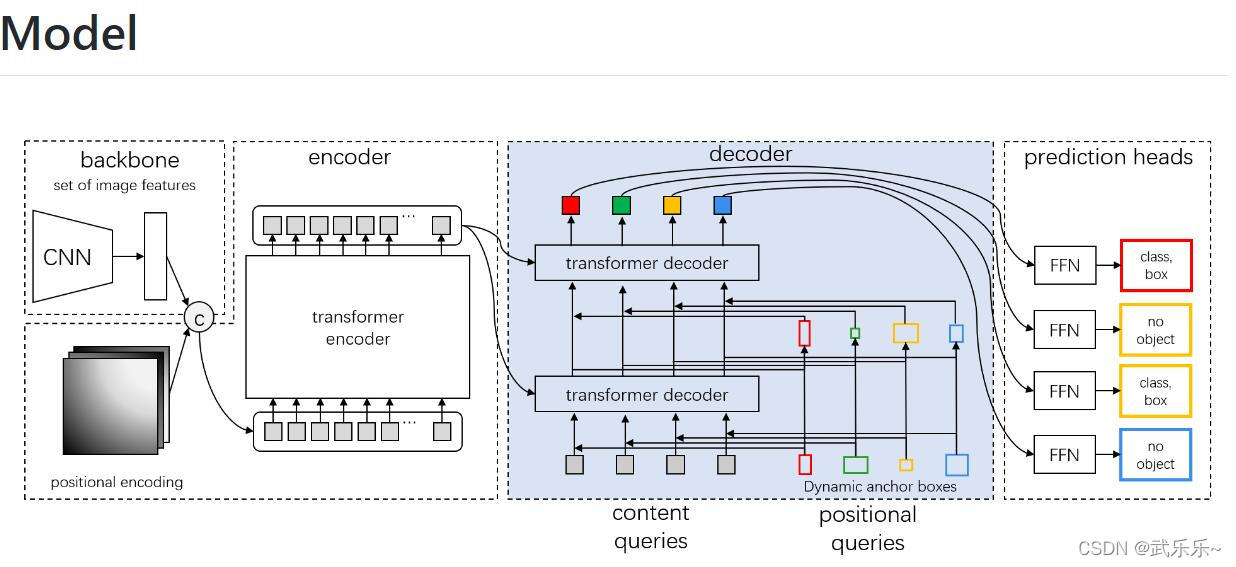

整体模型结构图和Detr很相似：
在这里插入图片描述
讯享网

在这里插入图片描述

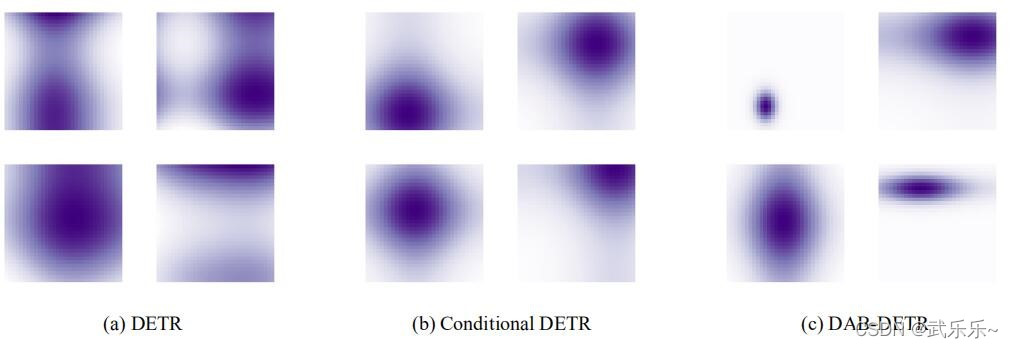

本文认为原始的Detr系列论文中：可学习的object queries仅仅是给model预测bbox提供了参考点（中心点）信息，却没有提供box的宽和高信息。于是，本文考虑引入可学习的锚框来使model能够适配不同尺寸的物体。上图是可视化的三个模型的空间注意力热图（pk*pq），若读者对热图如何产生的，可参考Detr热图可视化。从图中可以看出，引入可学习锚框后，DAB-Detr能够很好覆盖不同尺寸的物体。本文所得出的一个结论：query中content query和key计算相似度完成特征提取，而pos query则用于限制提取区域的范围及大小。

在这里插入图片描述

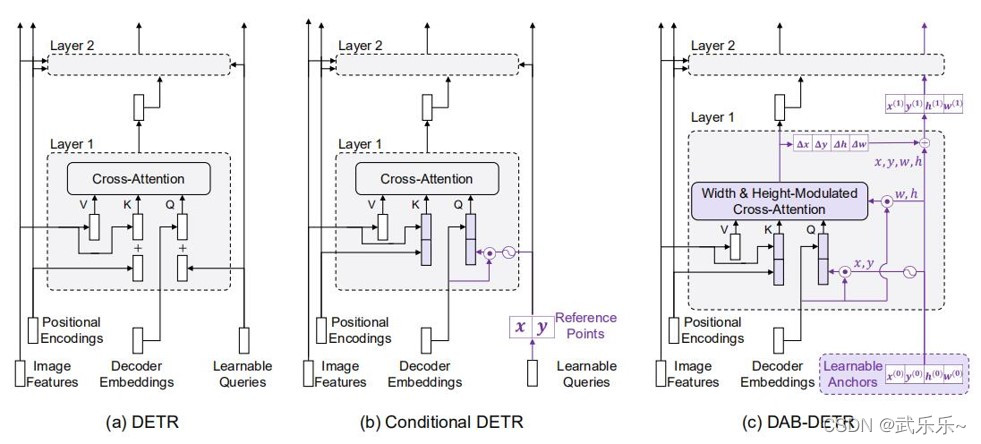

图中紫色是改动的区域，大体流程是：DAB-Detr直接预设了N个可学习的anchor，这点类似于SparseRCNN。然后经过宽高调制交叉注意力模块，预测出每个锚框四个元素偏移量来更新anchor。

在这里插入图片描述

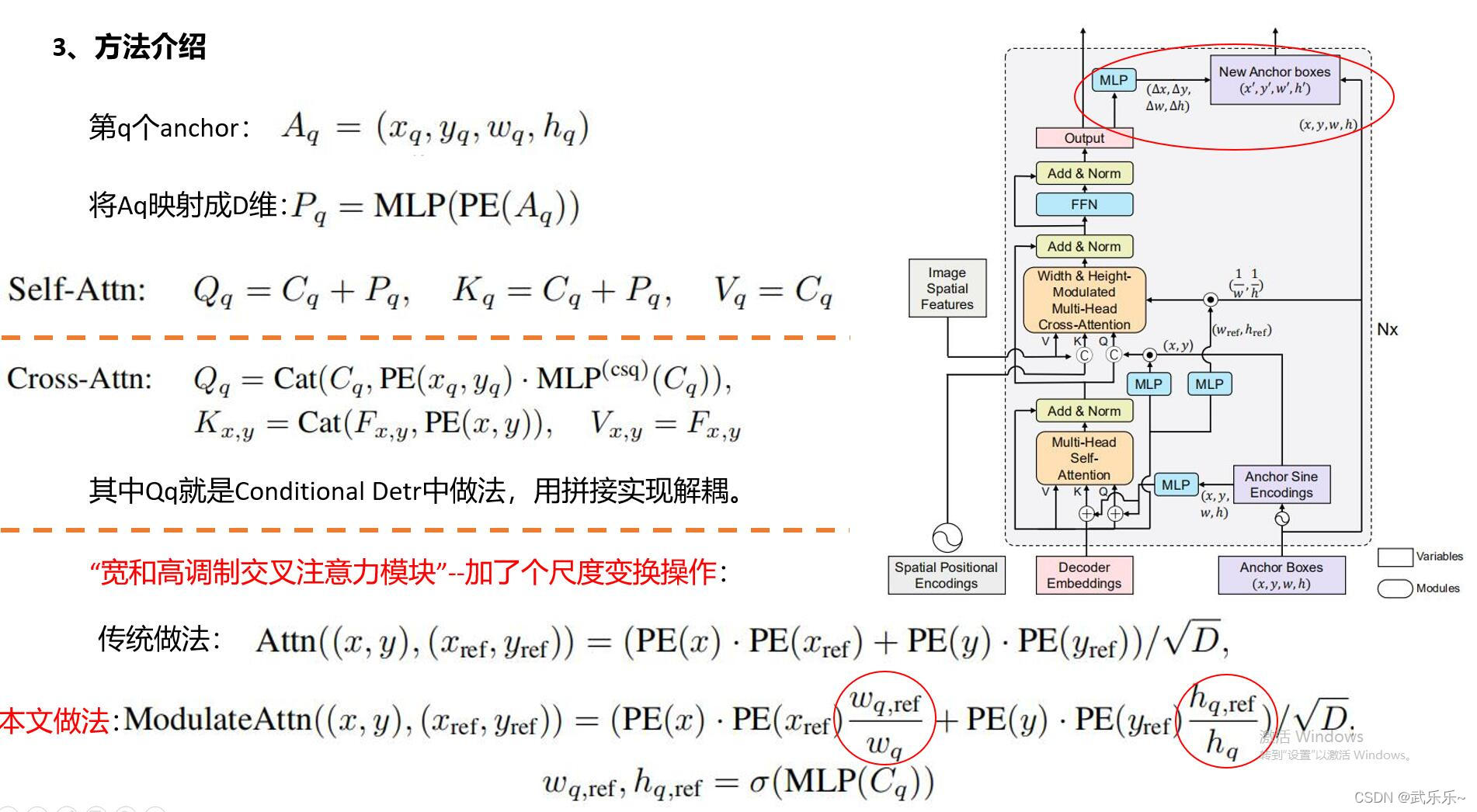

上图是我做的一张PPT，展示的是一层DecoderLayer。简单说下流程：首先设定了N个可学习的4维的anchors，然后经过PE和MLP将其映射成Pq。
1) 在self-attn部分：常规的自注意力，使用的是Cq和Pq做加法；
2) 在cross-attn部分：参考点(x,y)部分完全和ConditionalDetr一样，Cq和Pq使用拼接来生成Qq；唯一区别是“宽和高调制交叉注意力模块”：在计算Pk和Pq的权重相似度时引入了一个(1/w,1/h)的一个尺度变换操作。
