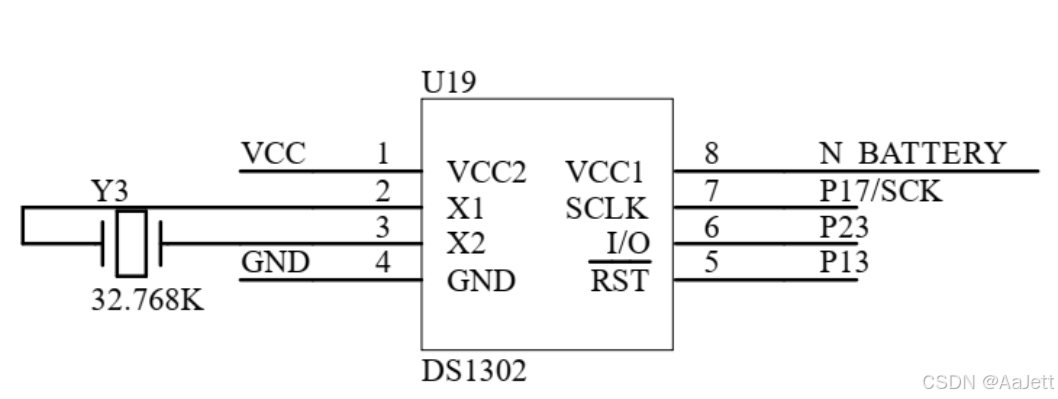

这里需要简单提一下的,我们只需要找到SCK,SDA,RST,

SCK--P17

SDA--P23(这里的I/O就是SDA)

RST--P13

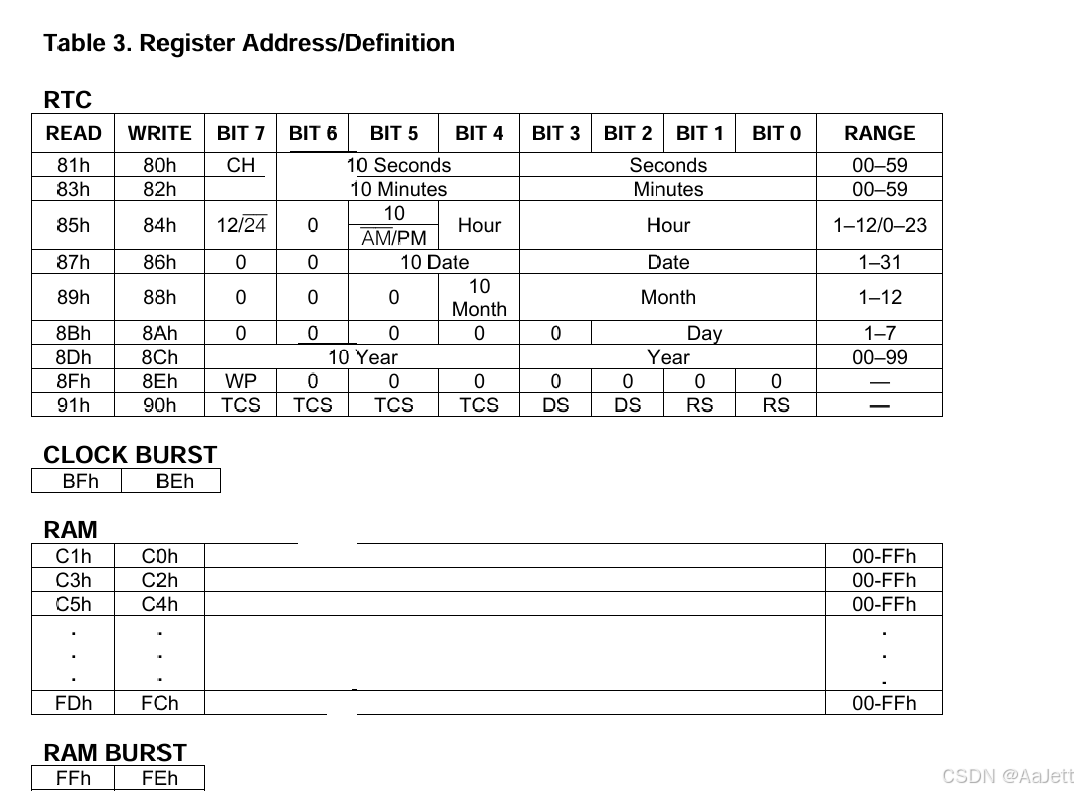

我们先来读手册

1、秒寄存器(80H和81H)的位7 (CH)为时钟暂停标志。
CH为0时，时钟振荡停止;
CH为1时，时钟开始运行。
2、控制寄存器(8EH 和8FH)的位7 (WP)为写保护位。
WP为0时，可对任何的时钟或RAM寄存器进行写操作;
WP为1时，禁止对任一寄存器进行写操作。

此时我们也知道我从秒到年每一位的地址，于是我们可以把用数组把地址都装填到数组的每一位中，由下图可知，Write_DS1302_adrr数组是指写入的各个地址，Read_DS1302_adrr数组则是读出的各个地址。

我们在使用DS1302时只需要进行两个操作，一个是写入，一个是读取，而写入时间的操作我们往往只需要上电进行一次，所以我们也可以把写入操作称之为对DS1302的初始化。

首先，我们需要利用到官方给的两个底层函数，我们可以不用修改，直接利用就可以

利用以上官方给的这两个函数我们就可以写初始化函数了

思路：定义一个数组，用来存放年，月，日，时，分，秒；先关闭写入保护，否则地址就写不进去数据了；利用循环向每一位地址中写入数据；开启写入保护，保护地址中的数据不被修改。

讯享网

直接利用for循环访问每一个地址，读出的数据赋值给存放时间的数组即可，访问每一个地址的函数由官方提供

以下代码一定要牢记！

讯享网

先在while外面初始化函数，再在while里面调用读出函数

main.c

顺便分享一下数码管的文件

display.c

讯享网

接着再分享一下总初始化函数ALL_Init.c
