1、与门（AND gate）：
当所有的输入同时为高电平1时，输出才为高电平1，否则输出为低电平0。
总结规律：全1为1，有0为0

2、或门（OR gate）：
只要输入中有一个为高电平1，输出就为高电平1；只有当所有的输入全为低电平0时，输出才为低电平0。
总结规律: 全0为0，有1为1

3、非门（NOT gate) ：
当其输入端为高电平1时，输出端为低电平0，当其输入端为低电平0时，输出端为高电平1。即输入端和输出端的电平状态总是反相的。
总结规律: 为1则0，为0则1

4、与非门( NAND gate )：
与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。也即是先与后非。
如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。
总结规律：全1为0，有0为1

5、或非门:( NOR gate )：
或非是逻辑或加逻辑非得到的结果。
若输入均为低电平0 ,则输出为高电平1 ;若输入中至少有一个为高电平1, 则输出为低电平0。也即是先或后非。
总结规律：全0为1，有1为0 刚好与与非门的总结规律相反。

6、异或门:( XOR gate )：
异或的数学符号为“⊕"，计算机符号为“XOR”。
若两个输入的电平相异，则输出为高电平1；若两个输入的电平相同，则输出为低电平0。即输入不同输出高电平1。否则，输出为低电平。
总结规律：两个输入端，相同为0，不同为1

1、与门
逻辑表达式：Y=A*B

2、或门逻辑表达式：Y=A+B

3、非门逻辑表达式： Y=A' <

输入A	输入Y
0	1
1	0

4、与非门

在这里插入图片描述
逻辑表达式：Y=(A*B)’

5、或非门

在这里插入图片描述
逻辑表达式：F=(A+B)’

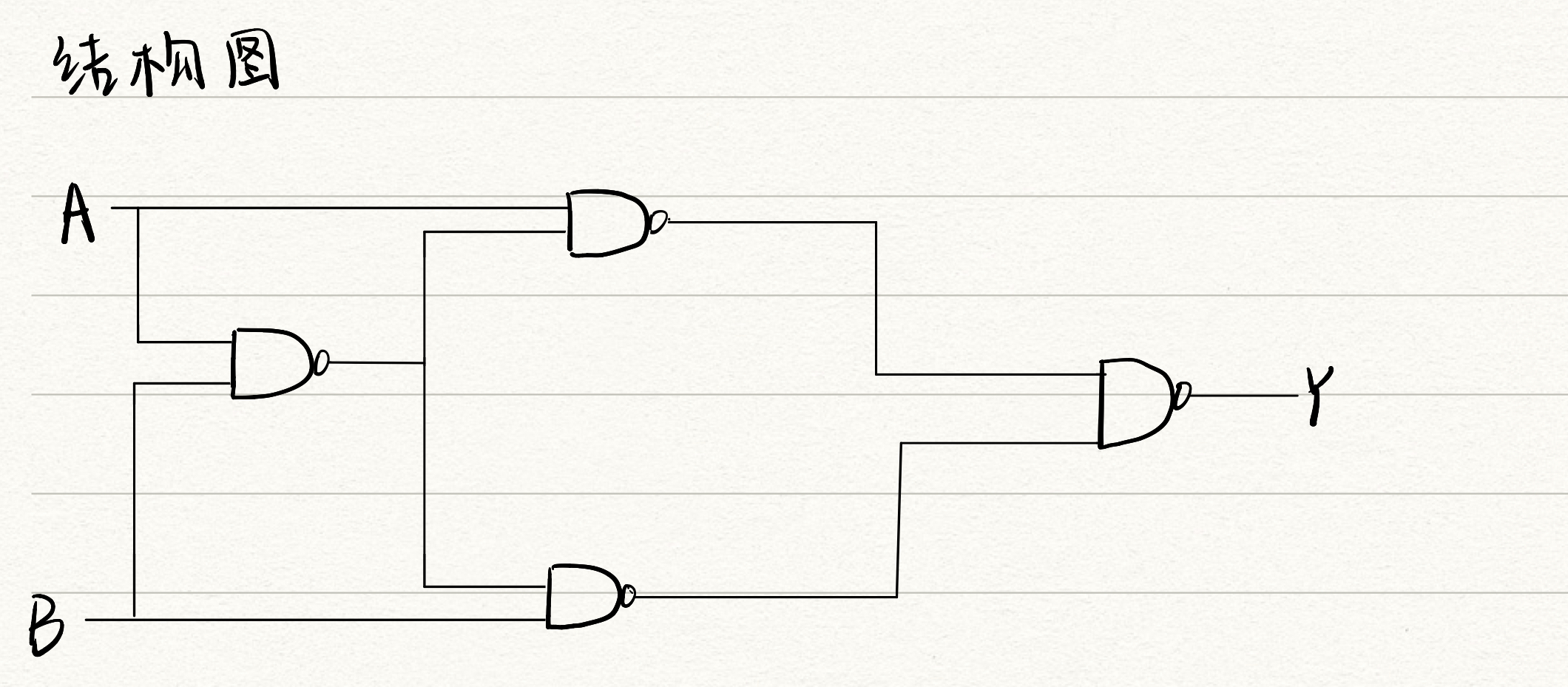

6、异或门

在这里插入图片描述

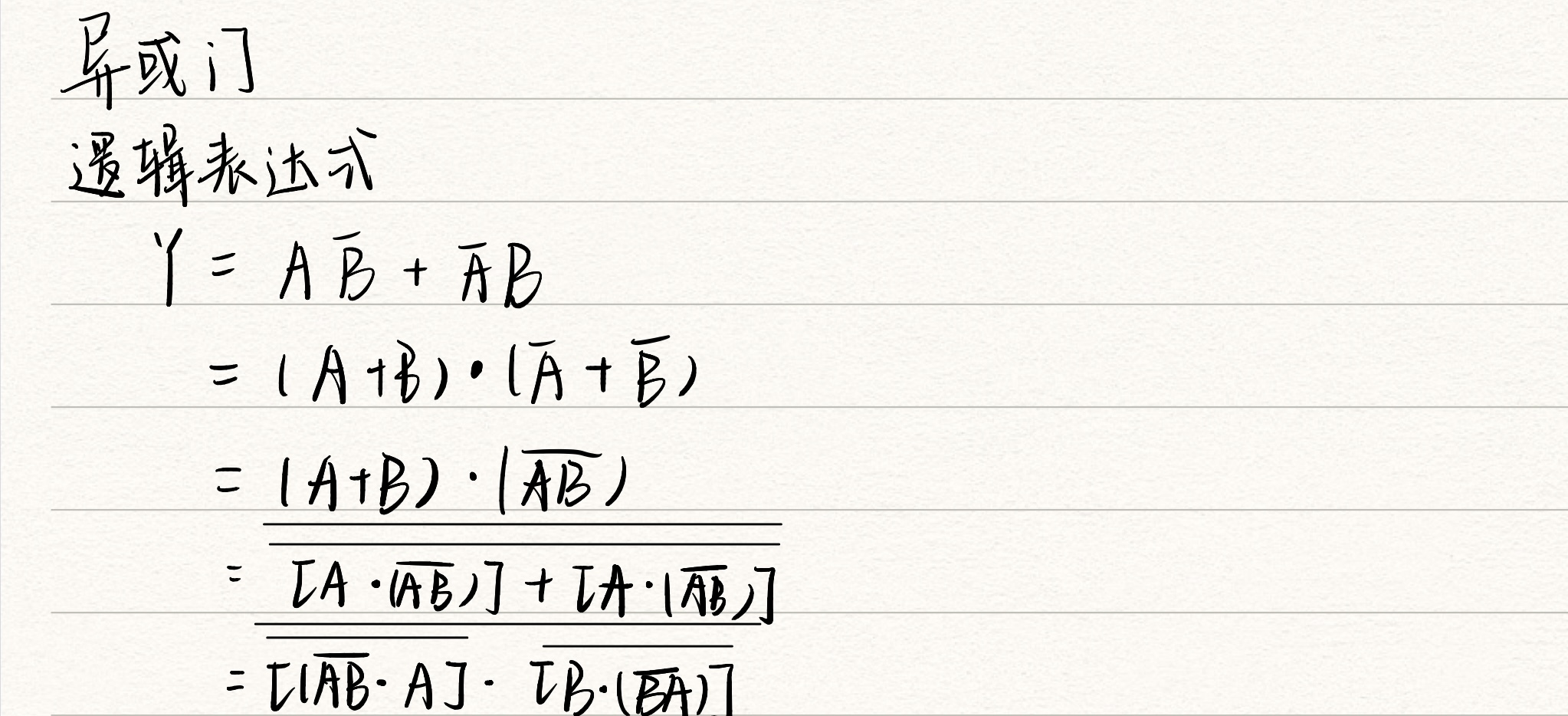

逻辑表达式：

在这里插入图片描述

请添加图片描述
