在设计程序时，有些程序是不需要执行，或达到条件才被执行，那么此时就需要使用到JMP跳转指令，跳转指令作用是：激活跳转指令后跳转到我输入的程序段继续执行。跳转指令可以使PLC的编程灵活性大大提高。
一、指令说明
（1）JMP（跳转）指令
说明：JMP（跳转）指令对程序中的数字标号执行激活跳转操作。
（2）LBL（标号）指令
说明：LBL（标号）指令用于标记跳转目的地数字标号的位置。
二、通过跳转指令设计计数控制操作
第一步：（通过I0.0按钮激活跳转JMP指令，指令标号为1）

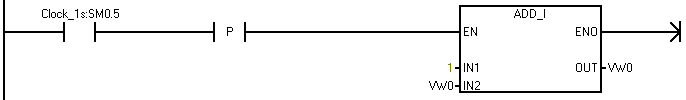

第二步：（跳转后不执行的程序—每隔1秒加一）
第三步：（大等于10时，输出Q0.0线圈）
第四步：（等于20时，执行清零）
第五步：（结合第一步JMP跳转至标签1）

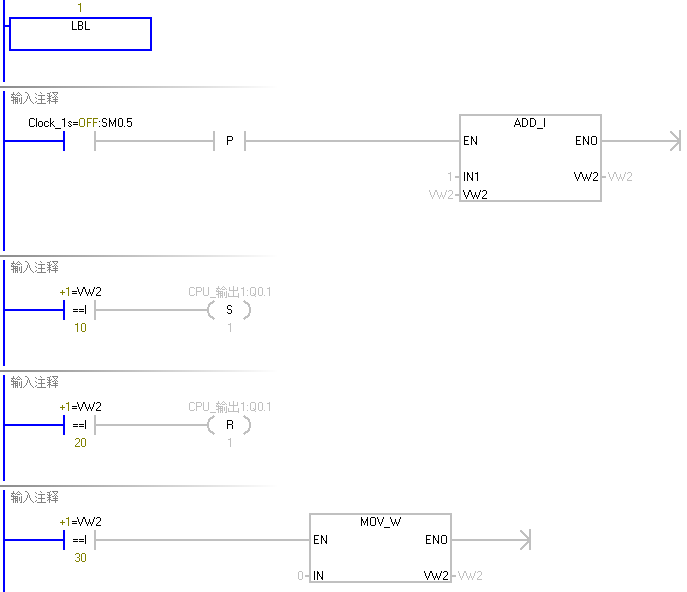

第六步：（跳转后执行的程序—每隔1秒加一）
第七步：（等于10时，置位Q0.1线圈）
第八步：（等于20，复位Q0.1线圈）
第九步：（等于30，执行清零）
三、运行效果演示

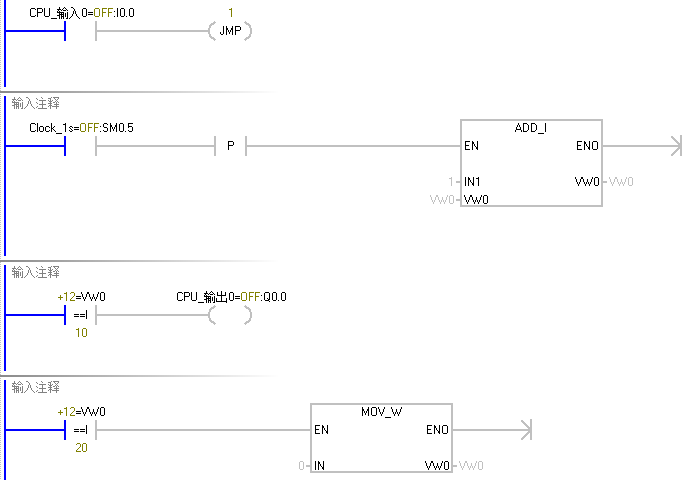

第一步：（没有执行跳转程序—正常程序执行步骤）

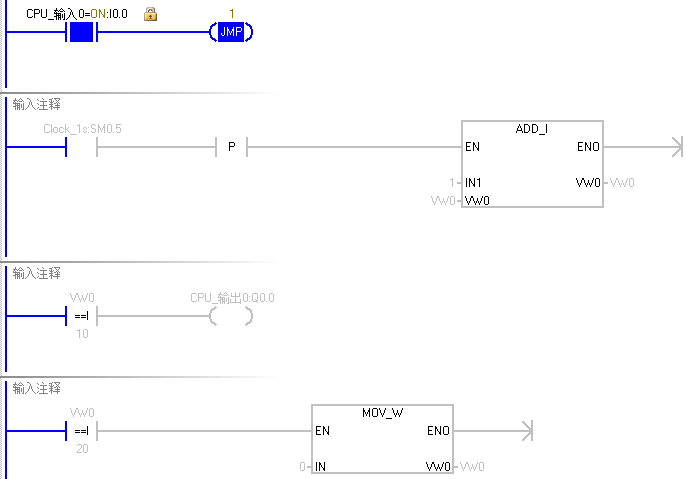

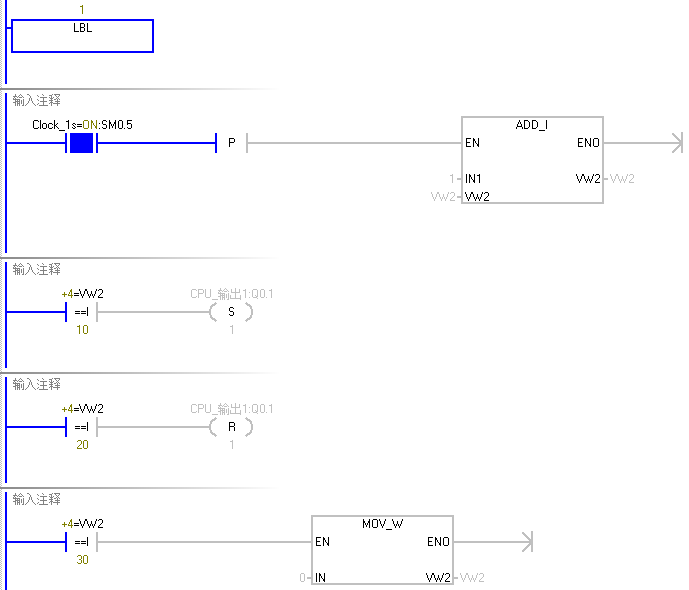

第二步：（执行跳转指令后—将执行标签1后程序，不在执行标签1前程序）
四、跳转指令使用注意事项
（1）跳转指令和标号指令需要配合使用,而且必须在同一程序段使用。
（2）执行跳转后，被跳过的程序段因不在扫描，对应一些元件其状态会保持在跳转前的状态。
（3）对于计数器来讲，计数器会停止工作，当前值不会丢失会保持在跳转前的值。
（4）对于定时器来说。因为刷新方式的不一样，在跳转期间，对应分辨率为100ms的定时跟计数器是一样的，对应1ms和100ms的定时来说，还是会继续定时的，到设定值后，其状态也会发生改变，直到当前值为32767时才会停止。
（5）跳转指令只能在本POU中跳转，不能从主程序调到子程序或是从-一个子程序中调到另-个子程序中。
来源：技成培训网，作者：徐陈爽，未经授权不得转载！
