今天继续介绍图论基础知识。上期内容可点击这篇文章陈关荣丨图论基础（上）。

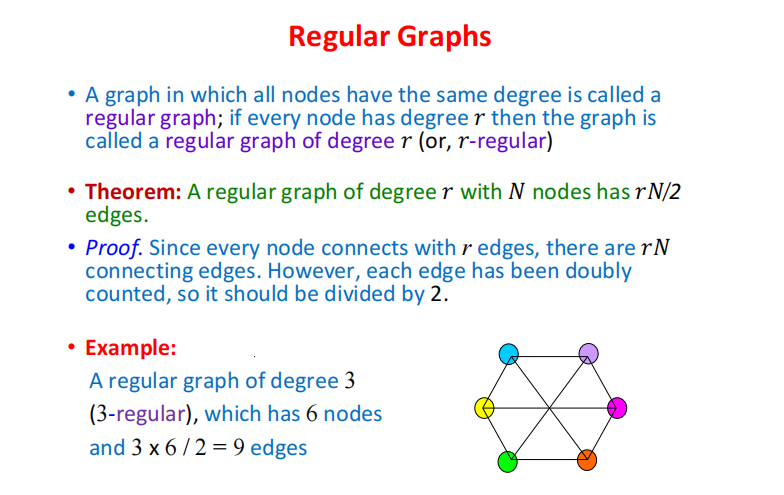

图论中有个概念叫做正则图regular graph。 正则图是什么呢？就是所有节点的度都是一样的图。例如大家的度是2或者大家的度是3等等，这样的图就比较规则了。大家的度是一样的，而且度数等于r的话，就称为r-正则图。上图的例子中我就写了3-正则，因为大家的度是3。那么，有了定义很快就有一些结果。比如r-正则图有N个节点的话，那么它有rN/2条边。因为有N个节点，而每个节点呢，它的度是r，它就跟r条边连在一起。我有三条边，你有三条边，那么就是3乘以2等于6。有N个人的话，r乘以N，总共就有rN条边。但是计算重复了，因为算我的时候算了你，算你的时候又算了我，所以要除以2，结果就出来了。

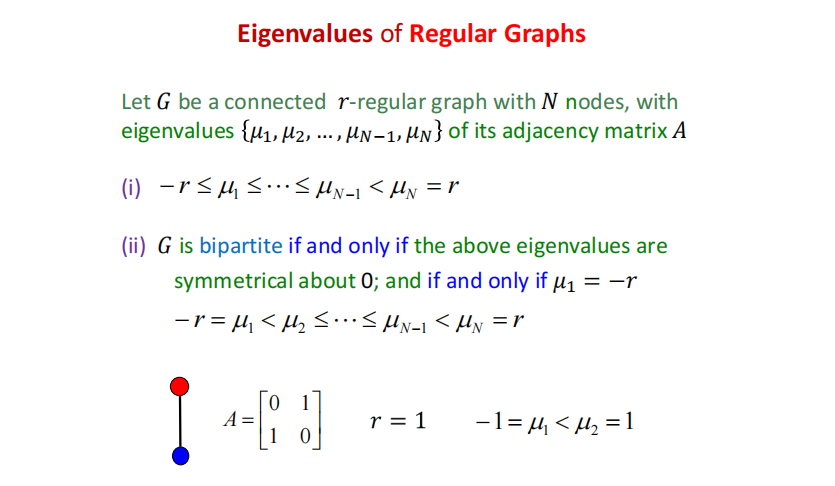

再来看正则图的特征根 。它们的分布在某种意义上有对称性，因为节点的度都一样。特征根我用μ来表示，区别一下λ，那是拉普拉斯矩阵的特征根。假设一幅r-正则图有N个特征根。它们的排列是有序的，而且下界大于等于-r。比如说每个节点都有度为3的话，这个下界是-3，不会再小了。上界3呢，它不一定能达到，而且这里实际上它永远达不到。如果节点的度都是3的话，那么最大的特征根是小于3的。这就是一个结果，或者说一条定理。还有呢，如果一幅正则图恰好又是二分图，那么当且仅当上面的排列变成了下面的排列。就是说，μ2绝对是大于μ1的，而上面的是大于等于，有可能相等，但下面这里是绝不会相等的。两式右端的上界还是一样的，而且不能达到。

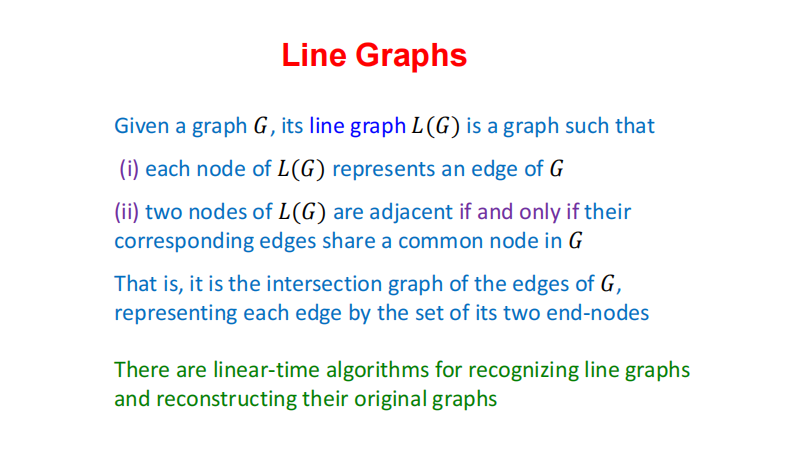

接下来讲一个概念——线图。线图也是蛮有用的。

这里是它的定义。定义留给你以后看，现在可以不看，我们来看一个例子你就明白了。

我们来看上图左上角这个例子。我要找它的线图，怎么找？两个步骤：首先，从左上角的图出发到右上角的图。如果节点1跟节点4相连，你这里做个记号，你就写1，4。这是我的记号。你可以用你的记号，一上一下也行。因为它们两个相连，那么1跟3相连，就写下来；1跟2相连，也写下来，等等。全部写完了以后，就拐到左下角的图。刚才写的，如果我有1。你也有1，我们就连起来。另外一个数字不同你不要管，肯定是不同的对吧。只要有共同的，就画一条绿色虚线把它们连接起来。全部走一遍，连好了，不重复不遗漏。连好以后就把绿色虚线改画成黑色实线，这个是你要保留的。原来的连线就全部去掉。还有，原来的节点也全部去掉。那么你就得到右下角这幅图。这幅图绿颜色的那些小块，你重新给它们编号，比如说叫a、b、c等，也是可以的。我保留下来是因为它是从左下角的图得来的，方便你辨识。最后吧，你就有了一幅新的图，这幅图就是原图相应的线图。线图就等于把原来的点换成边了，把原来的边换成点了，可以这么理解，两者有这样置换的关系。当然这只是粗略地去理解，不是一一对应。这个线图在应用上会有些用处。大家可以想象出来的，点和边的位置互换，会带来某些新用途。

那么接下来呢，还有个概念叫平面图。

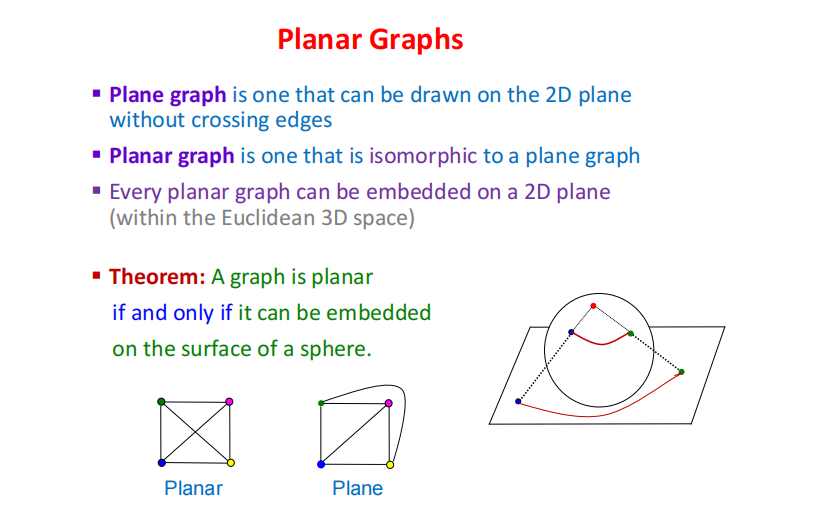

平面图分两种。比如说下面图一，一看就是没有交叉点的。眼睛看上去没有交叉，这个直接就是Plane平面图了。

（图一）

（图二）

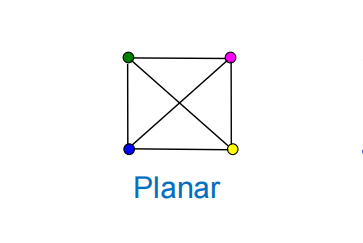

图二看上去它有交叉，但本质上它没有交叉，因为你可以把对角线拉出来，它就变成了图一。因此是Planar，即可平面化的图。它俩英文上有点不一样。有些图需要稍微操作一下才能看得出来它是不是平面图。上面两个平面图是同构的。有个准则，说它是不是平面图，那你就看能不能把它铺在球面上。如果你能把它铺上去的话，那它是平面图，或者说是可以平面化的图，投影到平面上看它就是两种平面图之一。

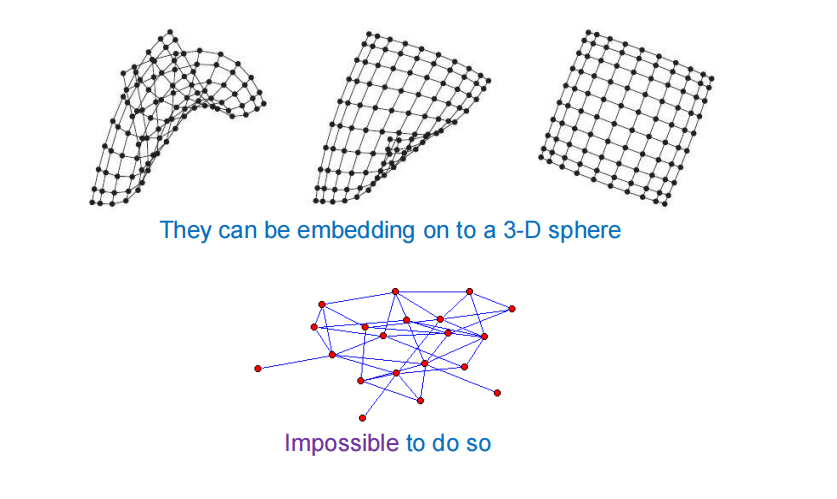

上面第一排三个图都是，因为你可以把它们铺在球面上没有问题。但是，不是所有图都可以这么做，不然这个概念就没有意义了。第二排这个，你无法把它铺在球面上。你说我把一个球从中间塞进去，不行的，它没有中间空洞的结构让你塞。因此，你不能把它铺在球面上的就是非平面图了。这种图当然有很多。

当图或者网络复杂起来，乱七八糟的连接会有很多形式。其中有两幅图特别重要，是波兰数学家（K.Kuratowski）发现的。下图这两幅是很有用的非平面图。

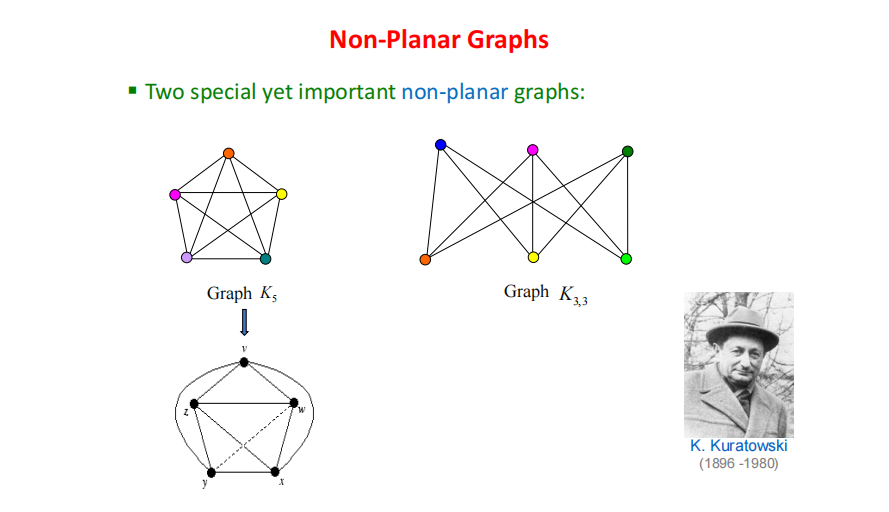

后人用他的名字K命名了左图为k5，右图为k33，其中k33是二分图。这两个都是非平面图。比如说你把k5演变成左下图后，里面两条边你就没有办法再拉出去，连边在平面上总是有交叉的。交叉点不是节点，只是眼睛看上去，你看得出来有交叉点。那么有交叉点再投影的话，它还是有交叉点的，再做投影也没用。K33就更不行了。

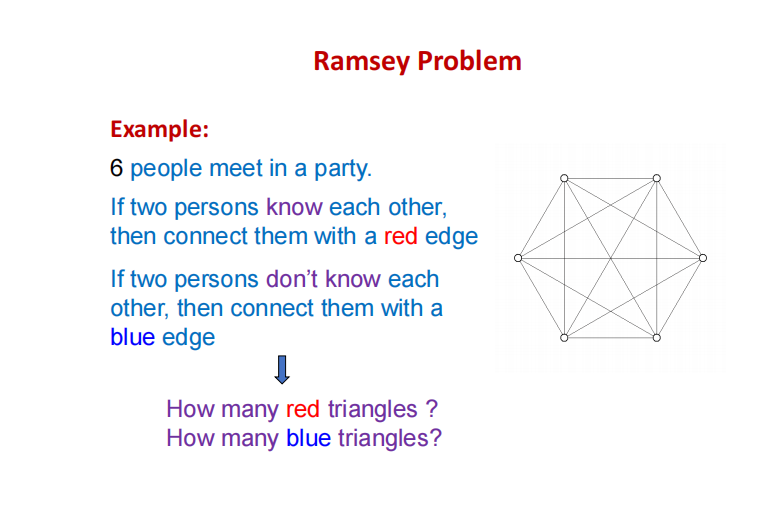

下面你会看到这两个图真的有用。这之前我们先来看另一个有趣的例子，本质上与平面图有关。这个应用例子挺有趣。Ramsey也是个数学家，他说如果你有超过六个人去参加一个聚会，party，比如说60个、101个、1万个，都可以。他说，你去参加聚会的人群里面，我总能找到三个他们是互相认识的，或者总能找到三个他们是互相不认识的，这两种情况总有一种会发生。怎么去验证这个判断呢？他说，如果两个人互相认识的话我把他们的连线标成红色；如果他们互相不认识的话，我把他们之间的连线标成蓝色。下面视频对他的证明作进一步解释。

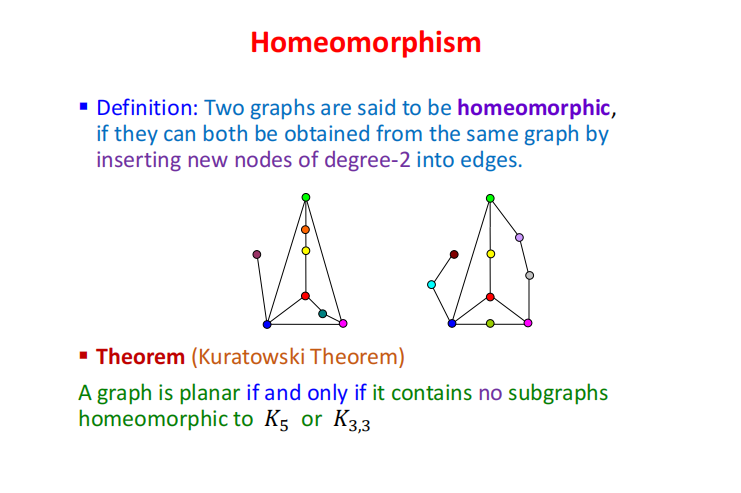

下面这个概念也是蛮重要的，在应用上非常重要，叫做同胚homeomorphism。同胚是什么概念呢？它用来刻画，一幅图有时候某种节点多一些，实际上是无所谓的，影响不大的，不影响它的基本结构。

比如说，上图左边大三角形的右边中间没有节点，我现在加上两个节点，像右图那样。新增节点的度都是2。你先不看别的，把它跟原图相比。它们不同构了，右边的多了两个节点。但其实影响不大。为什么呢？比如说你开车，你中间经过两道桥，我没有过桥，这有啥关系？或者说你不需要交费，我经过了两个收费站。但是我俩都从红点开车到了绿点。不能说它们没有区别，但是在很多应用上来说，这种不同关系不大，不重要，甚至是无所谓的。像我发信号给你，你收到了，中间有没有通过这两个接口有啥关系？你反正收到我给你发的信号了。从这个意义上，引进了同胚这个概念，因为它们并不同构。

我们往下看，还有一些有趣的概念和应用。下面的视频作个简单介绍，用到了K5和K33。

这里，马上又有一些结果了。如果所有的节点的度都比2大的话，那么不管你网络多大、多复杂，里面一定有环路。这个你怎么去证明？

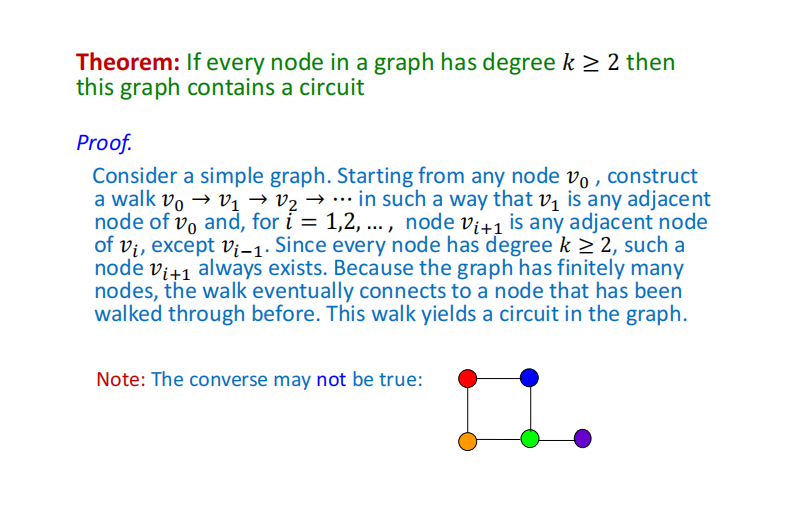

我说明一下就好了。你从某个节点v0出发走到另外一个节点v1。因为这个节点它的度大于2，所以你还有一条路往外走。到了v2，它的度也是大于2的，你还可以往外走。就这样一直走。但只有有限个节点，你最后还是要走回来的，回到前面的某个v。你一回到某个节点，不就形成一条环路了吗？这样，结论就证明了。

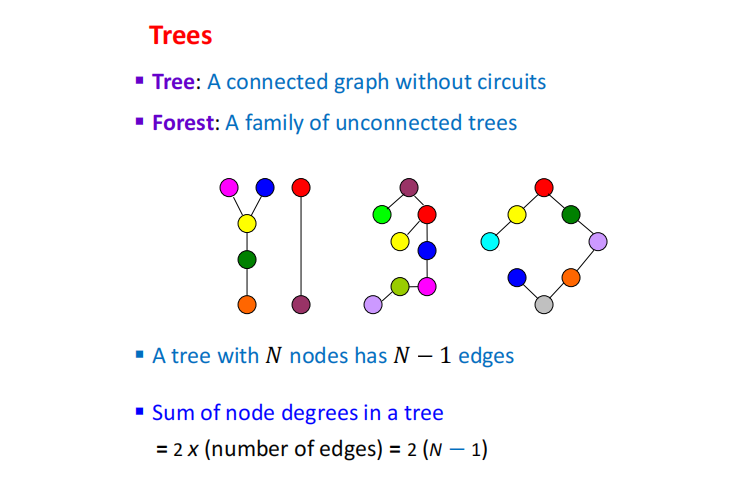

下一个概念是树，比较好理解。树有N个节点和N-1条连边。这刚好就是一棵连通的树。边多了就有环路，少了它就断裂。它们有时候可以排成一条链，但也不见得可以排成一条链。对于树来说，它所有节点度的总和一定是等于2(N-1)。之前讲过，你数一下有多少条边，再乘上2就是了。树非常有用，比如工作分配和数字编码等。树有一些等价的结果或者说特性。它是一棵树当且仅当它有N-1条边并且没有环路、当且仅当它有N-1条边并且是连通的，等等。我不一一列出了，还可以多写几个。

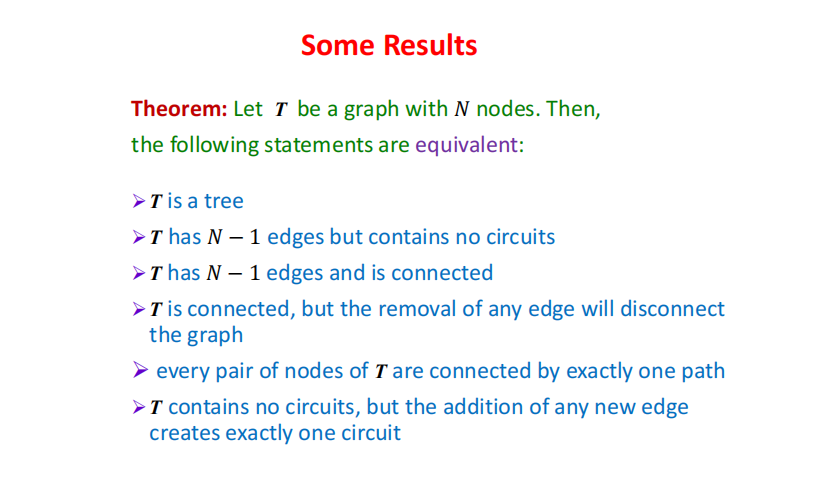

上面所有这些说法都是同一回事，就是说，它是一棵树。

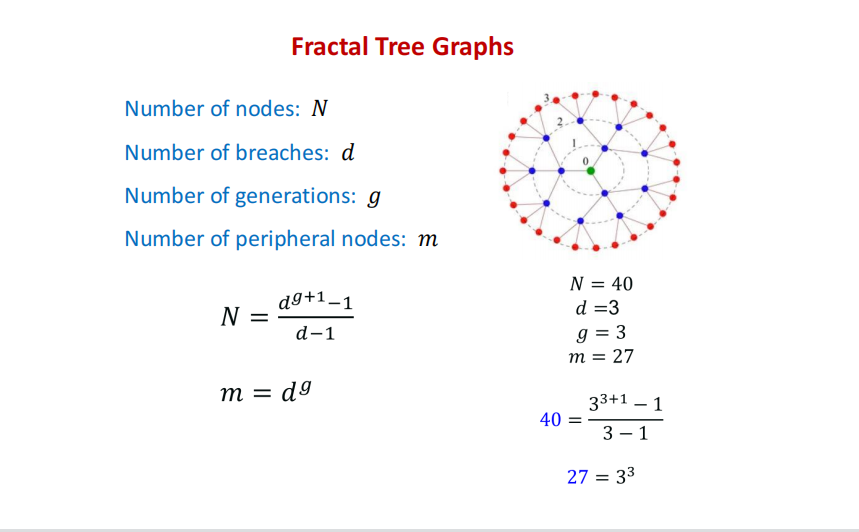

特别有趣的是分形树。分形树有很多很特别很漂亮的特性，这里不详细说了。比如，你可以算一下这里展示的特征。树看上去简单，但是放在分形里面，它非常漂亮。它有一定的规律，既简单又不简单。因为有一定规律，你总能写出一些公式来。

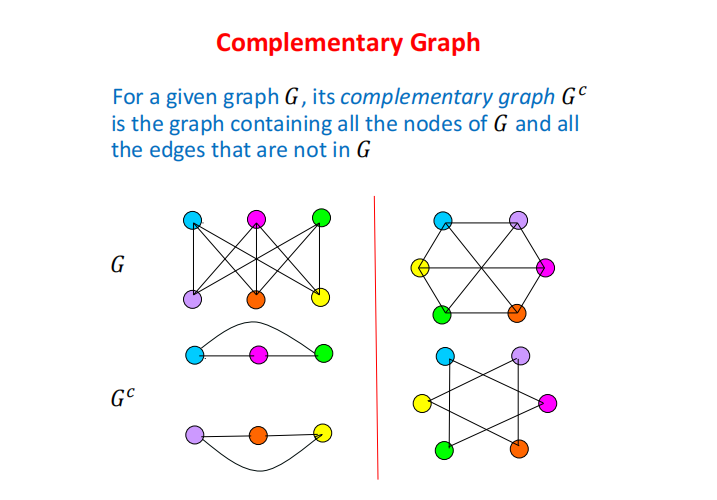

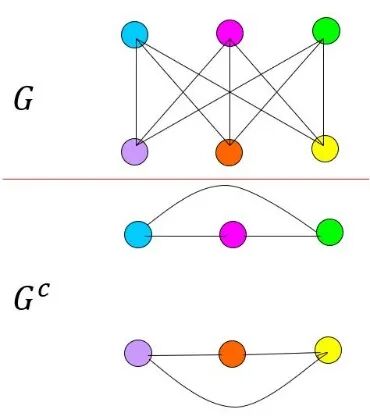

下面还有一个很重要的概念，叫做补图。这里上下两幅图是互为补充的。我给你上面这幅图G，那么下面的Gc就是它的补图。

首先，大家都有相同的节点，这不能变，也不能改。第二呢？你有连线的地方，我没有，比如说你这里有连线，我下面就没有；你没有连线的地方呢，我有。刚好反过来，那么我就是你的补图。反过来说，你也是我的补图。我们两幅互补的图放在一起，节点重叠在一起，这样就得到一幅全连接的图。这个是主要特征，当然还有别的一些特征。后面我讲同步的时候会告诉你，补图非常有用，可以帮助你去判别一个网络的同步能力是不是比另一个网络要好。

那么现在讲图的连通性。

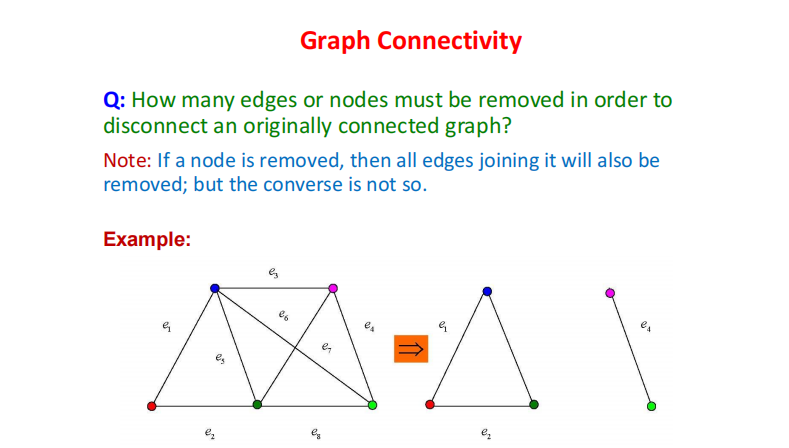

连通性有各种指标。常用的一个，我们来看一看，如果你攻击上图中的左图，比如说把一些连边打掉，也就是说把它们删掉，让图变得不连通，你的攻击就算成功了。实际上，你要拿掉多少条边和拿掉哪一些连边，是要研究一下的事情。研究这些事情，那就分出了两个概念，视频里作详细解释。

还有一个概念是节点连通度，下面视频解释。

另外一个就是连边的连通度了，下面视频解释。

接下来是closeness,就是有多靠近，下面视频解释。

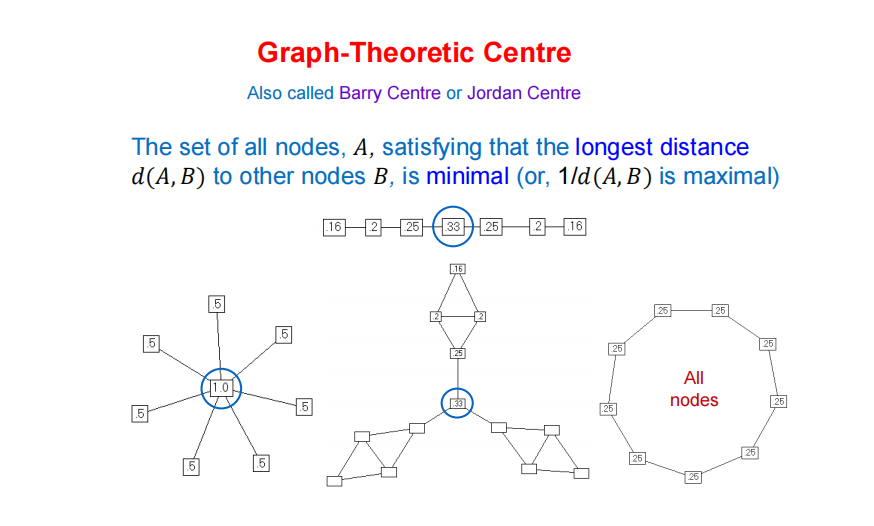

接下来一个，理论稍微难一些，讲的是图理论的中心性。你给我一幅图，你问我这幅图的中心在哪里。什么物理意义都没有，那么中心是怎么来定义的呢？你就看，每一个节点到别的节点的最远距离是多少？比如说，下面顶上的图是一条链，它最左边到最右边最远的距离是6，这个节点嘛最远是3，那个节点呢最远是5，等等。然后，中心节点就定义为那些到别的节点最远距离里面是最短的节点。那我选这个就是对的了，最远距离是3，比任何其它节点到别的节点的最远距离都要小，或者相等。这样的节点就是图理论中心节点，简称中心。有的时候你要小心，图的中心不见得就在图形看上去的中间。如果图不对称，你找不到中间的。对称的话也不见得容易找。而且可能不唯一，例如一个环，每个节点都是中心。你要按照定义去找。
