<p>第二十三PCB板框的评估及叠层设置</p> 讯享网
板子小，层数少的生产成本也会随之减少
四层板的信号质量好，二层板的成本低，信号质量没有那么好；
弹幕知识点：四层半最简单，两层四层难

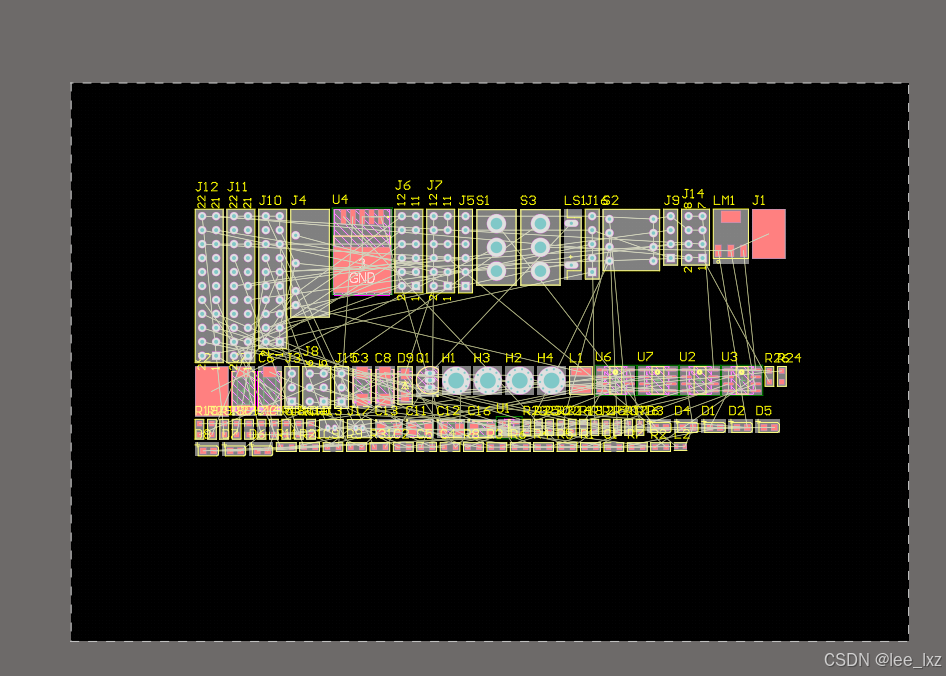

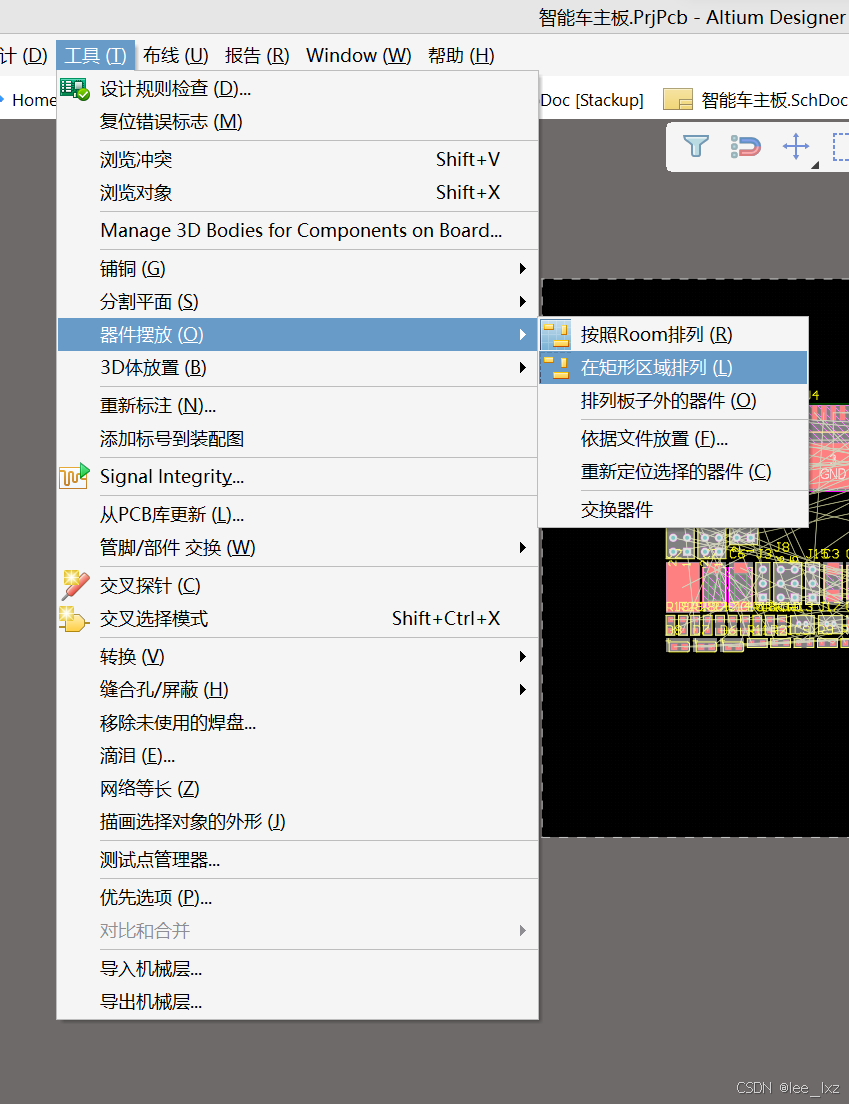

元器件快速放置，框选完全部元器件后，点击矩形排列后，在板子内框选范围即可，器件就会选中的框内排列

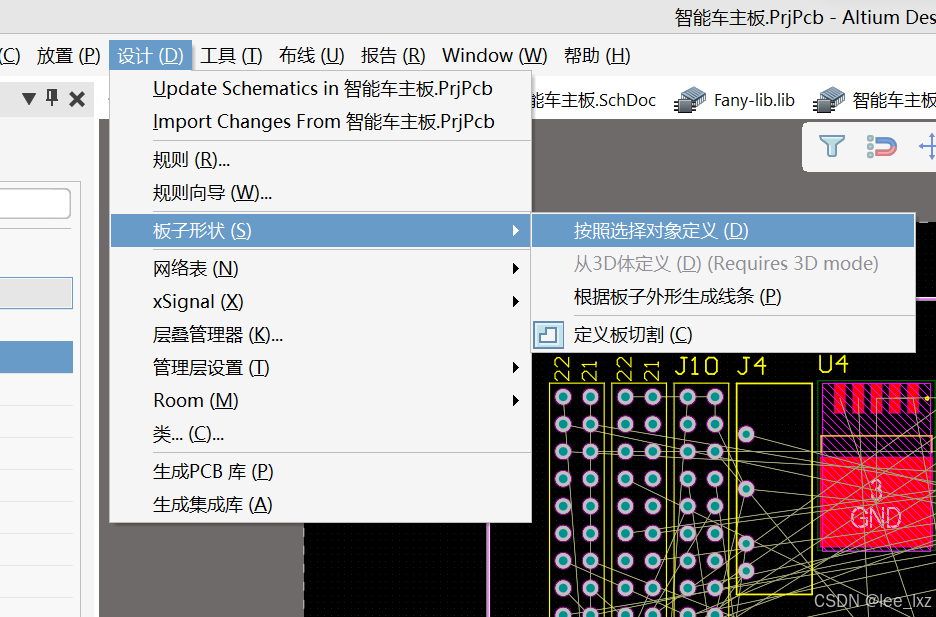

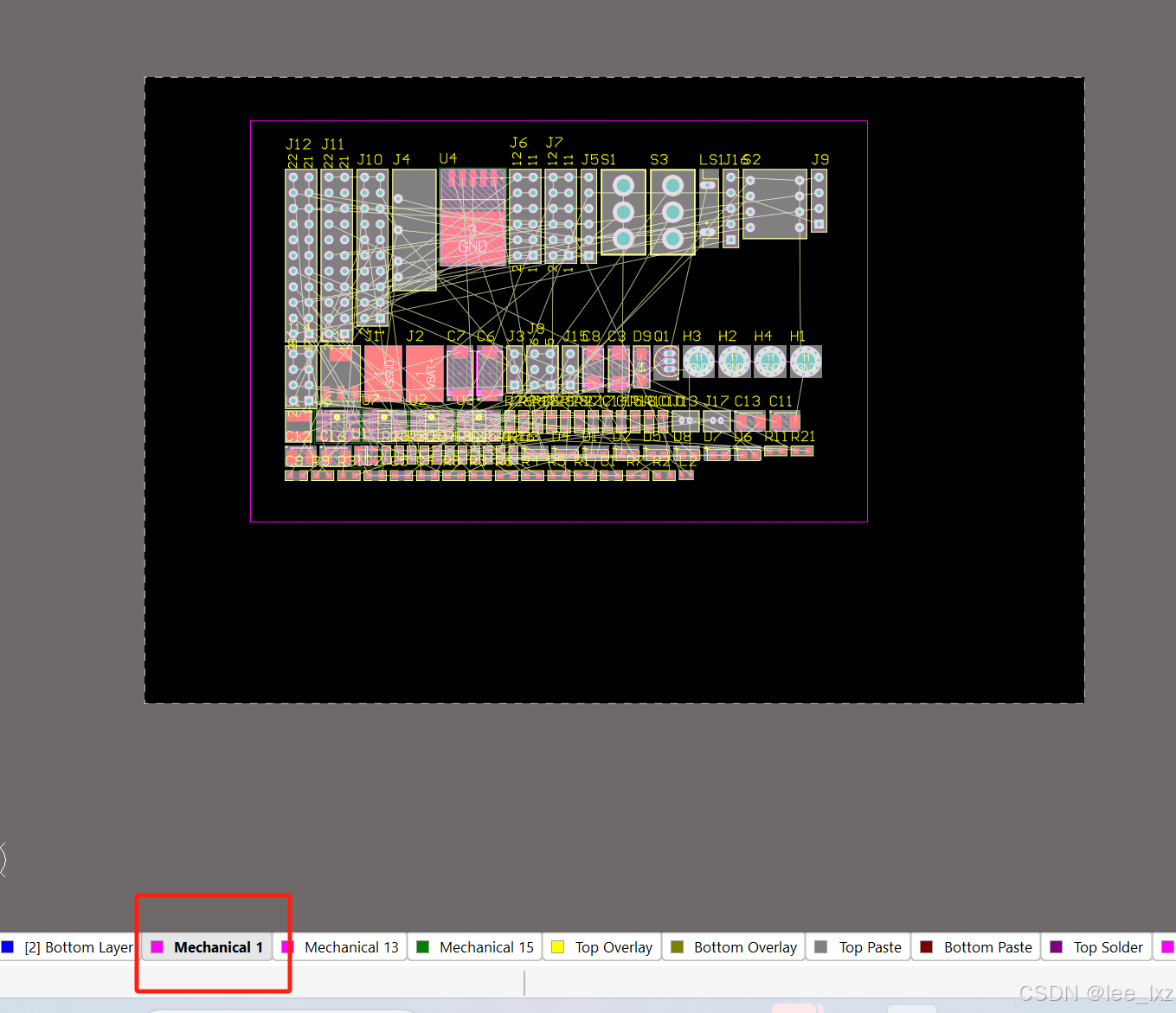

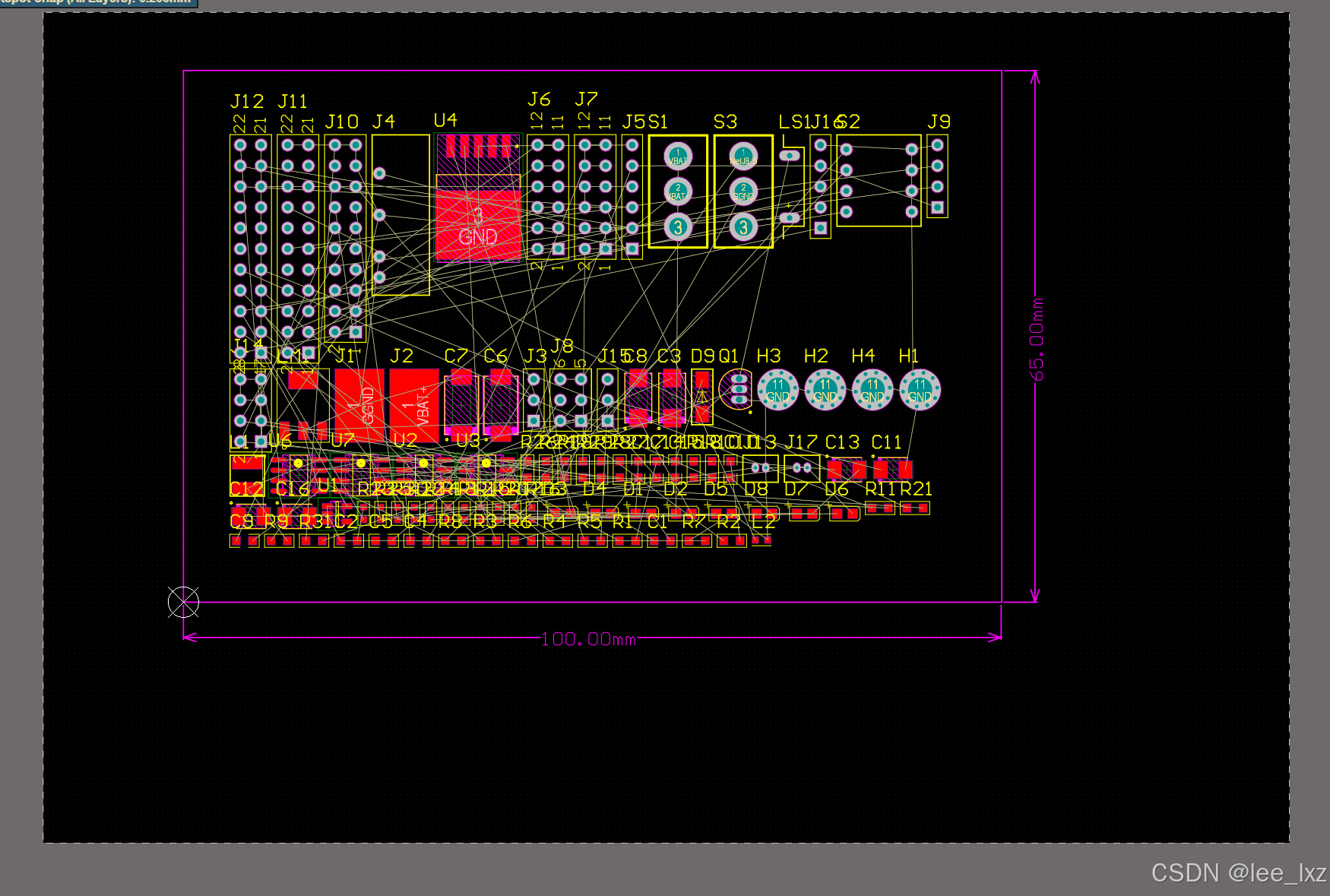

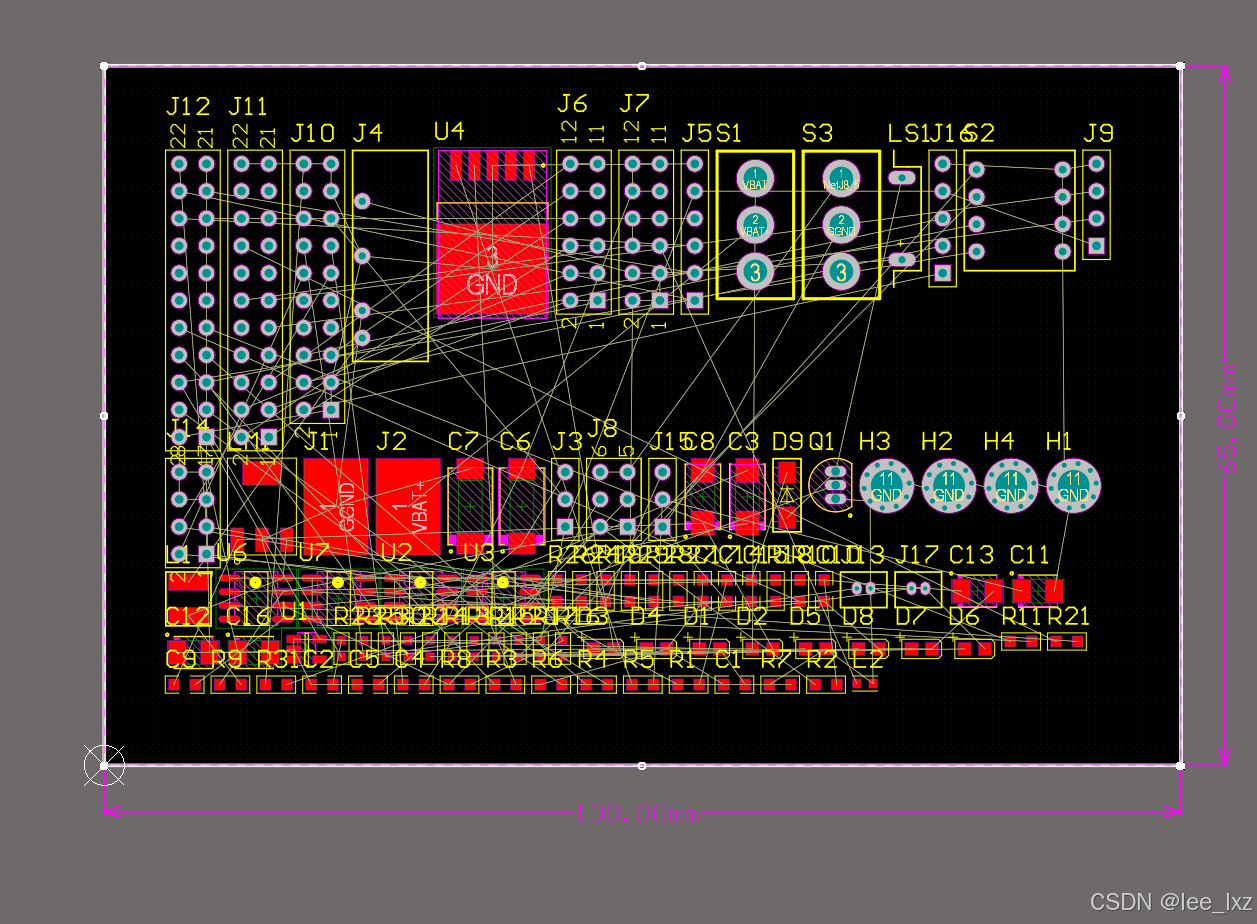

在机械层绘制按PL绘制板框的范围

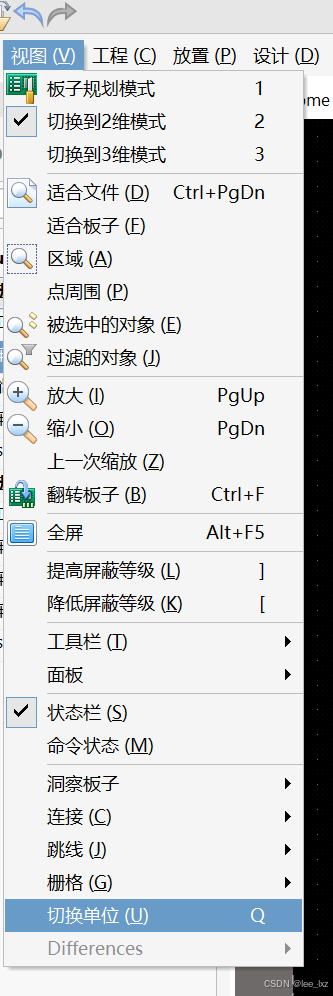

快捷键：V+Q切换单位
注意：画板框的时候用整数，调整的时候按ctrl

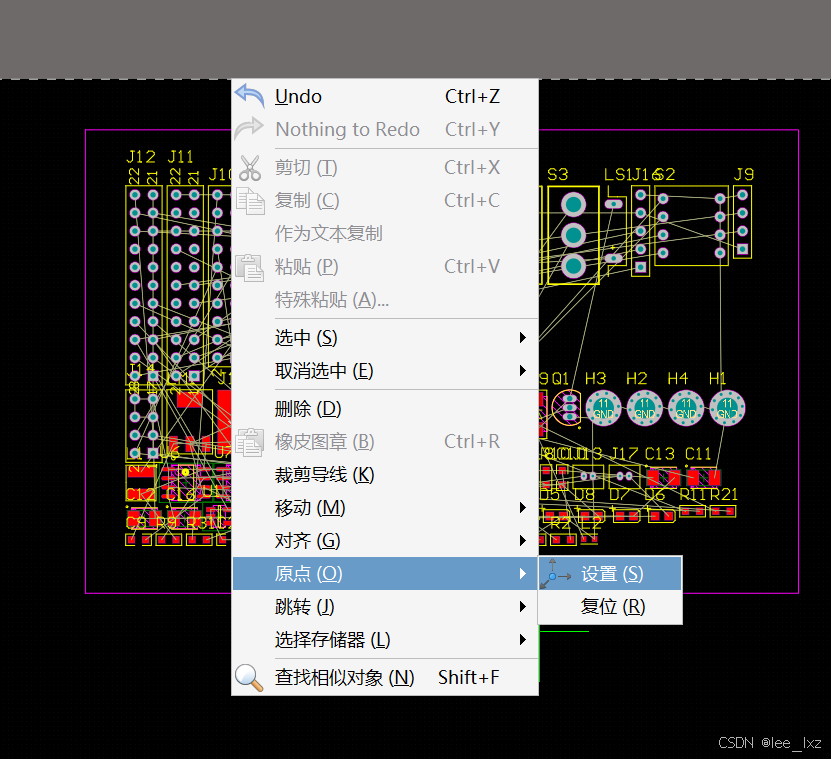

快捷键：E+O+S设置原点

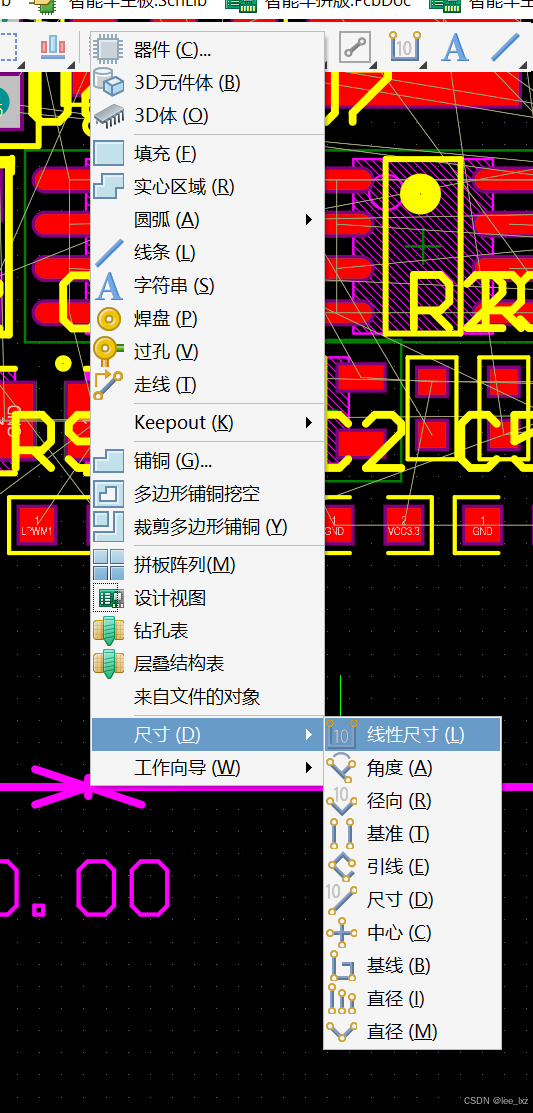

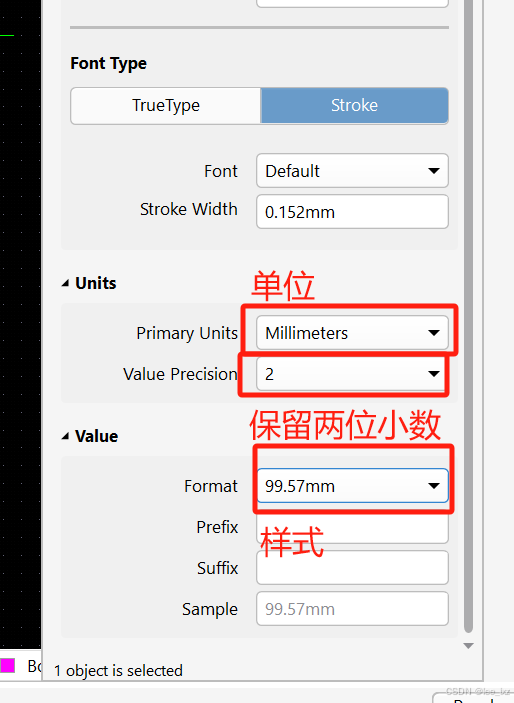

先按P设置线性尺寸，按tab设置显示单位格式
按shift+E抓取中心点
选中板框点一条然后按tab就是全选

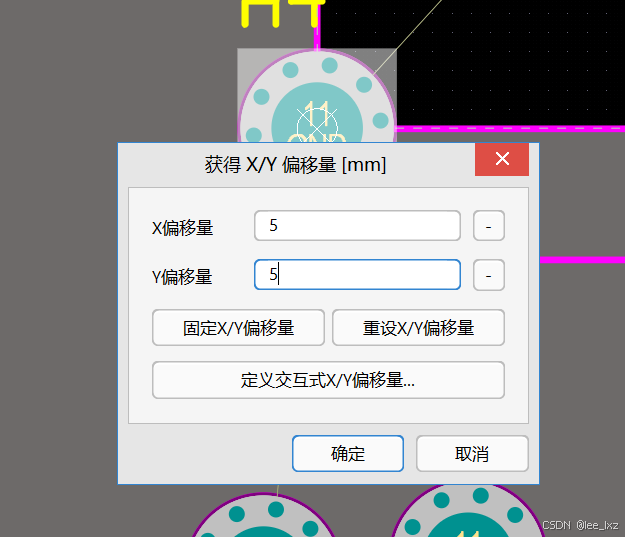

左键框选目标后快捷键：M+S选中目标，再移动目标，位置一般是采用5mm

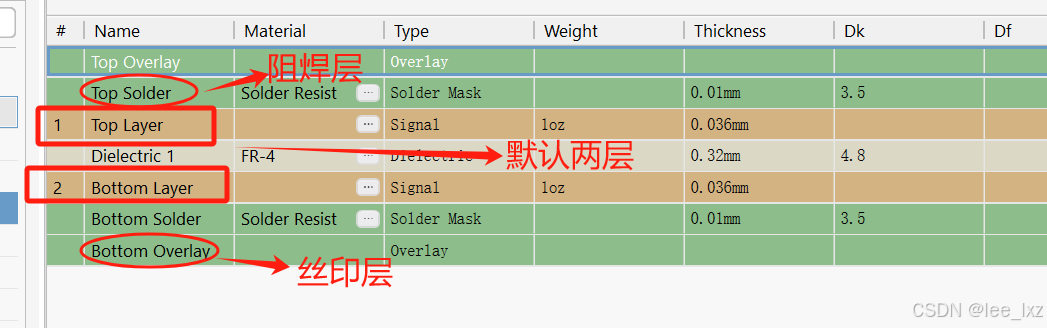

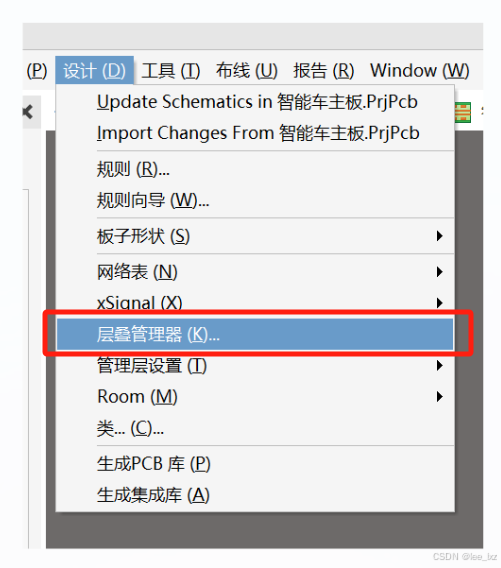

板层设置：
引用一个各层讲解比较好的内容
【关于Altium designer中各个层的讲解 - CSDN App】https://blog.csdn.net/weixin_/article/details/?type=blog&rId=&refer=APP&source=lee_lxz

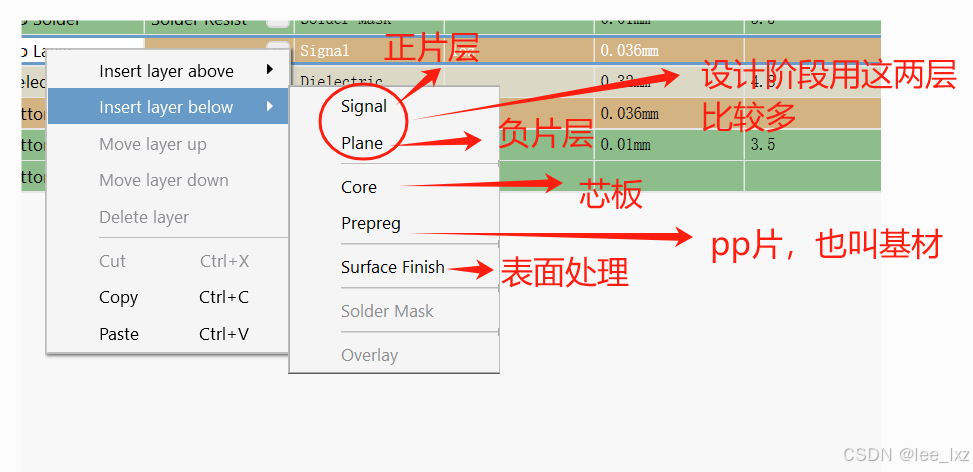

弹幕知识点：core是基材；基材一般在内层，如果做多层板，先是一张core然后分别变换pp层，在pp上再变换铜箔
电源和地一般用负片；

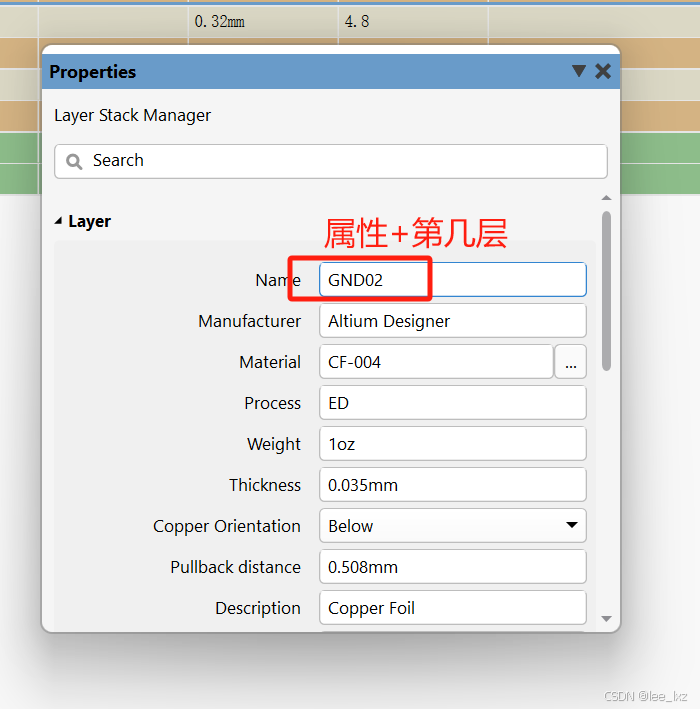

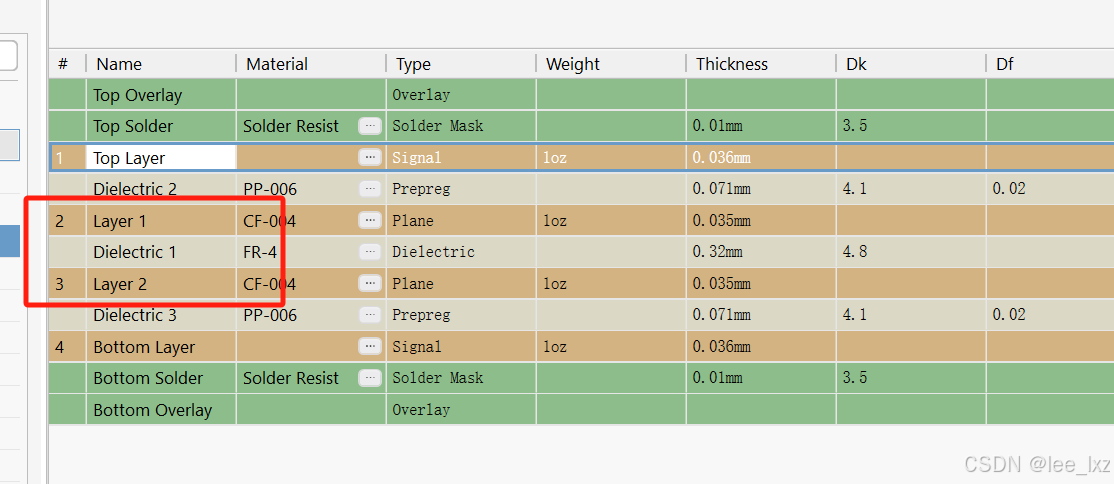

添加了两层负片，不知道为啥点了一次就有两层负片

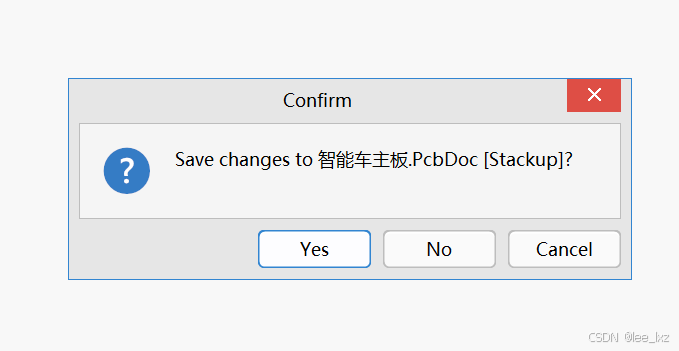

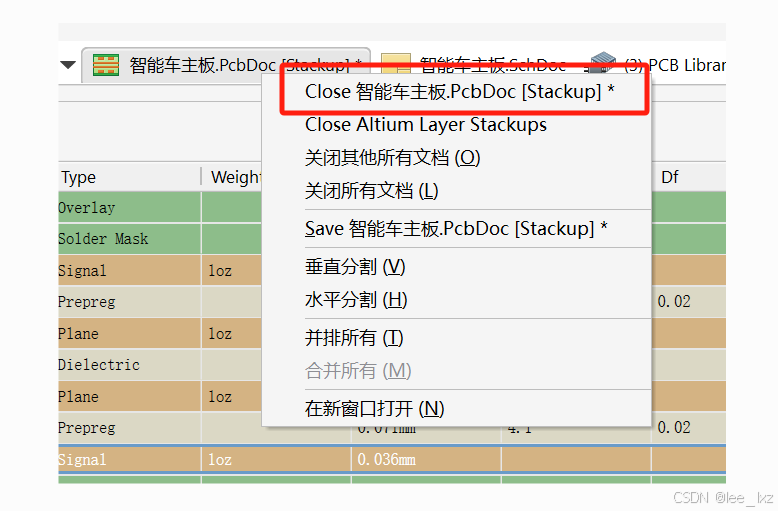

关闭后保存
正片层设计默认是无铜的，走线和铺铜的地方说明这里的铜保留，没有走线和铺铜的地方铜被清除

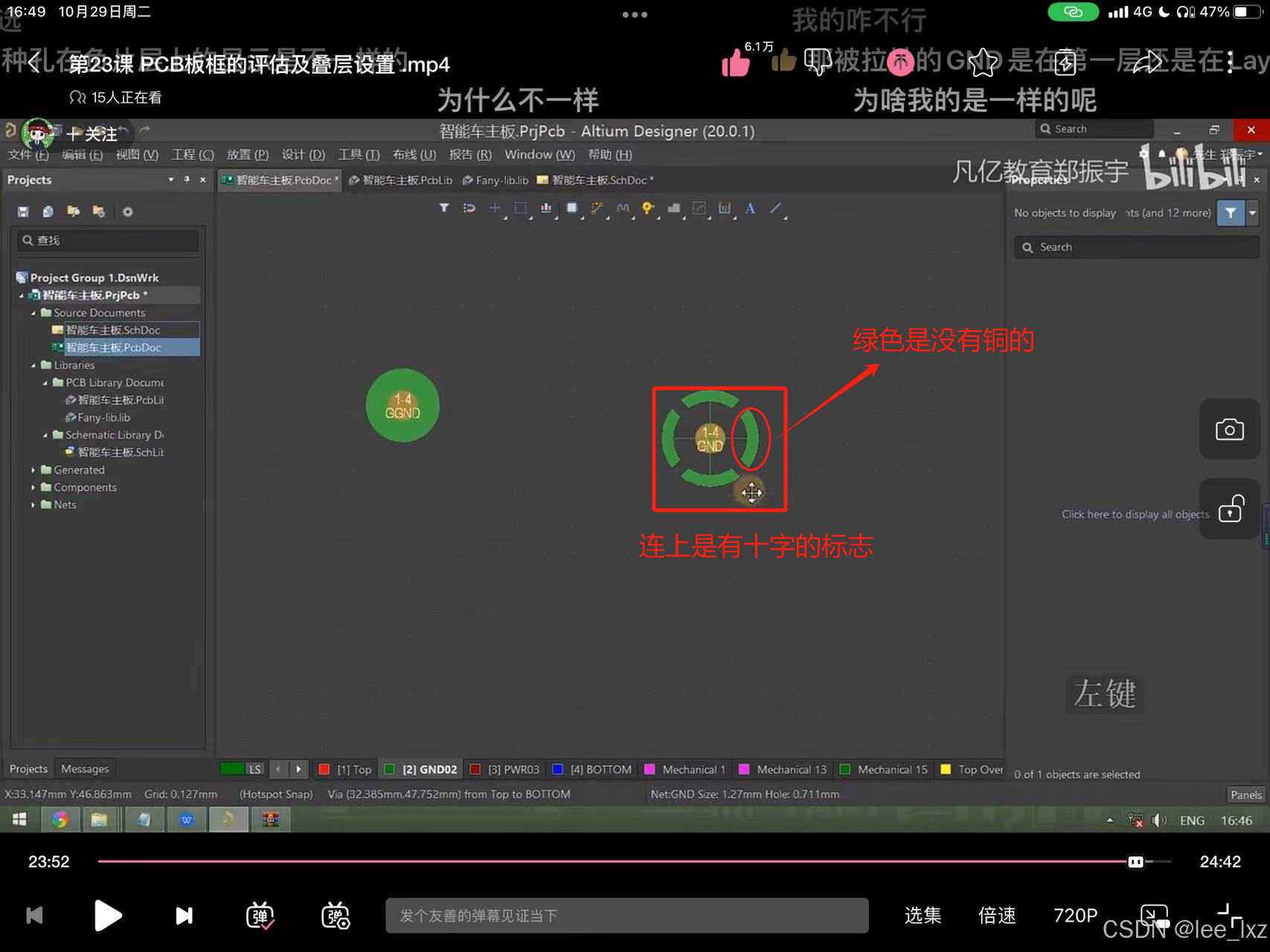

负片层设计默认是有铜的，走线和铺铜的地方说明这里的铜被清除，没有走线和铺铜的地方铜被保留
快捷键：shift+S 单层显示

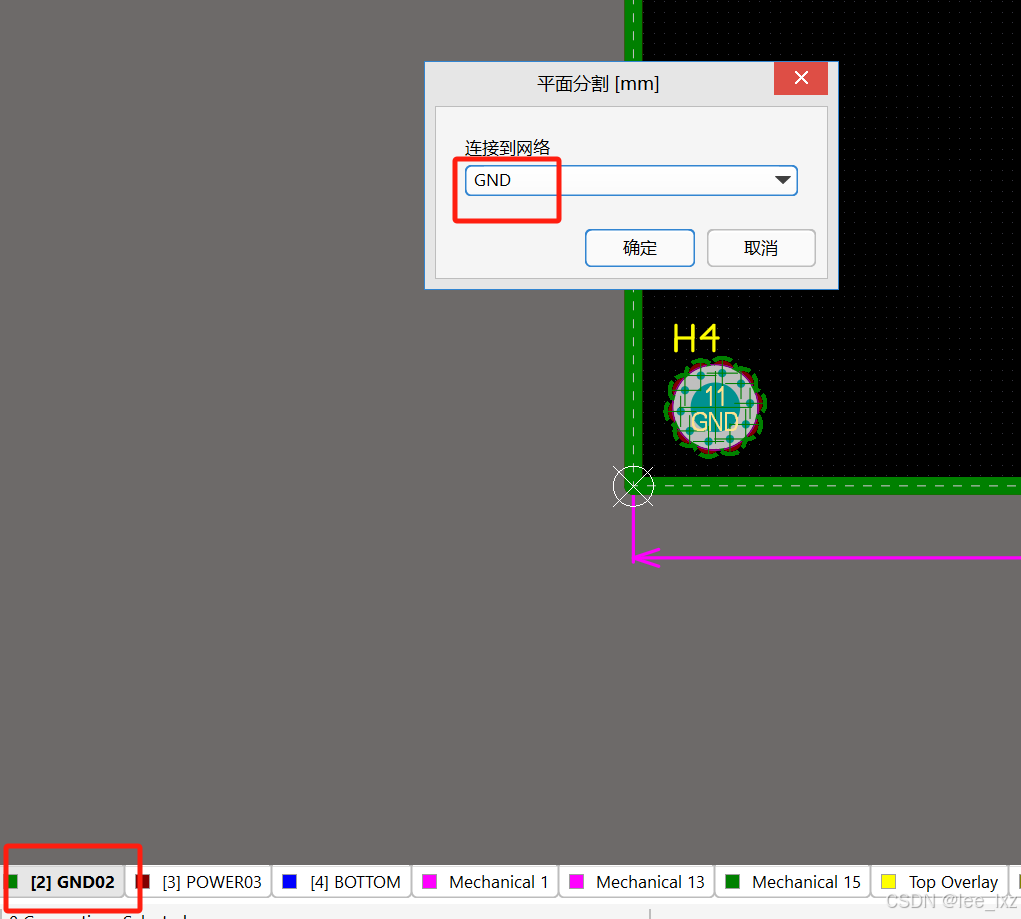

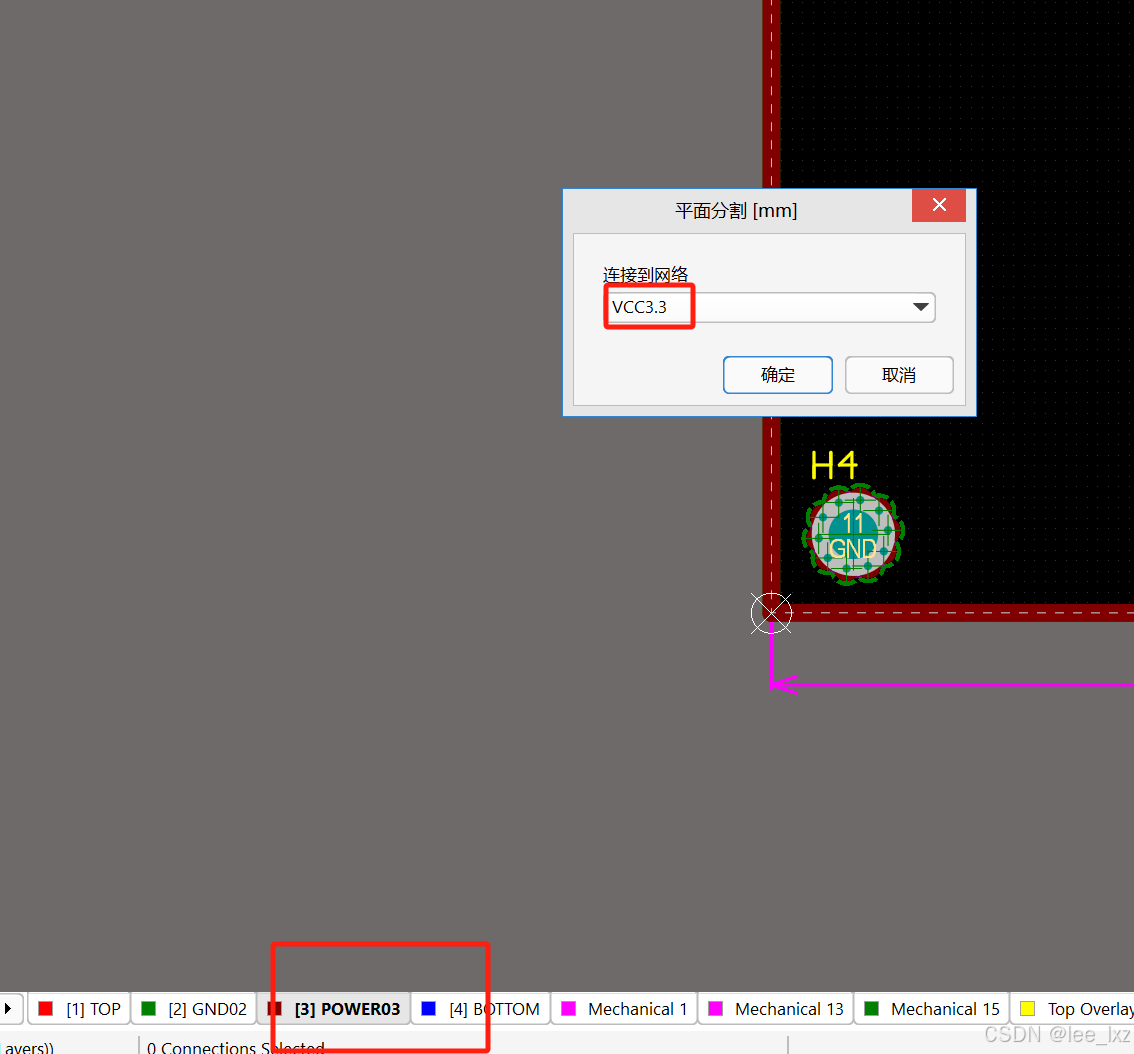

以下是设置网络
