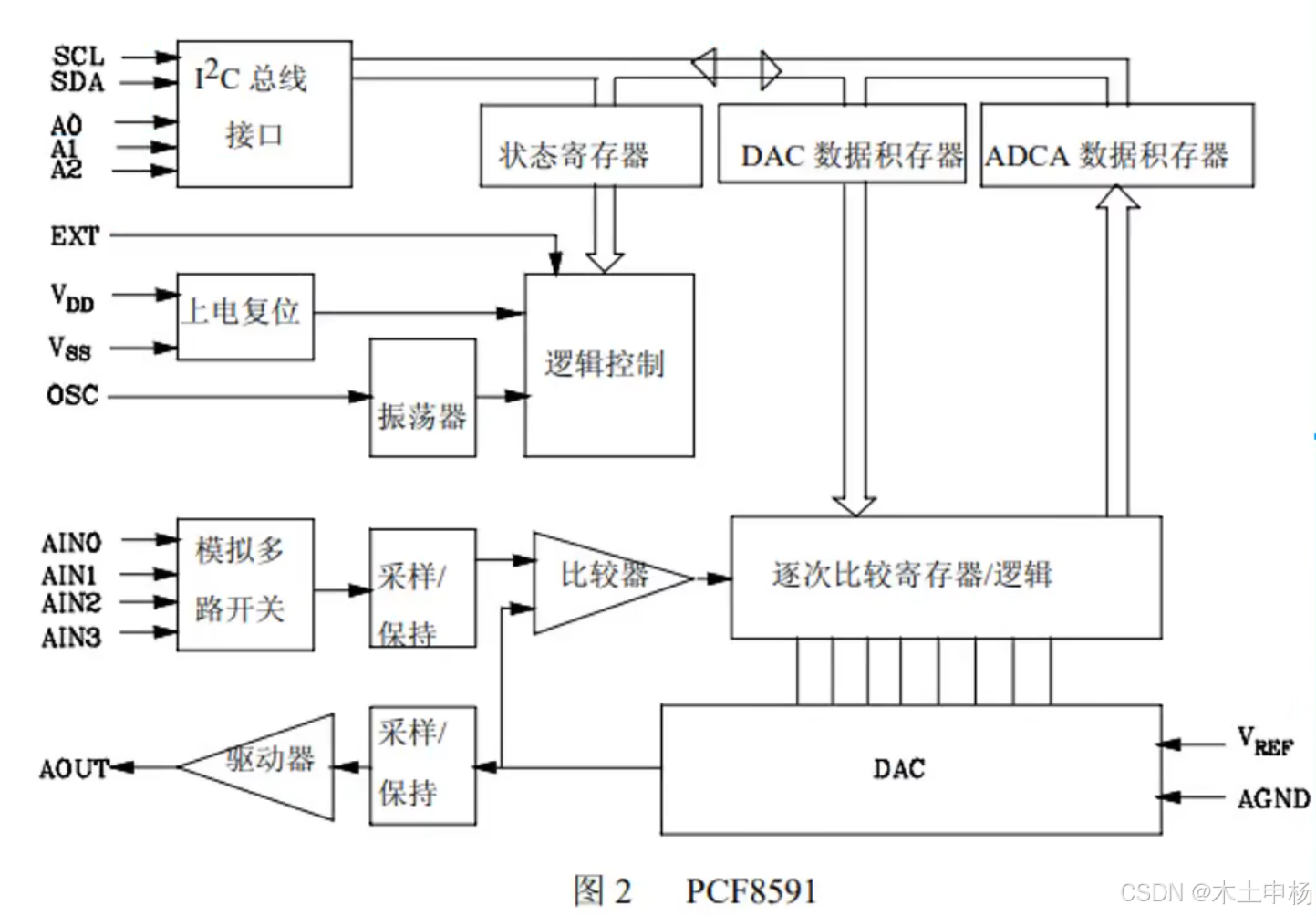

PCF8591 是具有 I2C 总线接口的8位 A/D 及 D/A 转换器。有4路 AD 转换输入,1 路 D/A 模拟输出。这就是说，它既可以作 A/D 转换也可以作 D/A 转换。A/D 转换为逐次比较型。引脚图如图1所示。结构图如图2所示。电源电压典型值为5V。
AIN0~AIN3:模拟信号输入端。
A0~A3:引脚地址端。
VDD、VSS:电源端。(2.5~6V)
SDA、SCL:I2C 总线的数据线、时钟线。
OSC:外部时钟输入端，内部时钟输出端。
EXT:内部、外部时钟选择线，使用内部时钟时 EXT 接地。
AGND:模拟信号地。
AOUT:D/A 转换输出端。
VREF:基准电源端。

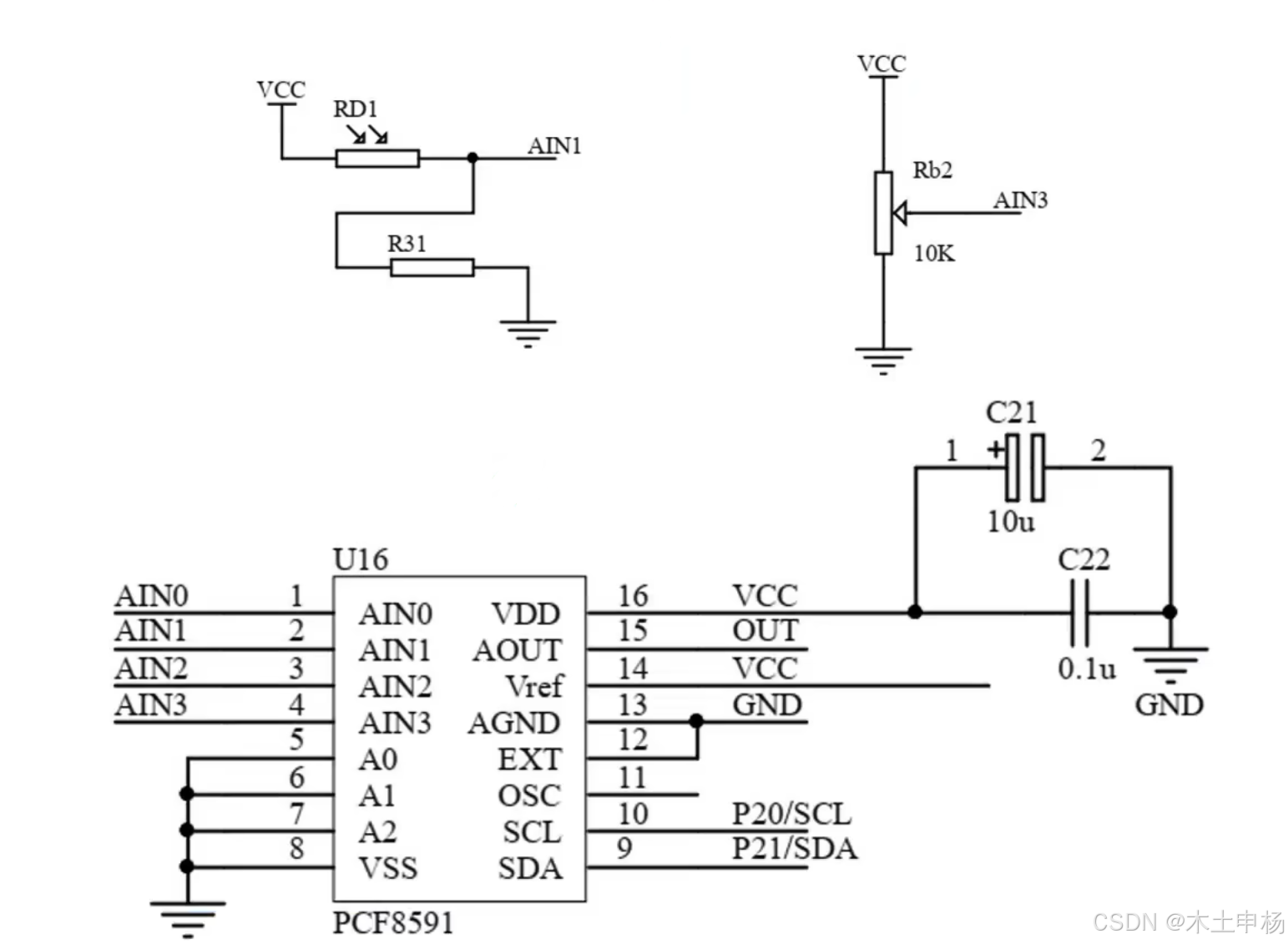

下图为我所用的开发板原理图，可以看出AIN1接了一个光敏电阻，AIN3接了一个滑动变阻器，A0、A1、A2都接地，表示硬件地址为000
地址

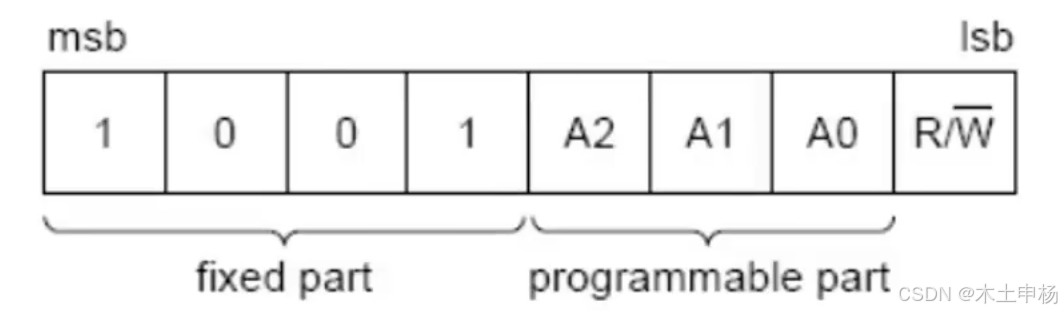

I2C总线系统中的每一片PCF8591通过发送有效地址到该器件来激活。该地包括固定部分和可编程部分。固定部分为1001，不可以修改。可编程部分必须根据地址引脚 A0、A1和 A2 来设置。在 I2C总线协议中地址必须是起始条件后作为第一个字节发送。地址字节的最后一位是用于设置以后数据传输方向的读/写位，如果是0就是write，1就是read。
控制字节

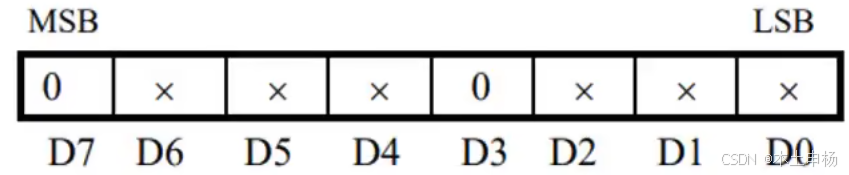

控制字节用于实现器件的各种功能，如模拟信号由哪几个通道输入等。控制字节存放在控制寄存器中。总线操作时为主控器发送的第二字节。其格式如下所示:
其中:D1、D0 两位是 A/D 通道编号:00 通道 0，01 通道 1，10 通道 2，11 通道3
D2 自动增益选择(有效位为1)
D5、D4 模拟量输入选择:00为四路单数入、01 为三路差分输入、10 为单端与差分配合输入、11为模拟输出允许有效
D6 当系统为 A/D 转换时，模拟输出允许为 1，不允许为 0。
模拟量输入选择位取值由输入方式决定:四路单端输入时取 00，三路差分输入时取 01，单端与差分输入时取 10，二路差分输入时取 11。最低两位时通道编号位,当对 0通道的模拟信号进行 AD 转换时取 00,当对1通道的模拟信号进行 AD 转换时取 01,当对 2通道的模拟信号进行 AD 转换时取 10,当对3通道的模拟信号进行 AD 转换时取 11。
在进行数据操作时，首先是主控器发出起始信号，然后发出读寻址字节，被控器做出应答后，主控器从被控器读出第一个数据字节，主控器发出应答，主控器从被控器读出第二个数据字节，主控器发出应答…一直到主控器从被控器中读出第n个数据字节，主控器发出非应答信号，最后主控器发出停止信号。
A/D转换就是把模拟量转换为8位数字量，比如说0-5v的电压会平分位255份，AIN读取模拟量信号发送到比较器，DAC从255开始输出到比较器，255对应模拟量是5v，如果AIN采集到的是4v，比较器就会将结果错误发送到DAC，DAC就减1，即254，再次发送到比较器比较，这样不断循环，直到DAC输出值转换成模拟量无限接近4v,把数字量输出到IIC发送。
D/A转换就是从IIC读取一个数据，通过DAC数据积存器到DAC里面，把数字量转换成模拟量，再输出到AOUT引脚上。
A/D转换周期总是在发送一个有效的读模式地址到PCF8591后开始，就是说，在开始读后，读的是上一次转换的结果
