4.3.1-回环测试

软件初始化设置

在这里插入图片描述
讯享网

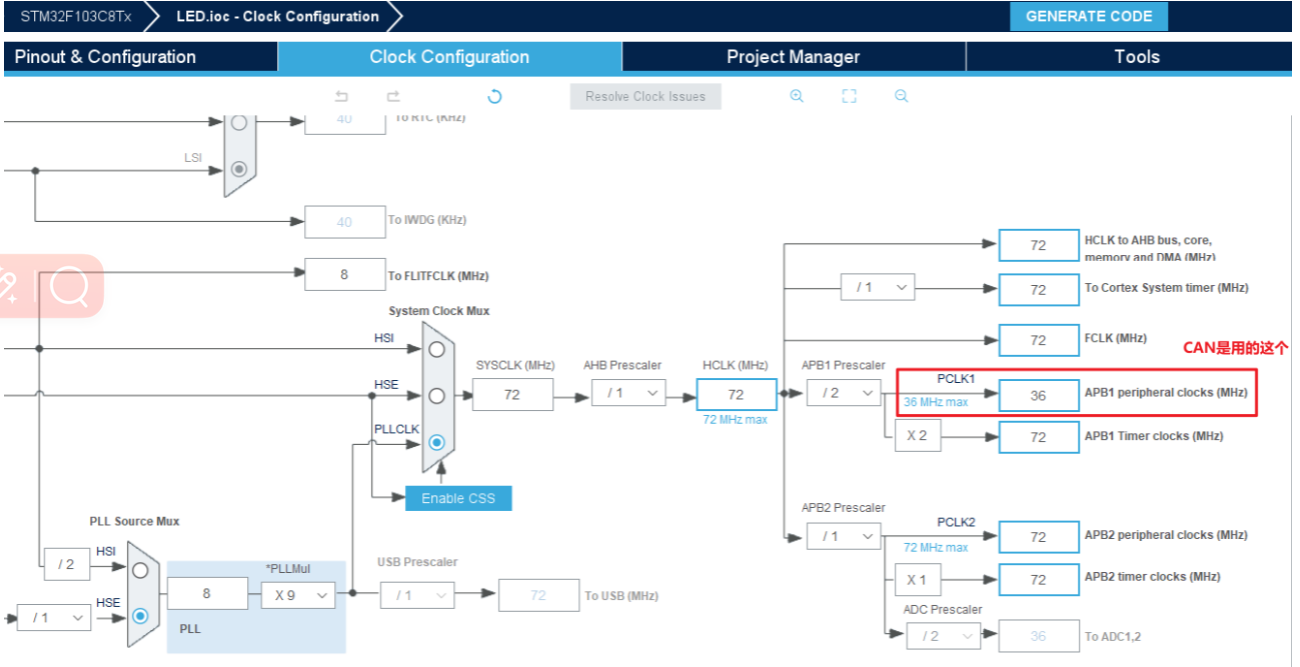

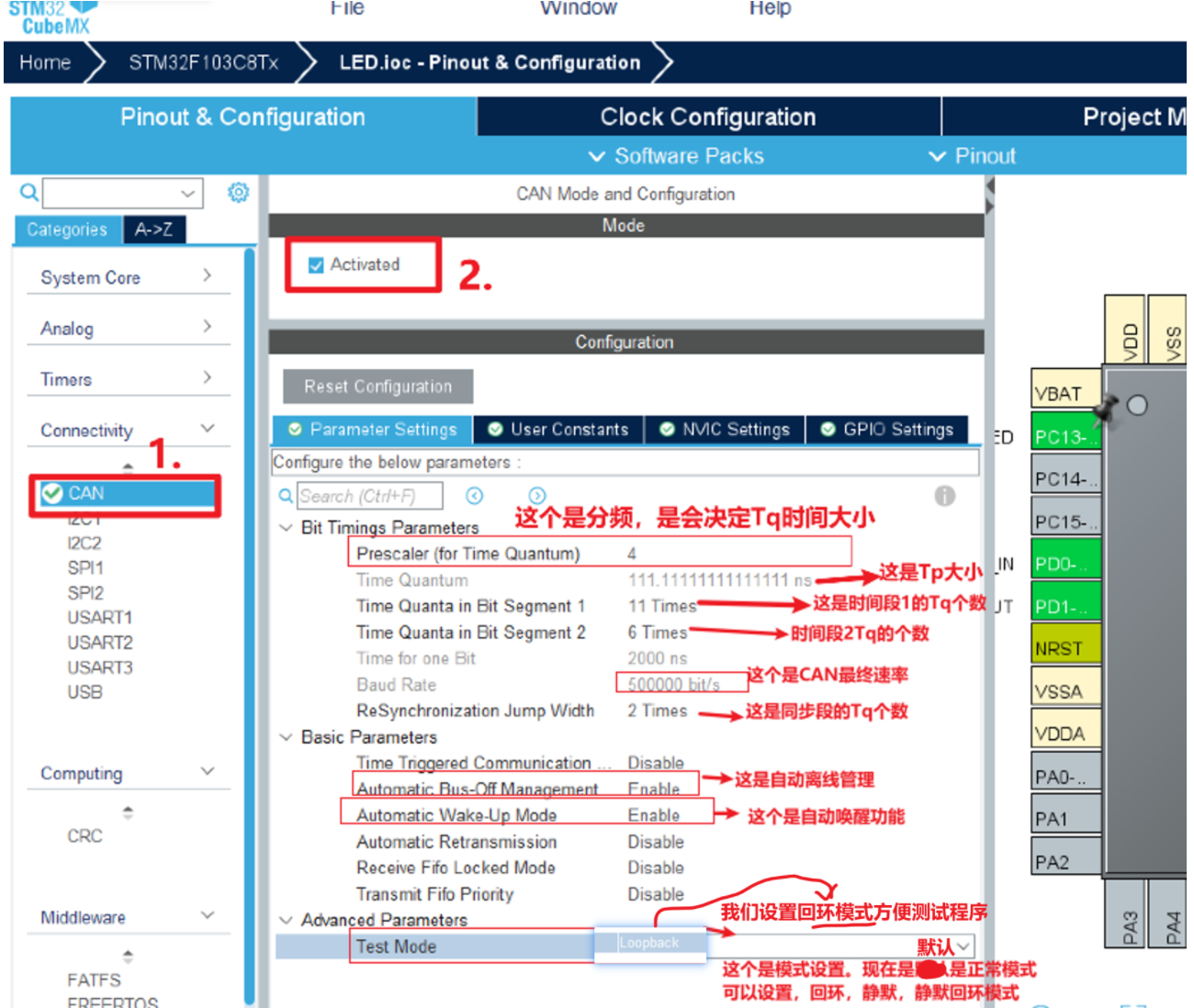

CAN频率相关设置

在这里插入图片描述

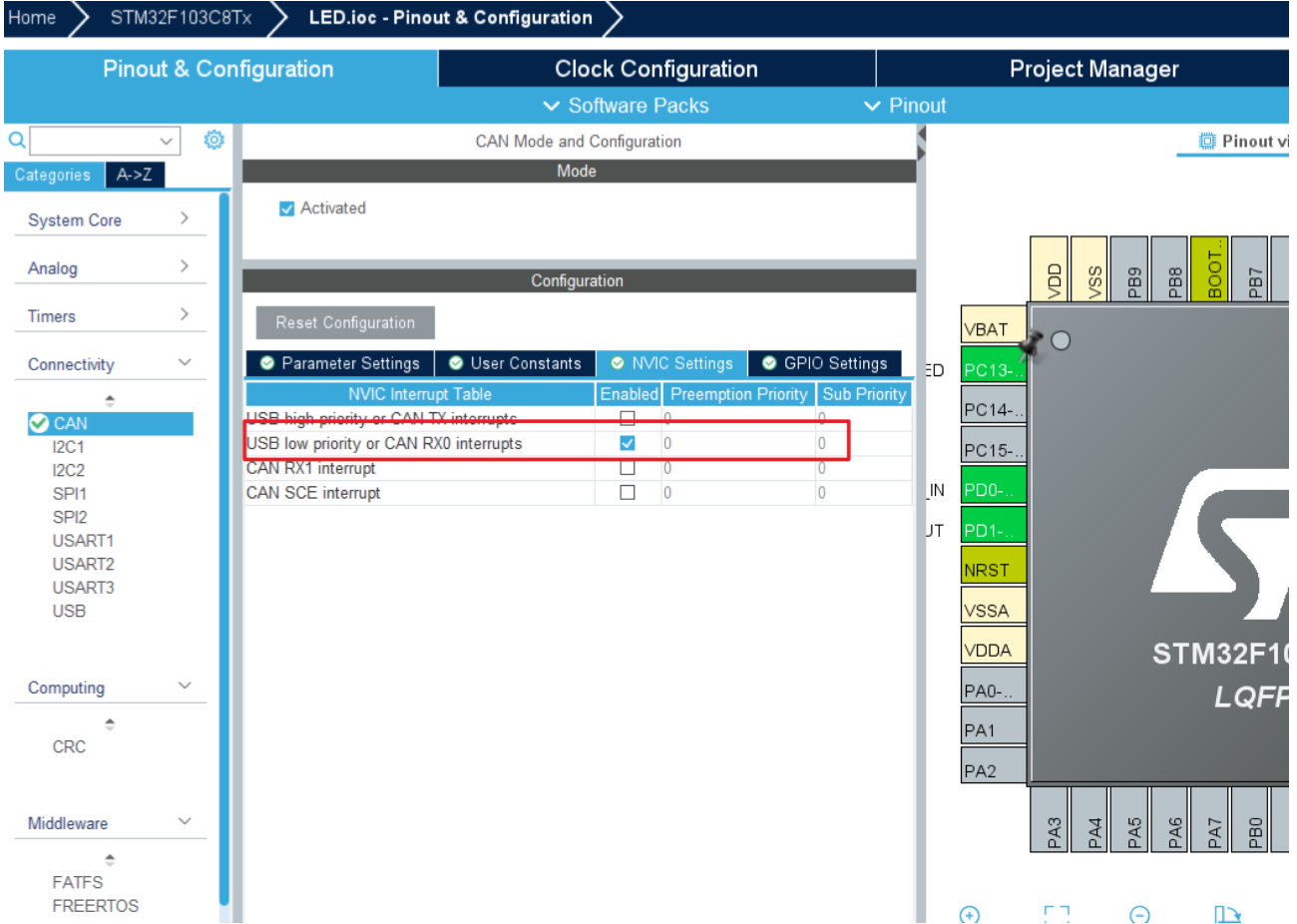

打开接收中断

在这里插入图片描述

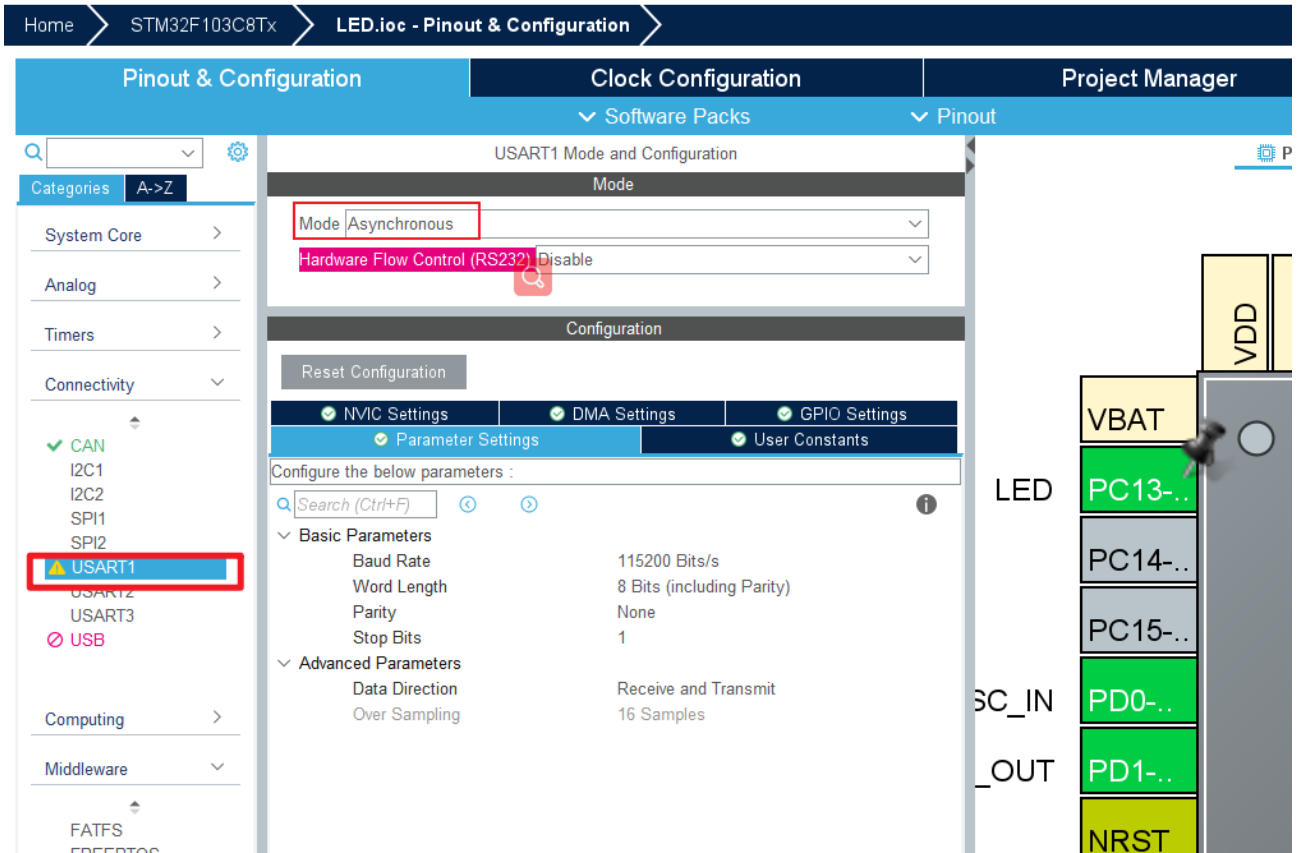

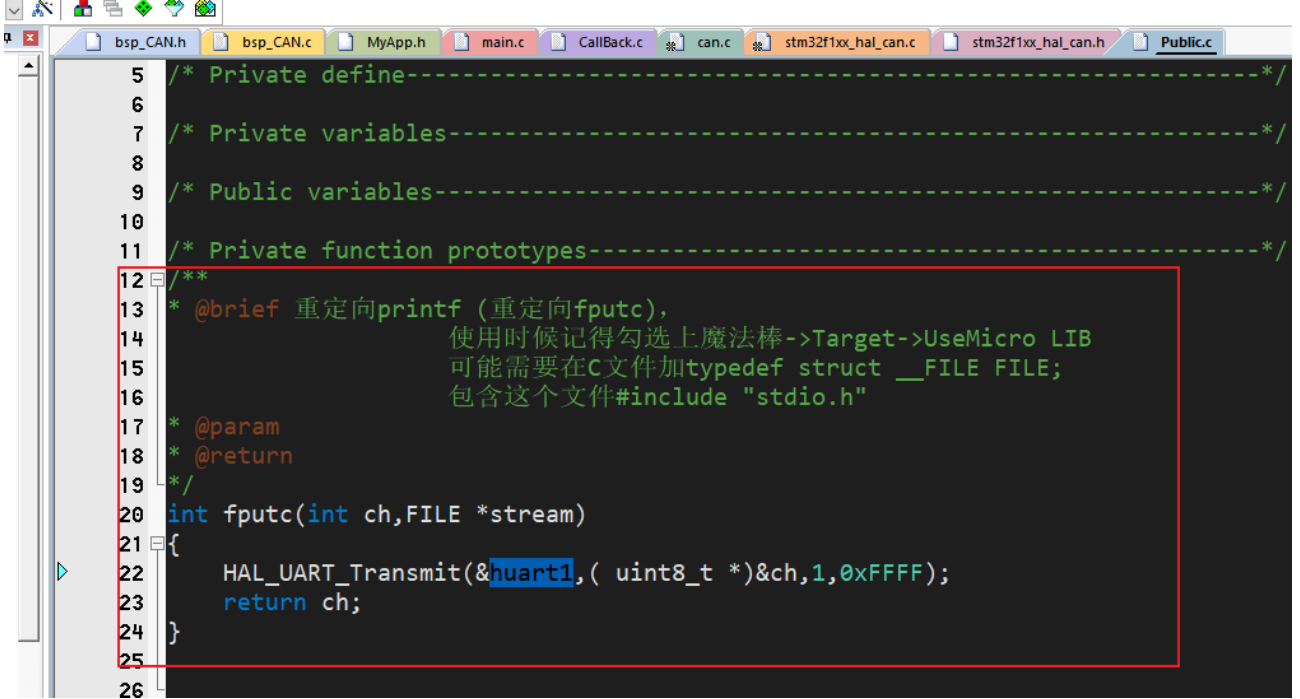

为了方便调试，我们初始化一下串口-PA9 PA10
在这里插入图片描述

添加一下重映射
在这里插入图片描述

讯享网

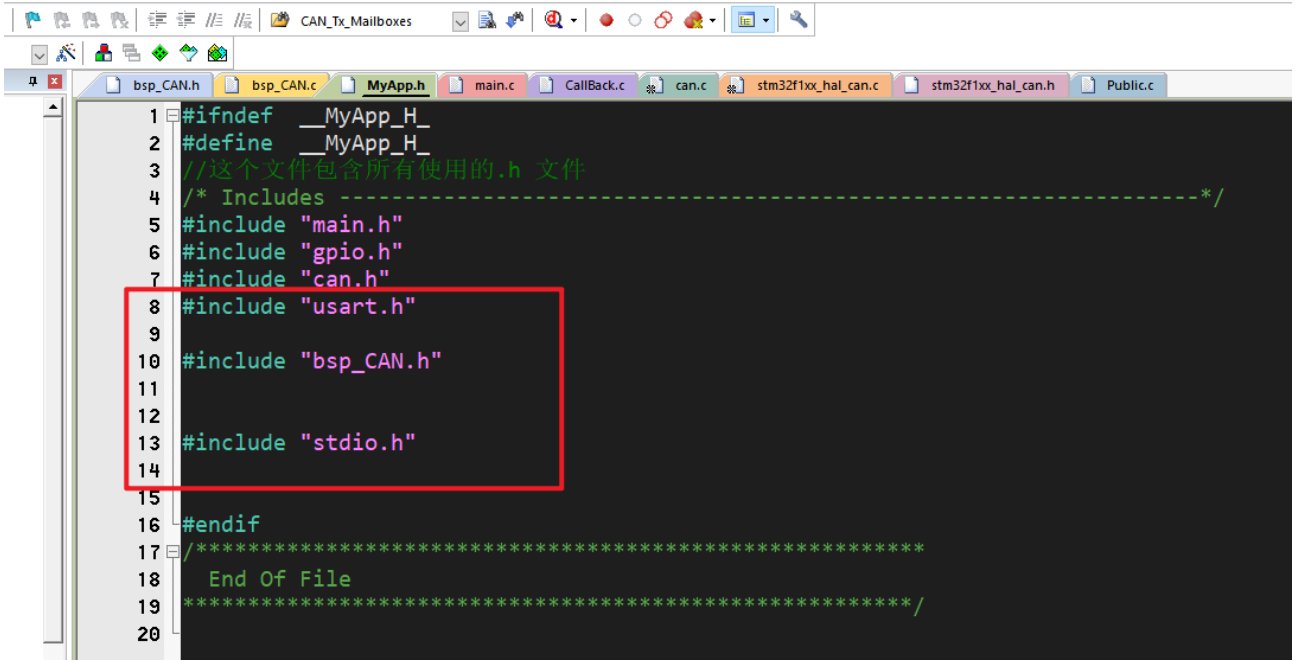

添加一些头文件

在这里插入图片描述

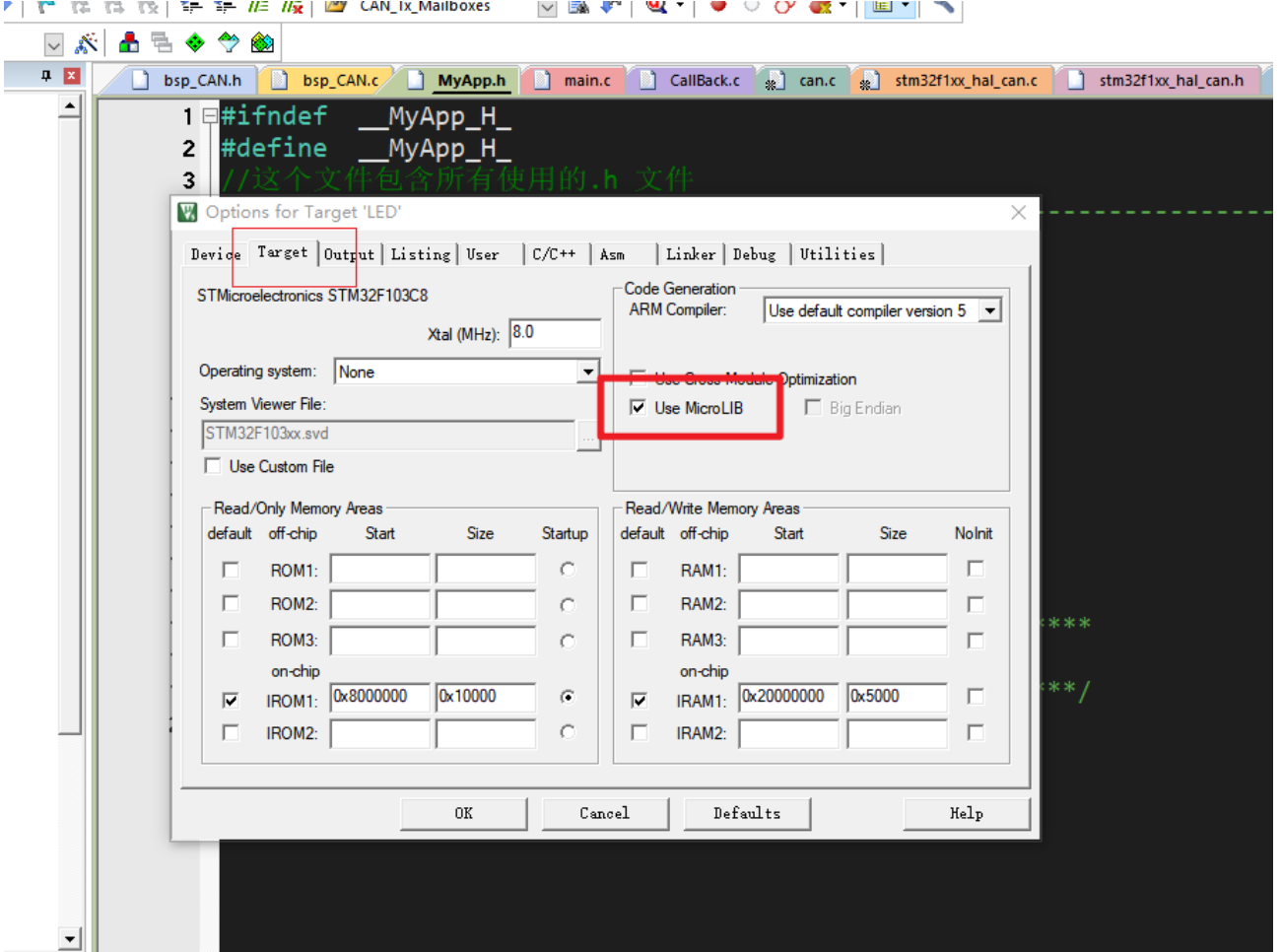

还有MDK的设置

在这里插入图片描述

我们先编程发送功能相关配置和函数

新建bsp_CAN.c和bsp_CAN.h文件

bsp_CAN.c内容

讯享网

bsp_CAN.c内容


bsp_CAN.c内容

讯享网

然后在bsp_CAN.h中声明一下


我们要在main.c中使用下面变量就先声明，一下

讯享网

初始化加上

在这里插入图片描述

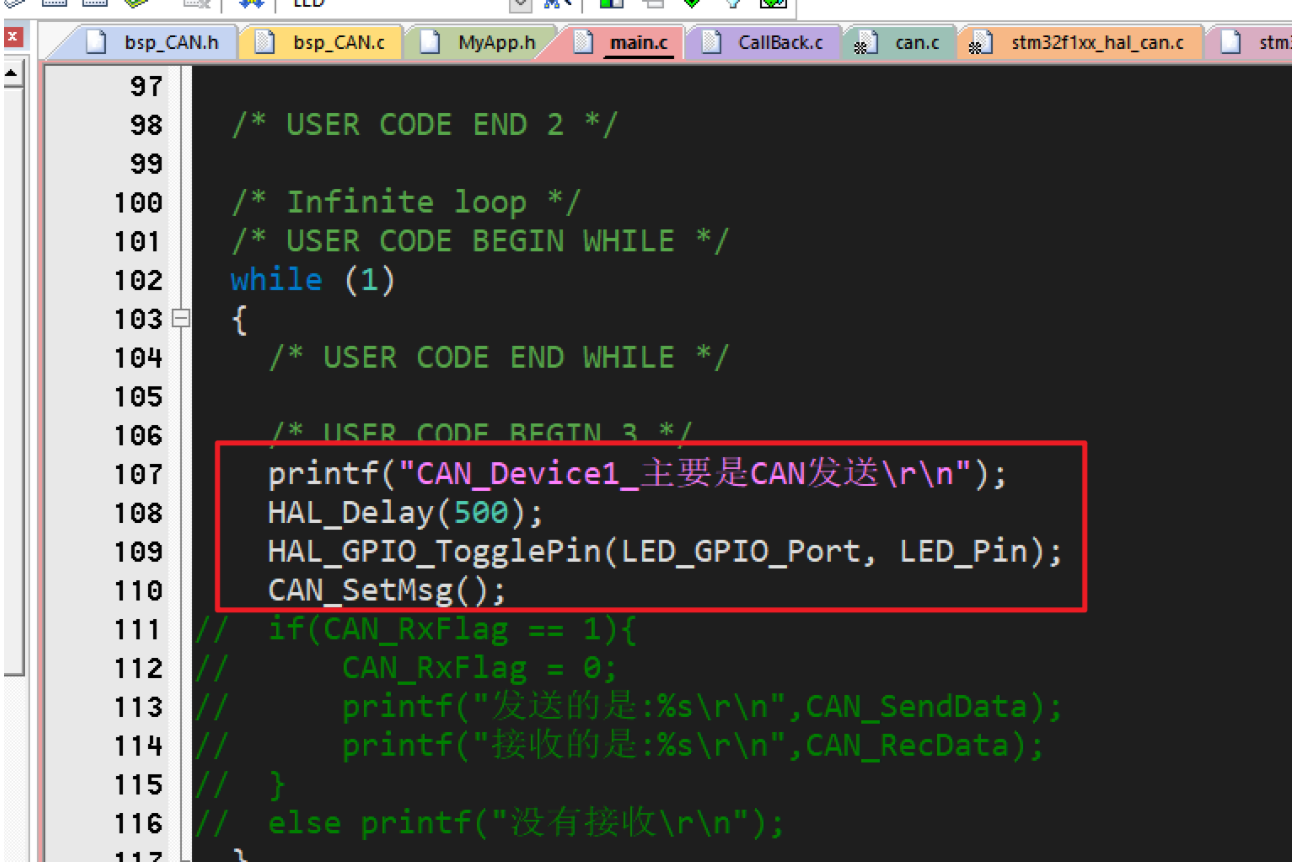

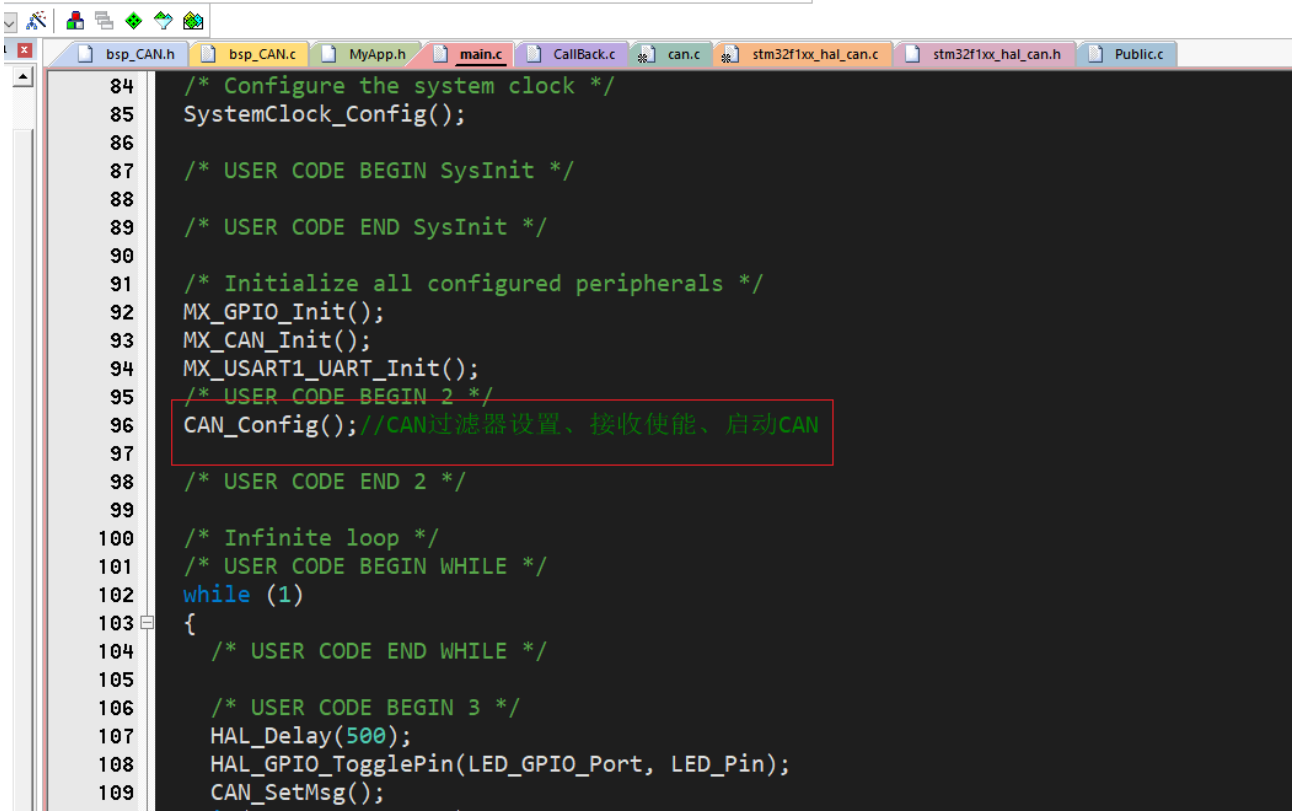

然后main的循环时这样的

讯享网

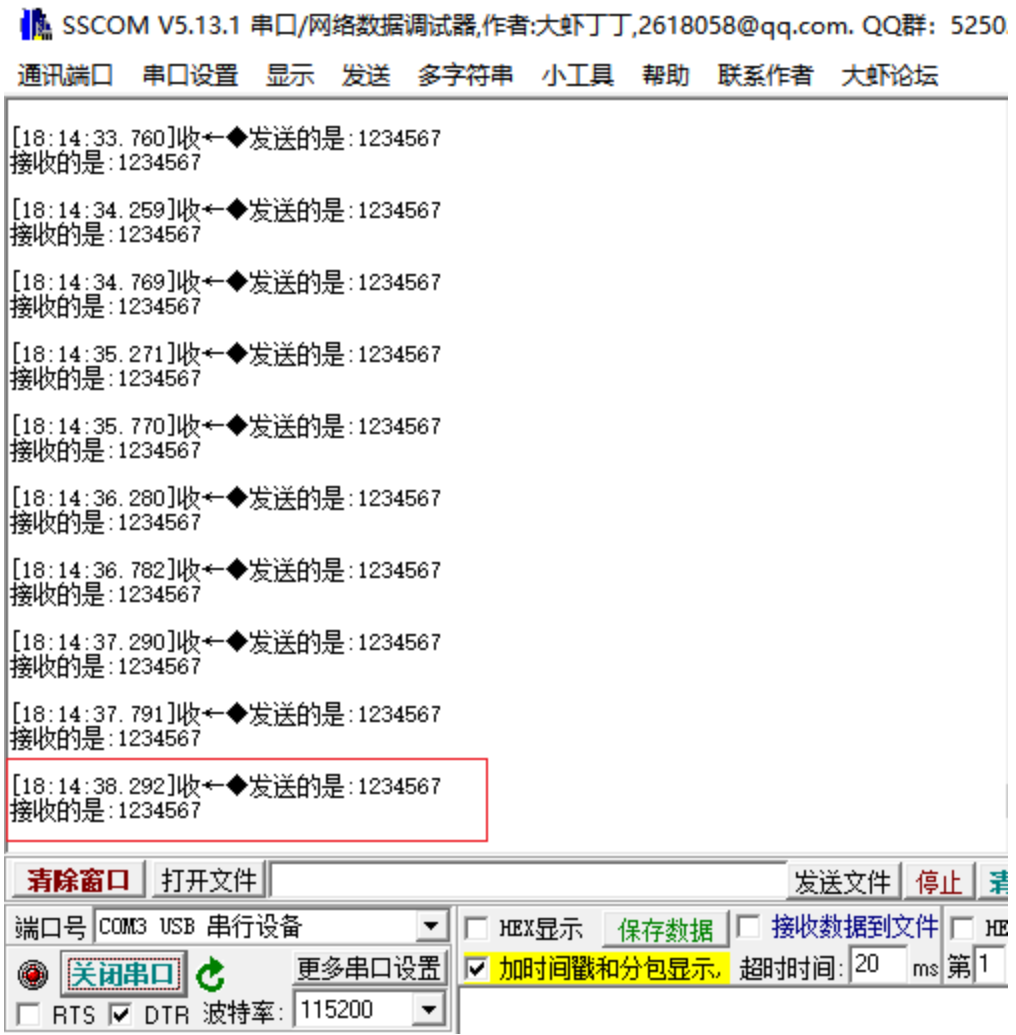

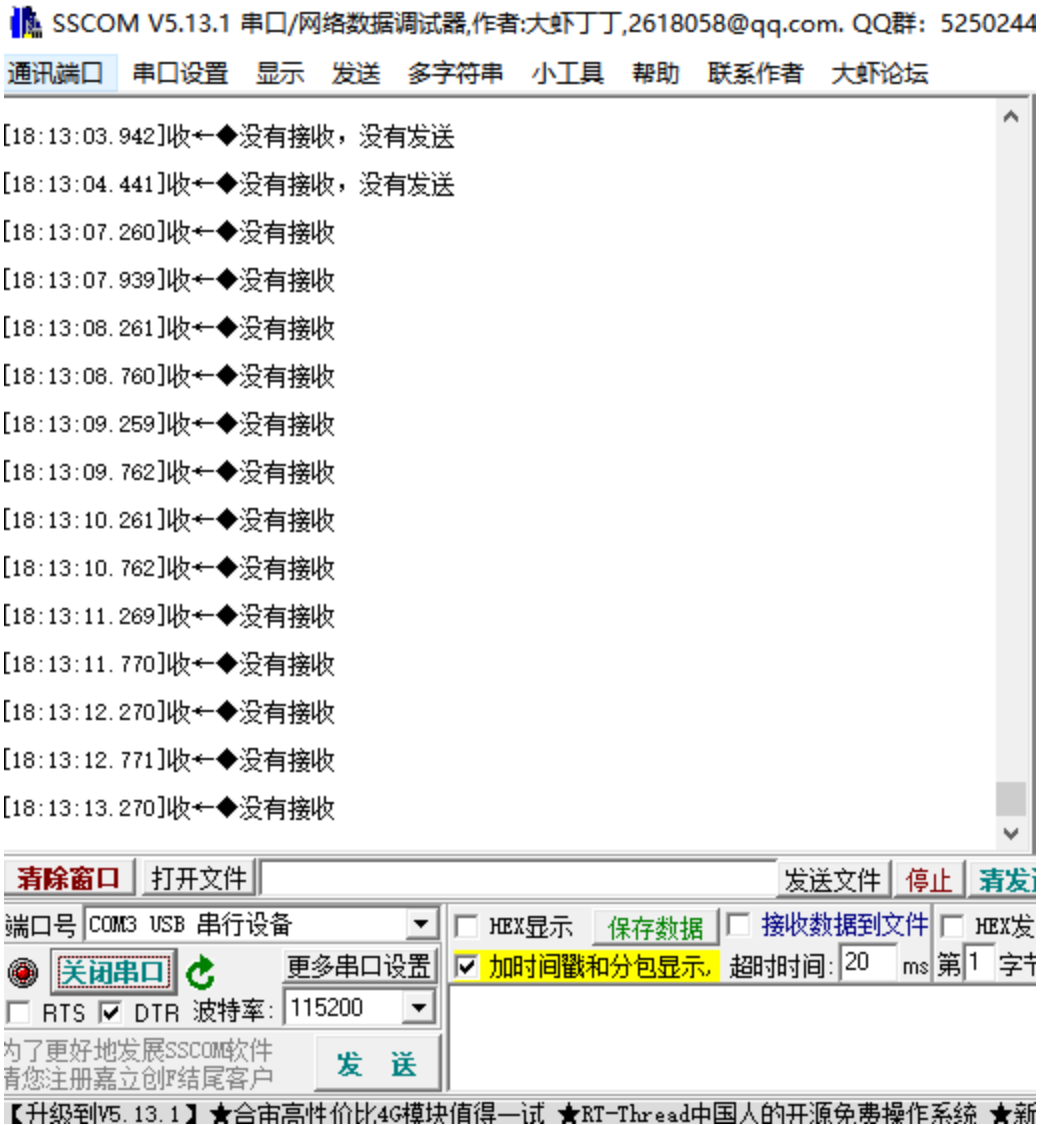

打开串口助手，波特率

在这里插入图片描述

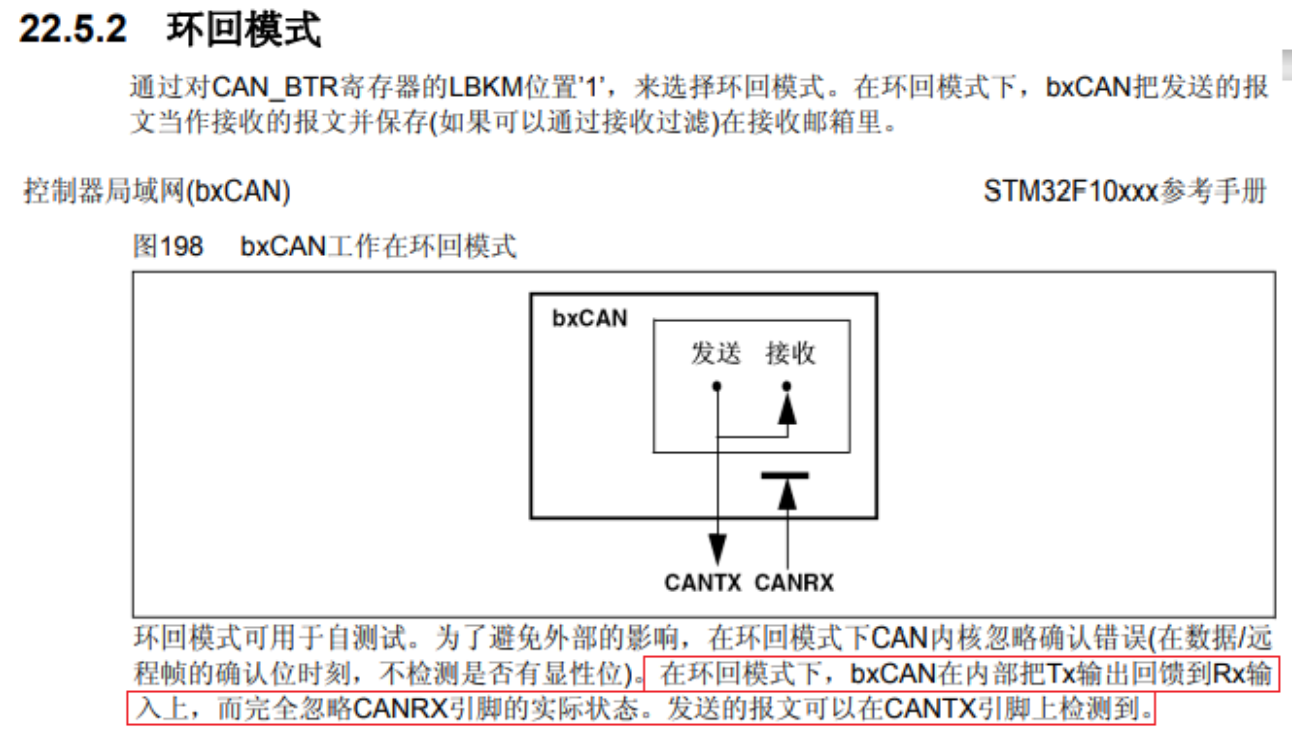

上面我们测试的环回模式，数据是发送回被自己收到，而且也发送到外面，但是自己不能收别人的

在这里插入图片描述

所以我们可以用逻辑分析仪测试一下

这里说逻辑分析仪测试CAN的方法




  1. 接线
    CAN模块按要求供电

    单片机PA11是CAN_RX—&gt;CAN模块的CAN_RX

    单片机PA12是CAN_TX—&gt;CAN模块的CAN_TX

    ​ CAN模块的CAN_H—&gt;逻辑分析仪通道0

    ​ CAN模块的CAN_L—&gt;逻辑分析仪GND

    2.

  2. 然后设置CAN上位机

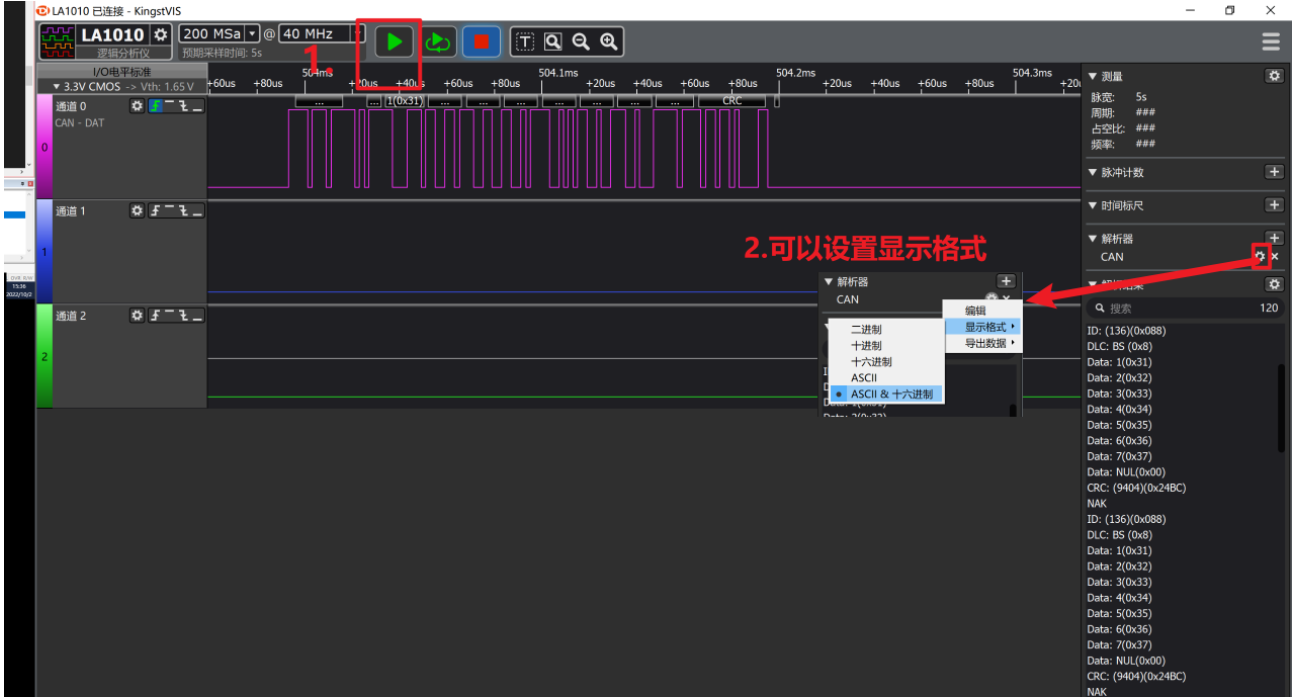

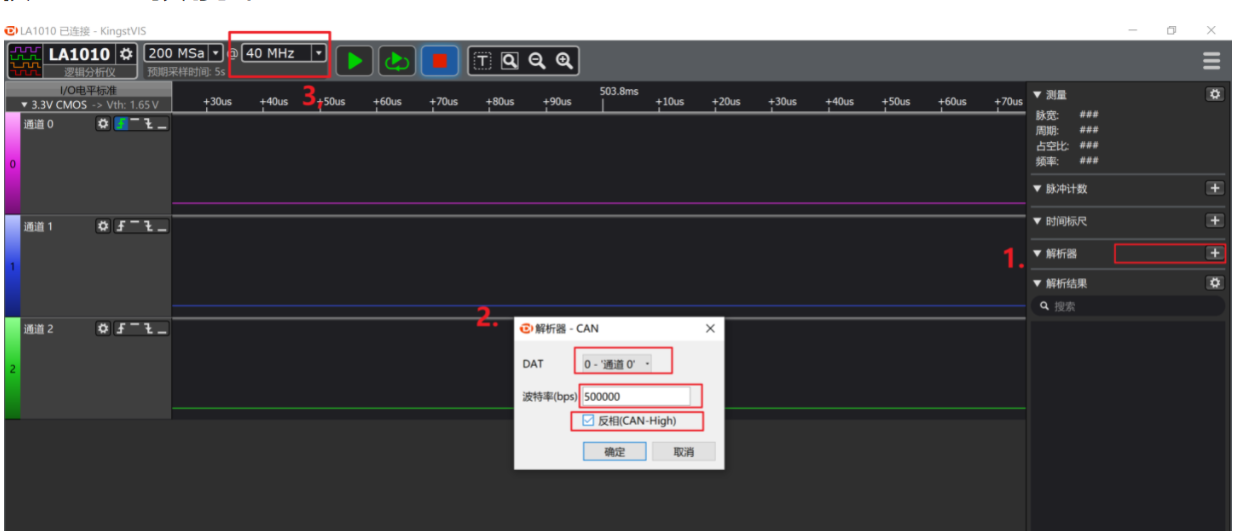

    采样率一定要高，最高CAN速率1Mbps我们刚才软件初始化的是500Kbps 我们设置分析仪20MHz 够用了。

    在这里插入图片描述

    3.

  3. 然后就可以开启单片机，让后逻辑分析仪单次采样
    4.


在这里插入图片描述

4.3.2-环回模式和筛选器

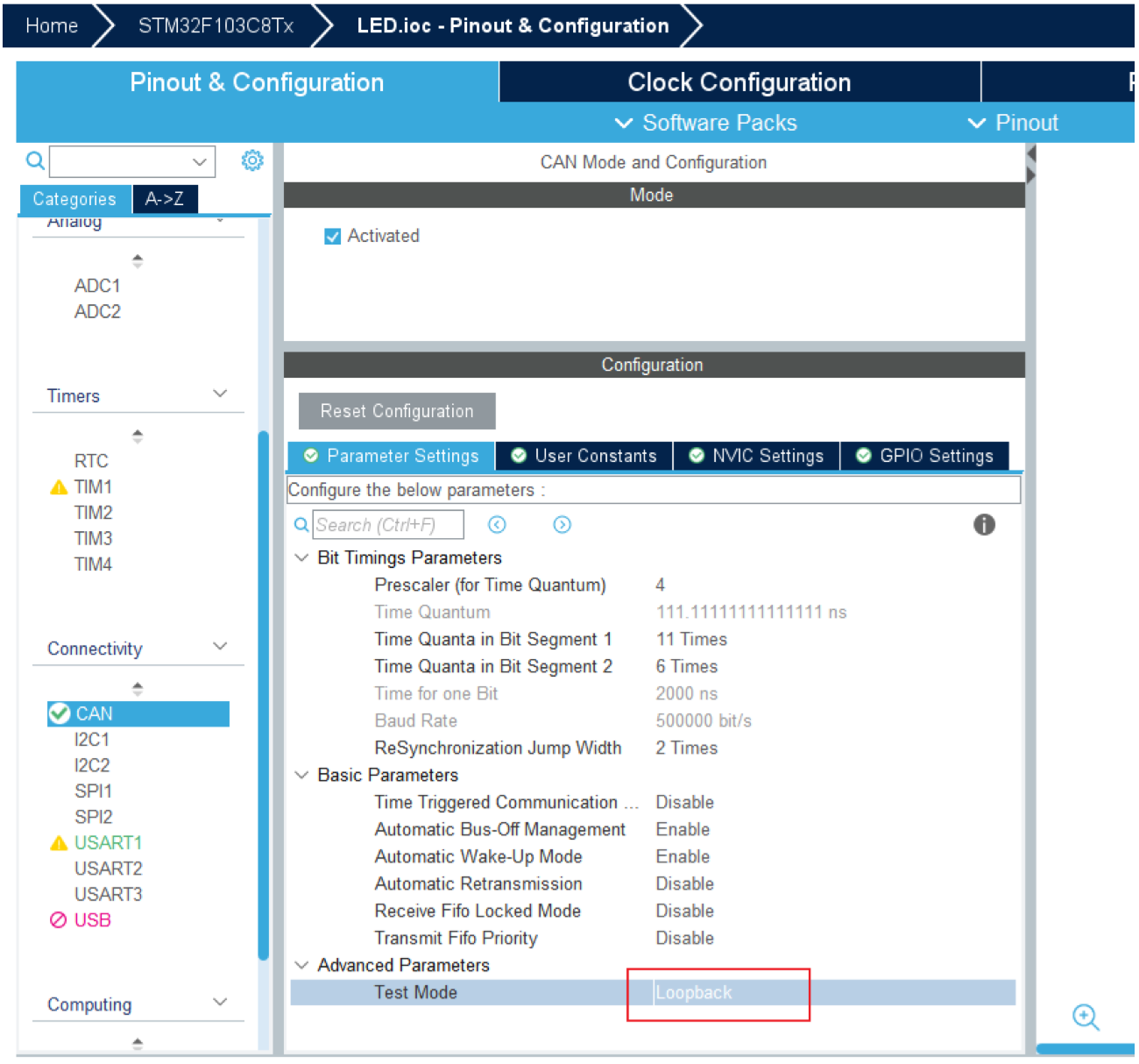

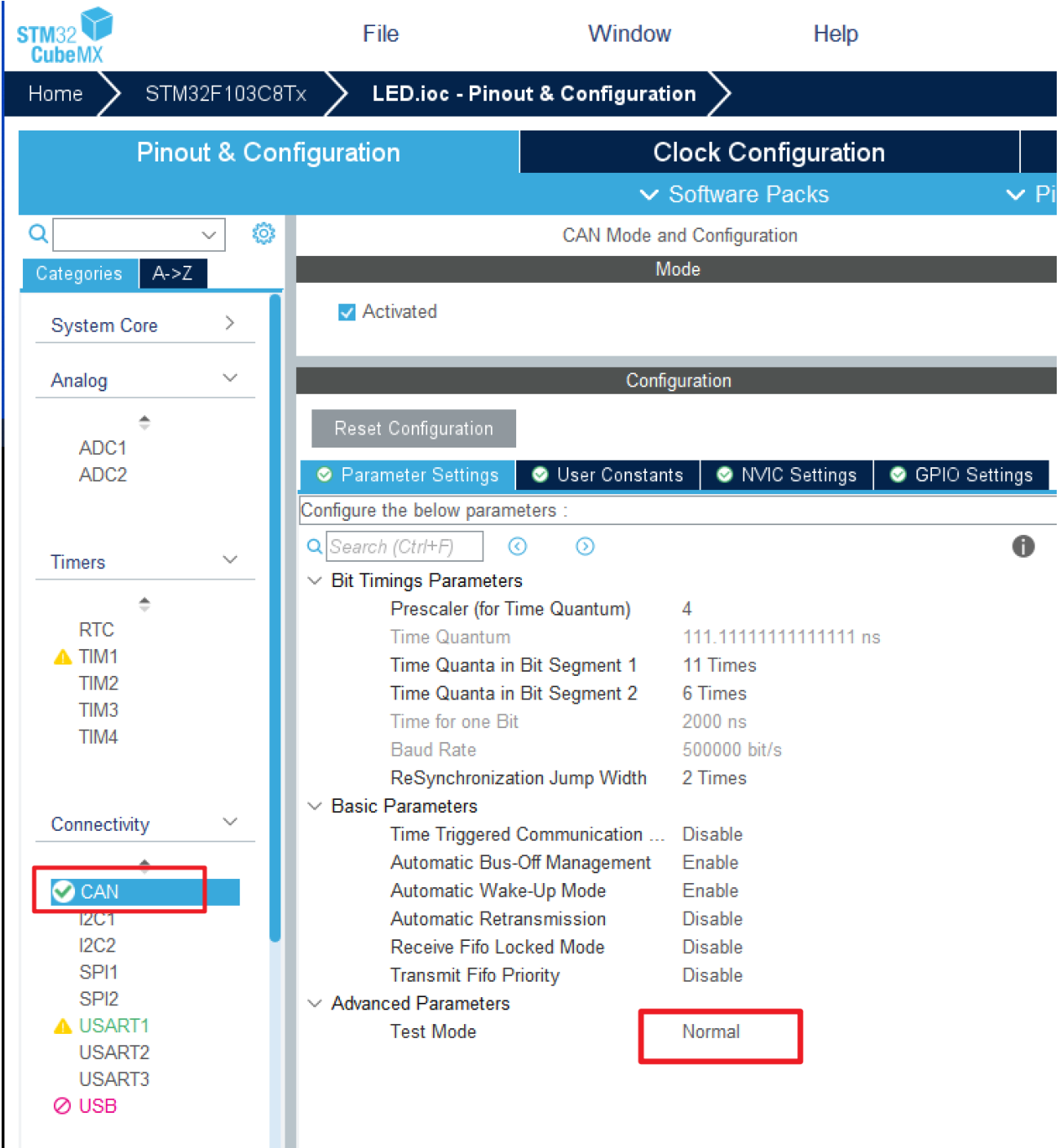

我们把CAN设置环回模式

在这里插入图片描述

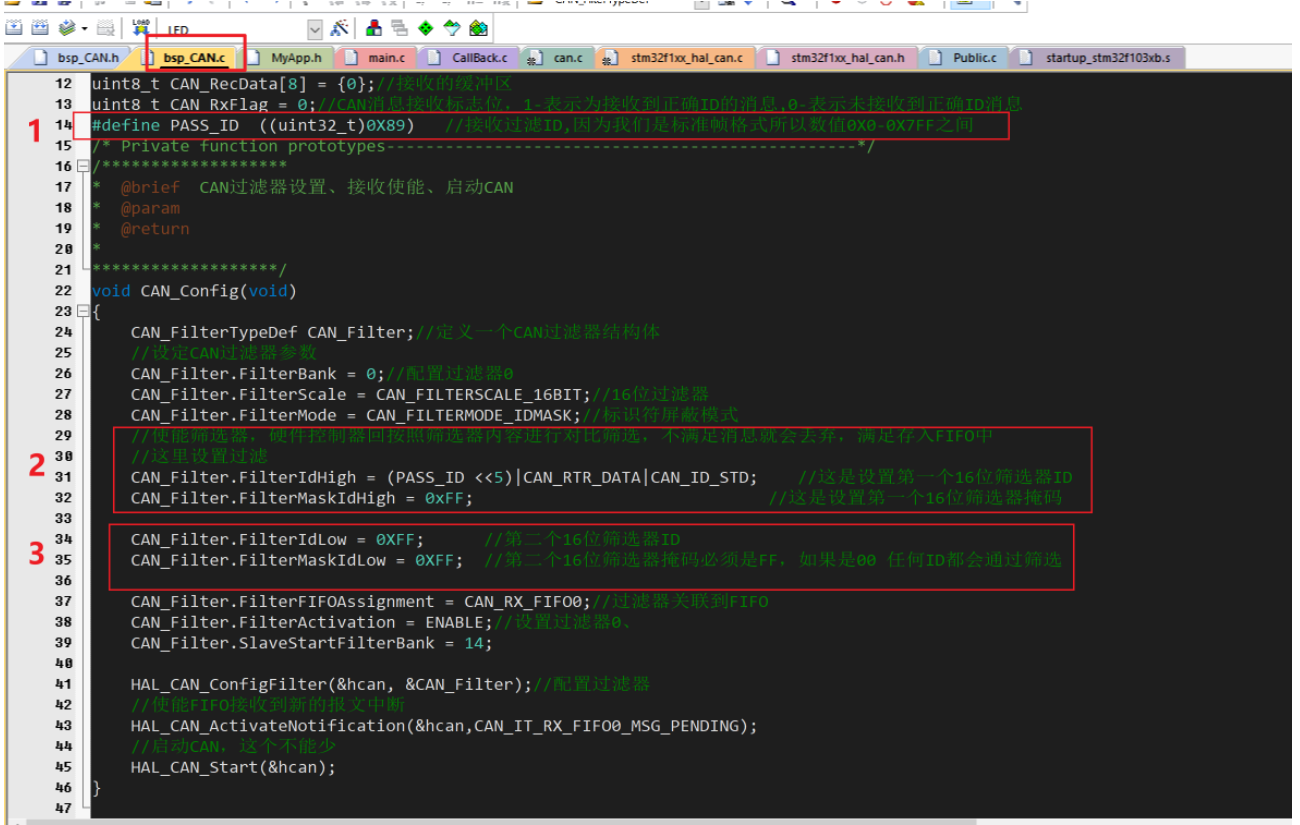

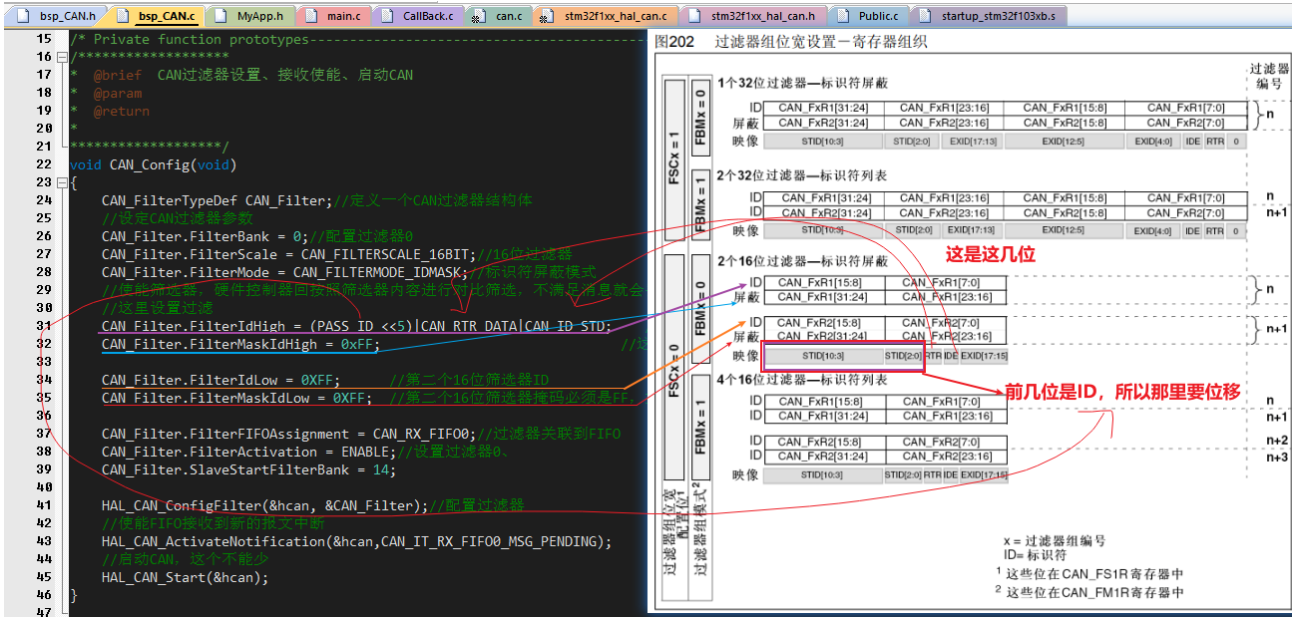

我们主要更改CAN筛选器设置、

标识符屏蔽–ID是设置要频闭的ID、然后通过标识符掩码指定对应位相等完成屏蔽。

标识符列表–就是设置可以通过的白名单，必须与设置ID完全相等才可以通过

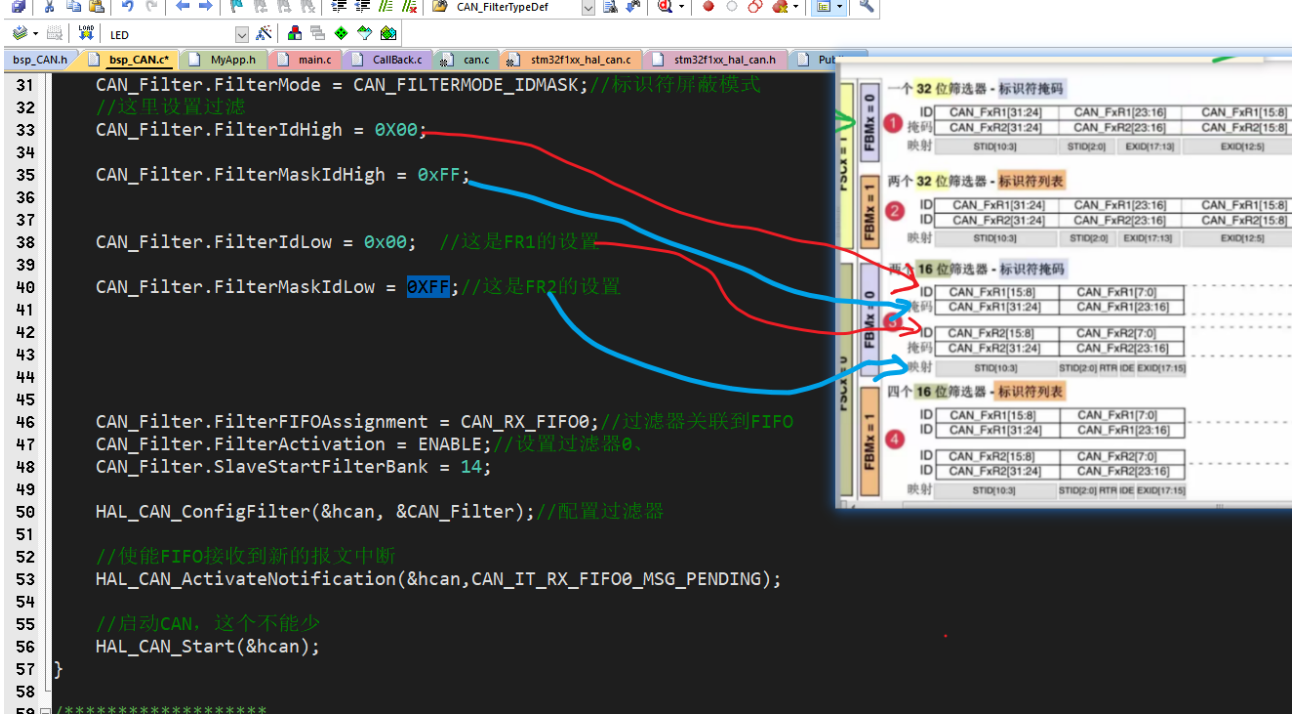

在这里插入图片描述

下面是具体设置位置

下面的第三步一定要注意!!!
 在这里插入图片描述


讯享网

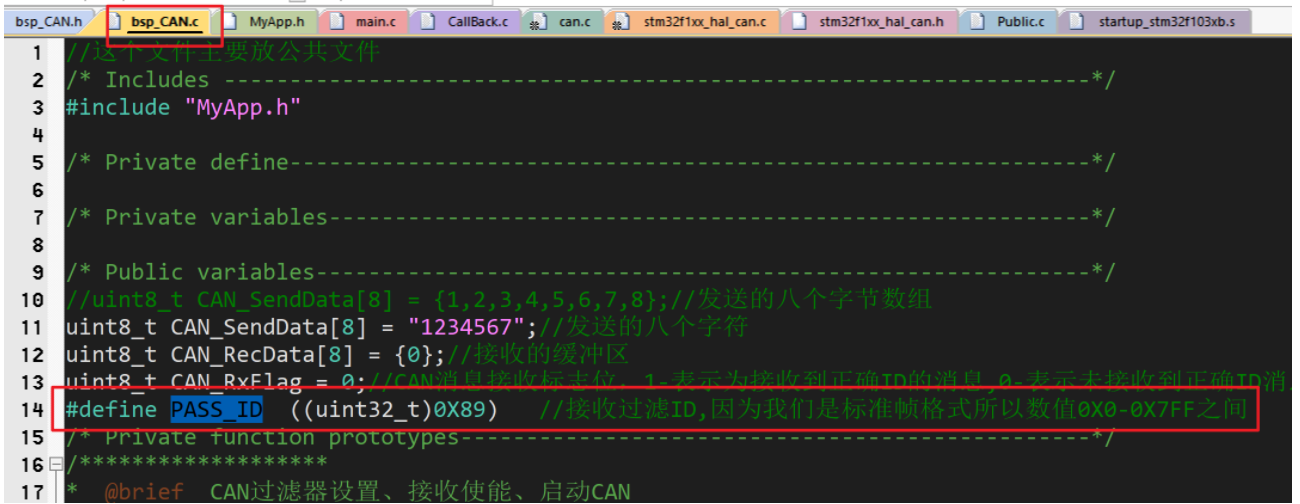

我们可以先测试设置过滤器ID不是我们发送的

在这里插入图片描述

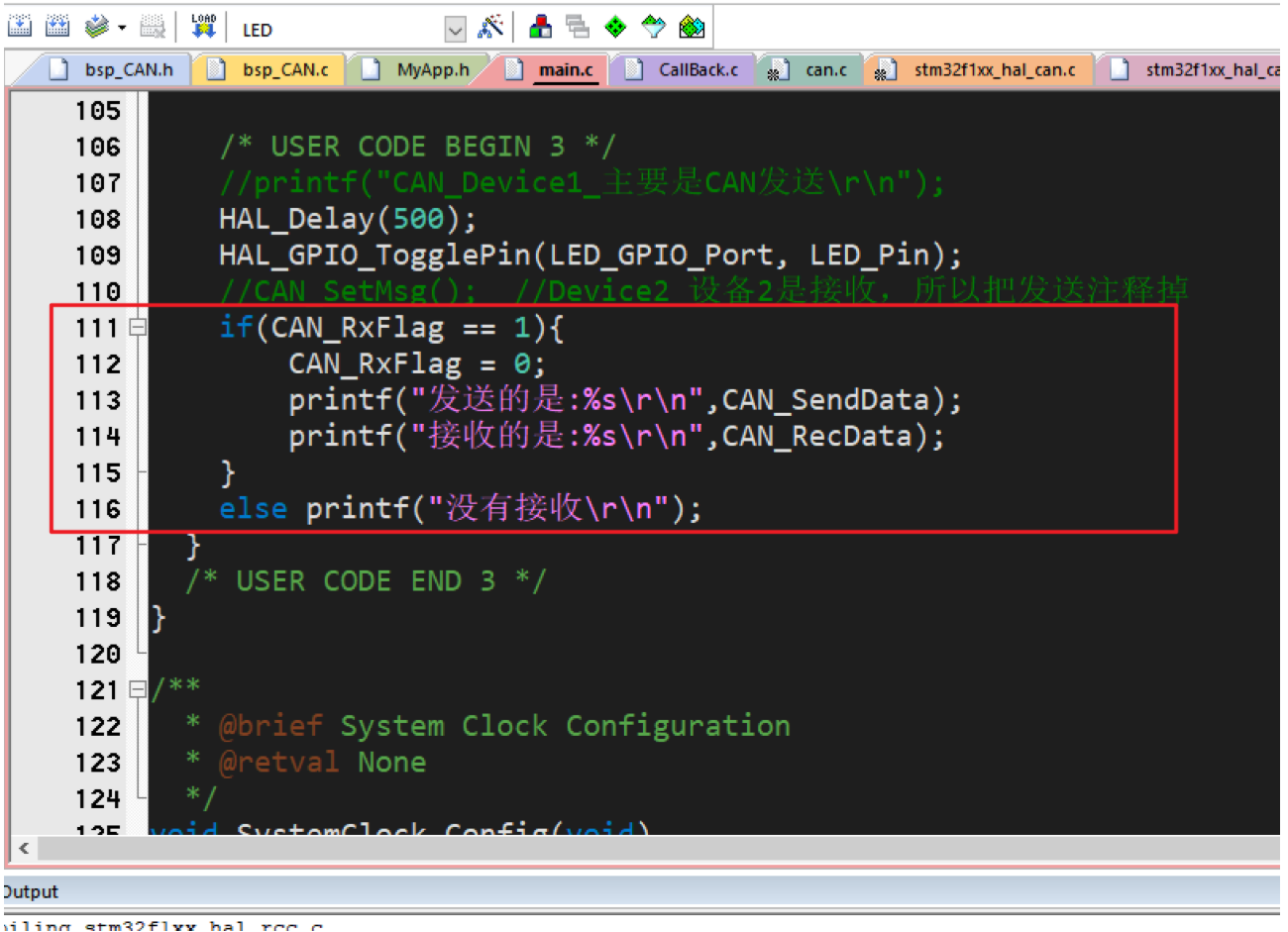

然后编译烧录，发现单片机没有收到，说明成功了

在这里插入图片描述

我们更改为0x88就可以正常收到消息了

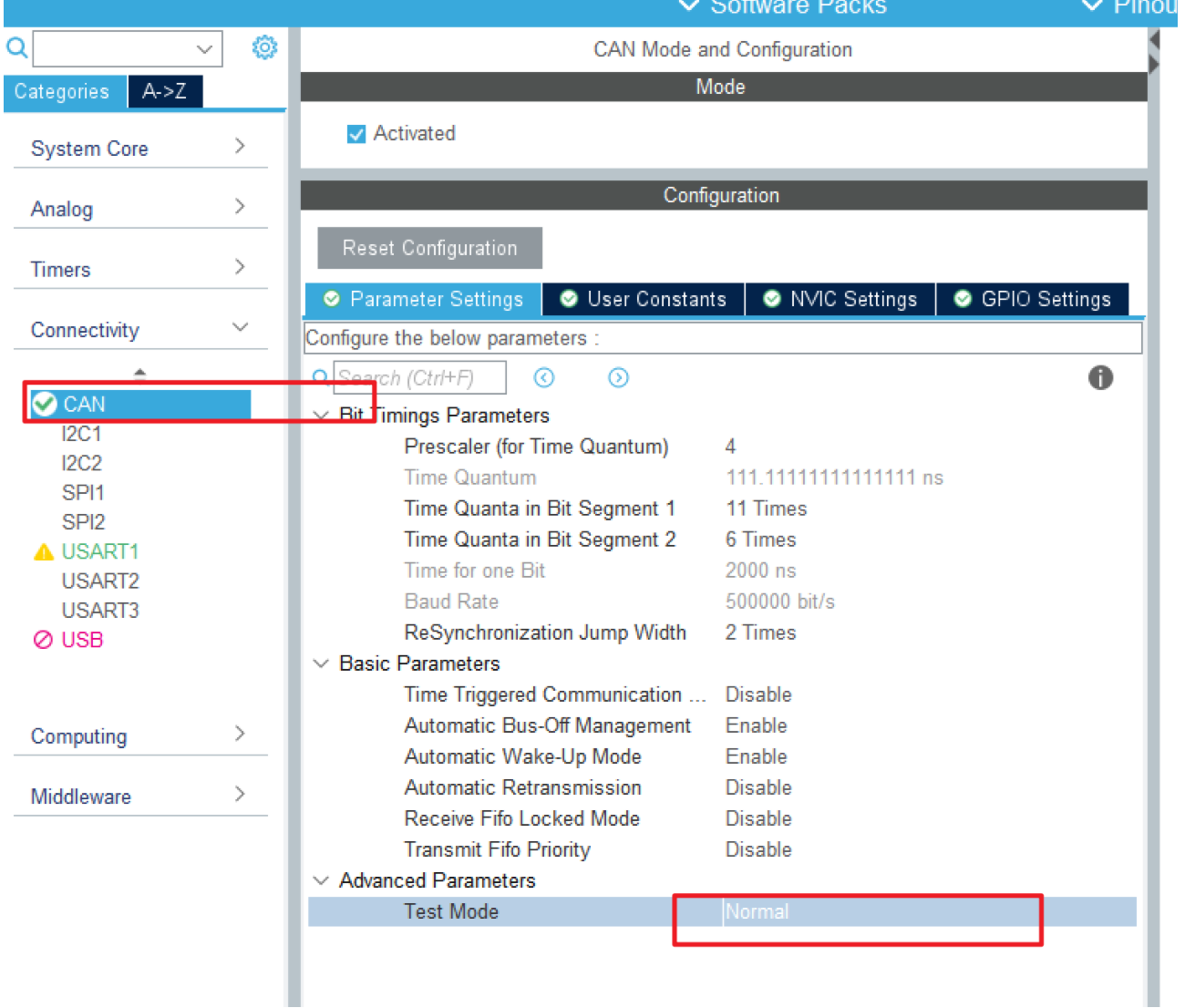

4.3.3-正常模式-双机通信


在这里插入图片描述

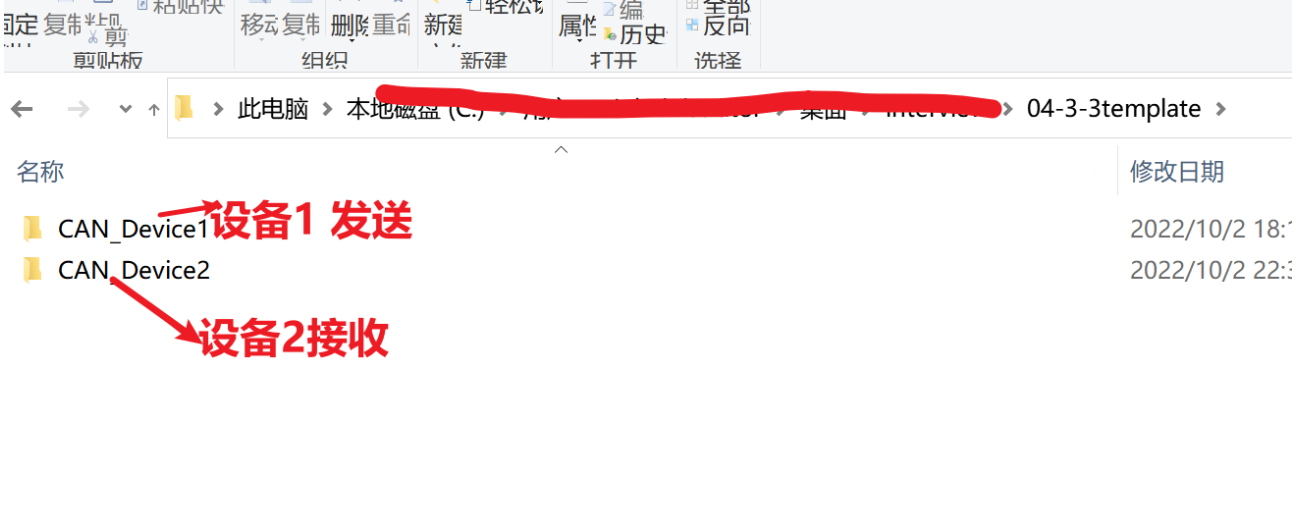

设备1 单片机主要发送

在这里插入图片描述

在这里插入图片描述

设备2单片机接收


 在这里插入图片描述

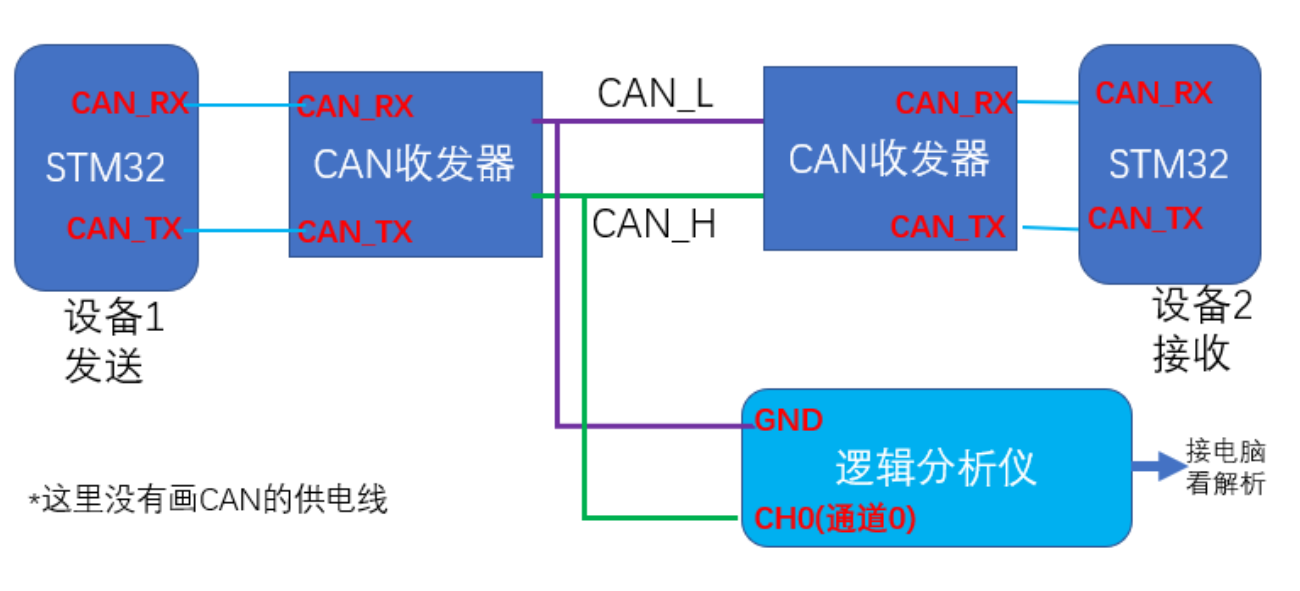

这是接线方法

在这里插入图片描述

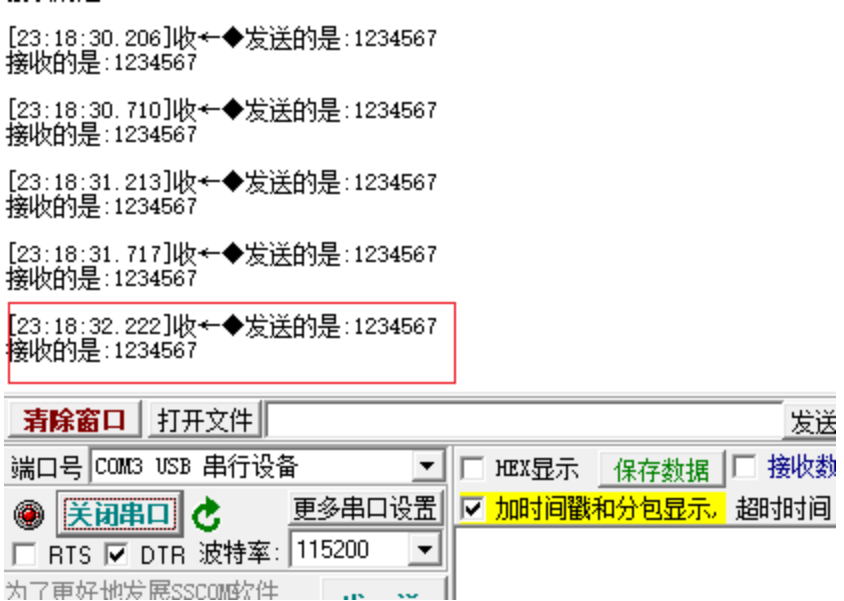

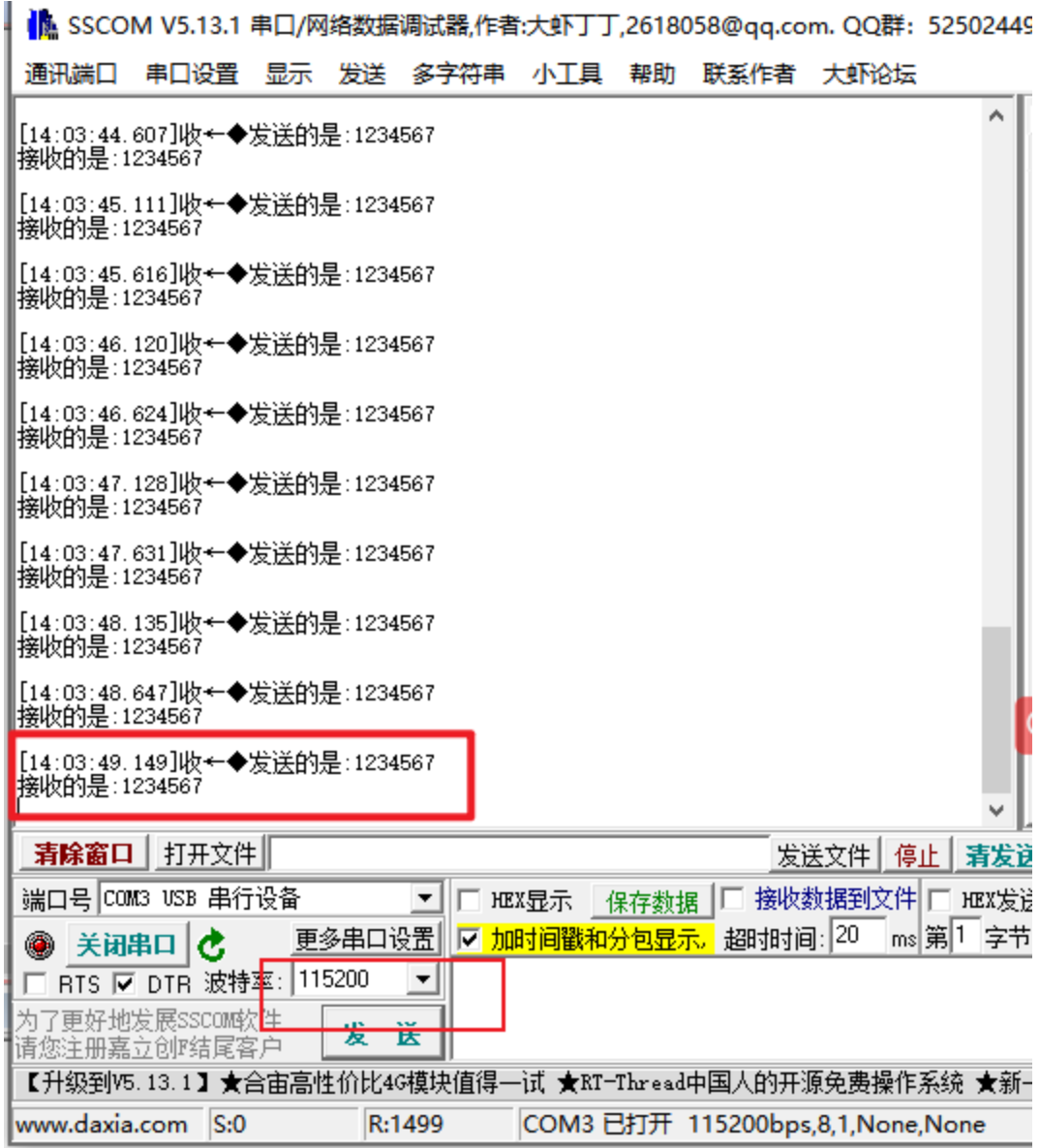

然后串口软件接设备2单片机

在这里插入图片描述

我们的IAP.c内容如下

讯享网

我们的IAP.h


在这里插入图片描述

在这里插入图片描述
 在这里插入图片描述
