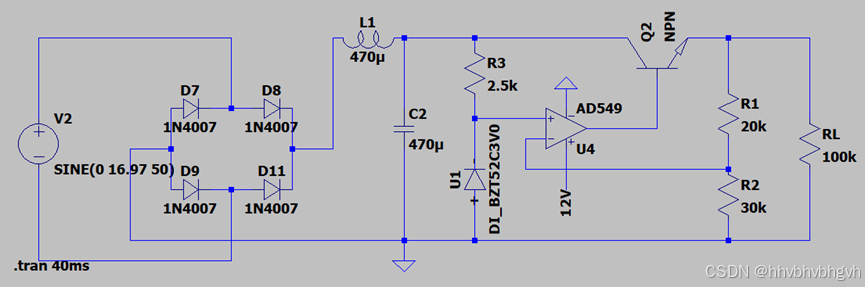

<p> 现有12V，50Hz的交流电源，需要将其转为5V的直流电输出。 基本的思想是先接入桥式电路整流滤波，然后进行降压稳压。 电路原理图如下：</p> 讯享网
输出电压波形如下：
输出稳定后，电压约为4.99V。
电路第一部分是桥式整流电路。
1N4007 是封装形式为 DO-41 的塑料封装型通用硅材料整流二极管。广泛应用于各种交流变直流的整流电路中。也用于桥式整流电路。利用1N4007二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。
电路中滤波电容的选取用以下公式计算：
Iout ：指的是电容的放电电流的大小，即电容后面电路的电流的大小。
Vripple ：指的是从电容流出的电压的波动的大小，即纹波的最大电压和最小电压的差值。要先自己指定好纹波多大。
f ：指的是给电容充电的频率的大小。在全桥整流电路中，一个周期内给电容冲两次电，所以本实验中f =100Hz。
毫无疑问，容量越大则成本越高，但更重要的是，滤波容量大到一定程度，电容容量所带来的好处会越少。

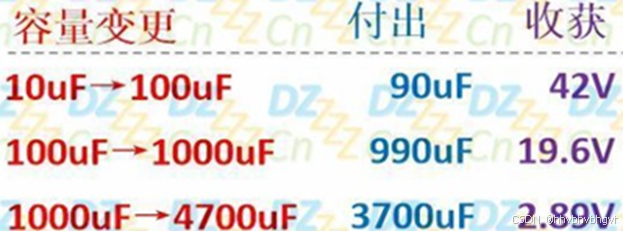

如桥式整流滤波，滤波电容的容量从10uF到100uF，纹波电压改善是64V-22V=42V，从100uF到1000uF的纹波改善值为22V-4.24V=19.6V，而从1000uF到4700uF的纹波改善值就只有4.24-1.35=2.89V了，如下图所示：
很明显可以看到，滤波电容的容量越大，相应的纹波电压是下降了，但是滤波电容越大，则能够获得的好处就更少了，从经济学的角度看，就是边际效益越小（性价比低），不值得这么做。
另外，滤波电容的容量过大，则充电电流（纹波电流）也会越大，过大的纹波电流对电路系统是一个致命的伤害。

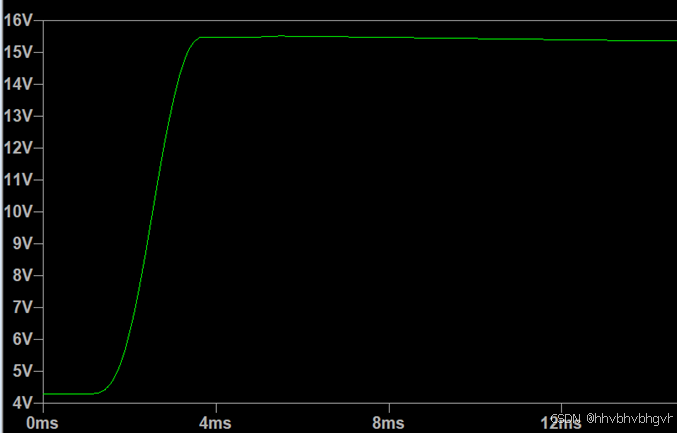

本实验中为了避免使用容值过大的电容，同时提高桥式电路输出电压，在桥式电路输出端接了LC 低通滤波器，使输出电压更加平滑。LC滤波无论在小电流还是大电流负载场合都有较强的适应性。桥式电路输出波形如下:
输出电压约15.45V。可见波形十分平稳。
第二部分电路用于获取参考电压。
R3是限流电阻，需要取合适的数值，保证稳压二极管工作在合适的稳压区间。
稳压二极管使运放同相端稳定在3V，通过反相端为后续电路提供参考3V的电压。
当输出电压稳定时，三极管工作在线性放大区。
通过负反馈机制稳定输出电压。当输出端电压变小，反相电压变小，运放输出增大，三极管输出电流增大；反之亦然。
第三部分电路放大输出。
由第二部分电路运放的反相端获取的参考电压Vref=3V,调节R7和R6的比值可以调整输出电压。输出电压计算公式如下：
经过测试，无论输出端负载如何变化，输出电压基本稳定在5V左右，本电路满足实验要求。
本文只作为个人学习使用。
参考文献：
