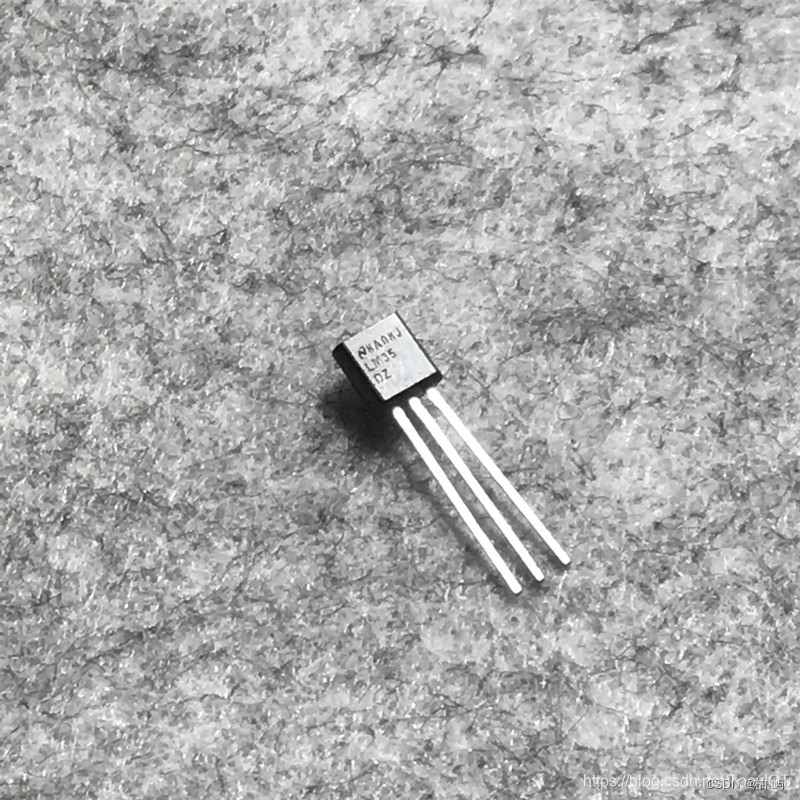

温度传感器就是利用物质随温度变化特性的规律，把温度转换成可输出信号的传感器，是普遍应用的传感器之一。本篇介绍模拟温度传感器—LM35。
传感器输出电压与摄氏度呈线性关系，0℃时输出0V，每升高1℃，输出电压增加10mV。我们根据这一关系将电压输入转换成对应的温度值。
讯享网

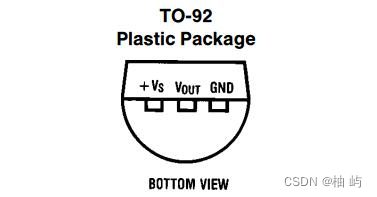

LM35封装如下，标有型号的丝印面朝上，从左到右引脚以此为：VCC、VOUT、GND。
2. 实验材料
- Uno R3开发板
- 配套USB数据线
- 面包板及配套连接线
- LM35
3. 实验步骤
1. 根据原理图搭建电路图。
线路连接非常简单，LM35的VCC、VOUT、GND分别连接到开发板的5V、A0、GND。

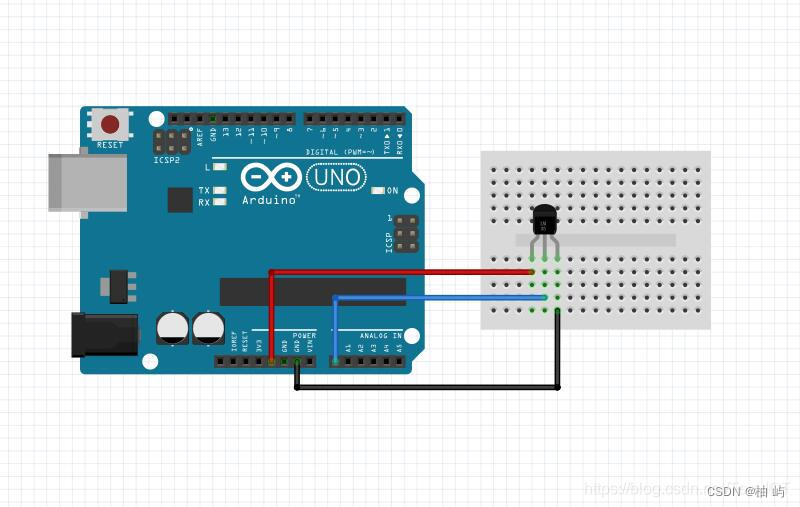

实验原理图如下图所示：

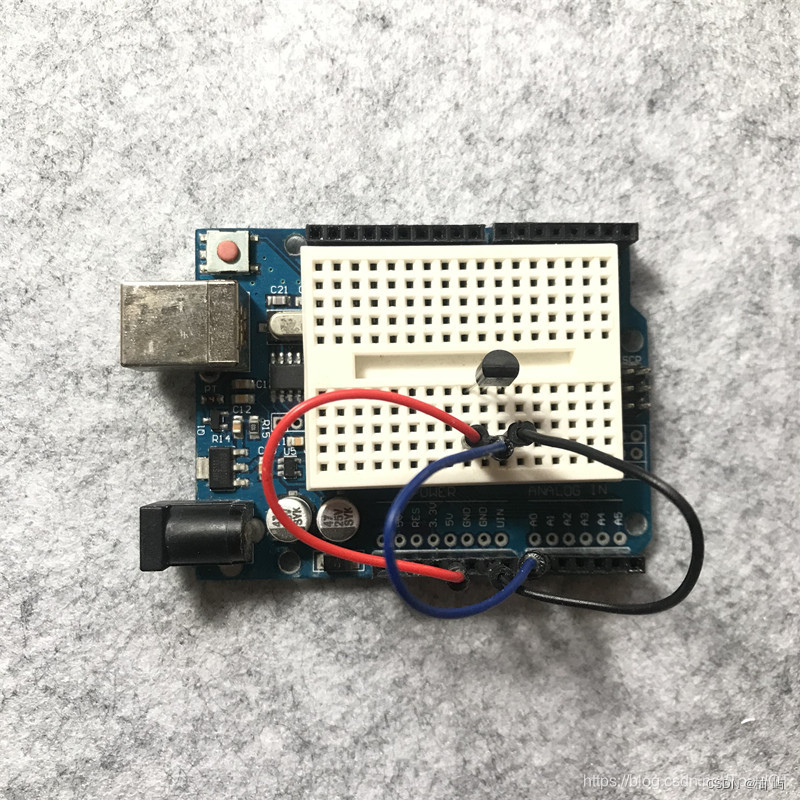

实物连接图如下图所示：

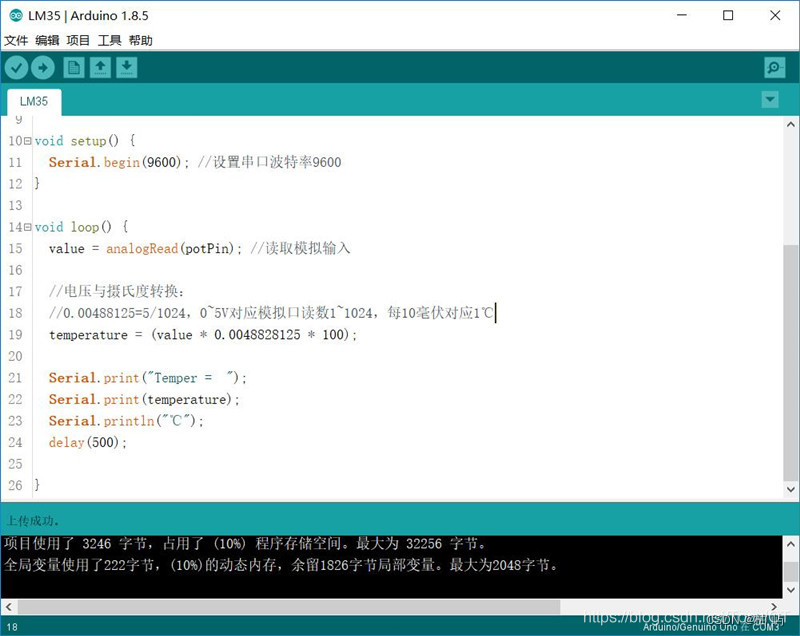

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。
int potPin = A0; float temperature = 0; long value = 0; void setup() { Serial.begin(9600); //设置串口波特率9600 } void loop() { value = analogRead(potPin); //读取模拟输入 //电压与摄氏度转换： //0.00=5/1024，0~5V对应模拟口读数1~1024，每10毫伏对应1℃ temperature = (value * 0.00 * 100); Serial.print("Temper = "); Serial.print(temperature); Serial.println("℃"); delay(500); } 讯享网
3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。
4. 实验现象
打开串口监视器，波特率设置为9600，串口会循环打印读取的温度值。
