一、公差

什么是公差？

公差就是实际参数值的允许变动量。

参数，既包括机械加工中的几何参数，也包括物理、化学、电学等学科的参数。

所以说公差是一个使用范围很广的概念。

公差是一个广泛的概念，那么为什么还要制定公差这个概念。

对于机械制造来说，制定公差的目的就是为了确定产品的几何参数，使其变动量在一定的范围之内，以便达到互换或配合的要求。

二、互换性

说到互换性，什么叫互换性？

含义：机器制造中的互换性,是指按规定的几何、物理及其其它质量参数的极限范围或公差,来分别制造及其的各个组成部分,使其在装配与更换时不需辅助加工及修配,便能很好地满足使用和生产上的要求。

说白了就是一个零件**坏了，我随便哪一个零件过来，都可以装上使用，不需要加工以及修改。这就是互换性！

互换性是制造业中产品设计和制造的重要原则

互换性可分为完全互换和不完全互换。

完全互换：装配时不需挑选和修配。

不完全互换：装配时允许挑选、调整和修配。

应用：零部件厂际协作应采用完全互换，部件或构件在同一厂制造和装配时，可采用不完全互换

三、尺寸、偏差、公差

我们讲了公差，讲了互换性，归根结底这些规则的制定都是为了，我们更好的加工以及装配和使用。

下面我们讲一下公差的最基本的尺寸：

尺寸(size)：用特定单位表示长度值的数字。

基本尺寸(basic size)：由设计给定的尺寸，一般要求符合标准的尺寸系列。用D、d表示。

实际尺寸(actual size)：通过测量所得的尺寸。用Da、da 表示。

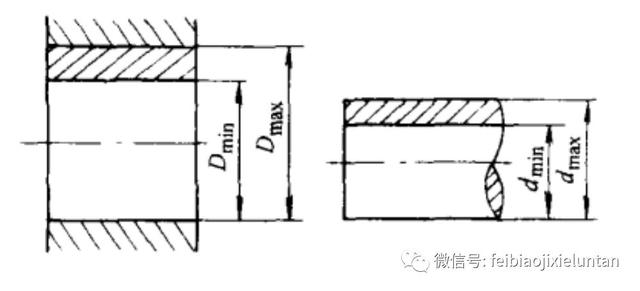

极限尺寸(limits of size)：允许尺寸变化的两个界限值。两者中大的称为最大极限尺寸，小的称为最小极限尺寸。孔和轴的最大、最小极限尺寸分别为 Dmax、dmax和Dmin、 dmin

表示。
