1、利用PLTS将校准用的“trace”一分为二 操作指南：
1）、选择菜单栏中的Utilities → Automatic Fixture Removal → Wizard，

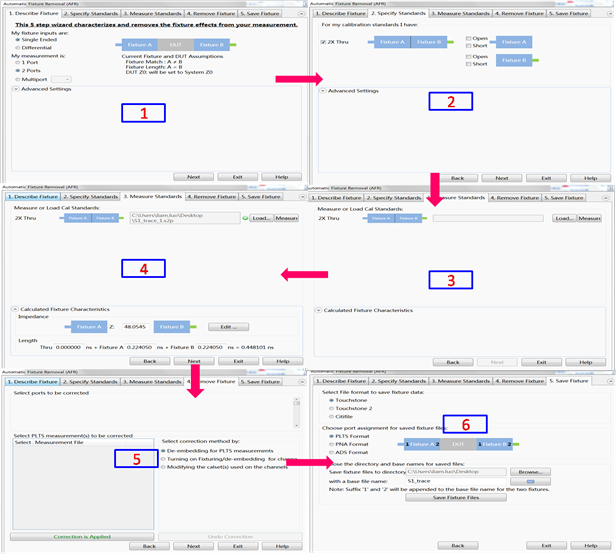

2）此时会弹出下图，图1中的“Automatic Fixture Removal”窗口，系统默认选择“Single Ended”和“2 Ports”,直接点击“NEXT”得到图2，
3）继续点击“NEXT”得到图3，点击图3中的“Load”，加载/导入要做劈开的trace文 件得到图4，
4）直接点击“NEXT”得到图5，系统默认选择“De-embedding for PLTS measurements”, 直接点击“NEXT”得到图6，
5）选择图6中的“Browse”,设置文件导出路径和导出的文件名，然后点击“Save Fixture Files”即可，完成后点击“Exit”退出。
