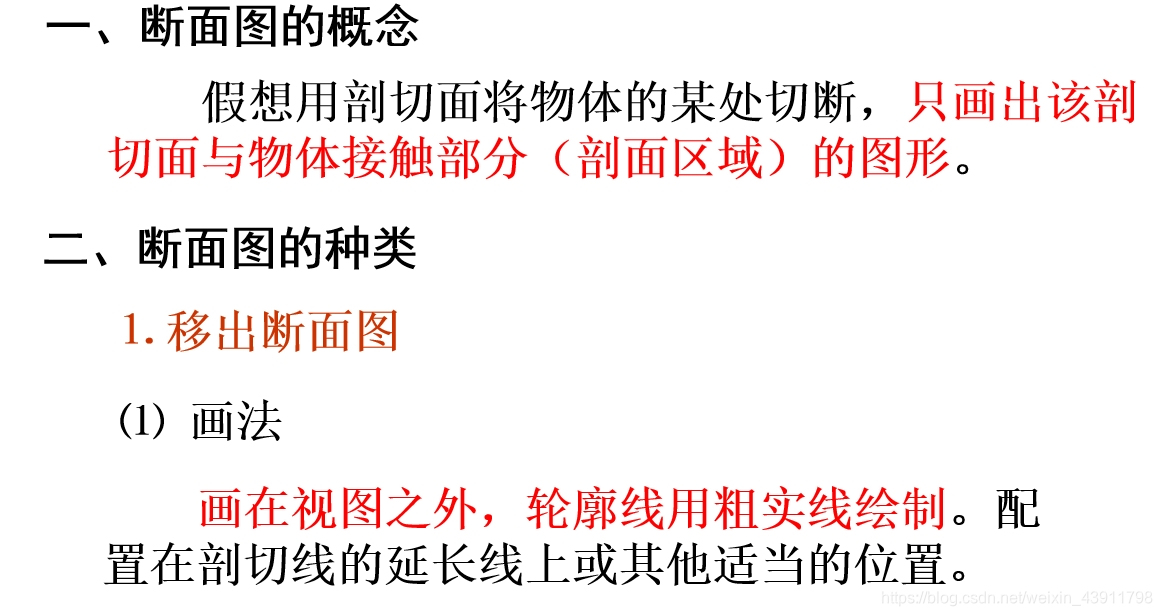

假想用剖切平面将零件的某处切断，仅画出该剖切平面与零件接触部分的断面实形，称为断面图，如图1-15所示。断面图与剖视图的区别在于：断面图是对断面的投影，只画出零件的断面形状，而剖视图是对零件的投影，除了画出断面形状外，还要画出剖切平面与投影面之间的可见部分的投影。

在这里插入图片描述
讯享网
断面图分为移出断面图和重合断面图两类。

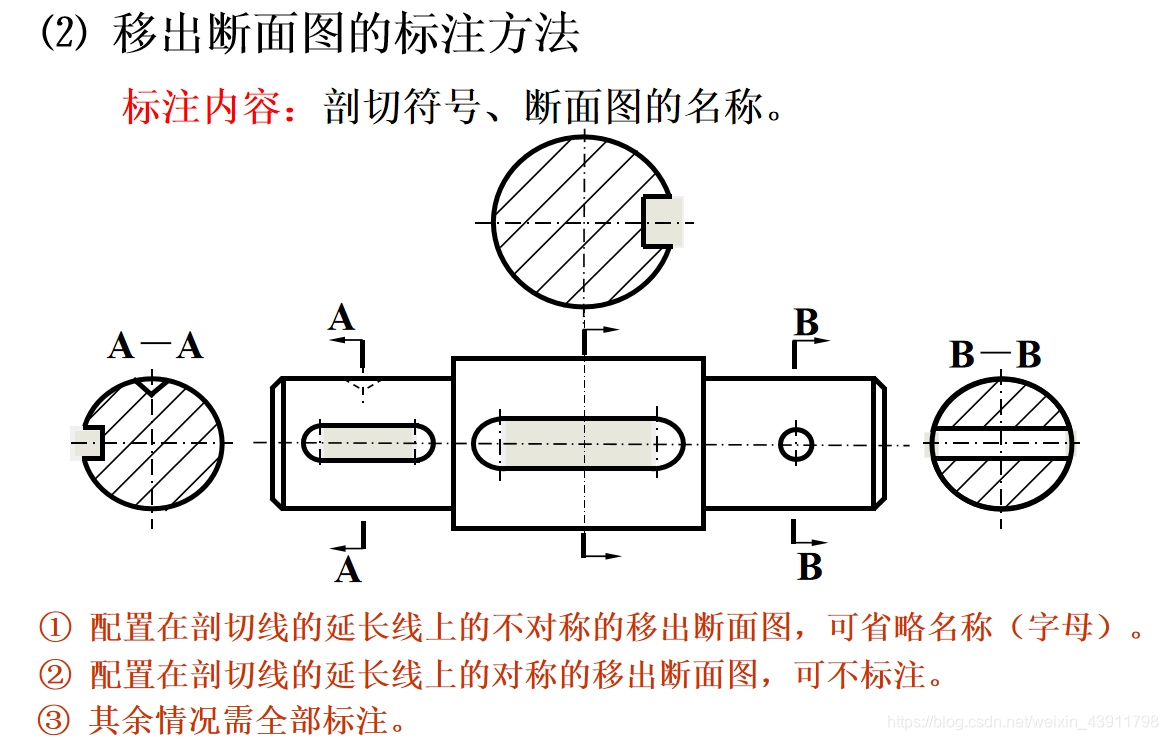

1，移出断面图

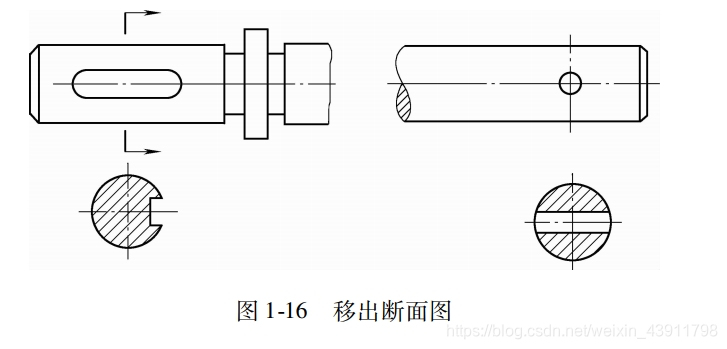

移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，如图1-16所示。

在这里插入图片描述

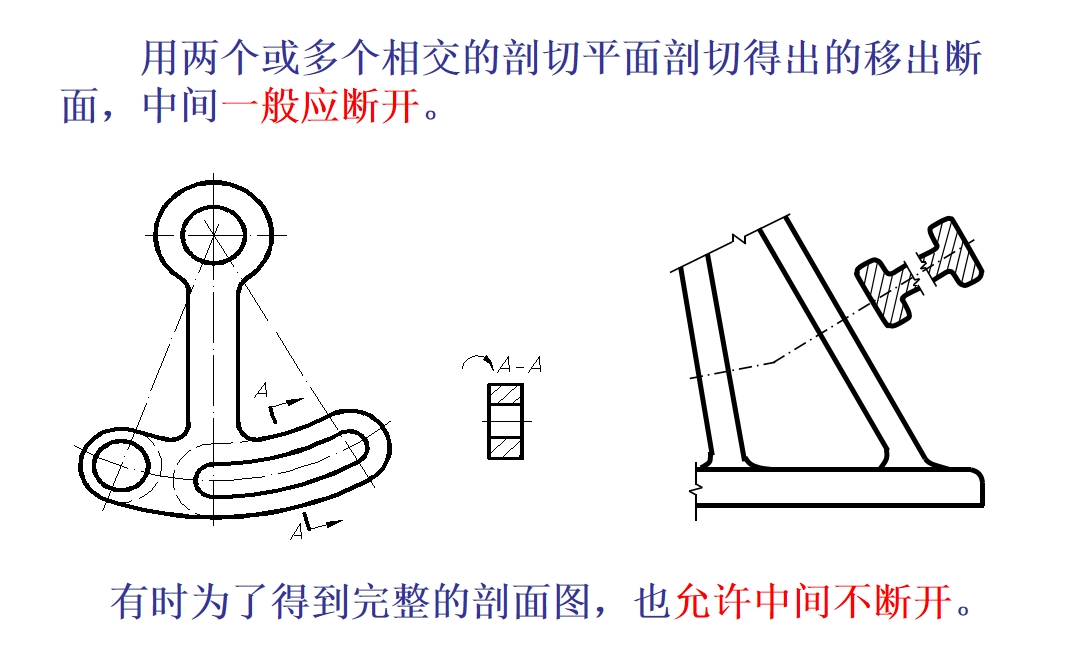

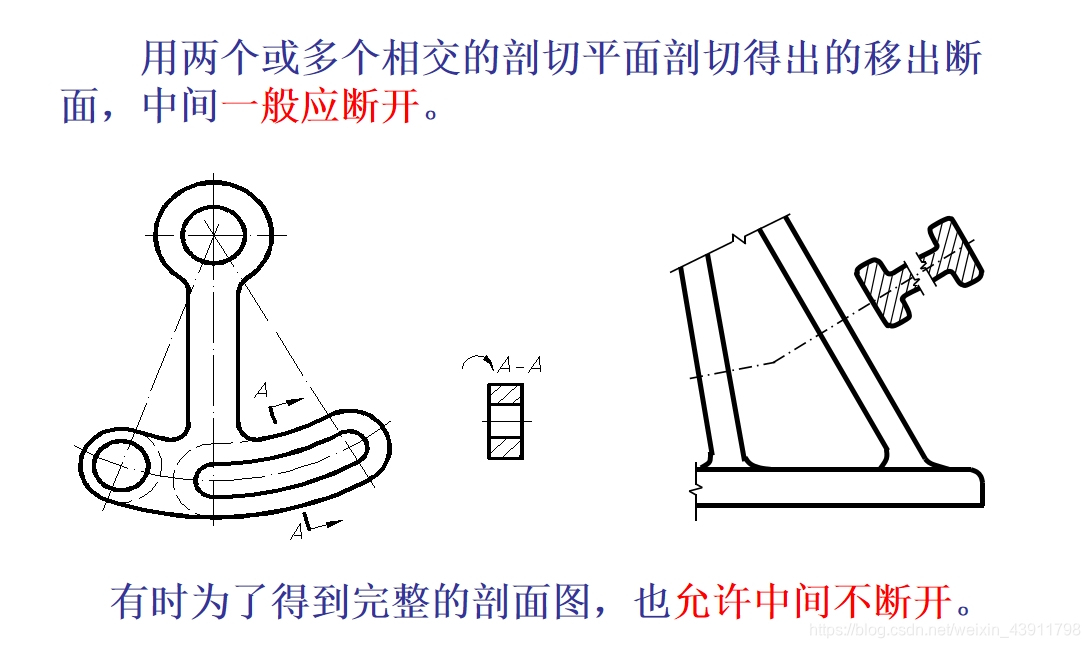

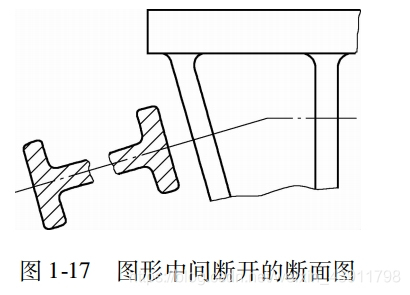

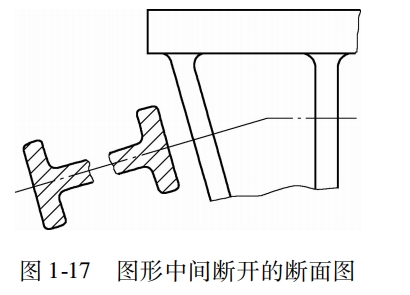

绘制由两个或多个相交的剖切平面剖切零件而得到的移出断面时，图形的中间应断开，如图1-17所示。

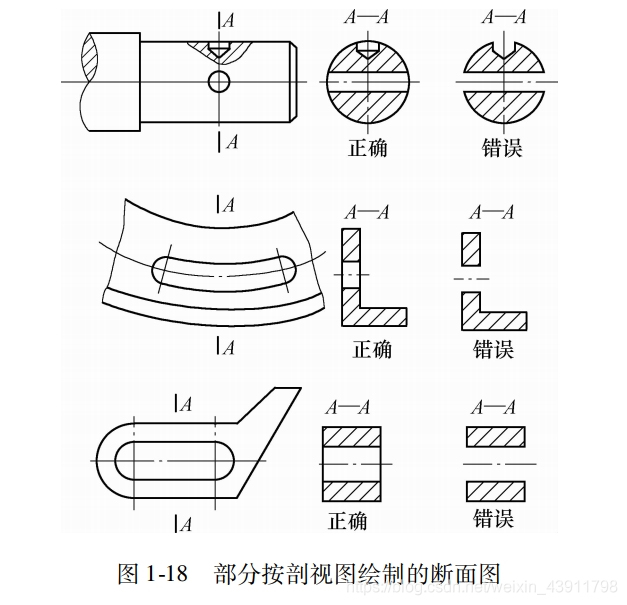

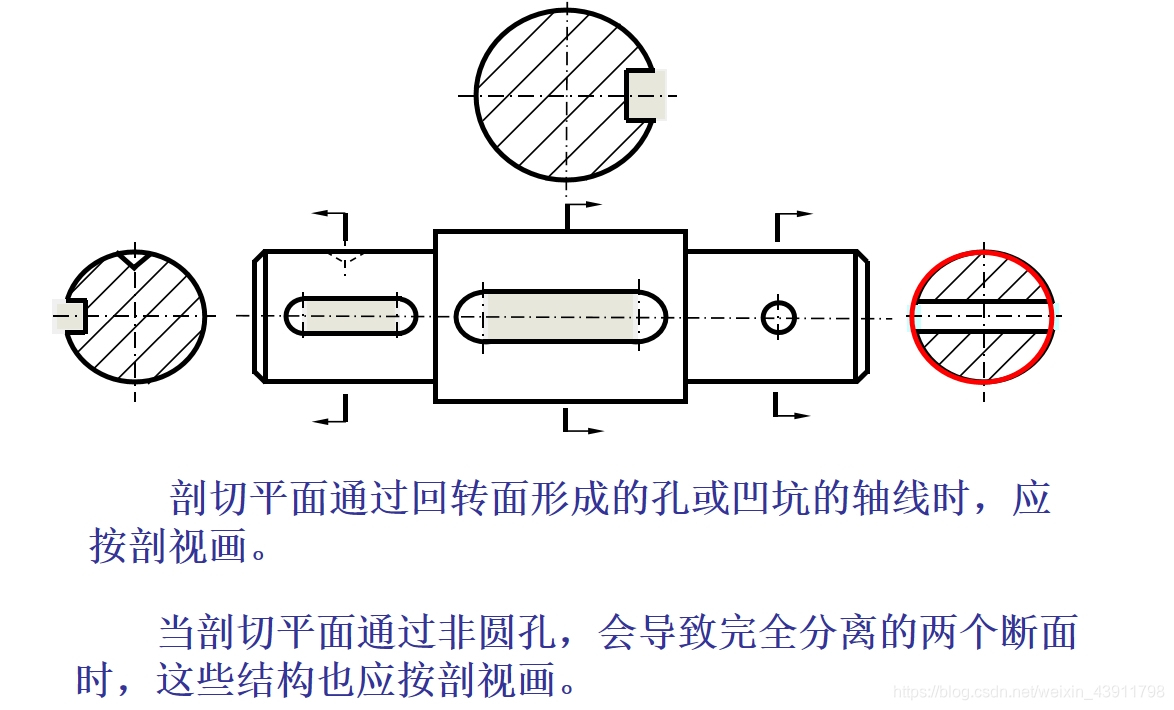

当剖切平面通过回转面形成的孔或凹坑的轴线时，或者通过非圆孔会导致出现完全分离的断面图形时，应按剖视图绘制，如图1-18所示。

在这里插入图片描述
2·重合断面

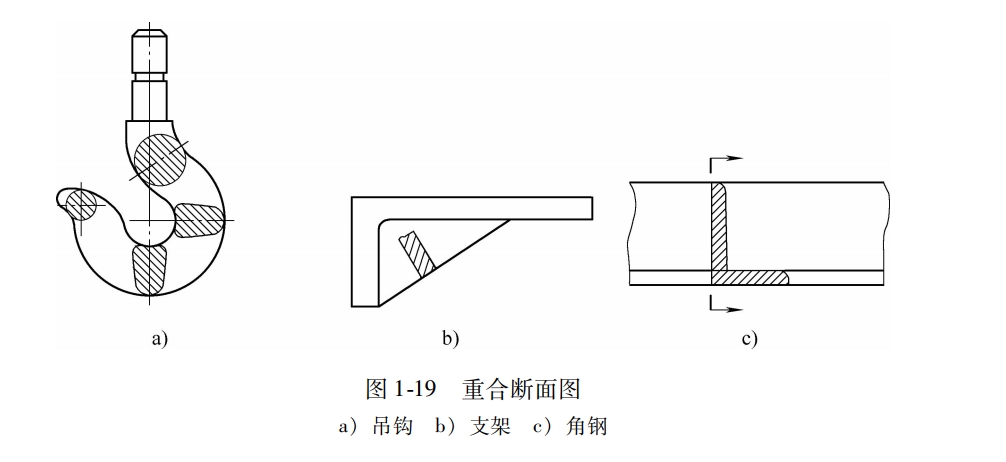

图当断面形状简单，且不影响图样清晰时，可使用重合断面图，如图1-19所示。重合断面图画图1-17 图形中间断开的断面图在视图内，其轮廓线用细实线表示。当视图的轮廓线与重合断面图的轮廓线重叠时，视图的轮廓线仍应连续画出，不可间断。

在这里插入图片描述

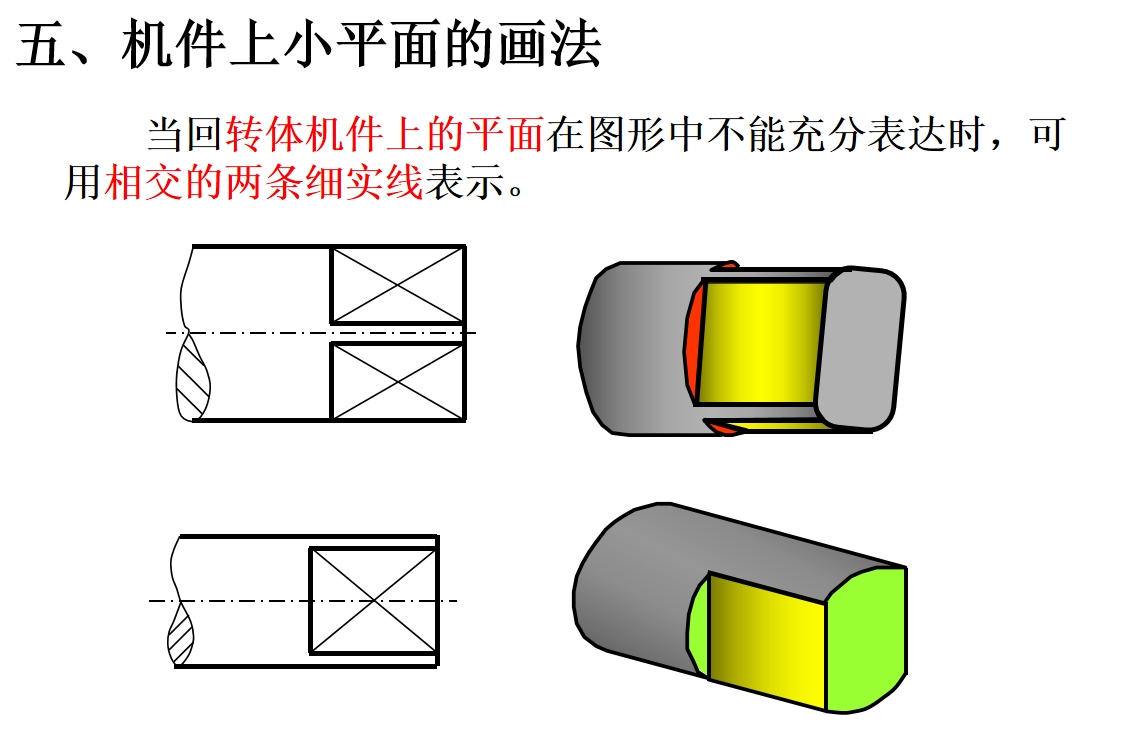

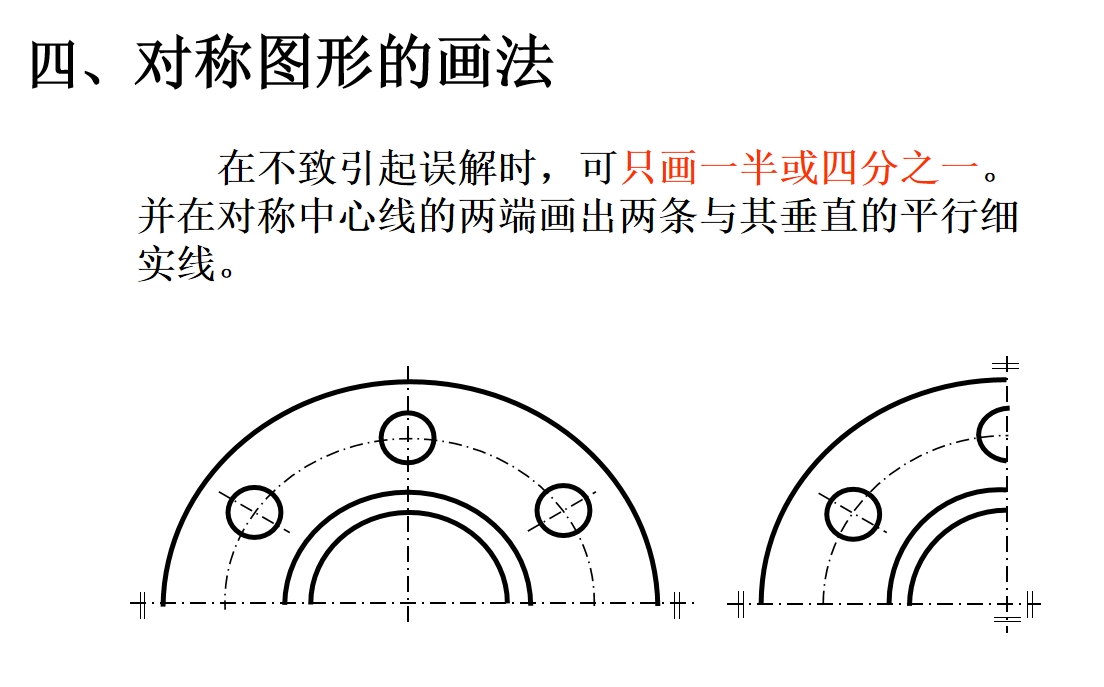

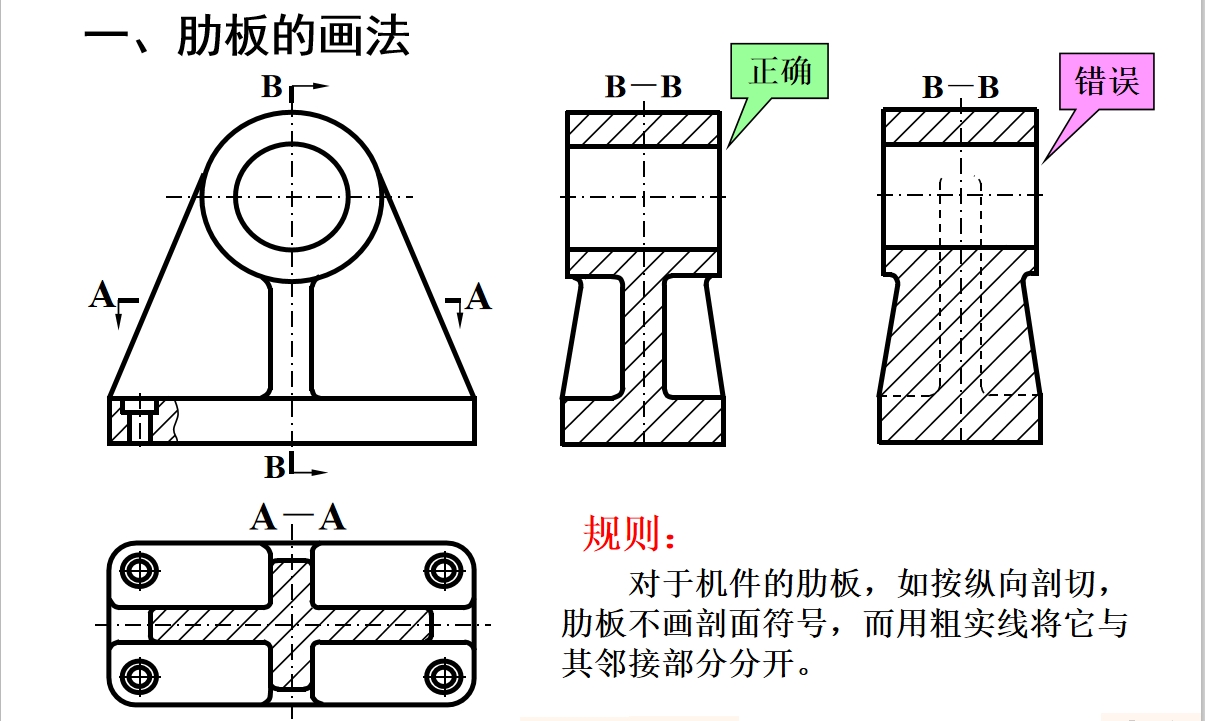

3规定画法和简化画法

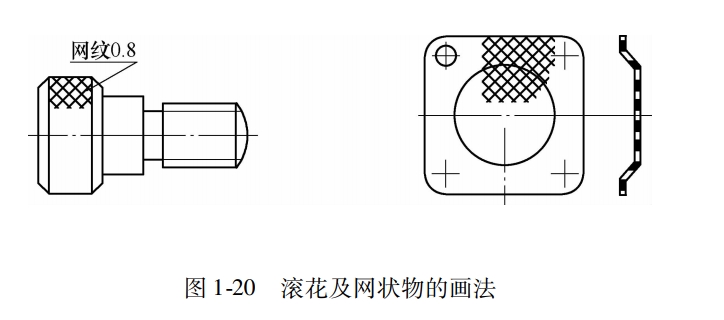

1）对于网状物、编织物或零件上的滚花部分，可在轮廓线附近用粗实线示意画出，并在图中或技术要求中具体注明，如图1-20所示。

在这里插入图片描述
2）当零件具有若干相同的结构（如齿、槽等），并按一定规律分布时，可只画出几个完整的结构，其余用细实线连接，并在图样中注明该结构的总数，如图1-21所示。

在这里插入图片描述

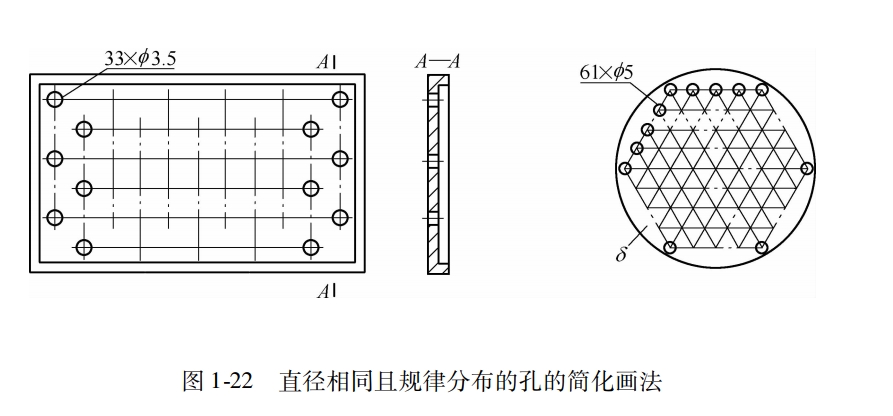

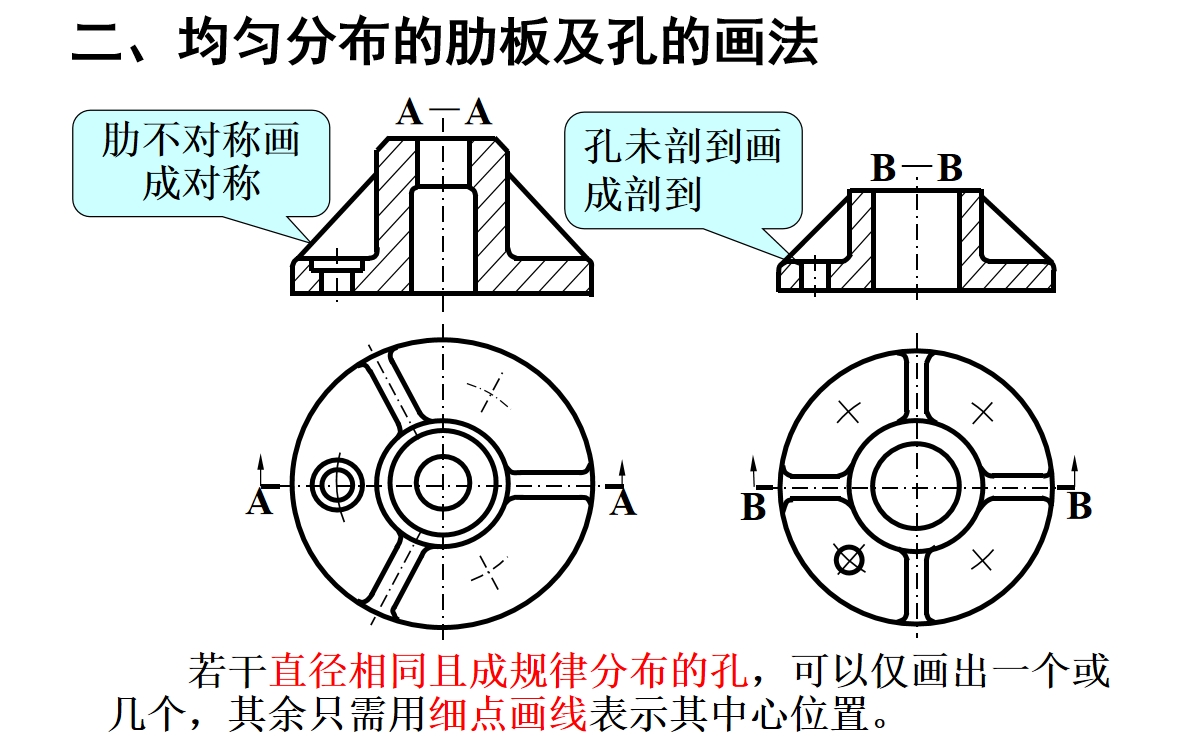

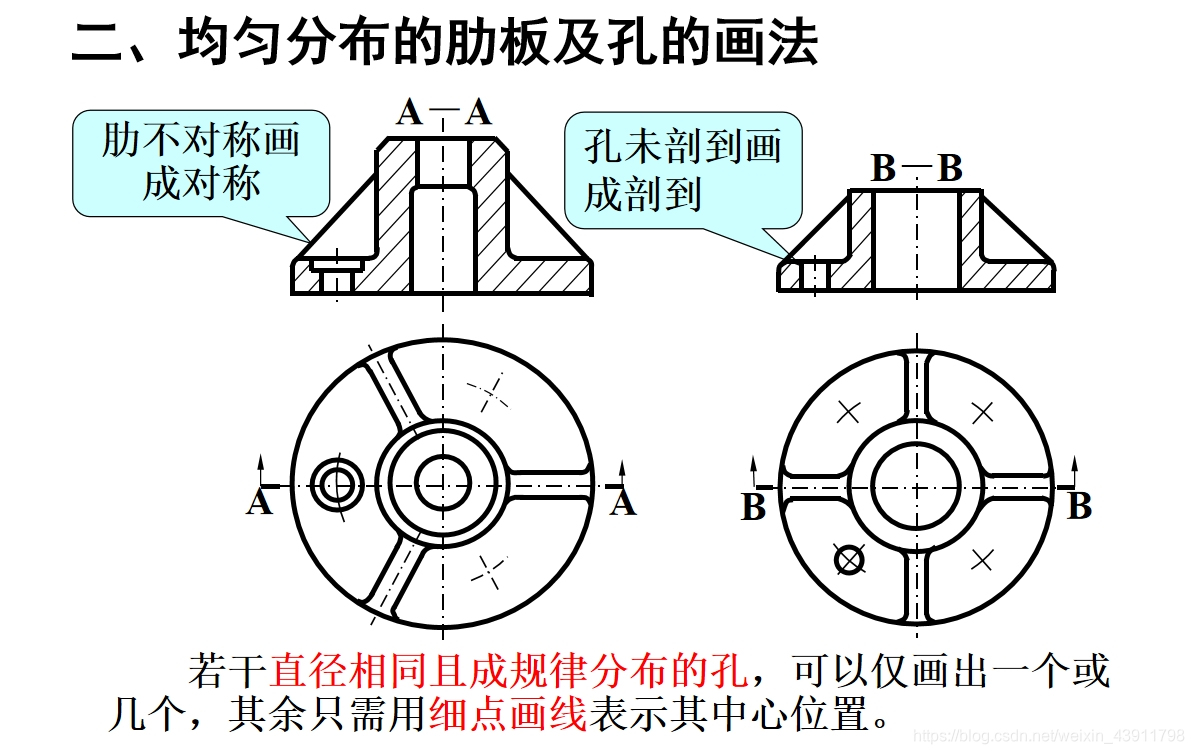

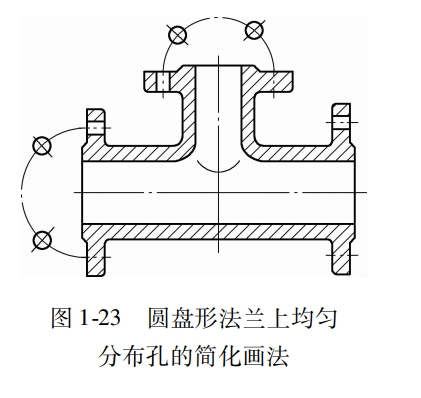

4）圆盘形法兰和类似结构上按圆周均匀分布的孔，可按图1-23所示的方式表示。

在这里插入图片描述

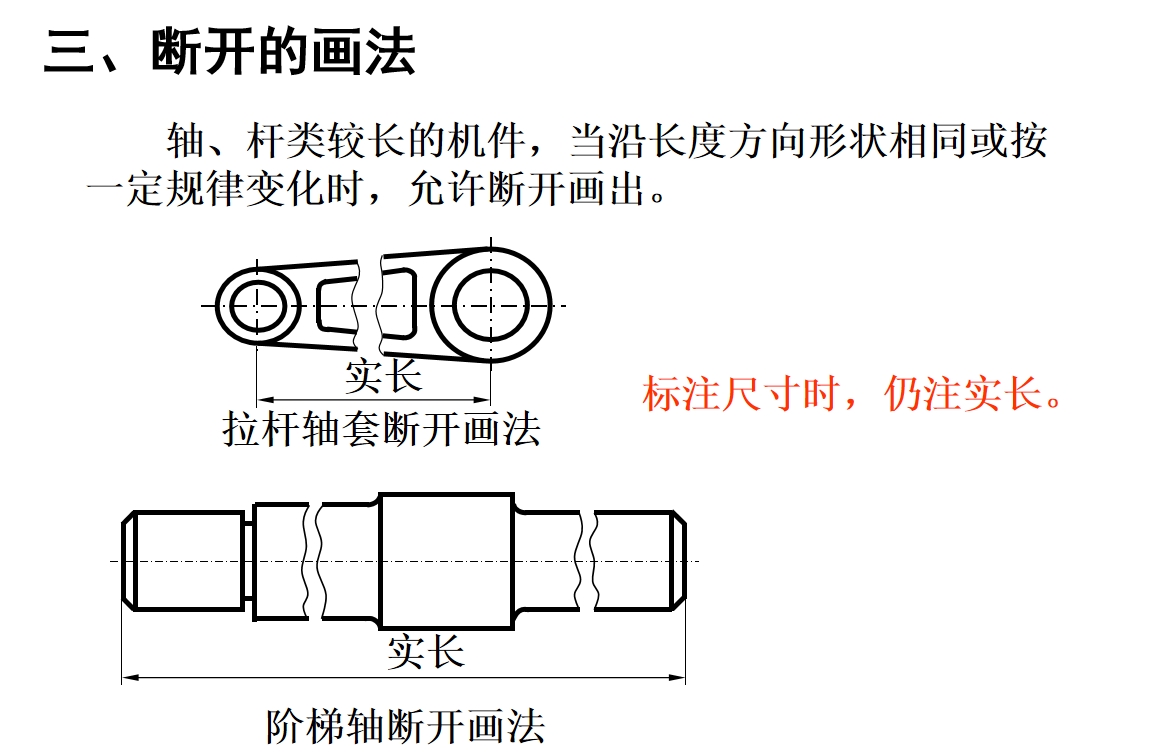

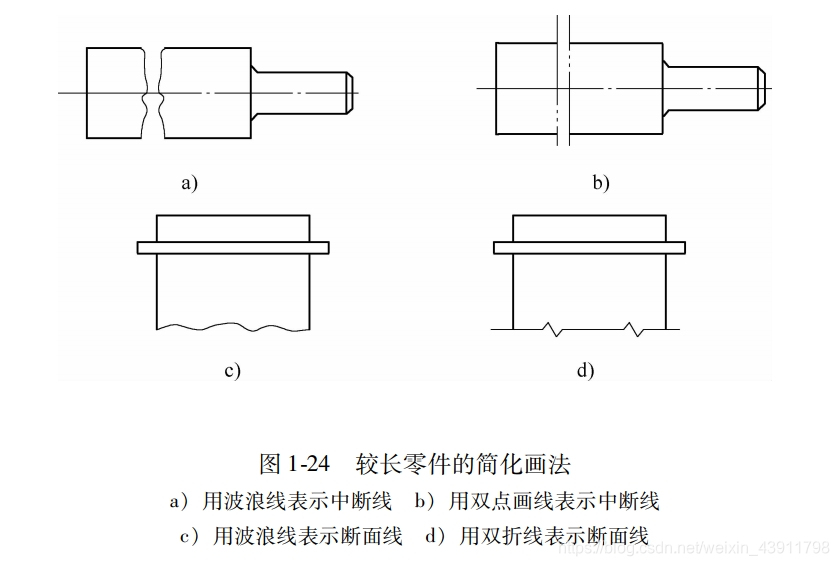

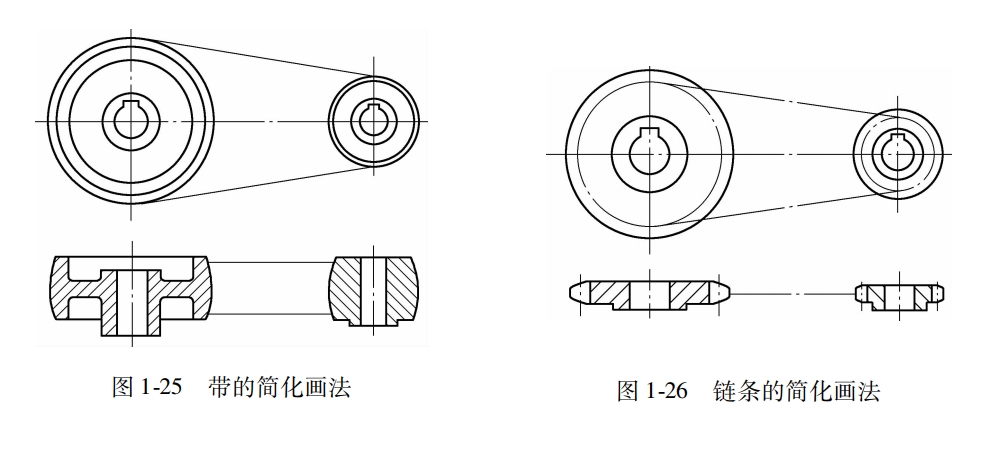

5）较长的零件沿其长度方向的形状一致或按一定规律变化时，可采用简化画法。如果是中断线可用波浪线或双点画线表示（均为细实线）；如果是断面线可用波浪线和双折线表示（均为细实线），如图1-24所示。
