AAA介绍

AAA的基本架构

AAA的认证 授权 计费方式

AAA通过本地和远端实现的大致流程

Radius协议

Radius架构

Radius报文结构

Radius如何对用户进行认证

Radius协议报文交互过程

AAA介绍

AAA（Authentication Authorization and Accounting）又称为认证、授权和计费，是一种管理网络安全的机制（架构），主要为接入网络的用户提供认证、授权和计费三种基本服务，用于防止非法用户登陆设备

AAA可以通过多种协议来实现，在实际应用中，最常使用RADIUS协议，也有些会使用TACACS+协议

认证：对用户进行身份认证，验证用户是否具有访问网络/管理设备的权力

授权：对用户权限进行分类，提供不同的访问权限

记账：记录用户使用网络资源的情况，根据统计数据进行分析计费

AAA的基本架构

AAA通常采用客户端-服务器的结构，服务器集中管理用户信息

NAS客户端：网络接入设备（也可以作为本地AAA服务器管理用户信息）

AAA Server：远端AAA服务器

讯享网

AAA的认证 授权 计费方式

AAA认证方式

不认证：

不对用户进行认证，一般不推荐

本地认证：

将用户信息配置在NAS设备，当接收到用户信息后直接本地认证，认证速度快，但是存储的信息量会受到设备硬件限制

远端认证：

将用户信息配置在专用的AAA服务器上（Radius服务器或HWTACACS服务器）

AAA授权方式

不授权：

不对用户进行授权处理

本地授权：

根据NAS设备上为本地用户账户配置的相关属性进行授权

远端授权：

有专用的AAA服务器进行授权（Radius服务器或HWTACACS服务器）

AAA计费方式

不计费：不进行计费

远端计费：通过Radius服务器或HWTACACS服务器进行计费

AAA通过本地和远端实现的大致流程

远端方式流程

用户向NAS发起AAA申请，NAS收到后将其发送给AAA Server处理

AAA Server将处理后的结果返回给NAS，NAS根据处理结果为Host提供相应的AAA服务

本地方式流程

用户向NAS发起AAA申请，NAS收到后直接处理，然后根据处理结果为Host提供相应的AAA服务

Radius协议

Radius基本概念

Radius（Remote Autnentication Dial-In User Service）远程认证拨号用户服务，是一种基于客户端-服务器模式的认证和会话管理协议（Radius的客户端一般是接入设备）；用于在计算机网络中提供对用户进行身份认证、授权和账户管理的服务；通常用于远程访问服务器来验证用户身份并授权其访问网络资源（如 虚拟专用网络VPN或无线接入点）

注意：使用Radius服务器进行认证授权计费时，AAA的方式必须为远端方式

Radius端口号

Radius承载在UDP协议之上

进行远程认证的认证和计费端口号为1812和1813（或1645和1646 旧版本）

Radius服务器认证方式

一般使用PAP和CHAP对用户进行认证

不过Radius的认证和授权一体，即认证和授权统一进行，并且Radius不对配置命令进行授权

Radius协议应用场景

1. 在办公网场景中结合802.1x认证为用户提供认证授权计费服务
2. 可以作为Portal认证的认证服务器，为用户提供认证授权计费服务
3. 作为MAC认证的认证服务器，为哑终端等提供认证服务
4. 也可以直接使用Radius服务器进行远端认证，对用户进行认证授权计费服务

Radius协议和TACAAS+协议的区别

	Radius	TACACS+
设计目的	主要用于认证和记录远程用户接入到网络	主要用于管理员接入到网络设备
端口号	UDP协议（认证授权1812、计费1813）	TCP协议（认证、授权、计费都是49）
其它	认证授权不分离，不支持对配置命令授权	认证授权分离，并支持对配置命令进行授权

Radius和AAA的关系

AAA是一种基础架构，Radius是基于该架构实现用户认证计费授权的一种协议（如TACACS+也是基于AAA架构实现用户认证计费授权的一种协议）

Radius和AD域的区别

总的来说，AD和Radius都为为了实现集中管理而存在的（并且都支持分布式部署），只是两者的工作原理和使用场景有所不同

• AD是一种目录服务：主要用于Windows网络环境的用户和资源管理（存储了用户账户信息、计算机和打印机等资源，并使用LDAP提供对这些信息的访问）
• Radius是一种基于客户端-服务器模式的认证和会话管理协议，主要用于远程用户访问网络时的身份验证和会话管理

Radius架构

基于AAA的基本架构

Radius客户端

一般位于网络接入设备，可以遍布整个网络

负责将用户的请求传递给Radius服务器，并对服务器的处理结果做出响应

Radius服务器

一般运行在中心计算机或工作站上，维护相关的用户信息，用于响应Radius客户端的请求

对用户进行认证授权和计费；Radius服务器只要维护以下三个数据库

Users：用于存储用户信息（用户名、密码、IP地址等配置信息）

Clients：用于存储Radius客户端信息（IP地址等信息）

Dictionary：用于存储Radius协议中的属性和属性值含义等信息（进行Radius报文交互）

Radius报文结构

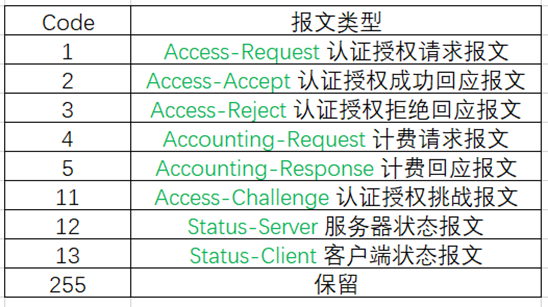

Code 包类型

指定Radius的报文类型

Access-Challenge

主要用于EAP中继认证场景

Accounting-Rquest又细分为

 Accounting-Rquest（Start）：计费开始请求报文

 Accounting-Rquest（Interim-update）：实时计费请求报文

 Accounting-Rquest（Stop）：计费结束请求报文

Accounting-Response又细分为

 Accounting-Response（Start）：计费开始响应报文

 Accounting-Response（Interim-update）：实时计费响应报文

 Accounting-Response（Stop）：计费结束响应报文

Identifier 包标识

1、用来匹配请求和响应报文

Radius客户端发送请求报文后，Radius服务器返回的响应报文中的Identifier值与请求报文中的Identifier值相同，将相同Identifier值的请求和响应报文进行匹配

2、用来检测在一段时间内重发的请求报文

如果在一个很短的时间内收到相同的源IP地址、源UDP端口号以及Identifier值的请求报文，Radius服务器就认为是重复的请求报文

Length 包长度

指定Radius报文的长度（Code、Identifier、Length、Authenticator、Avps五个字段）

接收到的报文的实际长度大于Length的取值，超过的字节将作为填充字符而忽略

接收到的报文的实际长度小于Length的取值，该报文会被丢弃

Authenticator 包验证字（对用户进行认证授权）

1、用于和用户密钥做运算，以此验证用户的密钥（结合Radius如何给用户认证一起理解）

Request Authenticator 请求验证字

用在认证授权请求报文中，该值在密钥（NSA和服务器之间的共享密钥）的声明周期内是不可预测和唯一的，用来对用户的密码进行加密（不同的认证方式加密方法不同）

PAP方式

将共享密钥与Request Authenticator进行MD5运算，并将该值与用户输入的密码进行异或运算，将其结果存放在认证授权请求包的User-Password属性中

CHAP方式

将共享密钥与Request Authenticator和CHAP ID（认证方发给响应方的一个随机值）进行MD5运算，然后将此值与CHAP ID一起存放在认证授权请求包的Chap-Password属性中

2、用于验证来自服务端的响应的有效性

Response Authenticator 响应验证字

用在认证授权响应报文中，用于NAS验证响应报文的合法性

响应验证字=MD5（Code+Identifier+Length+请求验证字+Avps+共享密钥）

AVPs（Attributes Value Pairs）（Radius属性，可变字段）

携带认证、授权和记账信息（通过TLV结构表示）

TLV26：厂商自定义属性（一个报文可以携带一个或多个私有属性，每个私有属性有一个或多个子属性）

TLV79：用来承载EAP协议（当802.1x协议使用Radius服务器认证时使用）

Radius如何对用户进行认证

PAP方式（参考Authenticator字段的讲解）

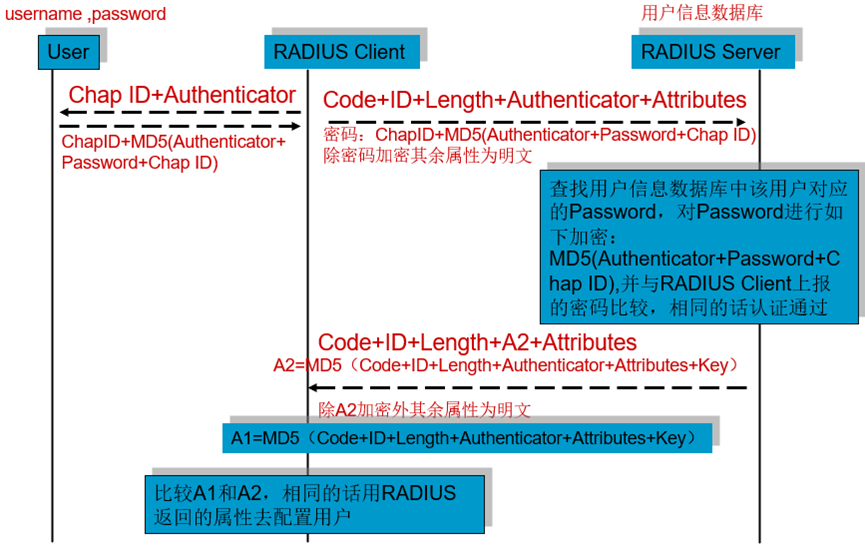

CHAP方式

Radius协议报文交互过程
