Arduino基础入门篇（十五）红外遥控

科技前沿 • 2025-02-21 10:28 • 阅读 51

大家好，我是讯享网，很高兴认识大家。

在日常生活中我们会接触到各式各样的遥控器，电视机、空调、机顶盒等都有专用的遥控器，很多智能手机也在软硬件上对红外遥控做了支持，可以集中遥控绝大部分家用电器。本篇介绍红外遥控相关原理及应用，通过红外遥控器控制Uno板载LED灯亮灭。

红外发射和接收的信号其实都是一连串的二进制脉冲码，高低电平按照一定的时间规律变换来传递相应的信息。为了使其在无线传输过程中免受其他信号的干扰，通常都将信号调制在特定的载波频率上(38K红外载波信号)，通过红外发射二极管发射出去，而红外接收端则要将信号进行解调处理，还原成二进制脉冲码进行处理。

讯享网

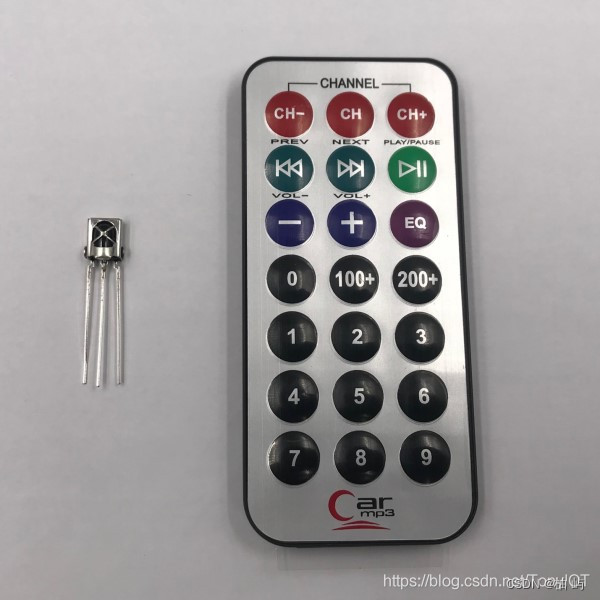

红外接收头有三个引脚，如上图从左到右依次为VOUT、GND、VCC。红外遥控器发射的38K红外载波信号由遥控器里的编码芯片对其进行编码，具体编码方式和协议可在网上获取，这里不再展开。当按下遥控器按键时，遥控器发出红外载波信号，红外接收器接收到信号，程序对载波信号进行解码，通过数据码的不同来判断按下的是哪个键。

2. 红外遥控库安装
在IDE中点击「项目」—「加载库」—「管理库」，查找「IRremote」进行安装。

3. 实验材料

Uno R3开发板
配套USB数据线
面包板及配套连接线
红外接收头
红外遥控器

4. 实验步骤

1. 根据原理图搭建电路。

红外接收头左侧VOUT连接开发板数字引脚11，GND和VCC分别连接开发板的GND和5V。

实验原理图如下图所示：

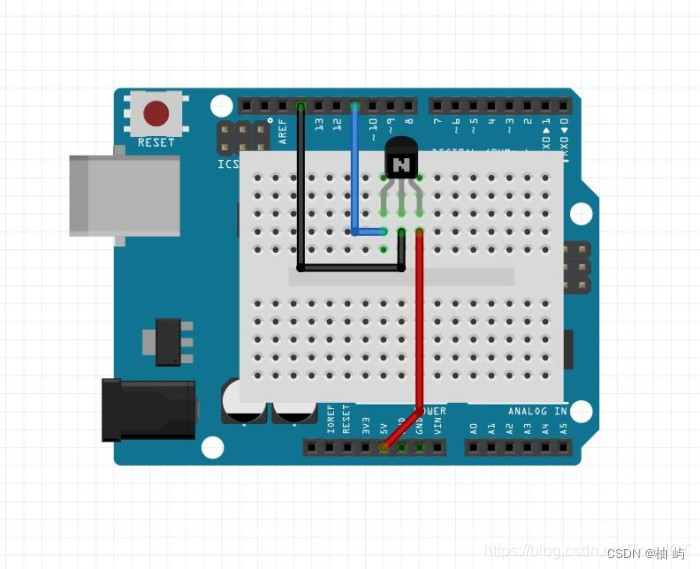

实物连接图如下图所示：

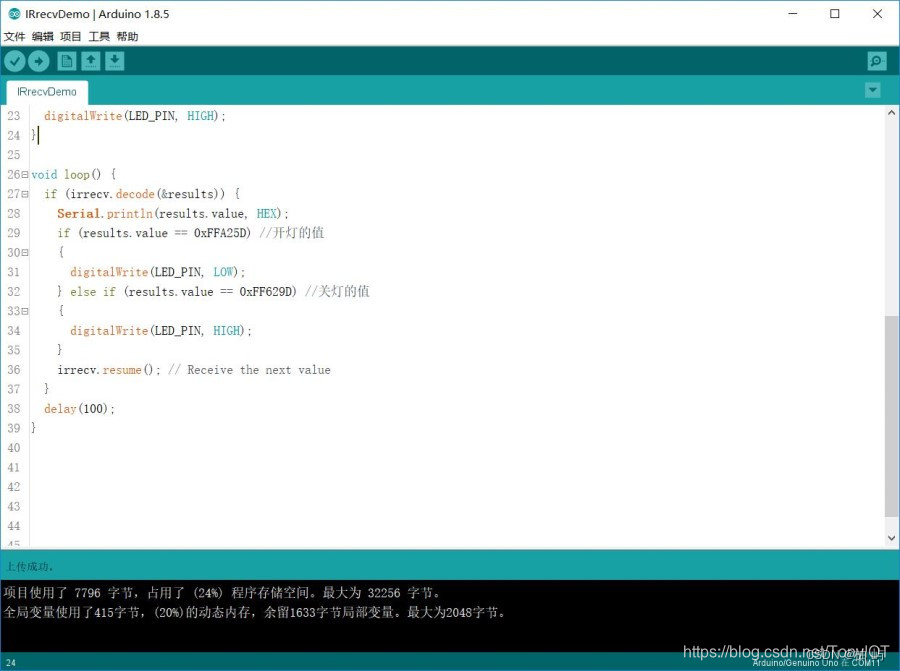

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

 #include <IRremote.h> int RECV_PIN = 11; int LED_PIN = 13; IRrecv irrecv(RECV_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver pinMode(LED_PIN, OUTPUT); digitalWrite(LED_PIN, HIGH); } void loop() { if (irrecv.decode(&results)) { Serial.println(results.value, HEX); if (results.value == 0xFFA25D) //开灯的值 { digitalWrite(LED_PIN, LOW); } else if (results.value == 0xFF629D) //关灯的值 { digitalWrite(LED_PIN, HIGH); } irrecv.resume(); // Receive the next value } delay(100); }
