目录

一.几种网络接入方式

1.ISDN综合业务数字网

2.xDSL

3.PON(FFTX)

（1）有源接入

（2）无源光网络（PON）

EPON（补充）

4.PLC(Power-Line Communication)：利用电力网进行宽带接入

5.HFC（ Hybrid Fiber Coax (混合的光纤同轴电缆)）

补充：其他方式的接入网络有无线接入网络和CATV

二.几种常见的网络

1.LAN（局域网）

SAN(补充)

2.WAN(广域网)

3.WLAN（无线局域网）

4.VLAN(虚拟局域网)

5.wifi

6.WIMAX（3G）：无线城域网

---

以一道软考网工例题展开

讯享网

【问题1】

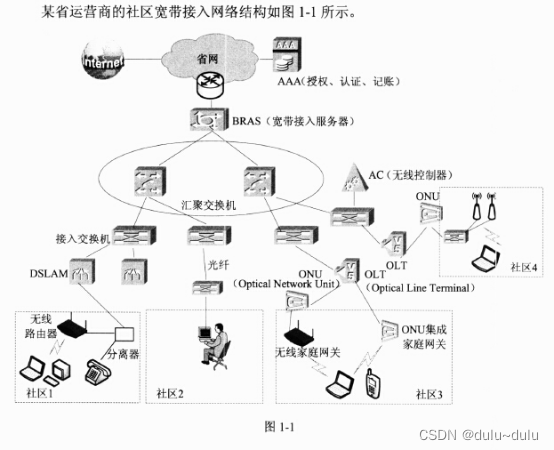

高速数据主干网的一个建设重点是解决“最后一公里”的问题，即宽带接入问题。图1-1所示的四个社区采用的小区宽带接入方法分别是:社区1(1)，社区2(2),社区3 (3),社区4 (4)。除了这几种宽带接入方法以外，采用有线电视网进行宽带接入的方法是（5),利用电力网进行宽带接入的方法是 （6),遵循IEEE802.16标准进行宽带接入的方法是（7)。

空（1)〜（7)备选答案：

A.FTTx+PON

B.HFC

C.FTTx+LAN

D.WLAN

E. WiMax

F.xDSL

G.PLC(Power-Line Communication)

H. GPRS

【答案】

(I) F或xDSL

(2)C或FTTx+LAN

(3)A或FTTx+PON

(4) D或WLAN

(5)B或HFC

(6) G或PLC(Power-Line Communication)

(7) E或WiMax

现在展开来讲讲下这上面提及的宽带接入网

一.几种网络接入方式

1.ISDN综合业务数字网

ISDN综合业务数字网:是个数字电话网络国际标准 ，一种典型的电路3络系统。通过普通的铜缆以更高的速率和质量传输语音和数据，俗称”一线通“

有窄带和宽带两种:

窄带ISDN：有基本速率(2B+D,144Kbps)和一次群速率（30B+D，2Mbps）两种接口

基本速率接口包括两个能独立工作的B信道( 64kbps )和个D信道(16kbps）

B信道般用来传输话音、数据和图像

D信道用来传输信令或分组信息

B代表承载，D代表控制。

2.xDSL

数字用户线（Digital Subscriber Line，DSL)是基于普通电话线的宽带接入技术，采用频分复用技术，即采取不同的调制方法，获得的信号传输速率以及上行信道和下行信道的对称性不同，可以在一对铜质双绞线上同时传送数据和话音信号。DSL有多种模式，统称为xDSL。

注意：xDSL技术就是利用电话线中的高频信息传输数据，高频信号损耗大，容易受噪声干扰。xDSL 速率越高，传输距离越近。

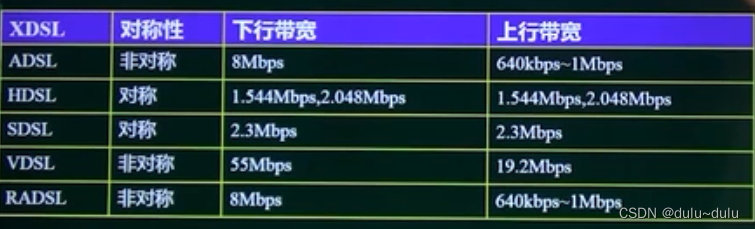

根据上、下行传输速率是否相同，可以把DSL划分为对称和不对称两种传输模式。

对称DSL的上、下行传输速率相同，用于代替传统的T1/E1接入线路。

（1）对称数字用户线SDSL (Symmetric Digital Subscriber Line)是一个通用的术语，涵盖了在一对或多对双绞线上提供不同数据速率的各种实现方式。SDSL可以在一对双绞线上提供的对称速率范围为128Kb/s〜2.32Mb/s,最常见的是768Kb/s,最大传输距离达5km以上。
（2）高数据速率用户数字线（High-data-rate DSL, HDSL)采用两对双绞线提供全双工数据传输，支持nX64Kb/s(n=l，2，3，…）的各种速率，最高可达1.544Mb/s或2.048Mb/s，传输距离可达3〜5km。HDSL在视频会议、远程教学、移动电话基站连接等方面得到了广泛应用。HDSL2是HDSL的演进版本，可以在一对双绞线上提供1.5Mb/s数据速率。

非对称DSL的上、下行传输速率不同，适用于对双向带宽要求不一样的应用，例如 Web浏览、多媒体点播、信息发布等。
（1）速率自适应用户数字线（RateAdaptiveDSL，RADSL)支持同步和非同步传输方式，下行速率为640Kb/s〜12Mb/s，上行速率为128Kb/s〜IMb/s,也支持数据和语音同时传输。RADSL具有速率自适应的特点，可以根据双绞线的质量和传输距离动态调整用户访问速率。RADSL允许通信双方的Modem寻找流量最小的频道来传送数据，以保证一定的数据速率。_SL特别适用于线路质量千差万别的农村、山区等地区使用。
（2）甚高比特率数字用户线（Very High Bit-rateDSL，VDSL)可在较短的距离上获得极高的传输速率，是各种DSL中速度最快的一种。在一对铜质双绞线上，VDSL的下行速率可以扩展到52Mb/s，同时支持1.5〜2.3Mb/s的上行速率，但传输距离只有300〜1000m。当下行速率降至13Mb/s时，传送距离可达到1.5km以上，此时上行速率为1.6〜2.3Mb/s 左右。传输距离的缩短，会使码间干扰大大减少，数字信号处理过程就大为简化，所以其设备成本要比ADSL低。

（3）ADSL (Asymmetrical Digital Subscriber Line)是一种非对称 DSL 技术，在一对铜线上可提供上行速率512Kb/s〜IMb/s,下行速率1〜8Mb/s，有效传输距离在3〜5km左右。 ADSL在进行数据传输的同时还可以使用第三个信道提供4KHz的语音传输。现在比较成熟的ADSL标准有两种，即GDMT和G.Lite。

注：ADSL用于连接公共交换电话网PSTN。PSTN属于电路交换网，所以ADSL是电路交换网的一部分。X.25、FRN和ATM都是分组交换网。

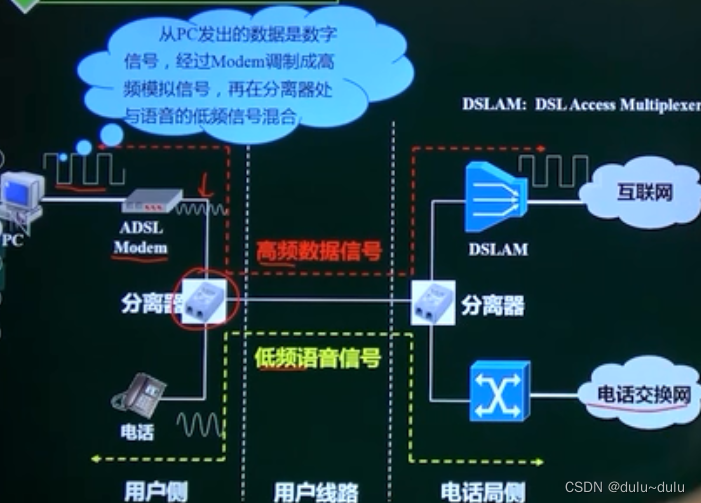

高频数据信号通过DSLAM（接入复用器）到达互联网，低频语音信号到达电话交换网，用户可以在打电话的时候也能上网

3.PON(FFTX)

（1）有源接入

典型的设备主要是基于SDH的多业务传送平台、基于以太网或ATM的多业务接入平台等。这种技术作为有源设备仍然无法完全摆脱电磁干扰和雷电影响，以及有源设备固有的维护问题。

管理维护成本非常高，所以出现了无源接入

（2）无源光网络（PON）

无源光网络（PON)是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响， 减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本。

光分支器就是连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。分光器带有一个上行光接口，若干下行光接口，实现点对多点的通讯。

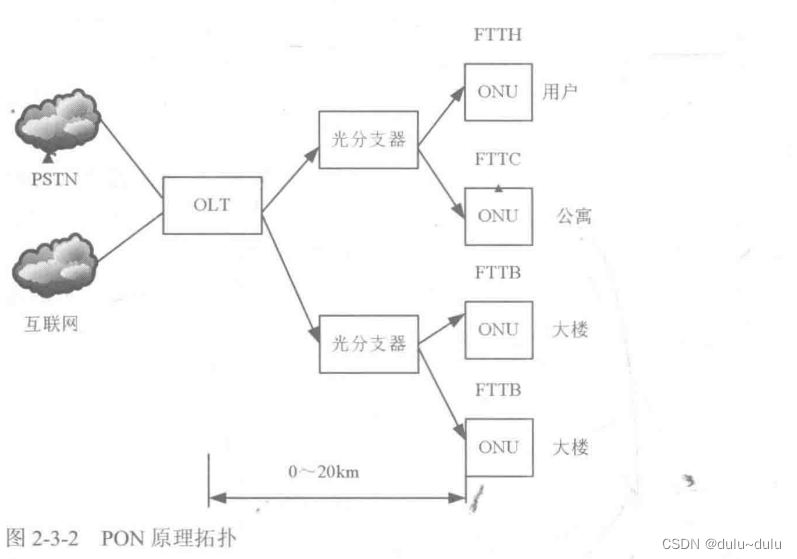

光纤接入网（Optical Access Network, OAN)又称光纤用户环路（Fiber in the loop, FITL),其结构如下图所示。

在交换局中设有光纤线路终端设备（Optical Line Terminal，OLT)，在用户侧安装光纤网络单元（Optical Network Unit, ONU)（光猫的重要组成部分）, OLT和ONU之间则是光纤配线网（Optical DistrabutionNetwork, ODN)。ODN可釆用多种拓扑结构，例如点对点或点到多点方式。在点对多点的连接方式中，从OLT出来的光纤信号通过光分路器或星型耦合器传送到多个ONU上，这种方式被称为双星结构。ONU采用星型拓扑连接多个用户，传输介质可以是同轴电缆或双绞铜线。根据ONU所在位置以及ONU与用户的距离，FITL可分为多种形式，统称为FTTx (Fiber-to-the-x),如下表所示。

注：

在ONU设备上配置VLAN用户和业务，在OLT设备上将相同的VLAN配置在同一个逻辑通道中。

IP地址的分配分为动态或静态，OLT的地址用于设备的管理，应采用静态方式。

上图表示光纤与用户终端之间距离的变化情况，左边是电信中心局，与光纤连接；右边是连接电信网络的用户住所，其中的虚线方框表示同一建筑物内的用户家庭或办公室，与铜缆相连。可以看出，对于FTTN，光纤网离用户终端最远，而在FTTH中，光纤可以直接连接到用户桌面。FTTH比FTTN建设成本高，光纤覆盖面更广，用户可以获得更高的带宽，因此在高端用户小区建设方面具有一定的优势。然而，FTTN可以有效降低光纤接入的成本，运营维护比较方便，是普通居民社区的理想接入方案。

例题：

以下叙述中，不属于无源光网络优势的是（35）。

(35)A.设备简单，安装维护费用低，投资相对较小

B.组网灵活，支持多种拓扑结构

C.安装方便，不要另外租用或建造机房

D.无源光网络适用于点对点通信

【答案】D

总结：

PON由光线路终端(OLT)、光分配网络( ODN)、光网络单元( ONU )组成

采用点到多点模式，其下行采用广播方式（把数据推送到所有ONU，每个ONU只接收自己的信息流），上行采用TDMA时分多址方式（区分不同的上行数据流，不会发生冲突）

可以灵活地组成树型、星型、总线型等拓朴结构(典型结构为树型)

主要特征是ODN全部采用无源光器件组成,避免了有源设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性

APON :最高速率为622Mbps,二层采用的是ATM封装（已被淘汰）

主流为后两种

EPON :可以支持125Gbps对称速率，将以太网与PON技术完美结合。

EPON在单芯光纤上采用波分复用(WDM)技术，上下行数据流分别在不同的频段传输。
1、下行的数据流采用广播方式，OLT将802.3格式的以太网帧数据流通过单播复制的方式推送到所有的ONU处;ONU通过判断以太网帧帧头里的由OLT分配的LLIDCLogicalLink ID)来判断是否接收，接收属于自己的数据顿，将不属于自己的数据帧丢弃。

2、上行的数据流采用时分多址(TDMA)技术，把上行的时间分成了许多的时间片，根据ONU分配的带宽和业务的优先级给ONU的上行数据流分配不同的时间片，每个时间点上光纤上只传送一个ONU的上行数据流。

GPON :其技术特色是层采用ITU-T定义的GFP(通用成帧规程)对Ethernet、TDM、 ATM等多种业务进行封装映射，能提供1 25Gbps. 2.5Gbps 下行速率和所有标准的上行速率

EPON（补充）

EPON (Ethernet Passive Optical Network,以太网无源光网络）源于以太网的PON技术。它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。综合了PON技术和以太网技术的优点：低成本、高带宽、扩展性强、与现有以太网兼容、方便管理等。

光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用，成对使用。

4.PLC(Power-Line Communication)：利用电力网进行宽带接入

5.HFC（ Hybrid Fiber Coax (混合的光纤同轴电缆)）

在原有CATV基础上进行双向改造

干线部分:光传输系统代替CATV中的同轴电缆

用户分配网:仍保留同轴电缆网络结构,但放大器改成双向的

可提供业务

●保留原有CATV单向电视广播业务

●利用剩余频带提供宽带数据业务

电缆因特网接入的一个重要特征是共享传播媒体：

[1] 由头端发送的每个分组向 下行 经每段链路到每个家庭;

[2] 每个家庭发送的每个分组经 上行信道 向头端传输。因此，如果几个用户同时经 下行信道 下载文件，那么每个用户接收文件的实际速率将会大大低于电缆总计的下行速率。

而另一方面，如果仅有很少的活跃用户在进行WEB冲浪，那么每个用户都可以以全部的下行速率接收web网页，因为用户们很少在完全相同的时刻请求网页。而因为 上行信道 也是共享的，所以需要一个分布式多路访问协议来协调传输和避免碰撞。

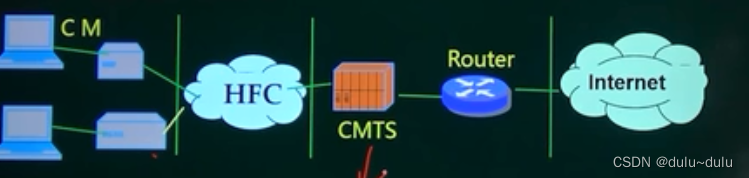

CM（CABLE modem）:电缆调制解调器

 CMTS:是CABLE modem的前端系统，对CABLE modem进行管理和控制

HFC是宽带接入的一种，其余两种分别是ADSL和FTTX:上面都有介绍

补充：其他方式的接入网络有无线接入网络和CATV

无线接入网络：包括WIFI，ZigBee,LoRa等。

这里主要介绍CATV

对传统的CATV网络进行改造就可以实现双向的数字传输业务，通过线缆调制解调器不需要拨号就能实现远程站点访问。可以采用一根上行、一根下行的双缆方式，也可以采用髙频下行、低频上行的单缆方式。

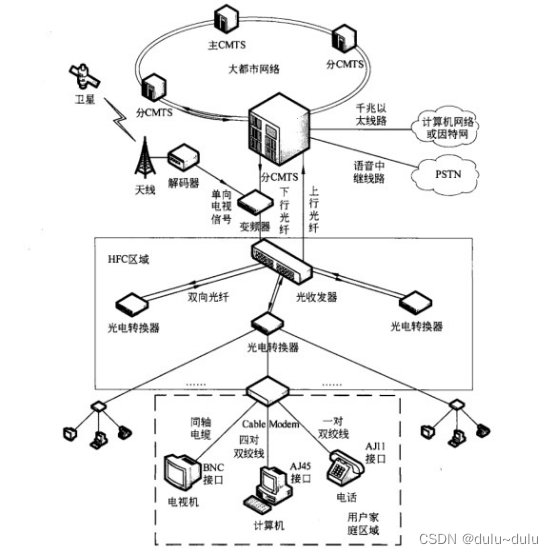

运营商通常采用混合光纤/铜缆（Hybrid Fiber/Coax, HFC)系统将CATV网络和运营商的高速光纤网络连接在一起。运营商一端的线缆调制解调器终接设备（CMTS)向大量的线缆调制解调器（CableModem，CM) 提供髙速连接。多数运营商借助于通用宽带路由器来实现CMTS功能，如下图所示。 CMTS的以太端口与以太网连接，同时通过中继线路连接PSTN网络，并将双向的计算机网络和语音信号调制，形成上行和下行的模拟信号，而单向的有线电视信号以频分复用方式进入下行信号中。在HFC区域，借助于光收发器、光电转换器等设备完成信号的中继传输。

客户端与CM相连，并分解出有线电视、计算机网络和电话信号。典型的CATV系统提供25〜50Mb/s的下行带宽和2〜3Mb/s的上行带宽。

 例题

1、

通过HFC网络实现宽带接入，用户端需要的设备是（68），局端用于控制和管理用户的设备是（69）。

(68)A.Cable Modem B.ADSL Modem C.OLT D.CMTS

(69)A.Cable Modem B.ADSL Modem C.OLT D.CMTS

【答案】A    D

 2、

通过ADSL访问Internet,在用户端通过(18)和ADSL Modem连接PC,在ISP 端通过（19)设备连接因特网。

 (18)A.分离器 B.电话交换机 C.DSLAM D.IP路由器

 (19)A.分离器 B.电话交换机 C.DSLAM D.IP路由器

【答案】A   C

3、

ADSL采用（18）技术把PSTN线路划分为话音、上行和下行三个独立的信道，同时提供电话和上网服务。采用ADSL联网，计算机需要通过（19）和分离器连接到电话入户接线盒。

(18)A.对分复用 B.频分复用 C.空分复用   D.码分多址

(19)A.ADSL交换机 B.Cable Modem C.ADSL Modem   D.无线路由器

【答案】B   C

【解析】

数字用户线路（Digital Subscriber Line, DSL)是以铜质电话线为传输介质的通信技术组合，采用频分复用技术把PSTN线路划分为话音、上行和下厅三个独立的信道。非对称DSL (Asymmetric DSL, ADSL)在一对铜线上支持上行速率640Kb/s〜1Mb/s、下行速率1Mb/s〜8Mb/s,有效传输距离在3〜5公里范围以内。在提供话音服务的同时还可以满足网上冲浪和视频点播等应用对带宽的要求。采用ADSL联网，计算机需要通过ADSL Modem和分离器连接到电话入户接线盒，如下图所示。



二.几种常见的网络

1.LAN（局域网）

局域网(Local Area Network) :简称LAN, 是指在某一区域内由多台计算机互联成的计算机组，使用广播信道。

特点1:覆盖的地理范围较小，只在一个相对独立的局部范围内联，如一座或集中的建筑群内。

特点2:使用专门]铺设的传输介质(双绞线、同轴电缆)进行联网，数据传输速率高(10Mb/s ~ 10Gb/s)。

特点3:通信延迟时间短，误码率低，可靠性较高。

特点4:各站为平等关系，共享传输信道。

特点5:多采用分布式控制和广播式通信，能进行广播和组播。

这篇介绍和详细

http://t.csdn.cn/QZvv2http://t.csdn.cn/QZvv2

局域网中的网桥类型：网桥通常有透明网桥和源路由选择网桥两大类

1、透明网桥

简单的讲，使用这种网桥，不需要改动硬件和软件，无需设置地址开关，无需装入路由表或参数。只须插入电缆就可以，现有LAN的运行完全不受网桥的任何影响。

2、源路由网桥

源路由选择的核心思想是假定每个帧的发送者都知道接收者是否在同一局域网（LAN）上。当发送一帧到另外的网段时，源机器将目的地址的高位设置成1作为标记。另外，它还在帧头加进此帧应走的实际路径。

源路由又分松散源路由和严格源路由

所谓松散源路由是指传输的IP分组必须经过源端指定的路由器，但是也可能要经过源端没有指明的路由器；

例题：

在互联网中可以采用不同的路由选择算法，所谓松散源路由是指IP分组（20)。

(20)A.必须经过源站指定的路由器　 B.只能经过源站指定的路由器

  C.必须经过目标站指定的路由器 D.只能经过目标站指定的路由器

【答案】A

所谓严格源路由则是指，传输的IP分组只能经过源端指定的路由器，而不能经过源端没有指定的路由器。

例题：

IPv6协议数据单元由一个固定头部和若干个扩展头部以及上层协议提供的负载组成，其中用于表示松散源路由功能的扩展头是(54)。如果有多个扩展头部，第一个扩展头部为(55)。

(54)A.目标头部 B.路由选择头部 C.分段头部 D.安全封装负荷头部

(55)A.逐跳头部 B.路由选择头部 C.分段头部 D.认证头部

【答案】B   A

【解析】

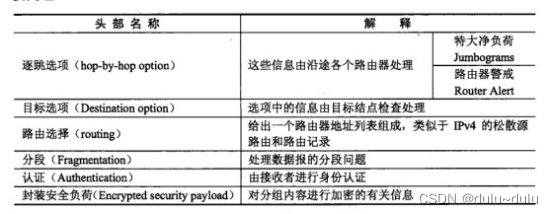

IPv6有6种扩展头部，如下表所示，这6种扩展头部都是任选的。扩展头部的作用是保留IPv4某些字段的功能，但只是由特定的网络设备来检查处理，而不是每个设备都要处理。

如果一个IPv6分组包含多个扩展头，建议采用下面的封装顺序：

(1)IPv6 头部。

(2)逐跳选项头。

(3)目标选项头（IPv6头部目标地址字段中指明的第一个目标结点要紅理的信息， 以及路由选择头中列出的后续目标结点要处理的信息）。

(4)路由选择头。

(5)分段头。

(6)认证头。

(7)封装安全负荷头。

(8)目标选项头（最后的目标结点要处理的信息)。

(9)上层协议头部。

例题：

网桥怎样知道网络端口连接了哪些网站？（63）。当网桥连接的局域网出现环路时怎么办？（64）。

(63)A.如果从端口收到一个数据帧，则将其目标地址记入该端口的数据库

B.如果从端口收到一个数据帧，则将其源地址记入该端口的数据库

C.向端口连接的各个站点发送请求以便获取其MAC地址

D.由网络管理员预先配置好各个端口的地址数据库

(64)A.运行生成树协议阻塞一部分端口

B.运行动态主机配置协议重新分配端口地址

C.通过站点之间的协商产生一部分备用端口

D.各个网桥通过选举产生多个没有环路的生成树

【答案】B   A

【解析】

网桥如果从端口收到一个数据帧，则将其源地址记入该端口的数据库。形成MAC和端口的对应表。当网桥连接的局域网出现环路时，运行生成树协议阻塞一部分端口。

SAN(补充)

SAN (Storage Area Network)存储区域网络，是一种高速的、专门用于存储操作的网络，通常独立于计算机局域网（LAN)。

SAN将主机和存储设备连接在一起，能够为其上的任意一台主机和任意一台存储设备提供专用的通信通道。SAN将存储设备从服务器中独立出来，实现了服务器层次上的存储资源共享。SAN将通道技术和网络技术引入存储环境中，提供了一种新型的网络存储解决方案，能够同时满足吞吐率、可用性、可靠性、可扩展性和可管理性等方面的要求。

SAN分为FC SAN和IP SAN（SAN默认是IPSAN）

其中FC SAN采用光纤通道技术互联；

IP SAN采用以太网技术互联；

SAN可以被看作是数据传输的后端网络，而前端网络则负责正常的TCP/IP传输。

2.WAN(广域网)

WAN（Wide Area Network），中文名叫做广域网。WAN是一种跨越大的、地域性的计算机网络的集合。通常跨越省、市，甚至一个国家。广域网包括大大小小不同的子网，子网可以是局域网，也可以是小型的广域网。

3.WLAN（无线局域网）

WLAN，全称Wireless LAN, 无线局域网。

和LAN不同，WLAN的数据通过电磁波传输，也就是常说的空气传输。WLAN 利用电磁波在空气中发送和接受数据，而无需线缆介质。

WLAN 使用 ISM (Industrial、Scientific、Medical) 无线电广播频段通信。

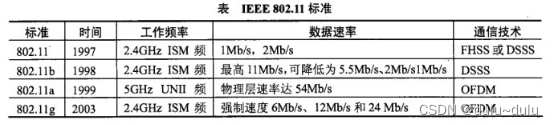

WLAN 的 802.11a 标准使用 5 GHz 频段，支持的最大速度为 54 Mbps

 802.11b 和 802.11g 标准使用 2.4 GHz 频段，分别支持最大 11 Mbps 和 54 Mbps 的速度。

无线局域网的新标准IEEE802.11n提供的最高数据速率可达到300Mb/S。

最新的11ac已经达到1.3Gbps。

、

注
