1、调试接口概念

1）SWD：Serial Wire Debug，代表串行线调试，是ARM设计的协议，用于对其微控制器进行编程和调试。

SWD 引脚：

SWDIO–串行数据线，用于数据的读出和写入
SWDCLK–串行时钟线，提供所需要的时钟信号
讯享网

2） JTAG（JointTest ActionGroup）是一个接口，为了这个接口成立了一个小组叫JTAG小组，它成立于1985年。在1990年IEEE觉得一切妥当，于是发布了IEEE Standard 1149.1-1990，并命名为Standard Test Access Port and Boundary-ScanArchitecture，这就是大名鼎鼎的JTAG了。

JTAG 基本上带有 5 个引脚：

TDI：Test Data In。串行输入引脚
TDO：Test Data Out，串行输出引脚
TCK：Test Clock，时钟引脚
TMS：Test Mode Select，模式选择（控制信号）引脚 TR
T：Test Reset，复位引脚

JTAG的三大功能：

下载器，即下载软件到FLASH里。
DEBUG，跟医生的听诊器似的，可探听芯片内部小心思。
边界扫描，可以访问芯片内部的信号逻辑状态，还有芯片引脚的状态等等。

2、SWD / JTAG 的各种区别

（1）共享引脚

SWD 的引脚在一定条件下可以和 JTAG 引脚复用

（2） SWD 协议的特点：

使用引脚更少，只需 SWDIO 和 SWCLK 两个引脚

SWD 具有特殊功能，例如通过其 I / O 线打印调试信息

在高速大数据情况下，SWD整体性能比JTAG更好。

只能用于ARM内核的单片机。

（3）JTAG 协议的优势：

不限于ARM内核单片机，能支持更多单片机程序调试和下载

占用引脚数比较多，比较占用板子尺寸。

3、常见仿真器

（1）J-Link仿真器

（2）ULink仿真器

ULINK是ARM/KEIL公司推出的仿真器。ULINK/ULINK2可以配合Keil软件实现仿真功能，并且仅可以在Keil软件上使用，增加了串行调试（SWD）支持，返回时钟支持和实时代理等功能。开发工程师通过结合使用RealView MDK的调试器和ULINK2，可以方便的在目标硬件上进行片上调试（使用on-chip JTAG，SWD和OCDS）、Flash编程。

（3）ST-LINK仿真器

ST-LINK是专门针对意法半导体STM8和STM32系列芯片的仿真器。ST-LINK /V2指定的SWIM标准接口和JTAG / SWD标准接口。

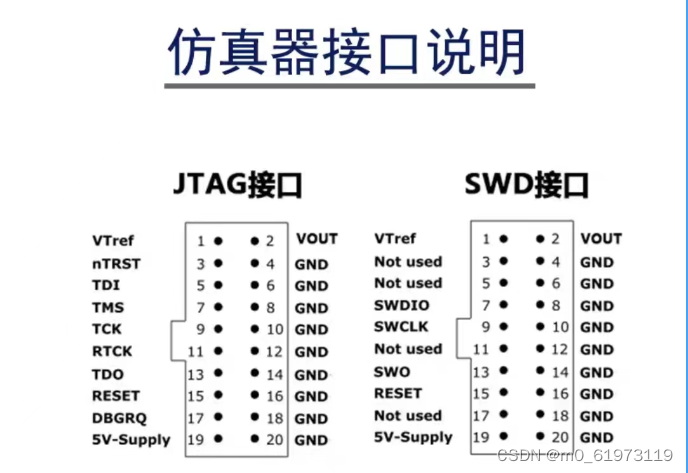

4、SWD和JTAG引脚图

5、SWD连线

6、JTAG连线

直接用送的线两端怼入即可

7、HAL库配置时JTAG-4和JTAG-5

当使用HAL库配置调试接口时，需要选择正确的JTAG接口类型以确保正确的调试功能。JTAG(4pins)接口通常包括TMS (Test Mode Select)、TCK (Test Clock)、TDI (Test Data Input)和TDO (Test Data Output)四个引脚。这种接口通常用于连接调试器和目标芯片，用于进行调试和编程。而JTAG(5pins)接口除了包括TMS、TCK、TDI和TDO四个引脚外，还包括了TRST (Test Reset)引脚。TRST引脚用于复位测试逻辑，以确保JTAG链路的正确操作。这种接口通常用于一些需要复位测试逻辑的特殊情况。

在使用HAL库配置调试接口时，需要根据实际硬件连接选择正确的JTAG接口类型。如果硬件设计中包含了TRST引脚，那么需要选择JTAG(5pins)接口类型。如果硬件设计中没有TRST引脚，那么可以选择JTAG(4pins)接口类型。
