1.写在前面
韦根（Wiegand）协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议。它适用于涉及门禁控制系统的读卡器和卡片的许多特性。 韦根有许多种类格式，常见有26-bit 、34-bit、37-bit格式，其中26-bit格式是最常用的格式。而标准26-bit 格式是一个开放式的格式，这就意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的。26-Bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放。几乎所有的门禁控制系统都接受标准的26-Bit格式。
2.韦根接口

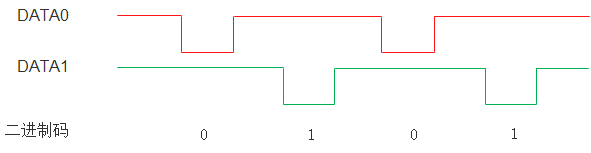

Wiegand接口通常由2根线组成，它们分别是数据线0（Data0）和数据1（Data1）。韦根时序图规定，Data0和Data1数据线在没有数据传输使时均保持+5V的高电平；Data0输出低电平表示1bit 0，Data1输出低电平表示1bit 1。其中，电压值低于1V表示低电平信号，电压值高于4V表示高电平信号。
3.韦根34协议
