我来填坑了！！！距离上一篇已经好几个星期了==一如既往的拖延症。
要点梳理：
主要内容：DEM的获取与处理、高程分析、坡度分析、坡向分析、地形起伏度分析、地表粗糙度分析、地表曲率分析；
主要工具：镶嵌至新栅格、按掩膜提取、投影栅格、坡度、坡向、焦点统计
有兴趣可以回顾下“DEM的获取与处理、高程分析、坡度分析、坡向分析”的内容：
【GIS基础】谁都能学会的地形分析全流程(1) 2020-03-05 接下来就是今天的内容，直接接上一篇。 五 地形起伏度分析 5.1 地形起伏度是什么？地形起伏度是指在一个特定的区域内，最高点海拔高度与最低点海拔高度的差值。它是描述一个区域地形特征的一个宏观性的指标。从地形起伏度的定义可以看出，求地形起伏度的值，首先要求出一定范围内海拔高度的最大值和最小值，然后对其求差值即可。地形起伏度源于前苏联科学院地理所提出的地形切割深度，地形起伏度是划分地貌类型的一个重要指标。
——摘自百度百科==
地形起伏度的公式为：
嗯，真是简单的公式，我一个文科生 都看得懂==式中， R代表地形起伏度， Hmax 代表单位面积内最大高程值， Hmin 代表单位面积内最小高程值。
5.2 地形起伏度计算
好了，不逼逼了，在ArcGIS里怎么求这个玩意？需要使用到工具【焦点统计】
首先要把之前的投影过的DEM加载进来。

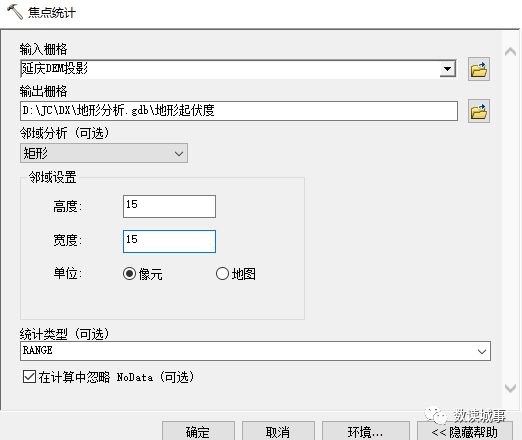

依次打开【Spatial Analyst 工具】—【邻域分析】—【焦点统计】，进入工具设置页面：
接下来我要解释一些设置。输入输出这种就不说了。

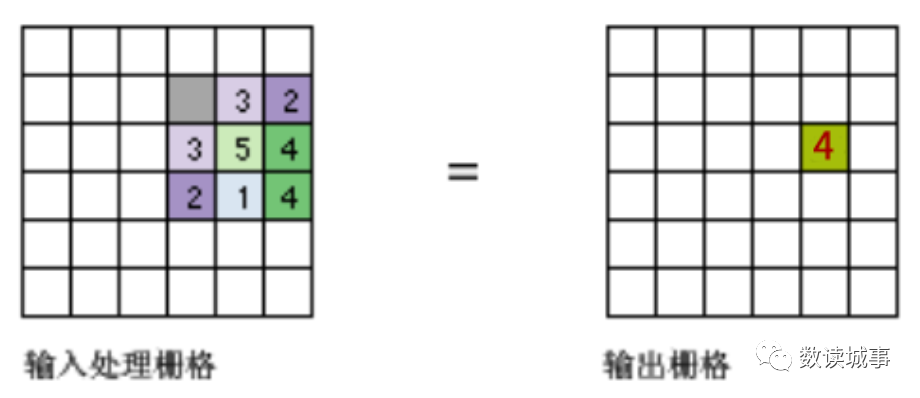

“邻域分析”选择的“矩形”，“邻域设置”的高度宽度，“统计类型”选择的“RANGE”。用下面的图比较好解释。下面的图显示的是矩形邻域下设置3*3像元的情况下的“RANGE”统计方式。有颜色的方格显示的就是3*3的矩形邻域，每一个小方格就是一个像元，“RANGE”意思是计算邻域内像元的范围(最大值和最小值之差)，前面的邻域中最大是5，最小是1，因此中间格的计算结果就是右图的4。
使用“RANGE”可以说就是为了计算最大值减去最小值，与地表起伏度的公式相一致。那么，邻域到底应该怎么设置？为什么我选的是15*15呢？这种时候就要搬参考书了~
根据《资源环境承载能力和国土空间开发适宜性评价技术指南(征求意见稿)4月版本》，里面的叙述“邻域范围通常采用20 公顷左右(如50m×50m 栅格建议采用9×9 邻域，30m×30m 栅格建议采用15×15 邻域，20m×20m 栅格建议采用21×21 邻域)”。
这句话要怎么理解呢。20公顷的范围意味着大约“450m*450m”的范围，目前使用的30米精度的DEM，意味着邻域有15个像元。用这个标准的话，90*90精度应该是采用5*5的邻域。
解释结束，直接生成结果。也可以根据实际情况或者相关标准进行分类(查文献)。

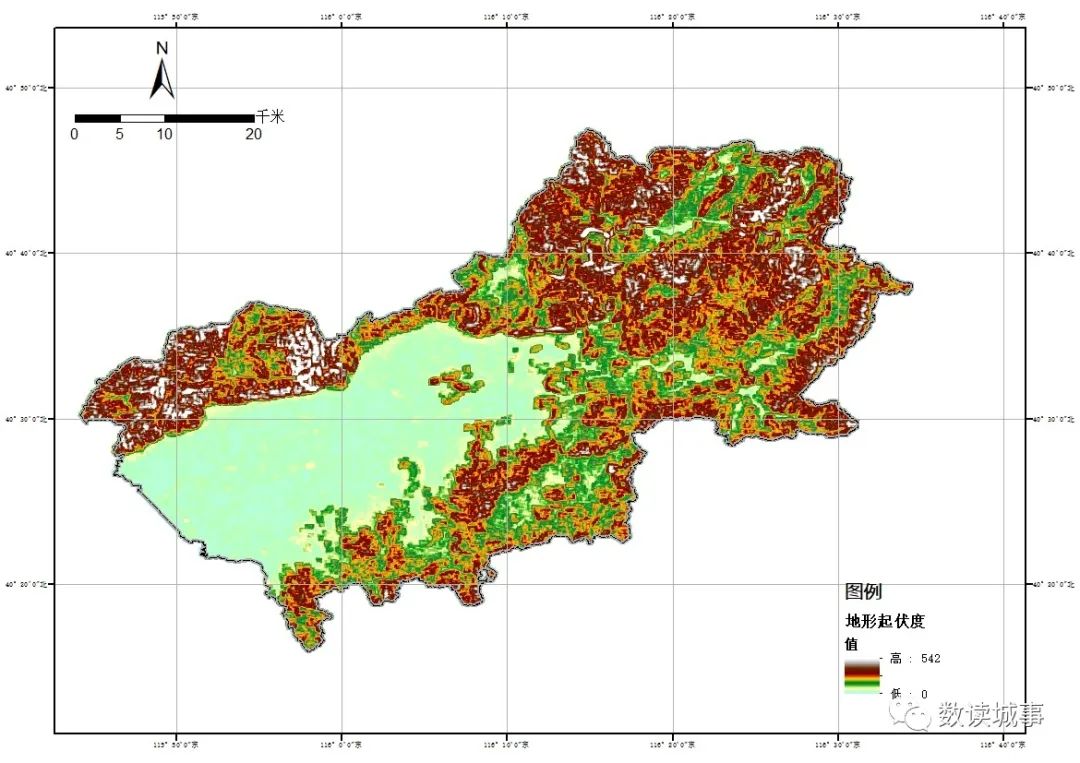

地形起伏度计算结果
今天就写到这里
今天的练习数据是在上一篇基础上进行的 练习数据获取就看上一篇吧~
_(:_」∠)_那个，给点打赏支持下可好~~~
下期预告
地表粗糙度分析、地表曲率分析
