一、反相器的结构

在这里插入图片描述
讯享网
CMOS反相器由一个PMOS管、一个NMOS管、一个输入源Vi和一个直流电源Vcc组成。
具体的真值表如下图所示:

在这里插入图片描述
①当Vi为低电平时，对于下管有Vgs<Vgs(th)，NMOS截止；
对于上管有|Vg1s1|>|Vgs(th)|，且|Vg1s1|足够大，PMOS管进入可变电阻区，管压降很小，Vo=Vcc。
②当Vi为高电平时，对于上管有|Vg1s1|<|Vgs(th)|，PMOS截止；
对于下管有Vgs>Vgs(th)，且Vgs足够大，NMOS管进入可变电阻区，管压降很小，Vo=0。

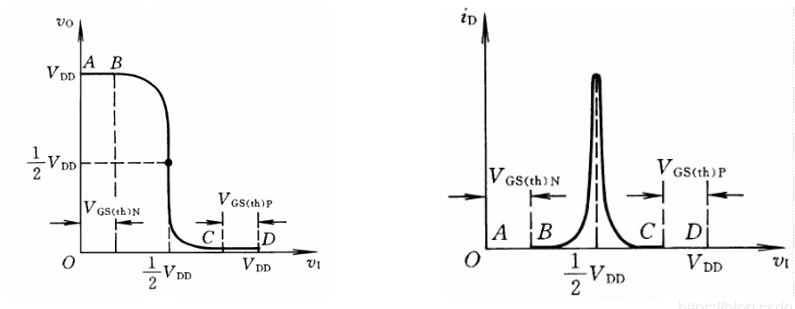

二、反相器的电压、电流传输特性

在这里插入图片描述
AB：T1导通T2截止
BC：T1T2导通
CD：T1截止T2导通

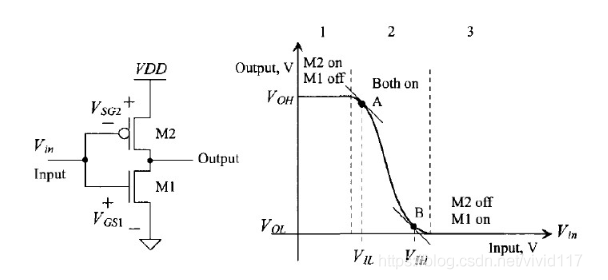

VTC（Voltage Transfer Characteristics）曲线：

VTC的形状基本上与高于阈值的操作相同。VTC陡峭部分的斜率取决于反向器的亚阈值斜率。

其中涉及到的的四个重要参数：

VIH：输入电压由高到低变化时，输出电压开始上升且传输特性曲线斜率为-1的点，即图中B点对应的输入电压。（仍能维持输出为逻辑 “0” 的最小输入电压）

VIL：输入电压由低到高变化时，输出电压开始下降且传输特性曲线斜率为-1的点，即图中A点对应的输入电压。（仍能维持输出为逻辑 “1” 的最大输入电压）

VOH：定义为最小合格高电平。（维持输出为逻辑“1”的最小输出电压）

VOL：定义为最大合格低电平。（维持输出为逻辑“0”的最大输出电压）

CMOS集成电路内部规定Vol = 0v，Voh = Vdd。

三、反相器的噪声容限（VTC曲线）

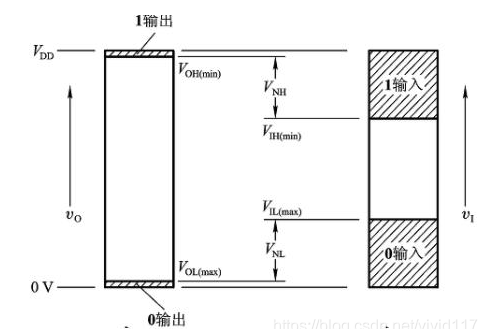

噪声容限定义：
输入为高电平的噪声容限：VNH=VOH-VIH
输入为低电平的噪声容限：VNH=VIL-VOL
在这里插入图片描述

四、反相器的亚稳态

当反相器输入电压（Vil+Vih）/2接近于0.5Vdd，CMOS反相器的阈值电压也接近于0.5Vdd，这样输出不确定会是高电平还是低电平，输出呈亚稳态！

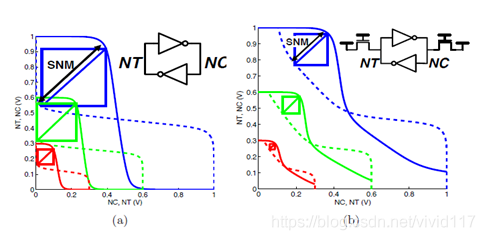

对于下面如下首尾相连的反向器结构：
图中的SNN即为静态噪声容限，方框面积越大，表示容限越大。
并且此电路只能工作在三种状态，分别是三个交点，当状态不在这三种状态时，输入、输出会将他们拉向两端。
在这里插入图片描述

五、反相器的动态特性

（1）先解释两个名词：

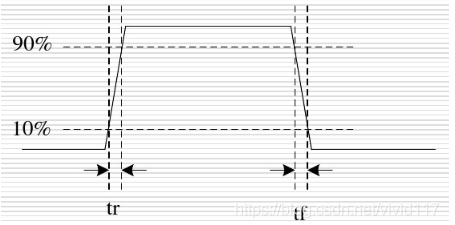

Transition Time（转换时间）：
上升时间tr：从10%Vdd上升到90%Vdd的时间，
下降时间tf：从90%Vdd下降到10%dd的时间。
上升时间和下降时间统称为Transition Time，也有定义为20%到80%。

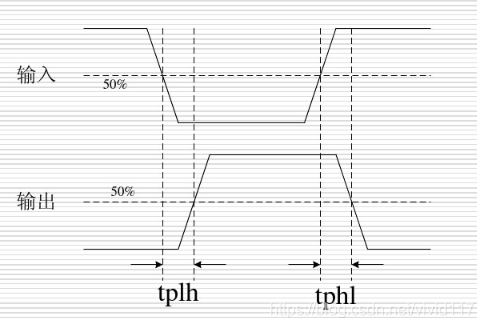

Propagation Delay（传播延时）：
在输入信号变化到 50%Vdd到输出信号变化到50%Vdd之间的时间。

2）动态功耗

反相器从一种稳定状态突然变到另一种稳定状态的过程中，将产生附加的功耗，即动态功耗。

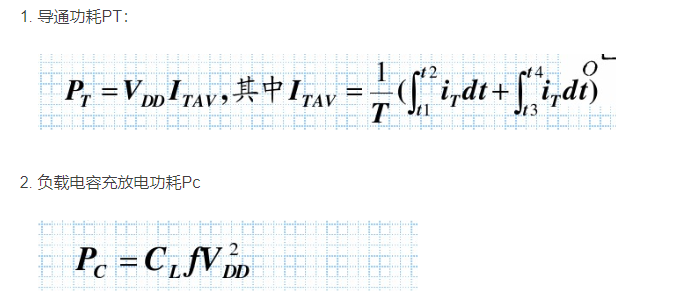

动态功耗包括：负载电容充放电所消耗的功率Pc和PMOS、NMOS同时导通所消耗的瞬时导通功耗PT
在工作频率较高的情况下，CMOS反相器的动态功耗要比静态功耗大得多，静态功耗可以忽略不计。
在这里插入图片描述
总功耗为P=PT+Pc。

六、扇入（fan-in）和扇出（fan-out）

扇入：是指直接调用该模块的上级模块的个数。扇入大表示模块的复用程序高。

扇出：是指该模块直接调用的下级模块的个数。扇出大表示模块的逻辑复杂度高，需要控制和协调过多的下级模块；

对于一定扇出数的电路，电路的工作频率随之确定，一般工作频率越高，扇出数越小。在低频（< 1MHz）的工作条件下，CMOS电路的扇出数可以达到50以上。

因此。扇入越大越好，扇出越大越坏。在设计中，尽量减小扇出
