IDoc (Intermediate document)是一种系统间通用的数据交换媒介文件,通过IDoc可以方便的和外部系统进行数据交换,它可以内/外传送以实现系统的自动化,在SAP中IDOC主要应用到以下技术:

>>ALE(Application Link Enabling):用于在同一集团中不同的SAP系统之间的数据交换

>>EDI(electronic data exchange):实现不同企业间电子数据的交换,通过IDoc文件和业务伙伴进行数据交换

>>通过IDoc也可连接其它应用系统

1.IDOC的结构

IDOC作为一种传输媒介, IDoc文件的结构包含有特定的格式,如下图所示

2.IDOC类型

IDoc类型是IDoc文件的结构定义和说明,在SAP中,不同的业务对象有不同的IDoc类型,这些类型可以根据不同的传输格式或数据要求多个并存.

查看IDoc类型(TCODE:WE30)

PATH: Tools -> ALE -> ALE Development -> IDoc -> IDoc Type Development IDoc Types

3.消息类型

消息类型是指IDoc类型的视图,一个消息类型可以包含多个IDoc类型.

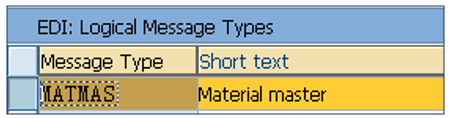

T-CODE:WE81 定义消息类型

T-CODE:WE82 IDoc 类型分配给消息类型,Release代表不同的版本

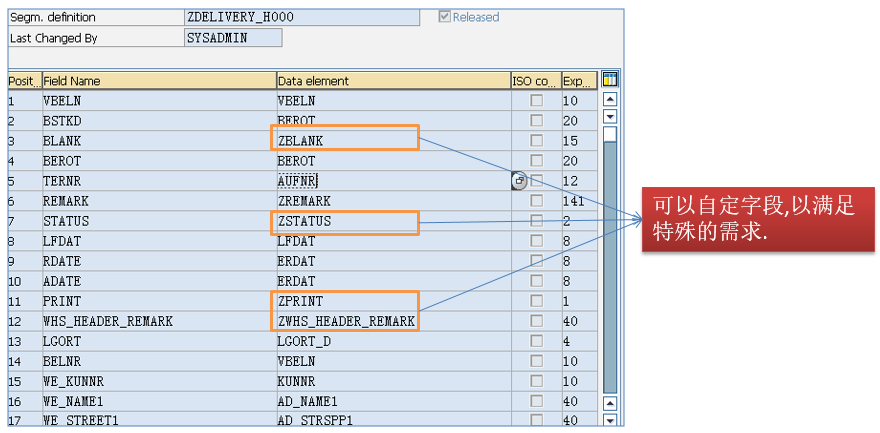

4.数据段(Segment)(T-CODE:WE31)

数据段是IDoc的结构组件,这些数据段包含特定的数据类型,每个字段可以参照SAP数据字典,也可以自定义字段,保存后系统自动创建版本号.

5. IDOC处理流程

按照系统间的数据流向，可以分为以下两种处理模式：

1）出站处理（Outbound）:SAP到外部系统

2）进站处理（Inbound）：外部系统到SAP

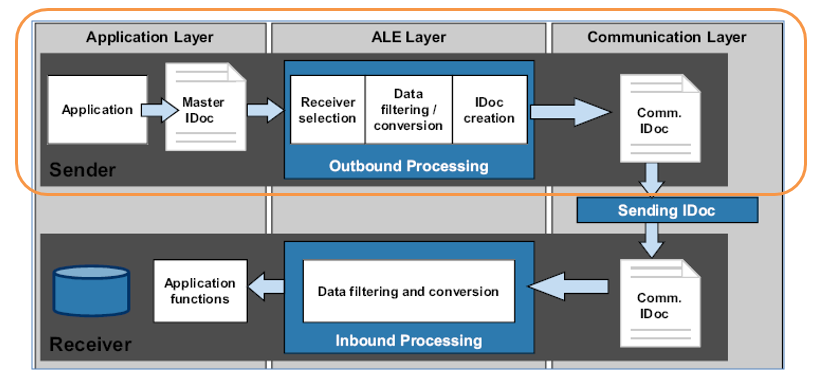

如下是一个IDOC的处理过程

IDOC出站处理流程主要分为以下几个步骤：

1）应用层：生成应用数据

2）ALE层：创建出站IDOC

3）通讯层：寻找伙伴和端口

4）发送IDOC

IDOC出站的触发机制主要分为以下几种：

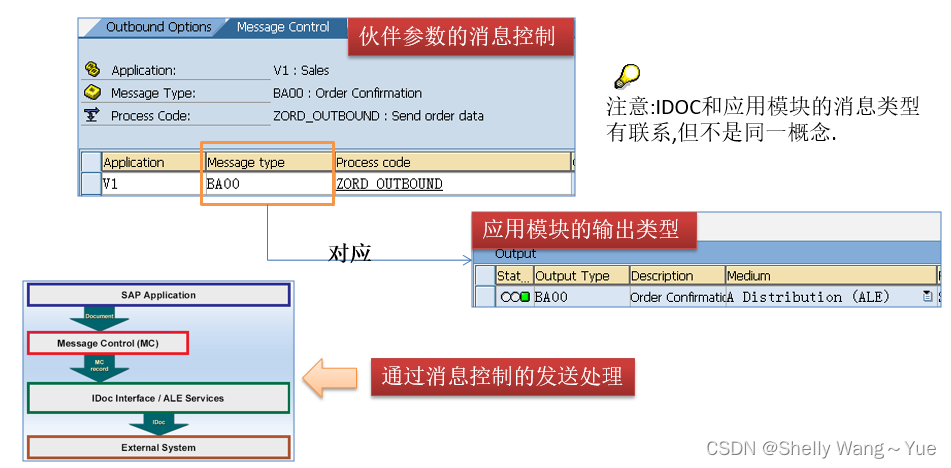

1）通过应用模块的消息控制间接的传送到IDOC接口

2）直接从应用发送到IDOC接口,这些处理主要是通过以下的FM控制

标准:MASTER_IDOC_DISTRIBUTE/COMMUNICATION_IDOC_CREATE

自定义IDOC: L_IDOC_SEND /L_IDOC_SEGMENT_CREATE / L_IDOC_HEADER_CREATE

IDOC入站处理流程主要分为以下几个步骤：

1）通讯层：接收入站端口传来的数据

2）ALE层：创建入站IDOC并通过伙伴参数文件查找IDOC的处理类型

3）应用层：写入文档

Inbound 应用处理：

1）直接处理：通过FM IDOC_INPUT_?处理.

2）间接处理：通过SAP业务工作流处理
