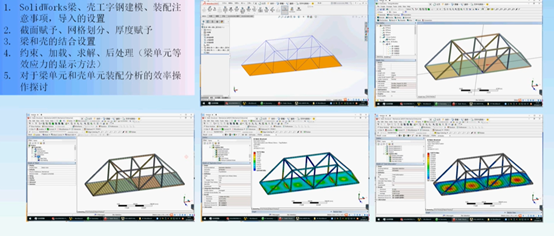

12-01 SolidWorks梁、壳工字钢建模、装配注意事项，导入DM的设置
这里钢架桥可以把 钢筋看作梁单元，桥面看作壳单元（板子）这样简化模型可以极大的减小计算难度。

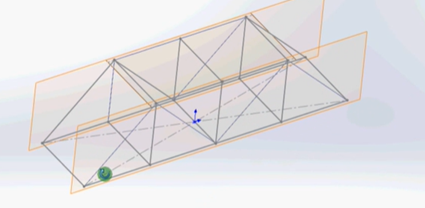

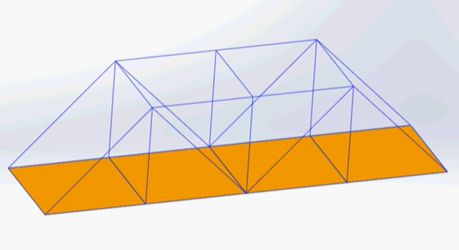

这是在sw中画的梁和壳的装配体，梁（线体）是一个零件，壳是一个零件
这个就是梁的零件图
在sw中绘制生成线体（line body）的办法：

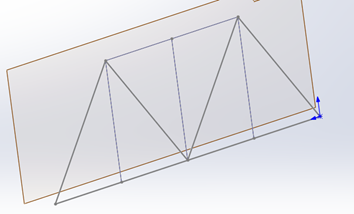

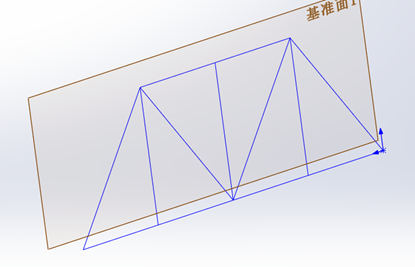

首先画好草图：

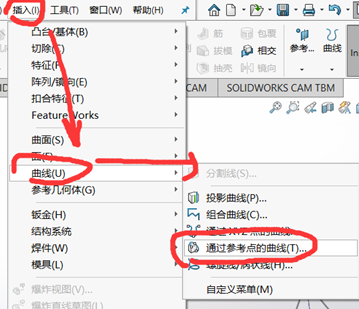

然后找到 通过参考点生成曲线：
点击草图的直线的两个点，然后就可以生成一个线体：
生成的线体如图示

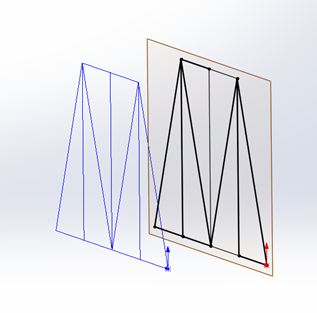

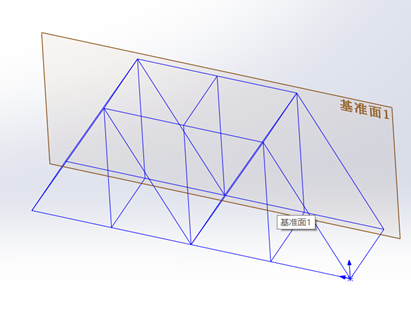

在另外一个平行面也画出对应的草图：
最后生成了如下几何体：
最总完成装配：
导入ansys

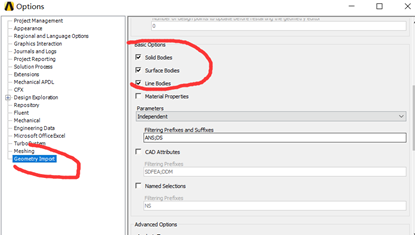

注意一定要设置能导入line body 不然无法导入

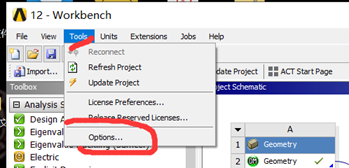

点击option：

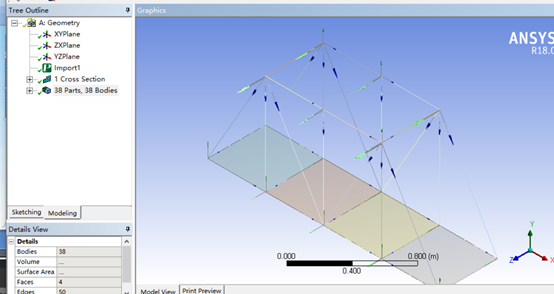

然后打开dm：
12-02 DM截面赋予、WB网格划分、厚度赋予

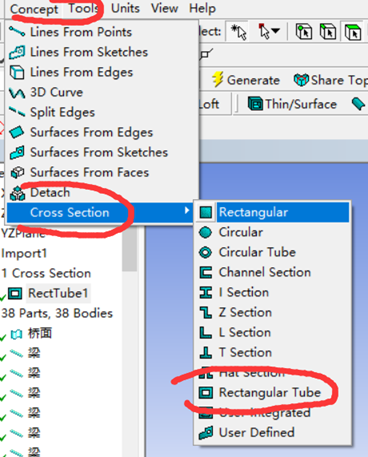

设置梁的截面：
选择方管，
尺寸：
梁为一个part 桥面为一个part

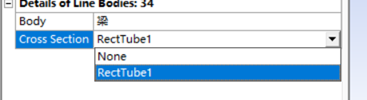

给梁加载截面 ，全选梁单元，弹出下面对话框：

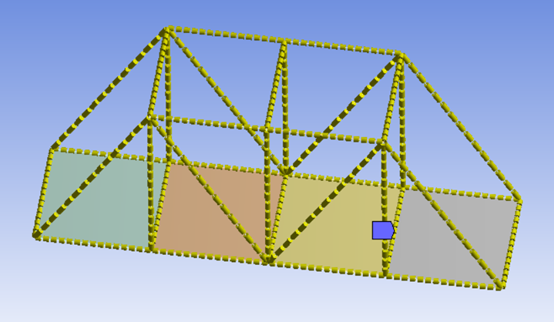

设置完后打开model：

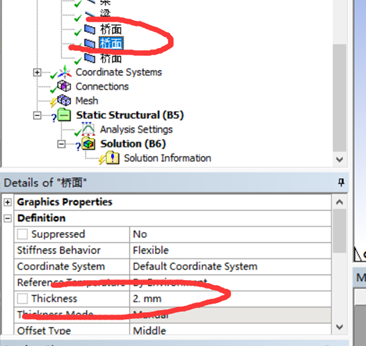

设定桥面（壳）的厚度 为2mm：

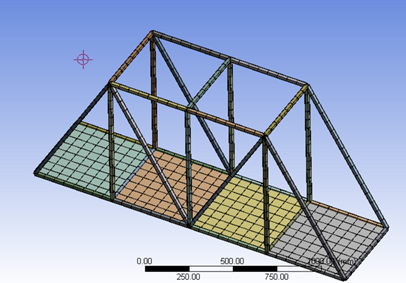

直接点击生成网格：
控制网格大小，使其更加精细；
Edge sizing:
全选所有的边线：
所有边线分为15段，

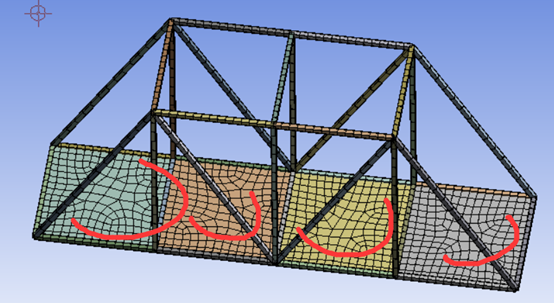

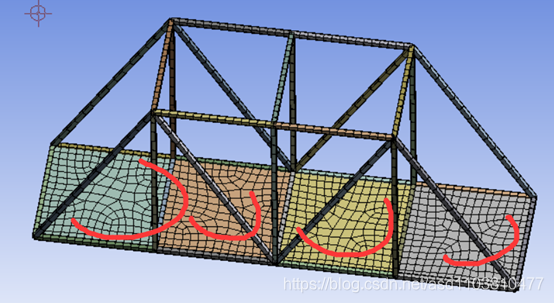

生成如下网格，桥面网格不规则：

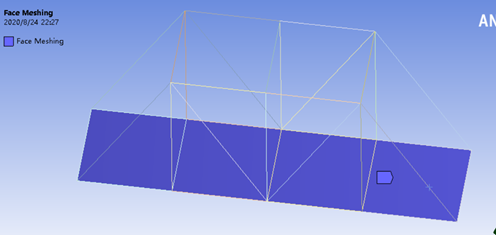

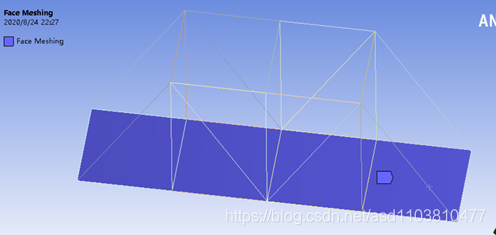

Face meshing：

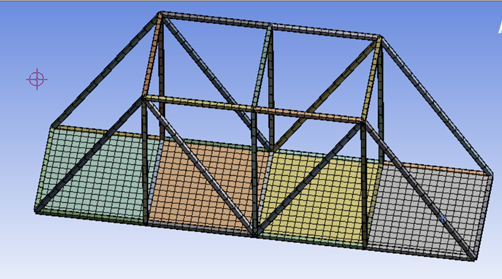

经过扫掠后网格划分整齐：
控制网格大小，使其更加精细；
Edge sizing:
全选所有的边线：
所有边线分为15段，
生成如下网格，桥面网格不规则：
Face meshing：
经过扫掠后网格划分整齐：
